遠端模塊產品介紹和應用實例

2001/10/31

一 產品簡介

DAS128是專為H20-20用戶交換機設計開發的話音、數據的綜合接入系統。它與H20-20交換機為一體化、緊耦合設計，支持H20-20交換機強大的功能，是真正意義上的遠端模塊。

DAS128由局端接口板EDT4和遠端RT設備組成，兩者可采用光纖、微波、HDSL、擴頻通信或者載波通道連接，接口為由四個2M口組成的準V5.2接口。EDT4插在H20-20交換機用戶機架的任一槽口中，為系統提供準V5.2接口。RT為帶準V5.2接口的接入網設備，為系統提供POT（普通用戶）、E/M、遠動、磁石及數據等接口。

DAS128每套系統最大可提供128個話路，當需要更大門數時可模塊化疊加。系統準V5.2接口可提供一定集線比4:1或2:1以節約傳輸通道，也可按1:1透明配置。

另外，RT設備可脫開H20-20交換機單獨組網，此時RT相當于標準的PCM基群設備。此時可用的端口為120個。

二 產品功能

• 為H20-20交換機提供話音、數據接入。單模塊容量為8-128門，可靈活升級。
• 支持多種接口：普通分機電話、E/M、遠動、RS232、磁石、1B+D、64K同向數據接口等。
• 分機支持與H20-20本機用戶完全一致的功能：包括主叫顯示、會議、轉移、回叫、鬧鐘服務等。
• 支持1B+D數據通信功能，可接數字話機、話務臺和DCA等數據通信設備；
• 支持H20-20交換機系統的全部維護診斷功能TDD，可對RT設備進行測試，置維護忙，送測試音等。
• 系統準V5.2接口可提供一定集線比4:1或2:1以節約傳輸通道，也可按1:1透明配置。缺省配置為4:1。

三 產品特點

• 與H20-20交換機一體化，緊耦合設計：DAS128為交換機真正意義上的遠端模塊，采用DAS128遠端擴容交換機不需擴容原交換機。
• 支持H200-20交換機所有強大的功能，并可隨交換機軟件同步升級。
• 分機支持與H20-20本機用戶完全一致的功能：包括主叫顯示、會議、轉移、回叫、鬧鐘服務等。
• 具備近端和遠端維護功能：DAS128支持H20-20交換機系統TDD的全部維護診斷功能，管理員可通過交換機終端或遠程終端進行維護。這大大方便了維護工作。
• 數據庫設置簡單：DAS128全部數據庫與近端機柜一致，定義用戶板和分機即可。
• 支持多種傳輸通道，組網靈活：可采用光纖、微波、HDSL或者載波等。
• 支持準V5.2接口，節約傳輸通道，不浪費交換機時隙。系統準V5.2接口可提供一定集線比4:1或2:1以節約傳輸通道，也可按1:1透明配置。
• 耗電少：滿配置、全忙時最大功耗僅為120W。

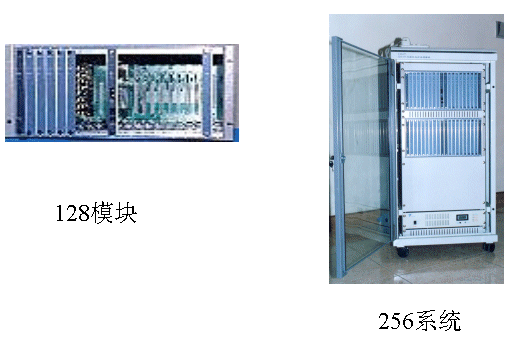

• 模塊化設計：DAS128采用模塊化設計，用戶板每塊板為8路，一套系統可插16塊板總共128話路。用戶可根據需要從8-128話路靈活配置。
• 結構：RT采用19英寸標準機框，便于在19英寸機柜安裝。
• 低功耗，配套外圍設備少，系統造價低，工程開通簡單。
• 高性能價格比。

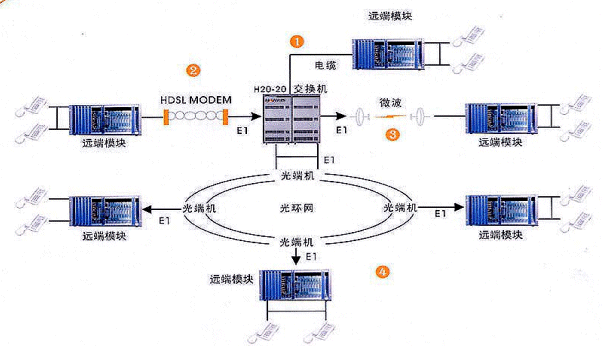

系統組網圖

上圖為遠端模塊與交換機的組網示意圖，概括了任意距離任意方式的組網需求。說明如下：

• 遠端模塊通過同軸電纜與交換機直接連接：這種方式不需任何傳輸設備，用于較近距離（300米）的場合。
• 遠端模塊通過HDSL傳輸設備與交換機連接：這種方式用于有現成音頻電纜的場合。如電纜擴容、電纜改造。
• 遠端模塊通過微波通道或擴頻通道與交換機連接：用于不便于鋪設線纜的偏遠山區或不能開挖路面的市區。
• 遠端模塊通過SDH或PDH光端機與交換機連接：這是用得最多的方式。光纖具有良好的穩定性和傳輸特性，使得系統最穩定。

四 典型應用

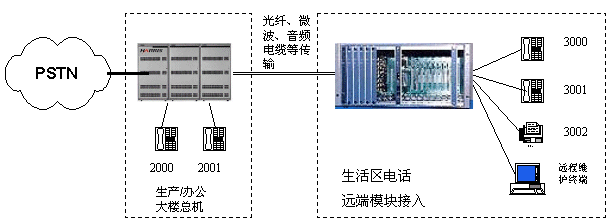

1 新增住宅小區、分支機構電話系統

體系特點：新增的住宅小區和分支機構電話系統不需增加一臺交換機或者對交換機進行大的改造，只需在該小區和分支機構增加DAS128的遠端模塊。該電話系統功能與本機完全一致并可由交換機統一管理。節約投資費用、并進一步減少維護人力資源和管理費用。遠端模塊與交換機之間使用光纜連接，也免除了維護、檢查大捆通信電纜線的煩惱。所有分支機構都可共享總機全部資源。
適用范圍：新增住宅需要安裝電話的場合。

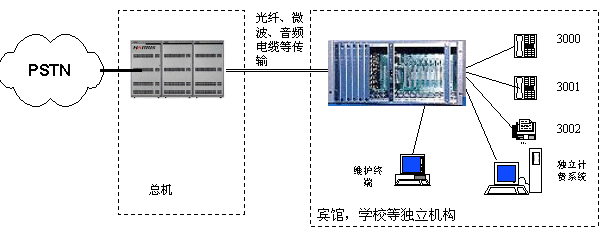

2 虛擬小交換機（VPN）

系統特點：獨立性。當用戶想出租一部分電話給其他獨立單位使用如賓館、學校等。DAS128是最好的選擇，它可實現完全的虛擬交換機的功能，具備獨立計費和獨立管理功能。
適用范圍：提供給相對獨立的部門或單位 。

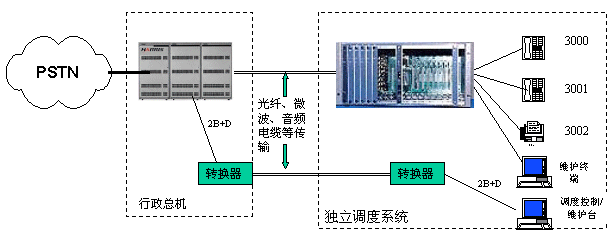

3 虛擬調度系統（VDDN）

體系特點：行政調度二合一，集中維護，所有系統維護、管理、設置都可以在局端主機上操作，各遠端模塊可免去維護的煩惱；組網簡化，系統造價低。
適用范圍：縣級調度系統。

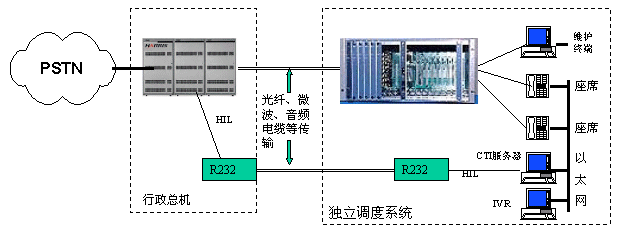

4 虛擬呼叫中心系統和分布式座席

體系特點：行政呼叫中心二合一，集中維護，所有系統維護、管理、設置都可以在局端主機上操作，各遠端模塊可免去維護的煩惱；組網簡化，系統造價低。無縫全面支持HIL分機功能。提供環路LS、EM等模擬中繼接口，方便就近接入。遠端接入以用戶模塊方式接入，無須增加系統設備和軟件的投資。
適用范圍：縣級呼叫中心系統。

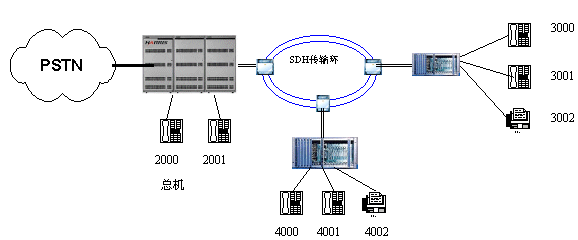

5 沿著SDH下話路，多點組網

體系特點：集中維護，所有系統維護、管理、設置都可以在局端主機上操作，各遠端模塊可免去維護的煩惱；組網簡化，系統造價低低。
適用范圍：適用于具備SDH光環的專網如電力。電力系統的各變電站基本都接入了SDH，DAS128非常適合解決這種分布式，無人值守站的電話接入問題，為其提供低成本、高性能的電話數據接入方案。

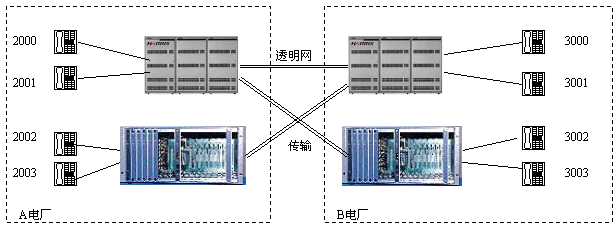

6 交換機互為備用

體系特點：目前有很多電話系統是兩臺交換機通過透明網連接，當其中一臺出現故障時將引起該臺交換機全部電話中斷。采用DAS128，兩臺交換機均向?qū)Ψ揭�入部分電話交叉使用，這樣可確保重要的電話不會中斷。 。
適用范圍：這種應用適用于對電話系統安全性要求嚴格的場合，如電力系統行政交換機與調度交換機就可以以上述方式實現備份，從而實現行政或調度交換機某一臺不能工作時，依然可以通過備份系統打電話。

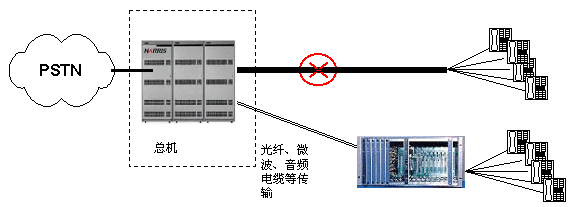

7 舊電纜改造

體系特點：對于使用時間長的音頻電纜，因?yàn)槔匣瘯�出現各種問題：如雜音、開路、短路和串音。DAS128可用來替換這些電纜，使用戶獲得優良的電話服務，而不需要去做更換電纜等繁瑣工作。主機與遠端模塊之間使用光纖，簡潔了連接方式，這樣可以大大減少電纜的維護工作量。
適用范圍：各種有長電纜的應用場合。

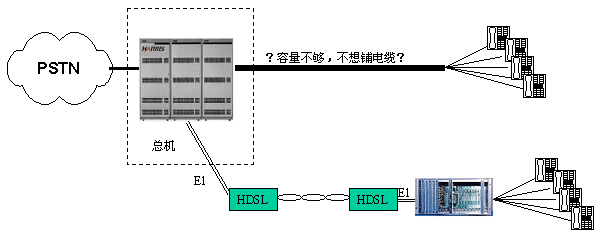

8 線路倍增器/音頻電纜擴容

體系特點：利用廉價的HDSL設備，可以直接使用銅線長距離傳輸E1信號，可以實現1:64倍的擴容、線纜改造、提高線路利用率，并能夠簡化維護、方便管理。
適用范圍：適用于線纜擴容、線路改造等場合，可以充分利用原有的線路資源，達到方便、快速擴容的目的。
