基于透明中繼技術的VoIP解決方案

引言

---- 目前，現有的PSTN網絡(luò )是由兩種類型的電路交換機組成的，即C5(本地)和C4(匯接)交換機。本地交換運營商(LEC，Local Exchange Carrier)都擁有C5交換機，用來為線路用戶提供本地接入服務，并通過中繼組(trunk group)為長途業務提供與IXC網絡(luò )之間的接口。C4交換機一般為IXC所有。它是用來提供內部LATA和長途呼叫服務的，并通過中繼組提供與本地交換運營商之間的接口。透明中繼技術部分地取代了在交換機之間采用時分復用(Time-Division Multiplexing)中繼技術的傳統PSTN傳輸網絡(luò )，以相對低得多的成本提供了可靠、優秀的話音質量以及更高的帶寬利用效率。

業務內容

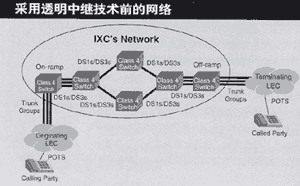

采用透明中繼技術前的IXC網絡(luò )

---- 一部入端C4交換機、一個擁有一臺或多臺C4交換機的電路交換網絡(luò )以及一臺出端C4交換機組成了IXC的長話網絡(luò )(見下圖)。當用戶撥通了一個長途電話號碼，起始端的本地交換運營商將會(huì )發現一個IXC的用戶請求一次長途呼叫，并將呼叫路由至IXC的長話網絡(luò )之上。本地交換運營商網絡(luò )中起始端的交換機將通過與IXC網絡(luò )相聯的一個中繼組(DS1/DS3)來完成對呼叫的路由。呼叫通過用來處理長途話務量的入端C4交換機進入IXC的網絡(luò )。然后，通過IXC的電路交換網絡(luò )，該呼叫被路由至出端C4交換機處，并通過一個中繼組傳送給呼叫終端的本地交換運營商網絡(luò )，從而在被叫方的電話上結束了本次呼叫過程。

---- 盡管這個網絡(luò )仍然工作良好，但IXC注意到這些電路交換機具有以下缺陷:

• 每一次電話交談都要完全占用一條固定帶寬的64 Kbps專用話音線路。

• 網絡(luò )是專為傳輸話音而設計的。它不能夠有效地傳輸不斷增長的分組數據流量。

• 設備價格極高，且設備供應商只有少數的幾家。

• 網絡(luò )的維護和運營成本都很高。

• 采用時分復用技術的網絡(luò )傳輸效率很低，其“N平方”問題是非常普遍的。匯接交換機被通過一個完全網狀化連接的DS1或DS3中繼線互聯了起來，造成了基礎設施的高成本和低利用率。

• 網絡(luò )并不像先進的分組交換網絡(luò )那樣擁有良好的伸縮性。

• IXC既要向起始端本地交換運營商，也要向終端本地交換運營商以每分鐘4.5美元的價格支付極其高昂的接入費用。

---- 為了在長途通訊市場中保持其競爭力，IXC需要一種在降低網絡(luò )成本的同時迅速地開展增強型業務的方法。右上圖中給出了在IXC網絡(luò )中部署透明中繼技術所帶來的好處。

---- 在上圖中， IP電話網關取代了大部分左頁中所示的舊的電路交換網絡(luò )，只保留了網絡(luò )入端的C4交換機。長途呼叫的呼叫模式是相同的，只不過網絡(luò )入端的C4交換機利用透明中繼技術通過PRI線路將呼叫路由至了最新部署的入端IP電話網關上。通過這種方式，用來聯接C4交換機的完全網狀化互聯的電路交換中繼線得到了擴展，并且最終將被包括網關、以太網交換機和帶有IP、ATM或SONET(同步光纖網絡(luò ))接口的高速路由器在內的高效率的分組交換設備所代替。

---- 入端網關將語音信號打包并將呼叫通過IXC的分組交換網絡(luò )路由至出端網關，再由出端網關將呼叫傳遞給本地交換運營商的網絡(luò )，以便進一步將其傳送至被叫方的電話上。

---- 在透明中繼解決方案中，IP網絡(luò )的服務質量是一個關鍵性的因素。因此，話音業務必須通過一個專用的、可管理的IP基礎網絡(luò )來開展，而不是通過沒有服務質量保證的Internet公網來進行。

---- 透明中繼解決方案的優勢包括:

• 規避接入費用并獲得分組交換網絡(luò )的高效率; 降低運營商成本，提供更具吸引力的價格并獲得更高的盈利。

• 所有的話音信號都被轉變?yōu)镮P數據包，從而在IP網絡(luò )上實現帶寬利用的高效率。

• 電信運營商可以迅速地向市場上推出各種增強型的業務并實現差別化的服務，如IP傳真(FoIP)、電子郵件統一傳輸和語音VPN。

• 透明中繼網絡(luò )減少了長途傳輸成本，極大地降低了設備和運營成本。

• 開放式的API(應用程序接口)允許對透明中繼網絡(luò )的組件進行定制，并與現存的OAM&P結構實現無縫地接口/集成。

• 基于標準的解決方案使多個廠商的設備可以在一個網絡(luò )中實現互操作。

• 對終端用戶完全透明。

成本降低

---- 在采用了透明中繼技術之后，IXC嘗到了在接入、網絡(luò )與運營成本方面得到的經濟上的好處。

接入成本

---- 為接入公用本地交換運營商(Incumbent LEC)網絡(luò )而支付的費用在一個典型的IXC的成本構成中是最大的一部分單項成本。這些費用在一次長途電話呼叫的總成本中占到了45%。利用他們新的透明中繼解決方案，IXC規避開了ILEC的本地接入費用。

網絡(luò )與運營成本

---- 盡管網絡(luò )運營成本在IXC舊的成本構成中占到了大約4%的份額，向基于IP的網絡(luò )進行升遷可以帶來以下幾點好處:

• 降低交換成本。利用IP分組網絡(luò )，語音的傳輸可以借助于更先進、更快且更為便宜的用來傳輸IP流量的交換設備的優勢來進行。

• 降低傳輸成本。利用密波分復用(DWDM，Dense Wave Division Multiplexing)技術，IP網絡(luò )可以將傳輸帶寬提高將近100倍，并在網絡(luò )的核心降低傳輸成本。

• 簡化網絡(luò )配置。由于與呼叫相關的IP流量在網絡(luò )中是被動態地加以路由的，并通過最佳的可能路徑被傳送至目的IP地址，因此一個路由式的IP網絡(luò )可以使對語音呼叫的配置工作更為簡便。

• 更有效率的網絡(luò )。通常在一次語音呼叫的過程中，50%的時間內線路都是閑置的，透明中繼模式使IXC可以運載其他的數據流量，提高了網絡(luò )的利用率。

• 運行。在目錄、記帳和業務管理等方面應用開放式的標準后臺服務器使應用成本得到了降低，并加速了新業務的開展。

• 通過利用IXC的數據網絡(luò )將客戶服務呼叫路由至客戶呼叫中心，呼叫中心的運營成本也可以得到降低。

• 話音壓縮。原先IXC采用的是G.711音頻編碼解碼器。利用將要發布的G.729A標準，音頻編碼解碼器將被用來進行語音壓縮，將承載一次語音呼叫的額定帶寬從64Kbps降至8Kbps。

增強型業務

---- 利用透明中繼解決方案和已部署完畢的支持QoS特性的IP骨干網，IXC可以將它自己定位成支持增強型的IP業務的新一代的多業務電信運營商。

---- 與傳統的PSTN環境不同，透明中繼解決方案可以提供三層架構和多種開放式接口(API)。這大大地縮短了向市場中推出新特性和應用的時間，如Fax-over-IP、電子郵件統一傳輸以及各種高級信令功能。

增強型IP業務

---- IXC計劃在將來提供的增強型業務包括實時的IP傳真、IVR、電子郵件統一傳輸和擴展化的事務計費。

---- 實時IP傳真(FoIP)

---- IXC計劃利用透明中繼網絡(luò )來提供IP傳真業務。IP電話網關也可以將傳真轉化為IP流量。由于此項業務對于最終用戶是透明的，用戶仍可以像從前那樣使用傳真機來接收和發送傳真，而每份傳真的發送費用得到了極大的降低。

---- 交互式語音回應(IVR)系統

---- 交互式語音回應單元可以支持電話卡服務、呼叫中心等應用并處理可管理業務用戶的請求。對于許多應用來說，集成化的IVR系統可以改進服務的質量。電話卡服務就是這些應用中的一種。IVR系統可以與IP電話網關進行集成以創(chuàng )建為滿足特定用戶(如可管理業務的用戶)的需求而定制的服務。

---- 電子郵件統一傳輸

---- 電子郵件統一傳輸服務是一種增值服務。它通過將IP數據流傳遞給運行在用戶PC上的客戶端應用程序，使用戶在世界上的任何地方都可以訪問到他們的全部信息，如e-mail、語音郵件和傳真。

---- 拓展化事務計費

---- 利用透明中繼解決方案中的開放式應用程序接口后臺系統，IXC可以將對自己的最終用戶進行的基于用量的計費方式擴展至除語音服務之外的其他服務中去。這樣，無論是何種類型的服務，對最終用戶的計費都可以通過計算他所發送的數據包數量來進行。這種計費方式實現了受最終用戶歡迎的靈活性。

高級信令

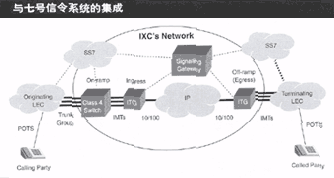

---- 盡管透明中繼網絡(luò )最初是基于PRI中繼線路的，但是它也可以而且必將實現與采用SS7信令網關的SS7/AIN(7號信令系統/高級智能網絡(luò ))網絡(luò )之間的接口(見下圖)。這樣，網絡(luò )將利用Inter-Machine中繼線路(IMT)而非PRI中繼線路來降低支付給本地交換運營商的網絡(luò )設施成本。這部分成本的節約是非常巨大的。另外，由于運行于IP主干上的ISDN(Q.931)信令系統效率低下且開銷較高。通過與AIN的集成，Q.931信令信息可以被包括在網絡(luò )的邊緣，并通過SS7網絡(luò )對其進行效率更高的處理。

---- 另外，與SS7/AIN系統的集成還可以實現以下服務: 免費電話(1-800)、本地號碼轉移(Local Number Portability，LNP)以及基本CLASS通話特性。3Com公司將在以后陸續發布的產品中為最初的透明中繼應用提供VoIP SS7 ISUP集成。

附加業務

可選本地環路接入

---- 針對那些可以選擇本地環路接入方式的用戶，透明中繼網絡(luò )創(chuàng )造了一個為這些用戶提供本地和長途服務的絕好機會(huì )。

大宗長途業務

---- IXC可以利用他們自己的分組網絡(luò )來承載更便宜的語音業務零售商、ILEC和CLEC打包化語音服務。利用透明中繼技術相對于傳統的PSTN模式所帶來的成本降低以及更高的帶寬利用效率，他們可以使用自己的可管理IP網絡(luò )來為其他長途業務運營商提供大宗的傳輸服務。

國際業務

---- IXC可以利用透明中繼解決方案來避開PTT，從而避開PTT高昂的接入費用。這將為國際話音和傳真業務的用戶節省大量的通訊成本。透明中繼技術還可以被作為國際回叫服務的一部分。

結論

---- 通過采用透明中繼解決方案，IXC獲得了經濟、網絡(luò )效率以及策略等方面的好處。由于降低了本地接入和傳輸費用成本，并通過更為有效地利用他們的數據網絡(luò )來承載他們的遺留PSTN設備中不斷增加的語音流量，IXC在接入和網絡(luò )成本方面節約了費用。
