寬帶IP電話業務建設方案
2002/04/24
1、城域寬帶網開展IP語音業務的前景
下一代電信網絡(luò )（NGN）體系結構為新興的電信運營商真正介入端到端的話音業務提供了契機。目前，銅纜資源為中國電信所壟斷，許多新興的電信運營和寬帶運營商正為如何真正介入語音電話而煩惱。但是隨著技術的進步，語音編解碼的出現，在IP網絡(luò )上傳送語音的技術已經較為成熟。同時在下一代電信網絡(luò )體系結構中解決了phone to IP-phone，IP-phone to phone 的地址映射問題，為新電信運營商介入語音業務提供了技術手段。同時，各個地方寬帶城域網、接入網的建設，特別是寬帶接入網建設為基本為都提供了用戶提供10M速率的接入。而且寬帶接入網建設上的競爭日益激烈，中國電信、長城寬帶、聯通、網通都有一定的寬帶接入用戶的份額，為新興的電信運營商介入語音業務提供了物理手段。隨著信息產業部對各電信運營商互聯互通要求的加強，為新興的電信運營商介入語音業務提供了較好的可運營環境。雖然目前在IP網絡(luò )上沒有提供Qos保證的機制，但IP骨干和接入網為用戶提供充足的帶寬同樣能做到較好的話音質量。IP電話的出現也為有線網路介入話音業務提供了技術手段。同時目前在建成的寬帶接入網上應用的只有上網業務，如何增加寬帶接入的應用，提高寬帶接入網的收入，是寬帶運營商最關心的事情。我們能夠提供一整套的解決方案利用寬帶接入（五類線）為新興的寬帶運營提供市話、長話業務。
但是，按照國外的一些設備生產廠家提供的方案，目前似乎在中國的城域網現狀上還不可行。至少他們遇到以下的問題：如何解決H.323和SIP等協議通過NAT設備和防火墻的問題，如何解決IP話機的IP地址分配、IP地址同電話號碼綁定、用戶認證、安全性等問題。雖然新太公司的集成方案也碰到以上問題，但我們正在研發過程中的產品對以上的問題我們都提出了解決方案。
2、下一代網絡(luò )的總體框架架構

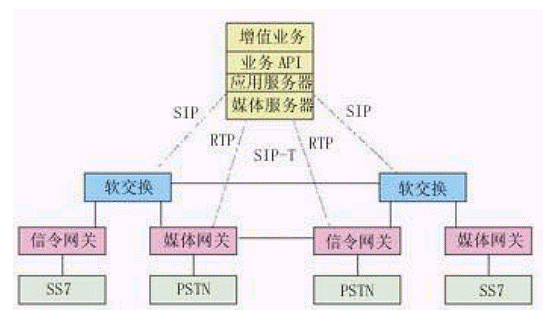

下一代電信網絡(luò )體系的框架結構見下圖：
軟交換設備與信令網關和媒體網關一起，使提供業務的控制層面與媒體的承載層面相分離。它主要有三大特征:
（1）、采用開放的網絡(luò )構架體系
-將傳統交換機的功能模塊分離成為獨立的網絡(luò )部件,各個部件可以按相應的功能劃分各自獨立發展。
-部件間的協議接口基于相應的標準。
-部件化使得原有的電信網絡(luò )逐步走向開放，運營商可以根據業務的需要自由組合各部分的功能產品來組建網絡(luò )。部件間協議接口的標準化可以實現各種異構網的互通。
（2）、是一個由業務驅動的網絡(luò )
-業務與呼叫控制分離。
-呼叫與承載分離。
分離的目標是使業務真正獨立于網絡(luò )，靈活有效的實現業務的提供。用戶可以自行配置和定義自己的業務特征，不必關心承載業務的網絡(luò )形式以及終端類型。使得業務和應用的提供有較大的靈活性。
（3）、是基于統一協議的基于分組的網絡(luò )
3、新太集成方案
為了完整解決城域網上承載話音業務，實現IP phone 到PSTN、IP phone 到 IP phone、PSTN 到IP phone的呼叫。新太公司的集成方案中包括以下設備：軟交換核心設備、媒體網關、信令網關、IP PBX、IP 話機、PC IP Softphone、媒體服務器。
3.1新太軟交換核心設備
新太軟交換核心設備是整個解決方案的核心，它主要完成基本的呼叫控制和連接功能。作為運營商級的設備其充分考慮穩定性及可靠性。軟交換核心設備主要由以下幾個物理模塊組成，系統主控模塊SMU、交換模塊SU、計費控制模塊AMU、共享數據模塊SRD、多方呼叫管理模塊組成MCM。每個物理模塊實現若干個邏輯功能。
3.2新太媒體網關
3.3應用服務器
3.5企業級IP-PBX
3.6終端設備
包括IP電話機，軟件IP話機
4、體組網方案

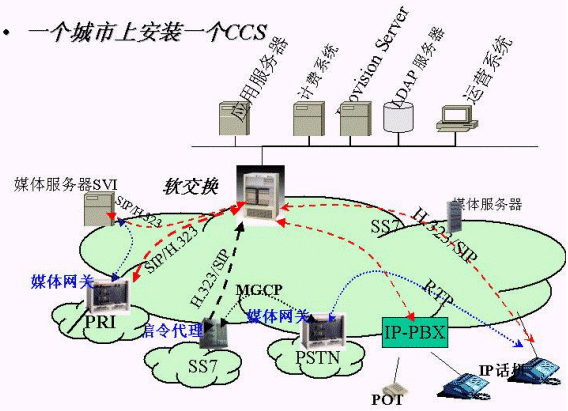

目前，新太公司提供的設備假設所有的設備均采用公網地址，在語音業務的寬帶承載網上，不存在公私網的地址轉換問題。我們公司目前正在研發的產品中（在今年第二季度發布）能解決公私網地址轉換的問題。組網方案見圖示：
假如采用IP電話機作為用戶終端的話，就必須考慮或解決電話號碼的問題，但是如果固定電話基礎運營商（例如：鐵通、電信、網通）合作，在號碼資源上的問題就可以很好的解決。
在以上的組網方案中，解決了兩種不同類型的電話終端的互通問題。
1、電話PSTN phone 到 IP phone的問題；
2、電話IP Phone 到 PSTN phone的問題；
5、設備可擴展性和安全性
5.1核心設備擴展性
5.2媒體網關擴展性
5.3所有關鍵設備采用熱備方式
5.4 SMU的負載均衡
5.5媒體網關負載均衡
5.6應用服務器的負載均衡
5.7網絡(luò )系統安全性
6、城域網上的IP地址分配方案
6.1城域網的骨干層/匯聚層采用公網地址
6.2城域網的骨干層/匯聚層采用私網地址
