東進技術固網短信CTI平臺解決方案
2002/03/07
一、系統概述
目前，中國電信集團公司已經制定出《基于電話網的信息終端及綜合平臺技術規范》，標準化即將開通的固定電話短信服務。該標準將支持建立一個全國聯網的短信息平臺，統一數據格式，帶有短消息收發功能的電話終端可登錄本地短消息平臺共享全國任何一個平臺站點的信息。申請此服務的用戶通過固定電話收視天氣預報、股市行情、電視節目預告等大量的公用信息，還可以向手機一樣給固定電話、手機發送短消息。
固網短信系統的用戶端是特殊的電話終端，服務器端是電信級的短消息中心，用戶端和服務器短通過收發FSK（Frequency Shift Key頻移鍵控）信號進行通信。電話終端具有顯示屏，有來話顯示、日期顯示、菜單顯示等功能，有收、發FSK/DTMF的功能，還有漢字輸入、文本存貯、編輯等功能。短消息到來時，自動提示、接收、保存信息。用戶可翻頁瀏覽短消息，也可進行短消息群發。每個終端具有密碼保護功能，可從短消息中心下載菜單和上傳密級信息進行驗證。
這樣的特殊電話終端，已經有不少廠家研發生產出來了，如TCL、步步高、泰豐888。
短消息中心在電信局端，利用計算機和CTI技術建造，基于交換機或電腦語音板卡實現。在固網短信系統中，無需涉及交換功能，采用板卡方案構建系統不受系統容量大小限制，配置靈活，性能價格比高，和計算機網絡(luò )有機融合，系統集成性高。下面我們就來討論一下基于東進電腦語音板卡建造的短消息中心平臺。
二、系統結構

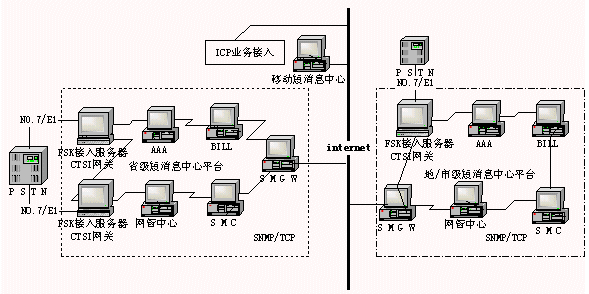

全國短消息統一平臺是在省局短消息中心上架構，各省局下設地/市局短消息中心。各地短消息中心通過INTERNET連接，交互信息，ICP業務商和其他業務平臺也通過INTERNET接入短消息系統。根據《基于電話網的信息終端及綜合平臺技術規范》中的CTSI (Chinese Terminal Service Interface)協議，短消息系統系統結構可如下圖所示：
2．1短消息中心平臺組成：
各地短消息中心各組成部分通過SNMP(簡單網絡(luò )管理協議)/TCP相連，按照功能分為：
AA：認證/授權/計帳服務器
CTSI/GW：CTSI網關
BILL：計費出帳服務器
FSK AS：支持FSK的接入服務器
SMGW：短消息網關
SMC: 短消息中心
用戶電話終端撥入PSTN網，經FSK接入服務器接入平臺，經過CTSI網關進行CTSI協議的轉換，AAA服務器進行認證和計帳，BIL計費出帳服務器進行批價和出帳，短消息中心SMC收發短消息，利用短消息網關接收訂閱、點播的信息，并經短消息網關與移動GSM網、Internet網互通短消息。

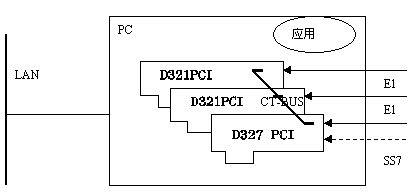

2.2 短消息中心CTI平臺
短消息中心平臺中連接電話通信網絡(luò )和計算級網絡(luò )的CTI平臺由FSK接入服務器和CTSI網關組成，此平臺硬件采用東進七號信令數字卡和一號信令數字卡，編程實現以下功能：
（1）短消息中心平臺的接入和自動呼出功能。
（2）接收信息終端上行的FSK信號，發送FSK信息下行到信息終端
（3）主叫識別，密碼驗證
（4）呼叫控制、處理；信令接續。
（5）支持CTI硬件平臺上的應用---CTSI網關功能。
硬件平臺方案：
1、硬件：凌華工控機、東進七號信令數字中繼卡D327/647/1287 PCI、一號信令數字中繼卡D321/641/1281PCI
2、操作系統：WINNT4.0 、WIN2000/98、WINME
3、軟件接口：Visual Basic 、C (Visual C++, Borland C++ ……) 、Delphi 、Visual Foxpro 、Powerbuilder 、其它支持動態連接庫（DLL）的開發平臺
4、兼容交換機類型：所有廠家的交換機
5、交換機接口方式：E1數字接口（PCM，2.048MBPS、中國一號信令或中國七號信令、2.5C-2V-75W同軸電纜或120W雙絞線）
6、系統容量：30路以上，可按需定制，固網短信系統無需交換，系統容量不受CT-BUS限制，可構造大容量系統。
三、東進數字卡技術規范
D系列PCI接口CT-BUS總線數字中繼卡提供單/雙/4E1數字中繼接口，支持中國一號、數字一號信令和七號信令。高密度設計，單板完成30/60/120路DL信令處理、MFC收發、FSK收發、DTMF收發，數字錄放音及壓縮。10個TMS320C54數字信令處理器，處理能力達1000MIPS，實現高性能的信令處理算法。卡間互連采用H.100（CT-BUS For PCI）標準，交換能力高達4096個通道。七號信令卡單卡具有1/2/4個公共信令信道，實現七號信令的第一級、第二級、第三級和第四級的 TUP、ISUP和SCCP。
技術指標
詳情請垂詢東進技術公司
0755_3636988
010－62326253,62326252,62326250
021-62103402,62103403
028-5255741,5257408
