東進技術DN系列產品手冊

2002/04/03

DN系列產品簡介

　　DN系列產品是東進技術適應國際市場需求，推出的新一代語音系列產品。它的投放奠定了東進技術在語音產品市場上的國際領先地位。
　　結構全新的DN系列產品，采用新軟件開發包---NADK(New Architecture Development Kits)，兼容Intel-Dialogic板卡應用程序接口，滿足客戶的不同需要，提供性?xún)r(jià)比更高的選擇，是東進產品歷程上的里程牌。

DN系列幾大特性

　　一、采用新的開發架構體系NADK，真正支持多線程和事件驅動，提供種編程模式。兼容Dialogic應用程序接口,而且執行效率比Dialogic語音卡更高。
　　二、提供標準的PCI或Compact PCI接口，大幅提高了應用系統的密度和穩定性。
　　三、采用國際標準CT-Bus總線結構，支持H.100標準 (CT-BUS FOR PCI)和H.110標準(CT-BUS FOR Compact PCI)，提供4096路交換能力。
　　四、采用DSP數字信號處理器，提供每秒上億條指令執行速度，具有卓越的語音處理能力。

DN 系列軟件環境：

東進DN系列語音卡與Dialogic對應產品兼容

　　通過NADK開發包，基于Dialogic板卡應用系統，在不變動應用程序源代碼的基礎上重新編譯連接，可直接移植到東進DN系列硬件平臺上。

　　1.打開VC工程，將Dialogic的導入庫(*.lib)文件從工程內刪除。
　　2.加入NADK 對應的導入庫文件。
　　3.重新編譯應用程序。

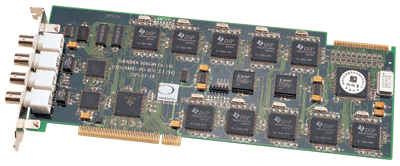

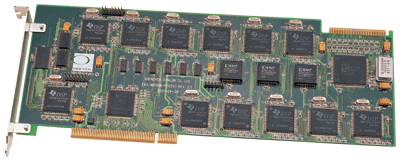

D640N 一號信令/數字一號信令數字中繼語音卡

　　D640N 數字中繼卡語音卡提供60路語音處理能力，2E1（PCM）數字中繼接口，支持一號信令（SS1）和數字一號信令（DSS1）。卡上備有10片功能強大的數字信號處理器，配合高性能DSP算法，可以達到每秒十億條的指令執行速率，確保實時、高效地處理多個語音通道的多個任務。
　　D640N采用國際標準的CT-BUS總線，能將符合H.100標準的東進傳真、座席、IP資源卡和語音合成產品集成在一個系統內，支持機間互聯，構造高密度、分布式的大型系統。
　　配合NADK軟件開發包，能夠兼容Dialogic應用程序接口(API)。

• 性能特點：

　　。卡上集成2E1（PCM）數字中繼接口，60路中繼通道處理能力。
　　。DSP處理能力達1000 MIPS。
　　。精確檢測任意單/雙音頻音，準確識別掛機信號音能力，支持按鍵打斷錄放音。
　　。識別Fax、Modem以及其他特種信號音。
　　。先進的DSP算法支持多種語音速率和語音壓縮格式，如24Kbps、32Kbps 的ADPCM/ ADPCM編碼的WAV格式，48Kbps、64Kbps A律PCM/A律PCM編碼的WAV格式.
　　。支持在不同通道上的文件和內存錄、放音，
　　。同一計算機中多塊卡共用一個IRQ,便于用戶擴容。
　　。單機支持16片，通過機間互聯，提供4096路無阻塞直接交換能力。
　　。PCI接口，支持即插即用（PnP）。

• 可選功能：TTS語音合成功能

• 相關產品：D320N－30 路數字中繼卡，1E1數字中繼接口

• 兼容Dialogic數字中繼卡: D/300SC-E1 DT1/300SC DT1/301SC

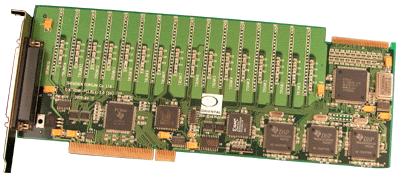

D160AN-16T 16線模擬中繼語音卡

　　D160AN-16T 16線模擬中繼語音卡可直接與模擬電話線路相連，單卡提供16路語音處理通道。卡上備有3片數字信號處理器，運行先進的DSP算法，可準確可靠地收發多語音通道的DTMF信號音，精確地檢測信號音和極性反轉，識別用戶摘掛機。
　　D160AN-16T采用國際標準的CT-BUS總線，能將符合H.100標準的東進傳真、座席、IP資源卡和語音合成產品集成在一個系統內，支持機間互聯，適合構造高密度、分布式的大型應用系統。
　　配合NADK軟件開發包，能夠兼容Dialogic應用程序接口(API)。

• 性能特點：


　　。單板提供16個獨立的，可并行處理的話音通道。

　　。DSP處理能力達300 MIPS。
　　。精確檢測極性反轉，支持DTMF及FSK兩種主叫識別模式。
　　。先進的DSP算法支持多種語音速率和語音壓縮格式，如24Kbps、32Kbps 的ADPCM/ ADPCM編碼的WAV格式，48Kbps、64Kbps A律PCM/A律PCM編碼的WAV格式.
　　。支持在不同通道上的文件和內存錄、放音，
　　。同一計算機中多塊卡共用一個IRQ,便于用戶擴容。
　　。單機支持16片，通過機間互聯，提供4096路無阻塞直接交換能力。
　　。PCI接口，支持即插即用（PnP）。

• 可選功能：TTS語音合成功能

• 相關產品： D160AN -4T 4線模擬語音卡 　D160AN- 8T 8線模擬語音卡

• 兼容Dialogic 模擬語音卡 D/160SC-LS D/41ESC D/41EPCI D./41H D/21H

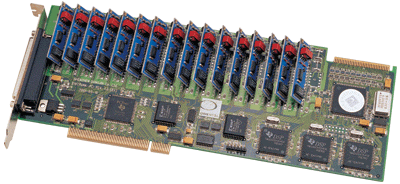

D160A N- 16U 16 線人工座席卡

　　D160AN-16U 16 線人工座席卡可以連接16部模擬電話機、座席耳機或其他模擬電話線路設備（如調制解調器、傳真機等），提供座席電話鈴流源，具有內在的數字交換功能。
　　D160AN-16U采用標準的CT-BUS總線，能與符合H.100標準的DN中繼接口 語音卡配合使用，提供座席資源。
　　配合NADK軟件開發包，能夠兼容Dialogic應用程序接口(API)。

• 性能特點：

  • 直接把１６部模擬電話機連入計算機。
  • 為坐席電話提供饋電
  • 應用系統可準確地控制呼叫建立和拆除。
  • 具有內部數字交換功能。
  • 通過編程可實現控制線路音量
  • 通過編程可靈活自定義振鈴音
  • 可產生通知信號音
  • 具有電話會(huì )議功能，提供32個會(huì )議資源，可同時建立4-16組會(huì )議。
  • 同一計算機中多塊卡共用一個IRQ,便于用戶擴容。
  • 單機支持多卡應用，多達16片，共用一個IRQ，提供256個座席資源。
  • PCI接口，支持即插即用（PnP）

• 相關產品：　　D160AN -4U 4線人工座席卡 　D160AN -8U 8線人工座席卡

• 可選功能： TTS語音合成功能

• 兼容Dialogic人工座席卡 　　MSL/80SC-R MSL/160SC-R MSL/240SC-R

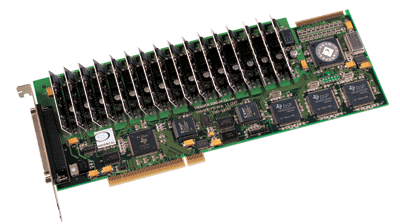

D160AN 16線語音資源卡

　　D160AN 16線語音資源卡提供16路的語音數字通道，通過CT-BUS總線與模擬中繼、數字中繼等網絡(luò )接口卡相連，實現語音資源共享，適合構造低成本的大型應用系統。
　　配合NADK軟件開發包，能夠兼容Dialogic應用程序接口(API)。

• 性能特點：

　　。單板提供16路的語音處理能力，通過CT-BUS總線與其他網絡(luò )接口卡相連，實現資源共享。
　　。提供構造高密度、多節點系統的低成本方案。
　　。DSP處理能力達300MIPS處理能力
　　。精確檢測任意單/雙音頻音、識別掛機信號音能力。
　　。準確可靠的DTMF檢測，支持按鍵打斷錄放音。
　　。識別Fax/Modem以及其他特種信號音。
　　。高性能DSP算法支持在不同通道上的文件和內存錄、放音，可支持多種語音速率和語音壓縮格式，如24Kbps、32Kbps 的ADPCM/ ADPCM編碼的WAV格式，48Kbps、64Kbps A律PCM/A律PCM編碼的WAV格式.
　　。單機支持多卡應用，共用一個IRQ。
　　。PCI接口，支持即插即用（PnP）

• 可選功能：TTS語音合成功能

• 兼容Dialogic語音資源卡 　D/80SC D/80PCI D/160SC D/240SC

DP320N IP語音資源卡

　　DP320N IP語音資源卡在單個PCI槽中提供32個VoIP分組數據流端口，支持標準的IP電話協議族H.323。
　　DP320N采用國際標準的CT-BUS總線接口，利于與符合H.100標準的DN語音板卡集成，可將PSTN接口管理、信令處理、IVR、語音編碼等功能有機地組合，提供靈活、高性能的IP電話解決方案，方便用戶構建各種IP電話網關，提供IP電話增值服務。 　　

• 應用：

  IP網關
  IP呼叫中心

• 性能和特點

• 32個VoIP分組數據流端口。
• 支持H.323協議族，可以和其他支持H.323協議的IP電話網關、網守產品互連。
• 支持各種語音編解碼標準，包括G.723.1, G.729A , G.711等
• G.165回音消除功能。
• 采用工業標準H.100（CT Bus）實現PSTN接口和IP卡的交換能力
• 采用Windows消息機制，傳遞IP語音卡呼叫管理消息
• 向用戶提供不同層次的接口，既可提供最基本的軟、硬件平臺，也可為用戶做最周到的封裝
• 同一計算機中多塊卡共用一個IRQ,便于用戶擴容。
• PCI接口，支持即插即用（PnP）



• 相關產品：DP160N IP語音資源卡---16線IP資源卡

DCB960N 會(huì )議資源卡

　　DCB960N會(huì )議資源卡是基于數字信號處理技術的高性能會(huì )議卡，為系統開發商提供會(huì )議功能解決方案。DCB960N會(huì )議卡采用標準的CT-BUS總線，方便與DN系列數字中繼卡連接，單卡提供96方的強大會(huì )議功能。
　　配合NADK軟件開發包，能夠兼容Dialogic應用程序接口(API)。

• 性能特點：

• 采用先進的DSP技術，實現高性能的會(huì )議算法。
• 靈活的高密度會(huì )議。每片卡可以提供3個DSP會(huì )議資源，每組會(huì )議可以有8個會(huì )議成員.
• 單卡支持96方會(huì )議；單機支持多至8片，共用一個IRQ
• 回聲抑制和自動增益控制。
• 音量控制：可對加入會(huì )議的每一個成員單獨調整增益。
• 標準CT-BUS總線，方便與DN系列語音卡配合使用。
• 同一計算機中多塊卡共用一個IRQ,便于用戶擴容。
• PCI接口，支持即插即用（PnP）



• 兼容產品：DIALOGIC DCB/SC會(huì )議卡

CompactPCI 產品

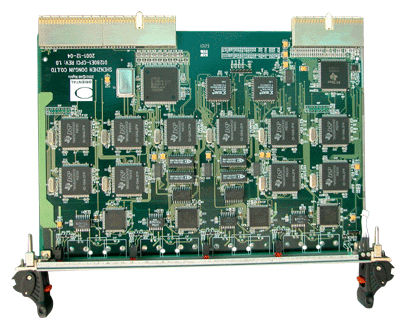

D1280NC 一號信令/數字一號信令數字中繼語音卡

　　D1280N 數字中繼卡語音卡提供128路語音處理能力，4E1（PCM）數字中繼接口，支持一號信令（SS1）和數字一號信令（DSS1）。卡上備有10片功能強大的數字信號處理器，運行先進的DSP算法，可以達到每秒十億條的指令執行速率，確保實時高效地處理多個語音通道的多個任務。
　　D640N采用標準CT-BUS總線，能將符合H.110標準的東進傳真、座席、IP資源卡和語音合成產品集成在一個系統內，支持CompactPCI接口，適合構造運營級、穩定可靠的高密度大型應用系統。
　　NADK軟件開發包兼容Dialogic應用程序接口(API)。

• 性能特點：


　。4E1（PCM）數字中繼接口，120路中繼通道處理能力。
　。DSP處理能力達1000 MIPS。
　。精確檢測任意單/雙音頻音、識別掛機信號音能力。
　。準確的DTMF檢測，支持按鍵打斷錄放音。
　。識別Fax/Modem以及其他特種信號音。
　。先進的DSP算法支持多種語音速率和語音壓縮格式，如24Kbps、32Kbps 的ADPCM/ ADPCM編碼的WAV格式，48Kbps、64Kbps A律PCM/A律PCM編碼的WAV格式.
　。支持在不同通道上的文件和內存錄、放音。
　。同一計算機中多塊卡共用一個IRQ,便于用戶擴容。
　。熱插撥，系統穩定性達到99.99％。

• 可選功能：TTS語音合成功能

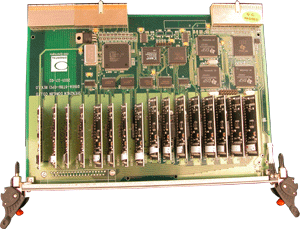

D160ANC-16T 16線模擬中繼語音卡

　　D160ANC-16T 16線模擬中繼語音卡可直接與模擬電話線路相連，單卡提供16路語音處理通道。卡上配有3片數字信號處理器，運行先進的DSP算法，可準確地收發多語音通道的DTMF信號音，精確地檢測極性反轉功能，識別用戶摘掛機。
　　D160ANC-16T采用國際標準的CT-BUS總線，能與符合H.110標準的東進傳真、座席位、IP等資源卡和語音合成產品集成在一個系統內。支持Compact PCI接口，適合構造運營級、穩定可靠的高密度大型應用系統。
　　配合NADK軟件開發包，能夠兼容Dialogic應用程序接口(API)。

• 性能特點：

  　。單板提供16個獨立的，可并行處理的話音通道。
  　。DSP處理能力達300 MIPS。
  　。精確檢測任意單/雙音頻音、識別掛機信號音能力，支持按鍵打斷錄放音。
  　。識別Fax、Modem以及其他特種信號音。
  　。精確檢測極性反轉，支持DTMF及FSK兩種主叫識別模式。
  　。先進的DSP算法支持多種語音速率和語音壓縮格式，如24Kbps、32Kbps 的ADPCM/ ADPCM編碼的WAV格式，48Kbps、64Kbps A律PCM/A律PCM編碼的WAV格式.
  　。支持在不同通道上的文件和內存錄、放音。
  　。同一計算機中多塊卡共用一個IRQ,便于用戶擴容。
  　。熱插撥，系統穩定性達99.99％。

• 可選功能：TTS語音合成功能

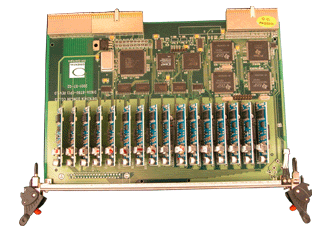

D160ANC- 16U 16 線人工座席卡

　　D160ANC-16U 16 線人工座席卡可以連接16部模擬電話機、座席耳機或其他模擬電話線路設備（如調制解調器、傳真機等），提供座席電話鈴流源，具有內在的數字交換功能。
　　D160ANC-16U采用標準的CT-BUS總線，與符合H.110標準的DN中繼接口語音卡配合使用，提供座席資源。
　　配合NADK軟件開發包，能夠兼容Dialogic應用程序接口(API)。

• 性能特點：

• 可直接把１６部模擬電話機連入計算機。
• 可為坐席電話提供饋電
• 應用系統可準確地控制呼叫建立和拆除。
• 具有內部數字交換功能。
• 通過編程可控制線路音量
• 通過編程可靈活自定義振鈴音
• 可產生通知信號音
• 電話會(huì )議功能，提供32個會(huì )議資源，可同時建立4-16組會(huì )議。
• 同一計算機中多塊卡共用一個IRQ,便于用戶擴容。
• 熱插撥，系統穩定性達到99.99%.



• 可選功能：TTS語音合成功能

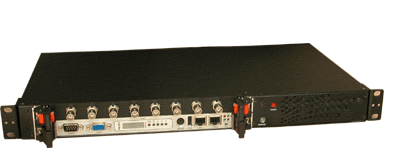

七號信令網關DSIU7200C

　　東進7號信令網關是通過TCP/IP LAN向一組分布式應用平臺提供七號信令的網絡(luò )接口設備，為通信網上的多種增值服務系統提供七號信令網絡(luò )平臺。
　　基于CompactPCI 總線的服務器架構，具有極高的可維護性、穩定性，可提供兩條七號信令鏈路處理能力，支持4096話路的七號信令的消息傳送部分(MTP)和用戶部分(ISUP、NUP、SCCP、TCAP和MAP)功能。

• 性能特點：

　　。符合CCITT及中國七號信令標準，可用作SP或STP，支持CCITT的24位統一編碼，同時支持14位編碼格式。
　　。單機提供兩個互為備份的鏈路，自動倒換倒回。
　　。支持128個語音處理節點配置
　　。具有控制4096路語音通道能力
　　。網關與節點之間采用可靠的TCP/IP通信協議
　　。支持多網關應用方式

D系列

DN系列

PC總線

ISA

PCI

PCI

CompactPCI

數 字 中 繼接口

一號信令

D320 SS1 ISA

D320

D320N

D640 SS1 ISA

D640

D640N

D1280

D1280NC

七號信令

D320 SS7 ISA

D327

D640 SS7 ISA

D647

D1287

ISDN PRI

D320 DSS1 ISA

D321

D320N

D640 DSS1 ISA

D641

D640N

D1281

D1280Nc

模擬中繼接口

D160A—4/8/16T ISA (4/8/16線)

D160A—4/8/16T (4/8/16線)

D160AN—4/8/16T (4/8/16線)

D160ANc—16T

模擬中繼+座席

D160A-8T8U ISA (可靈活配置)

D160A-8T8U (可靈活配置)

座席資源卡

D160A—4/8/16U ISA (4/8/16線)

D160A—4/8/16U (4/8/16線)

D160AN—4/8/16U (4/8/16線)

D160ANc—16U (16線)

傳真資源卡

D080FISA(4/8線)

D080F (4/8線)

DF-12(12線)

DF-24( 24線)

傳真/MODEM

MODEM資源卡

DM-8( 8線)

DM-16(16線)

語音資源卡

D160AN 16線

會(huì )議資源卡

語音卡內置

語音卡內置

DCB960N

語音合成卡

D160A-TTS ISA

D160A-TTS P

錄音卡

D080D （8線）

IP資源卡

DP320N 30線

DP160N 16線

過機卡

DCTx160

語音合成軟件

TTS2.0 (IBM產品)

七號信令網關

DSIU7100 單鏈路網關

DSIU7200/DSIU7200C雙鏈路網關
