東進技術七號信令解決方案
2002/08/26
一 東進七號信令產品
1.概述
。。東進技術提供一系列SS7產品，包括：D327/647/1287 PCI語音卡和DSIU7100，DSIU7200，DSIU7200c七號信令網關等產品，支持用戶不同規模系統的要求。
。。7號信令語音卡提供1-4 E1數字中繼接口、60-120路語音資源；提供了1-2個7號信令鏈路的處理能力，單機可以支持16E1的處理能力。
。。七號信令網關(SIU)能夠將SS7的各層協議轉化為T(mén)CP/IP格式，向用戶提供方便的標準接口，來控制和管理CTI應用平臺。
。。這些產品與東進技術廣泛的基于CT-Bus總線CT硬件和軟件產品集成在一起，從而實現支持7號信令的高復雜度的CT系統，應用于有線和無線的電信網絡(luò )中。這些方案也適用于開發建立AIN環境下的增值業務平臺，業務節點和智能外設等等。
2.七號信令語音卡
。。東進七號信令語音卡是D系列語音卡產品中的重要成員，包括PCI和ISA兩種接口，單卡可以處理30-120數字中繼，提供60-120語音資源，能夠為7號信令CTI系統提供一體化解決方案。
。。D327/647/1287 PCI采用H.100（CT-Bus for PCI）標準和PCI接口總線，全球領先的DSP數字處理算法，集30/60/120路語音處理，E1/雙E1/4E1（PCM）數字中繼接口于一體，支持七號信令（SS7）。
。。性能特點：
。E1/雙E1/4E1數字中繼接口，提供30/60/120路中繼通道處理能力。
。單板完成一或兩個信道信令、30/60/120路DTMF 收發，數字錄放音及壓縮。
。多達10個TMS320C54 數字信號處理器，獨立的高速SDRAM，處理能力高達
1000 MIPS，實現高性能的信號處理算法，完成所有的電話語音信號處理、DTMF
收發、及數字錄音，壓縮及回放。
。標準H.100接口。單機多達16片，960中繼通道；支持機間互聯，提供高達4096
路無阻塞直接交換能力。
。語音編碼為標準A律PCM，壓縮方法為ADPCM，可軟件設置。
。完全按照《CCITT 七號信令技術規程》和GF001-9001《中國國內電話網No.7 信號
方式技術規范》設計，提供七號信令的第一，二，三級MTP及第四級TUP、SCCP、
ISUP功能，支持24位和14位地址編碼。
。單板完成一個或兩個七號信令鏈路的處理。
。支持與東進公司一號信令以及數字一號信令產品的共用方式。
。內置會(huì )議功能，無需附加會(huì )議卡，支持2個32方電話會(huì )議以及均衡的多方會(huì )議錄音。
。支持即插即用（PnP），無任何硬件跳線設置，安裝簡單。
。識別Fax/Modem以及其他特種信號音。
。回聲消除和內存錄音功能，支持語音識別等應用。
3.七號信令網關
。。7號信令網關是通過TCP/IP LAN向一組分布式應用平臺提供七號信令的網絡(luò )接口設備，實現七號信令的消息傳送部分(MTP)和一系列用戶部分(ISUP、NUP、SCCP、TCAP和MAP)。為下述應用系統提供7號信令解決方案：
大容量語音傳真信箱系統
聲訊系統
尋呼系統
電信特服匯接中心
新業務中心
呼叫中心(Call Center)
統一消息平臺（Unified Message）
智能網（IN）
IP電話網關
。。7號信令網關支持多條SS7信令鏈路。7號信令網關能夠檢測出攜帶SS7信令消息的時隙，加以處理，通過TCP/IP輸出到LAN上。相似地，7號信令網關從TCP/IP
LAN接收命令，轉換為SS7信令后送到網絡(luò )中去。PCM中其他的時隙是話路時隙，則經過另一個PCM接口輸出到語音系統中。
。。東進7號信令網關系列產品包括DSIU7100和DSIU7200/DSIU7200c。前者支持1個鏈路，后者支持2個鏈路。其中DSIU7200c基于Compact
PCI服務器，其穩定性達到電信運營標準。
。。DSIU7100單鏈路網關能夠處理一條7號信令鏈路，可以支持4096話路，為通信網上的多種增值服務系統提供七號信令網絡(luò )平臺，使其具有七號信令接口。其突出特點是――兩個DSIU7100可以成對配置，共用同一個信令點碼。這種配置是完全的冗余方案。正常操作時，信令是由兩個DSIU7100負荷分擔的，一旦某個DSIU7100發生故障，則故障網關上的業務會(huì )由另一個DSIU7100來接管。
。。DSIU7200、DSIU7200c雙鏈路網關在一臺機器上提供了兩條7號信令鏈路處理能力，可以支持4096話路，為通信網上的多種增值服務系統提供七號信令網絡(luò )平臺，使其具有七號信令接口。正常操作時，信令是由兩個鏈路負荷分擔的，一旦某個鏈路發生故障，則故障鏈路上的業務會(huì )由另一條鏈路來接管。
。。性能特點：
。。符合CCITT及中國七號信令標準，可用作SP，支持CCITT的24位統一編碼，同時支持14位編碼格式。
支持多達128個語音處理節點配置
控制多達4096路語音通道
網關與節點之間采用可靠的TCP/IP通信協議
支持多網關應用方式
。。網絡(luò )接口：
2/4個E1接口，75Ω/120Ω阻抗可選
一個10/100M以太網（LAN）接口(RJ-45)
二 7號信令語音卡解決方案
。。與其他廠商的產品不同，東進的7號信令語音卡能夠在一塊卡上實現7號信令處理、語音處理、DTMF收發，會(huì )議等強大的功能，是實現支持7號信令的CTI系統的性?xún)r(jià)比最高的解決方案。
1.七號信令語音卡的配置

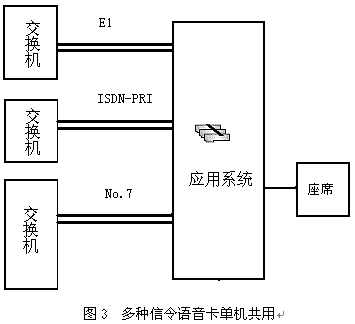

2.七號信令語音卡與其他產品的共用方式

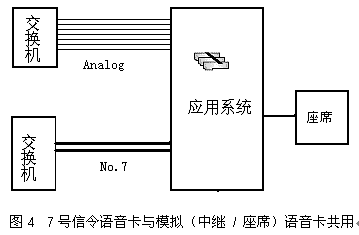

。。7號信令語音卡支持在一臺機器里面與一號信令語音卡/數字一號信令語音卡的共用方式，應用于需要信令轉接的電信系統。如下圖所示：
3.應用舉例
銀行卡打電話，IP通天下。
三 七號信令網關解決方案
1.七號信令網關的配置

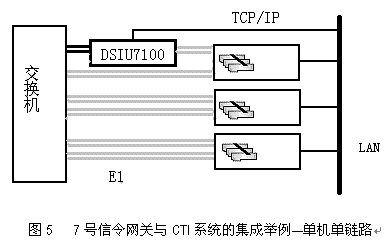

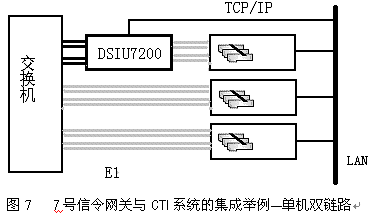

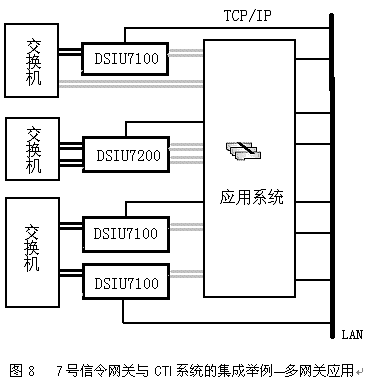

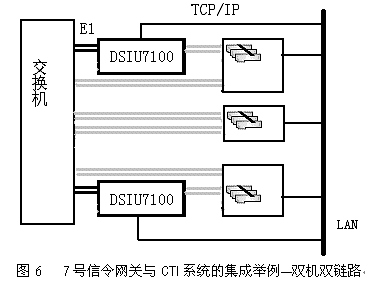

。。我們以7號信令網關的單機單鏈路、單機雙鏈路、雙機雙鏈路、多網關應用為例介紹如何配置東進7號信令網關，為CTI系統提供高性?xún)r(jià)比的7號信令解決方案。
東進技術公司供稿 CTI論壇編輯
