BICC和GCP信令對7號信令網的影響
張靜
2002/08/30
WCDMA是基于第二代移動通信GSM/MAP網絡(luò )的寬帶CDMA體制，是GSM網絡(luò )運營商優選的標準，目前已經有許多移動運營商選擇WCDMA作為3G移動網絡(luò )的標準。
網絡(luò )的分層結構是WCDMA系統與GSM系統的區別之一，許多正在使用的網絡(luò )都可以稱為“垂直化的集成網絡(luò )”。垂直化的集成網絡(luò )集成自己的協議、節點和終端設備，電話和數據業務一般是分開的。第三代網絡(luò )已經開始考慮采用分層結構。在網絡(luò )中采用分層結構，網絡(luò )中的每一層都可以自己決定前進的步伐，與網絡(luò )其他層相互獨立，不受制約。在這種模式下，運營商可以更好地利用新技術與應用提供商合作，為用戶提供更多的業務和服務。
3G網絡(luò )的水平化結構，意味著對所有類型的業務使用同一個傳輸網絡(luò )——連接層，連接層傳輸和處理用戶數據和控制數據。控制層是整個網絡(luò )的靈魂所在，具有業務智能。控制層的節點通常被稱為控制服務器，主要功能是提供呼叫控制功能，如呼叫建立、切換等等。但是控制層不負責控制承載的建立，而是由連接層來完成，這一點是GSM網絡(luò )和3G網絡(luò )的不同之處。
BICC和GCP信令
控制層要滿足兩種要求：
控制服務器(即媒體網管控制器MGC)必須能控制遠端MGW，3G網絡(luò )中MGW和MGC可以不在一起，甚至在不同的城市；
控制服務器之間必須能交換信息，以便建立端到端的呼叫。

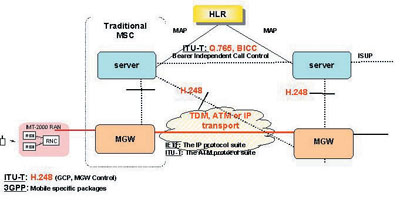

傳統的信令系統不能滿足上面的要求。以ISUP為例，一個消息中總會(huì )有一個電路識別編碼(CIC)作為參考，用來指示此消息用于哪個物理信道。如果傳輸和控制是分離的，呼叫獨立于傳輸，ATM或IP就沒有指定信道，不能使用CIC來指定傳輸信道。這時，3G網絡(luò )需要采用BICC和GCP信令完成上述任務。BICC在MSC服務器之間交換呼叫建立的信息，GCP在MSC服務器和MGW之間交換承載建立的信息（圖1）。
BICC
BICC（承載獨立呼叫控制）可以用于承載任何分組網絡(luò )的環境中，如ATM、IP或其他技術; 但目前BICC只定義了ATM和IP為承載技術。其中，BICC完全支持PSTN/ISDN的全套業務，包括補充業務。
BICC可以在控制服務器之間交換呼叫控制信息，如被叫號碼和業務需求; 另外，BICC也可以傳送與承載相關的信息和選擇的MGW標識號碼，讓下一個控制服務器選擇MGW，并幫助建立承載。
GCP
控制服務器為了能在分層網絡(luò )中控制遠端的MGW， 使用了GCP（網關控制協議）。GCP可用來控制承載的建立，控制MGW中的資源，如回聲抑制器、編解碼器和語音通知機等。
IETF與ITU-T合作開發了GCP協議，ITU-T將GCP稱之為H.248，而IETF稱之為媒體網關控制協議(MEGAGO)。盡管兩個標準化組織各自給了GCP協議不同的名字——H.248 和RFC3015，但它們的內容是完全一樣的。

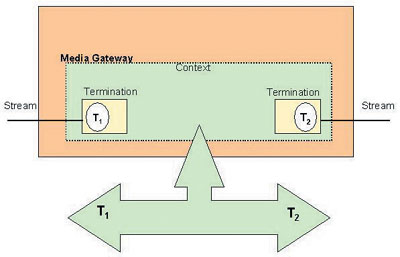

H.248工作在主從模式，并定義了連接模型（參見圖2）。連接模型中有終端、流以及上下文。終端是出/入分組網絡(luò )的媒體流的連接，它允許信號應用到媒體流上，如發送忙音; 也允許從媒體流中接受發生的事件，如收到DTMF信號。上下文則是將終端上媒體流混合并橋接在一起，并描述媒體流之間的關系。
在呼叫建立過程中，GCP協議通過命令建立終端，描述終端的屬性，控制在MGW中的資源。
信令傳輸

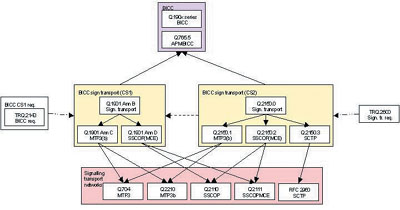

當前網絡(luò )中的SS7信令的下3層采用MTP，而B(niǎo)ICC和GCP定義了多種傳輸技術。圖3是BICC協議所支持的各種傳輸技術。
BICC規范中定義了BICC使用信令傳輸轉換器(STC)層來傳輸信令消息。 Q.2150.0 描述了通用的STC業務，不同的STC業務在Q.2150.X中被定義。由此看出，BICC可以利用現有的STM、ATM和IP來傳輸。
H.248也定義了幾種傳輸技術，H.248附件I定義了用ATM作為傳輸、附件H定義了使用SCTP傳輸的技術。
對現有7號信令網的影響
BICC和GCP是第三代移動網絡(luò )中必不可少的信令，由于BICC和GCP支持ATM和IP承載網絡(luò )，許多廠商都側重開發ATM和IP傳輸技術，因為信令和承載使用同樣的傳輸技術使網絡(luò )設置更加方便。
目前我國的移動7號信令網已有很大規模，有成對的HSTP和LSTP。未來幾年逐漸開展3G移動業務后， GSM網絡(luò )的業務也可以逐漸連接到3G核心網絡(luò )中，GSM也會(huì )支持分層網絡(luò )，使用比STM更經濟的IP傳輸技術，原來7號信令網絡(luò )中的流量就會(huì )逐漸減少。與此同時，原來GSM網絡(luò )中的MAP、ISUP等也會(huì )逐漸向IP傳輸過渡。
在設計3G的7號信令網絡(luò )時，運營商需要考慮3G網絡(luò )信令對傳輸的要求; 在提供STM傳輸的同時，還要考慮采用服務質量高、穩定、實時的分組傳輸技術來傳輸信令，為將來采用新技術進行技術準備; 在選用STP時，需要考慮設備的平臺是否適合分組技術、是否能夠升級到支持ATM或IP，因為第三代技術離我們已經不再遙遠。
計算機世界(www.ccw.com.cn)
