曲靖廣電用凱創(chuàng )智能網絡(luò )整合IP網

陳國東　2001/12/13

　　位于云南省東部的曲靖市，已初步建立起有線、無線、微波、載波等多種手段并存的通信體系，在此基礎上， 曲靖市廣電采用凱創(chuàng )的智能網絡(luò )(Smart Networking)解決方案，建設起覆蓋全市的新一代信息通信網絡(luò )――曲靖市廣電寬帶多媒體城域網（簡稱IP寬帶網）。

項目要求

　　曲靖市廣電要求建立后的網絡(luò )能夠為各種應用提供足夠的服務質量，同時考慮到有線電視業務的需求，能快速有效地傳送IP數據包，而且，網絡(luò )要有較強的容錯能力，可以實行集中式管理，能夠支持動態地組建跨部門的項目小組，具有在各層次提供安全、靈活的接入能力，提供必要的QoS服務，并保證語音、視頻等關鍵業務能夠在主干上順利傳送，提供VPN虛擬專網服務。

方案實施

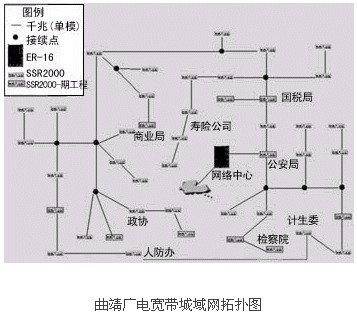

　　網絡(luò )建設的第一期工程結束后，本地多媒體寬帶骨干網以曲靖市政府內的機房作為中心機房。核心機房采用支持千兆以太網、SDH及ATM接口的高檔交換式路由器ER-16。主干光纖沿市區鋪設成為一個星形鏈路，以便在不久的將來能夠將計生委和人防辦的光纖連接起來形成一個環狀鏈路。市區內共設43個光節點，各鄉鎮有一個光節點，以92條單模光纖直接連入核心機房的交換式路由器，由此與核心機房形成一個星狀拓撲結構。

　　網絡(luò )的設計要求建造一個高速的交換主干。SmartSwitchRouter交換式路由器在單模光纖上傳輸距離可達75km，同時還支持IP over SDH/SONET，因而適應曲靖市廣電寬帶IP骨干網的應用和業務需求，解決方案的核心是采用千兆以太網和第3/4層交換式路由器。

　　由于整個曲靖市廣電寬帶IP網絡(luò )服務于整個曲靖地區，具有地域廣、應用復雜、接入方式多樣的特點，因此在長城寬帶IP網的設計上也采用分層結構。其中傳輸層和接入層組成了IP網服務平臺，同時發展應用系統。傳輸層的主要目標是提供高速、可靠的傳輸平臺，接入層主要要求則是多技術如Ethernet、xDSL、Cable Modem、多服務接入。根據寬帶網組織和服務的特點，網絡(luò )傳輸層也設計為分層結構。這樣，將整個網絡(luò )分為市網中心和區級網兩級。

　　根據實際情況，網絡(luò )建設采取分期建設的方法，網絡(luò )范圍主要包括一個傳輸網（IP骨干網）和一個接入網。骨干傳輸網以市政府機房為核心，配置1臺ER-16，而二級機房以Smart Swtich Router2000以千兆光纖接入。

　　中心機房作為網絡(luò )核心層，詳細的配置為：ER-16上配置6塊1000BaseLX模塊（8口）用于與44個一級骨干節點的互連，同時配置1塊32口10/100BaseTx模塊，用于中心機房服務器及網管需要。

　　接入網由43個點及鄉鎮的1個點組成，各配置一臺SSR2000。SSR2000負責本地用戶接入，以1000BaseLX連入市區的網絡(luò )中心。

　　與其他網絡(luò )的連接，則采用SSR8600，它支持ATM、千兆網或廣域網(DDN、幀中繼，最高可達52Mb/s)，擁有多種模塊，可為各種方式的接入選擇更為靈活的方案。

　　同時，所采用的SmartVPN解決方案還具有遠程接入和網站到網站的VPN能力。SSR的所支持動態和靜態的NAT能力是一個線速的、利用硬件實現的功能，Smart Switch Router 2000/ER-16支持硬件NAT。通過NAT,接入企業可以有內部有限的注冊IP地址，這既減少了企業的費用，也給企業內部規劃IP的自由。

　　方案考慮在C4層劃分VLAN，而不建議將VLAN跨過C3核心層。圖形化的VLAN管理軟件實現即拖即用的方式方便地劃分VLAN，減少了VLAN劃分的工作量，并且該軟件能集成到Spectrum網管軟件中。

《中國計算機報》　2001/12/13
