中小企業數碼辦公套餐解決方案

六、 客戶系統布設計劃（使客戶快速的建立自己的通訊系統）

根據上面對客戶和系統功能的分析以及使用策略，我們?yōu)槌瑥娦陀脩?hù)設計了下面的實現方案。

6.1 整體的組網計劃

根據客戶的實際環境，客戶的電話組網方式可采用以下方案中的任意一種。

1. 單機型

對于規模較小的客戶，如果一臺服務器就可以滿足企業需求的話，系統的布線方式可參考第二部分6所示的系統簡圖進行布線。

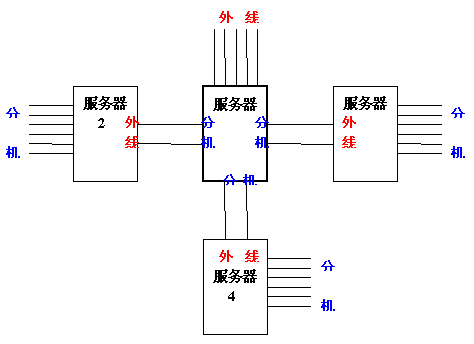

2. 多臺電話服務器，且通過電話線進行服務器間通訊。

系統布設說明：

這種方案應用于只購買NBX3000系統中的PBX部分，而不用VOIP功能的客戶。用服務器1作為主服務器，該服務器配有公司大部分的外線；服務器2/3/4…只擁有分機/郵箱或擁有少部分的外線，它們通過服務器來?yè)艽蛲饩�(xiàn)。

系統設置：

系統中服務器1/2/3/4之間互相通訊依靠電話線。服務器1的分機端口與服務器2/3/4的外線端口相連。所有的外線裝配在主服務器1上。

此方案的關鍵在于從服務器的撥號模式設定上。主服務器的撥號模式按照正常的方法設定，服務器2/3/4的撥號模式為在所有的撥號碼的設置里，增加前綴“9”即可。

系統的使用：

1. 分機之間通訊。

單個服務器內部分機通訊：直撥分機號

多個服務器之間分機通訊：撥打

2. 分機撥正常外線

服務器1的分機：撥“9”，再撥外線號碼

服務器2-4的分機：撥“9”，再撥外線號碼

3. 正常外線撥分機

服務器1的分機：接通后，直撥分機號

服務器2-4的分機：接通后，撥打與服務器2-4外線相連的服務器1的分機號碼（最好事先將服務器2-4外線相連的服務器1的分機設置為自動話務群組，如701/702，并告訴其他客戶），再次接通后，再撥打分機號碼即可。

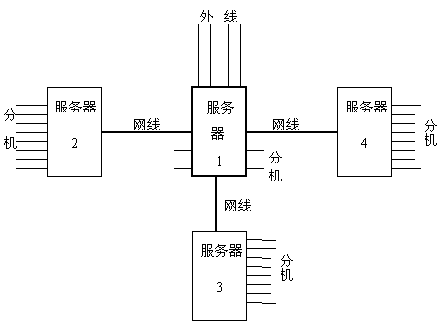

3. 多臺NBX3000服務器，且通過局域網、城域網或INTERNET進行服務器間互相通訊。

系統布設如圖所示：

系統布設說明：

用服務器1作為主服務器，該服務器或者擁有固定的公眾IP或者是動態撥號上網；服務器2/3/4…只擁有局域網的IP，它們通過服務器1作為代理服務器來上網，或進行通訊。

系統設置：

此方案的關鍵在于進行VOIP的設置和虛擬分機的設定。

(1) 客戶先規劃好企業內部的分機安排（包括真實分機和虛擬分機）

(2) 按照《NBX3000技術手冊》中的VOIP設定，服務器1的VOIP設定（即EVGate 的路由設置）中，將其它服務器的機器名和已安排好的撥入前碼和撥出前碼設置好，”Agent”填入有系統的固定公眾IP號。然后將其他服務器所帶的分機/郵箱，在本系統內設置成虛擬分機，分機撥號時只需直接撥打虛擬分機號碼（如101）即可。

(3) 服務器2/3/4…的VOIP設定，”Agent”填入服務器1的局域網IP，將其它服務器的機器名和已安排好的撥入前碼和撥出前碼設置好。

(4) 按照《NBX3000技術手冊》中的虛擬分機的設定，將其他服務器所帶的分機/郵箱，在本系統內設置成虛擬分機，分機撥號時只需直接撥打虛擬分機號碼（如102）。

VOIP路由設置表

系統的使用：

D. 分機之間通訊。

單個服務器內部分機通訊：直撥分機號

多個服務器之間分機通訊：直撥虛擬分機號

E. 分機撥正常外線

服務器1的分機：撥“9”，再撥外線號碼

服務器2-4的分機：撥通VOIP電話后，撥打服務器1的前碼+“9”+外線號碼

F. 正常外線撥分機

服務器1的分機：接通后，直撥分機號

服務器2-4的分機：接通后，直撥虛擬分機號

G. 分機撥VOIP外線

服務器1的分機：撥通VOIP電話后，再撥外線VOIP號碼

服務器2-4的分機：撥通VOIP電話后，撥打服務器1的前碼+“服務器1的撥打VOIP的數字”，再次接通后再撥外線VOIP號碼，即可。

H. VOIP外線撥分機

服務器1的分機：撥通VOIP電話后，撥服務器1的前碼+分機號碼

服務器2-4的分機：撥通VOIP電話后，撥服務器1的前碼+虛擬分機號

4. 將2和3兩種方案結合起來的方式

6.2 內外線分配策略

客戶根據自己的自身情況，需要對系統的內外線進行合理地分配，既要滿足當前的電話需要，又要考慮到將來的需求。

6.3 安裝指南及步驟

1) 安裝前的準備

請確認以下的已安裝完畢并已設置正確：

• Microsoft Windows NT4.0 或Microsoft Windows 2000 +Service Pack 6

• TCP/IP 網絡(luò )協議

• 顯示器分辨率：不低于 800*600

• 足夠的硬盤空間：建議為4.3G以上（因為需要給錄音文件和系統的數據提供足夠的硬盤空間，這隨客戶的設置和使用頻度的不同而不同）

• 網卡（推薦安裝，用以進行局域網的組網和實現內部VOIP組網）

• 如需要自動傳真回復，則需要安裝傳真調制解調器，并且是第二等級。

2) 安裝步驟

硬件安裝（請查閱板卡安裝操作指南）

ISA板卡硬件安裝：

1. 在PC服務器上安裝NBX3000 ISA板卡

2. 按照《NBX3000技術手冊》正確的進行跳線

PCI板卡硬件安裝：

1. 在PC服務器上安裝NBX3000 PCI板卡

2. 如果是多個交換機板卡，請分別把MVIP線接到每個板卡上

3. 因為PCI板卡為即插即用型，無須進行板卡的跳線設置

VOIP板卡硬件安裝：

1. 直接在PC服務器上安裝NBX3000 VOIP板卡即可。

軟件安裝

1. 將NBX3000光盤插入光驅后，安裝屏幕便會(huì )跳出

2. 點擊“Evoice3000數碼通訊服務器”，然后按照安裝向導的提示一步一步的進行，并輸入授權碼，即可完成所有的安裝設定工作。

3. 再點擊“Voice over IP網絡(luò )電話”和“eVoice 3000用戶端軟件”，方法同“Evoice3000數碼通訊服務器”一樣，按照安裝向導的提示一步一步的進行即可。

4. 重新啟動計算機

3) 系統初始設置順序及內容

NBX3000系統已經進行了默認的設置，客戶不需要進行大規模的改動就可以實現并使用大部分功能，其他的設置可參考說明書進行。

1. 安裝后，首先進行外線設置，將已有的外線號碼輸入設置中。

2. 在“配置管理員”的“系統管理”中設置系統的撥號模式，要按級別來設定，這樣就可撥打所需的電話了。

3. 客戶可按照需要修改系統的自動總機設置，錄制自己的公司總機問候語和進行其他相應設置。

4. 客戶可看到系統已經按照所裝PBX板卡的端口數目，默認創(chuàng )建了相應的分機/郵箱（是從101分機/郵箱開始的）。客戶可以按照自己的需要改變分機的號碼數位（可為1-7位數字）和數字（如改成201開始）

5. 分別設定分機的撥號權限，并根據需要應用帳號信箱管理。

6. 進行VOIP的設置，主要是VOIP服務器的路由信息和設置遠端虛擬分機。

7. 語音郵件的收發設置，包括與微軟OutLook 的整合。

8. 設置帳號信箱，并對與VOIP端口連接的分機實施帳號管理，防止外部盜打公司電話。

9. 客戶可按照部門的分類，將分機歸入不同的自動話務分配群組，并錄制自己的部門問候語。

10. 客戶可按照方法“9”，將分機歸入不同的郵箱群組，以便進行語音郵件的群組廣播。

11. 立即設置NBX3000系統的管理員密碼以及分機用戶的分機/郵箱密碼，以保證安全性。

6.4 用戶操作流程圖

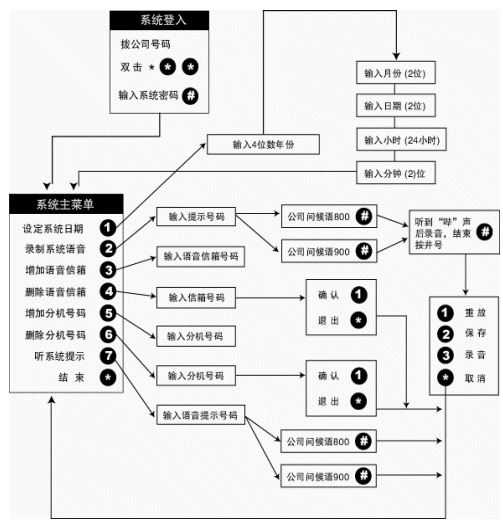

NBX3000系統管理電話操作流程圖

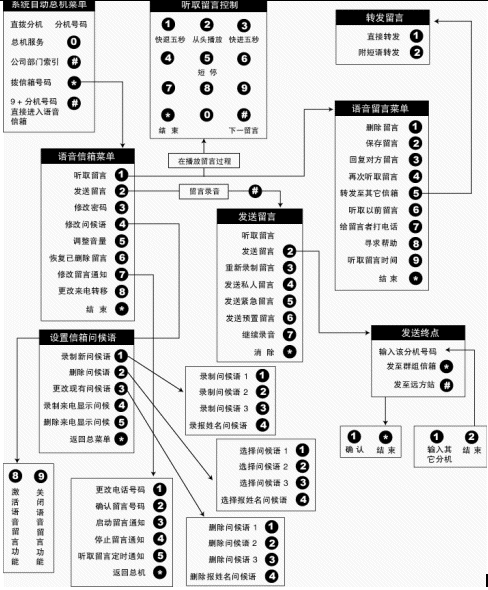

NBX3000系統語音信箱電話操作流程圖
