通信智能告警器說明書

2001/10/15

※ 交換機、微波機、光端機等告警信號收集
※ 電源、UPS等告警信號收集
※ 機房溫、濕度測量，超限告警
※ 主機聲、光報警指示
※ 遠端模塊聲、光報警指示
※ 自動傳呼告警信息給機務人員BP機或電話報警

一. 產品簡介

此產品不愧為機房管理人員的好幫手。它收集各種通信設備的告警信息，檢測機房溫度、濕度。一發現有異常情況便立即發出聲光報警，同時讓遠端指示模塊發出告警，另外還會(huì )自動將告警信息送到您腰間的BP機，即使您出門在外也隨時洞悉機房異常情況。

本告警器可收集交換機、微波機、光端機等智能通信設備的告警信息；也可對機房電源、UPS等動力設備運行情況進行監視。

良好的機房溫、濕度環境是確保通信設備正常工作和延長壽命的關鍵。本告警器實時檢測機房溫、濕度狀況，如果超過設定的門限，便發出報警。有了它，機房管理維護人員便能隨時洞悉機房的環境狀況，知道什么時候該開增濕機、什么時候該開抽濕機；同時能及時知曉機房異常情況（如空調機壞了導致機房過熱）及時處理，可使通信設備免受危害。

二. 功能說明

1 通信設備告警信號收集

本告警器后面板有兩個告警輸入接口，通過四蕊電話線與設備相連。一臺主機可收集五種告警。連接距離可達5公里。

2 電源設備告警信號收集

電源、UPS設備的告警信號從告警器后面板告警輸入接口輸入，通過四蕊電話線相連。一臺主機可收集五種告警。連接距離可達5公里。

3 機房溫、濕度測量，超限報警

本告警器通過外接傳感器測量機房溫、濕度。測量值以數字形式直接顯示在前面板上。當測量值超出預先設定的門限時，本機立即發出報警。門限值可通過前面板上按鍵來進行設定。傳感器通過四蕊電話線與本機相連，連線距離可達3公里。

4 主機聲、光報警指示

本告警器主機設有聲、光告警指示。 當檢測到告警時，前面板相應指示燈閃爍，并發出"嘟嘟"報警聲。 當告警取消后，聲、光報警也跟著停止。

5 遠端模塊聲、光報警指示

遠端模塊可置于辦公室，通過二蕊電話線與主機相連。當有告警發生時其指示燈閃爍，并發出"嘟嘟"聲以示報警。當告警取消后，聲光報警也跟著停止。遠端報警屬于可選項，可配多個，連接距離可達5公里。

6 自動傳呼報警及電話報警

本告警器后面板有一個電話接口，可接交換機分機用戶線或者外線。根據預先設定的工作模式，本機通過該接口發出自動傳呼報警和電話報警。

自動傳呼報警指當告警發生時，主機將告警信息的編碼發送給預先設定號碼的BP機，機務人員可從BP機上查到編碼，從而得知告警信息。若為溫、濕度超時告警則在信息編碼后面附有溫、濕度值。每一次告警主機將發出傳呼兩次，以保證可靠接收。

電話報警指當告警發生時，主機將拔通一個預先設定號碼的分機（或外線電話），并發出"嘟嘟"的報警聲，當對方摘機時，可從聽筒聽到報警聲。

三. 接口定義與安裝連接

1 手柄接口
接普通電話機手柄，用來監聽主機的自動傳呼報警或電話報警過程。

2 電話接口
接分機用戶線或外線。連接方法與一般電話機連接相同。

3 遠端指示模塊接口

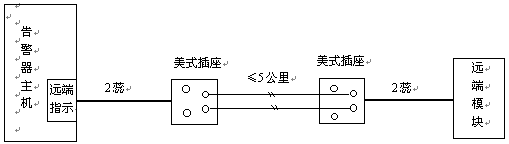

見下圖，遠端模塊與告警主機通過二蕊電話線相連，連線距離可達5公里，連接不分極性，可正接或反接

4 通信設備、電源設備等告警接口

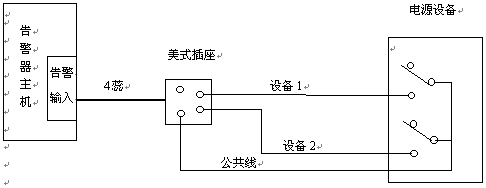

見上圖，預留告警接口通過4蕊電話線連到美式插座，再與通信設備相連。其接口定義見圖示。注意：告警器輸入 定義為"閉合告警"，即輸入線與公共線相連時，表示有告警。因此應與所連設備告警輸出繼電器的常開接點相連。

5 溫、濕度傳感器接口

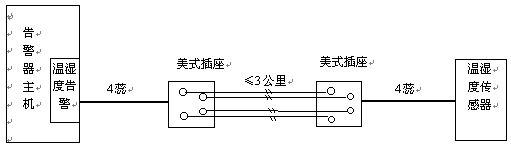

溫、濕度傳感器通過四蕊電話線與告警器主機相連。兩者距離很近時，將傳感器接線插入主機溫、濕度告警接口即可。若距離不夠長時，可按上圖一對一的加長連線，連線距離可達3公里。

注：溫、濕度傳感器須置于機房?jì)龋�連線的極性不能接反。

四. 參數設置

1 溫、濕度告警門限設定
出廠前已作了初始設定，設定值為：
溫度上限：30℃ 濕度上限：65%
溫度下限：15℃ 濕度下限：40%
用戶可根據實際需要進行設定，具體操作如下：
A） 溫度門限設置：按"溫度"鍵→閃爍顯示溫度下限值→輸入新下限值→閃爍顯示溫度上限值→輸入新上限值→返回原狀態
B） 溫度門限設置：按"濕度"鍵→閃爍顯示濕度下限值→輸入新下限值→閃爍顯示濕度上限值→輸入新上限值→返回原狀態
注： 溫度下限值不能小于25℃，上限值不能大于99℃ 濕度下限值不能小于50%，上限值不能大于100%

2 傳呼號碼或電話號碼及延遲時間設定
A） 傳呼報警工作模式：
設置方法：按"傳呼"鍵→輸入機身號→按"傳呼"鍵→輸入傳呼號碼1→按"傳呼"鍵→輸入延遲時間→輸入傳呼號碼2→按"傳呼"鍵→輸入延遲時間→返回原狀態。
注：延遲時間指傳呼臺接到電話到準備好接收信息之間的延遲。其設置范圍1～9秒。

B） 電話報警工作模式 當延遲時間為0秒時，即為電話報警模式。
設置方法：同A）傳呼報警工作模式，輸入傳呼號碼時輸入電話號碼，在輸入延遲時間時輸入'0'。
注：按"測試"鍵可檢測設置正確性。

C） 關閉報警：當輸入的傳呼號碼為任意1位數字時，即關閉此報警。

3 測試鍵

測試鍵用來測試遠端模塊的連接和傳呼告警或電話告警的設置。按測試鍵后，主機所有指示燈閃爍，并發出"嘟嘟"報警聲，同時遠端模塊也發出聲光報警。幾秒鐘后，停止上述閃爍和報警聲，開始拔打電話，如果設置正確，則BP機將收到"n88"測試碼(n為機身號)；若為電話報警模式，則指定的電話響鈴，摘機可聽到"嘟嘟"報警聲。

五. 附錄

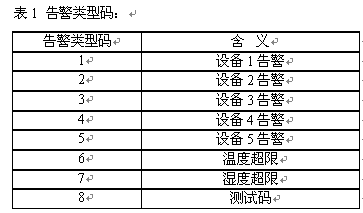

1 告警信息編碼 若發生告警或告警關閉時，在BP機上會(huì )收到3位數字的代碼信息，其它具含義如下：

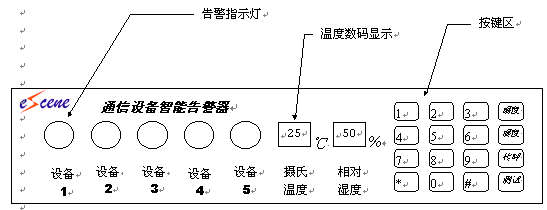

2 前面板示意圖

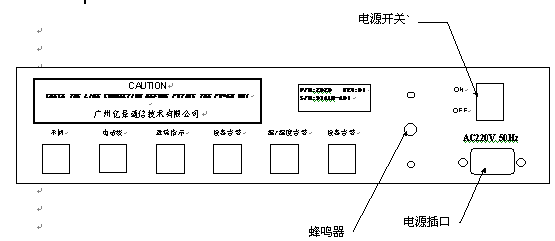

3 后面板示意圖
