智能座席接入系統(分流器)
DAS30
產品說明書
2006/05/08
第一章 技術說明
1．公司簡介
億景通信是知識密集型的高新技術企業，分別于2005、2003年獲得國家高新技術企業認定證書和雙軟認定證書。公司致力于下一代網絡(luò )NGN、VOIP、3G-IMS的接入層面及多消息、多業務融合通信領域；將新的通信技術與當前應用緊密結合，憑借雄厚的軟硬件開發實力，為運營商和行業專網客戶提供技術先進、實用可靠的軟硬件產品和解決方案。
目前我們的接入設備在全國電信、電力、公安、石油、化工等領域有廣泛應用，其中CTI產品典型的客戶有北京114查號臺 （240門）、北京郵政185（200門）、廣州盛華信息臺（120門）、海南聯通客服中心（200門）、新疆移動客服中心（480門）、廣東電力、湖北電力、四川電力、中海電信等。
2．產品簡介
DAS30是專為CTI呼叫中心交換機/板卡設計開發的話音接入系統(俗稱分流器)，它實現交換機/板卡E1信號轉換成模擬信號引出到座席，單臺設備支持8/16/30個模擬坐席通道；具有低噪聲、穩定性好、配置靈活、可靠安全等特點。可與INTEL dialogic、NMS 、EXCEL、AVAYA、HARRIS、等平臺實現無縫連接；信令可為L(cháng)ineSide、CAS（隨路信令）、CLEAR-CHANNEL（透明通道）。
DAS30目前已廣泛應用于呼叫中心的座席接入、分布式座席和電力、公安等專網多種交換機的遠程用戶接入。
3．產品特點
◆ 8/16/30路接口可選。可根據接口板的數目方便地將設備配置成8、16或30路接口。
u
◆ 使用方便，只要通過跳線選擇信令模式，上電即可，無需其他設置。
◆ 支持多種信令，包括LineSide、Clear Channel、CAS等多種信令模式，可通過跳線切換信令模式。
◆ 電源板有直流（－48VDC）和交流（220VAC）兩種規格可選配。
◆ 接口板可提供用戶口和環路口，兩種接口數目可任意組合。
◆ 模塊化結構，接口板支持熱拔插，便于維護、擴容。
◆ 配備一個E1接口。E1接口可選75歐或120歐接收阻抗；E1時鐘可選擇主時鐘或從時鐘工作方式。
4．產品結構

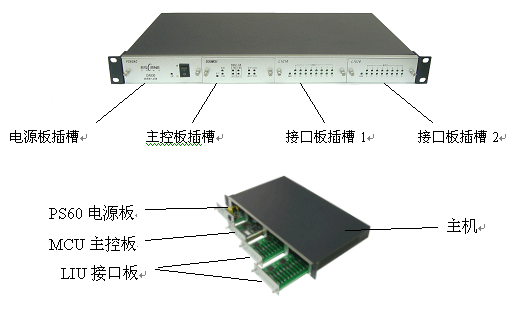

見上圖，DAS30為模塊化插板結構，由主機、1塊MCU主控板、1或2塊接口板、和1塊電源板組成。主機有4個插槽，從左到右分別是電源板、MCU主控板、接口板插槽1、接口板插槽2。
板件說明：
1）. PS60電源板。可選配為220V交流電源板或-48V直流電源板。
2）.MCU主控板。即數字中繼接口板，為系統提供1個標準E1接口連接交換機。可通過跳線切換信令模式：LineSide、Clear Channel、CAS。
3).LIU接口板。可按需求配置1-2塊，接口板1是第1－16路，接口板2是第17－30路。
5．典型應用

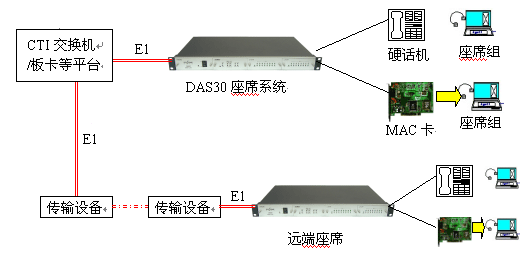

見下圖：DAS30通過1個E1接口與交換機/板卡直接連接，無需配置數據，可方便地實現本地座席接入或遠端分布式接入（需配合傳輸設備）。終端可為普通電話機或MAC座席電話卡。
第二章 安裝說明
1.產品清單
安裝前請檢查包裝箱內下列物品是否齊全：
（1）DAS30主機一臺(含PS60板、MCU板、LIU板)；
（2）電源線一根；
（3）E1接口連接線一根（含RJ11-BNC轉接頭）
（4）硬件安裝說明書一份；
（5）保修卡一份。
2. 硬件設置
硬件上的所有設置都在主控板上完成。
（1）端口的時隙分配
PCM鏈路的第0時隙用于鏈路同步，第16時隙用于傳輸30路語音通道的信令，其他時隙用于傳輸30路電話端口的語音。電話端口跟PCM時隙的對應關系如下：
端口 |
時隙 |
端口 |
時隙 |
1 |
1 |
16 |
17 |
2 |
2 |
17 |
18 |
3 |
3 |
18 |
19 |
4 |
4 |
19 |
20 |
5 |
5 |
20 |
21 |
6 |
6 |
21 |
22 |
7 |
7 |
22 |
23 |
8 |
8 |
23 |
24 |
9 |
9 |
24 |
25 |
10 |
10 |
25 |
26 |
11 |
11 |
26 |
27 |
12 |
12 |
27 |
28 |
13 |
13 |
28 |
29 |
14 |
14 |
29 |
30 |
15 |
15 |
30 |
31 |
（2）信令模式配置
可對主控板上的調針J7，J8和J9跳線來選擇信令模式。更換信令模式要重啟設備。跳線方式跟信令模式的對應關系如下表：
J7 |
J8 |
J9 |
信令 |
1 － 2 |
1 － 2 |
1 － 2 |
LineSide |
1 － 2 |
1 － 2 |
2 － 3 |
CAS － HA |
1 － 2 |
2 － 3 |
1 － 2 |
CC |
1 － 2 |
2 － 3 |
2 － 3 |
CAS － SH |
2 － 3 |
1 － 2 |
1 － 2 |
CAS － XT |
2 － 3 |
1 － 2 |
2 － 3 |
CAS － GY |
(3) E1接收阻抗選擇
通過主控板上的調針 J10來選擇75歐或120歐（板上有標識）接收阻抗。出廠值是75歐。
(4) E1主從時鐘選擇
通過主控板上的 J1調針來選擇主從方式。當調針跳到“M”位置時選中主時鐘模式，跳到“S”時選擇從時鐘模式。出廠值是從時鐘模式。

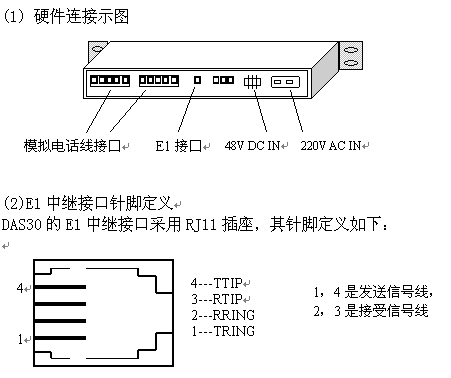

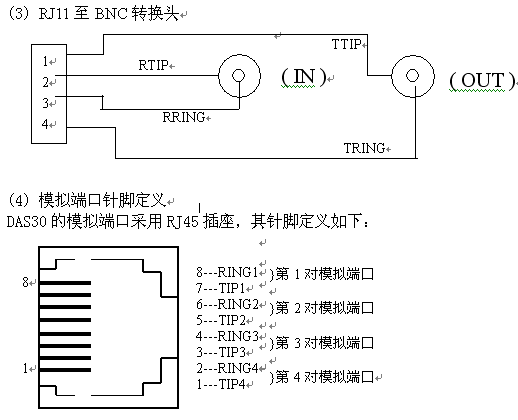

3. 硬件連接
3.

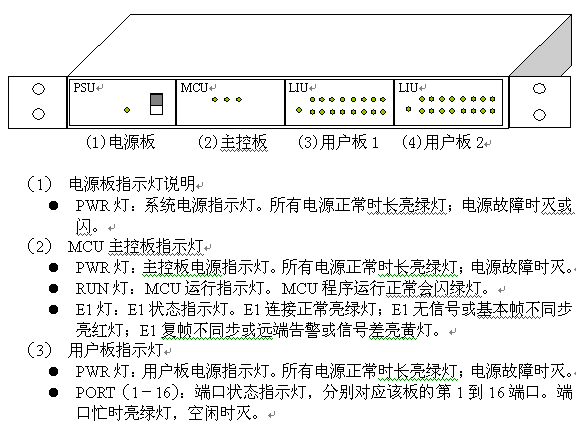

指示燈說明
第三章 主要技術參數
1）基本參數
話路總數： 30
壓擴特性： A律87.6/13折線
抽樣頻率： 8KHz
2）E1接口（符合G.703）
阻抗： 75歐或120歐可設置
接口碼型： HDB3
標稱比特率及容差： 2048Kb/s +/-50ppm
標稱波形幅度： 2.37V+/-0.237V/75歐（不平衡）
介入損耗：在 1024KHz時衰減0-6dB之間
4）環路接口
用戶阻抗為：三元件復合阻抗
TP線上最大容忍電流：150mA
TP線掛機直流電阻：>10M歐姆
5）電源：
直流： -48V±20%；
交流： 220V±20%
功耗：空閑為 5W，全忙為25W；
6）工作環境
溫度： -10oC～80oC
濕度： 5%～95%
接地阻抗： 8歐以下
