聯想寬帶智能小區解決方案

2001/02/23

　　聯想電腦公司根據多年的跟蹤調查，整合本身的技術優勢，結合中國的居住特點，與南京海佳公司合作提出了寬帶小區接入解決方案。該方案的核心觀點就是讓用戶用最少的投入得到更多更快的網絡(luò )資源。聯想提出的寬帶接入解決方案采用千兆以太網傳輸技術和高速I(mǎi)P交換技術。聯想的寬帶接入方案充分利用現有的光纖資源，配合綜合布線系統，不僅價格低廉，而且對比ADSL技術，聯想寬帶小區解決方案有顯著優勢。

　　方案介紹

　　1、網絡(luò )拓撲圖（見圖一）

　　寬帶小區網絡(luò )建設采用基于三層交換的千兆以太技術,在小區核心引入帶光口的千兆以太網交換機，通過光纖以千兆速率上連至ISP接入區域交換機。小區內部形成星型結構，每棟單元樓內放置帶百兆光口的以太網交換機，通過百兆光纖將小區核心和單元樓連接起來。樓宇內部布放五類線，連至用戶計算機的網卡，使最終用戶上網速率達到10M或更高。

　　2、 技術優勢

　　1）以單模光纖為傳輸基礎,在小區與ISP互通中,采用以IEEE-802.3Z標準為基礎的千兆以太網技術，建立千兆位高速的上連通道。以IEEE-802.3以太網標準和IEEE-802.3U快速以太網標準為基礎實現用戶的接入。

　　2）遵循IEEE-802.1Q標準，通過三層網絡(luò )提供的VLAN 功能，將各個用戶劃分在不同的VLAN中。

　　圖1 網絡(luò )拓撲圖

　　3）為每個最終用戶提供獨享的10M或更高的帶寬，可為用戶提供支持MPEG-1、MPEG-2標準的視頻服務。

　　4）支持IGMP和CGMP等IP組播協議，可以有效地利用網絡(luò )帶寬，防止諸如廣播之類帶來的網絡(luò )擁塞。

　　5）可以針對用戶需求、網上業務的種類，為不同類型的用戶提供不同層次的QOS，保障用戶的需求。　　

　　應用舉例

　　◆ 點播類：點播類節目是指將視、音頻節目以固定格式（如MPEG-1/2、Real 格式）存儲在服務器中，供用戶在網上點播的一種形式，如影視點播、音樂(lè )點播、科教節目和運動知識技巧等。

　　◆ 直播類：指將實時視、音頻節目直接通過網絡(luò )在網上實時發布的一種方式。主要用于重大事件、重要體育賽事等的直播，實時遠程教育也可采用這種形式。采用Real格式。

　　◆ 廣播類：可用于發布重要通知或廣告等。

　　◆ 實時雙向視頻類：主要應用于實時教學、遠程醫療、實時會(huì )議等具有交互性特點的業務。采用VCON的產品。

　　◆ 組播類：支持IGMP和CGMP,用Cisco IPTV或Microsoft Media作節目源，用戶端加裝IP TV Viewer 或Media player 6.4。　　

　　網絡(luò )安全

　　由于IP網絡(luò )的開放性和以太網共享介質的技術特點，其數據安全性不能滿足電信運營網絡(luò )的要求，針對網絡(luò )二層、三層數據交換機制特性和相應網絡(luò )設備特點，采用了綜合一體化安全解決方案。包括以下四個方面的安全控制機制：

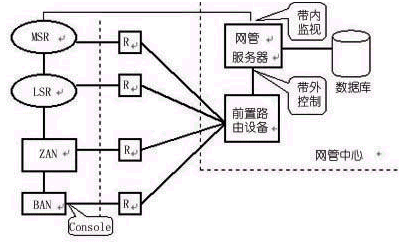

　　1、采用帶內監視、帶外控制的網管系統，將用戶數據流和控制數據流完全分離，從控制機制上解決網絡(luò )控制安全問題（見圖二）。

　　圖2 網管系統結構圖

　　2、通過三層網絡(luò )提供的VLAN功能，將各個用戶劃分在不同VLAN之內。

　　3、設置全網靜態選路路由，用預置路由的方式保證網絡(luò )的選路安全。

　　4、采用保留地址策略，一方面解決地址不夠的問題，另一方面杜絕了非法IP地址截取的安全問題。同時亦為有效地隔離外部因特網的干擾帶來了方便。
