基于DPI技術的CCG在移動互聯網中的解決方案分析

2010/04/06

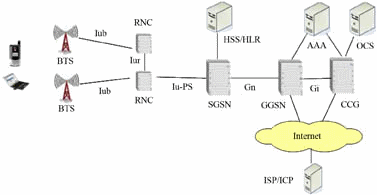

圖1:CCG的網絡(luò )結構

　　CCG因為是基于內容進行計費的，所以要對數據內容進行深度分析，譬如3層的IP地址與協議類型，4層的端口，7層的URL及其協議類型等，并生成話單，所以電信運營商CCG的業務需求是實時的、高速的、大容量的，并要求有冗余處理與備份，這對數據包報文處理技術及平臺提出了更高要求。

　　互聯網上傳統的流量和帶寬管理主要基于OSI 2～4層，即鏈路層、網絡(luò )層、傳輸層，通過IP包頭的源地址、目的地址、源端口、目的端口以及協議類型信息進行分析，通常稱此為“普通報文檢測”。“普通報文檢測”僅分析IP包4層以下的內容，通過端口號來識別應用類型，而且“普通報文檢測”不能識別應用層。這些限制對于CCG需要在移動互聯網上進行以?xún)热輩^分計費的精細化運營就無能為力了。

　　近來互聯網出現的DPI（Deep Packet Inspection，深度包檢測）技術是實現CCG計費的有力法寶，其能識別和區分網絡(luò )流量，進行流量控制、內容計費、垃圾內容過濾以及流量管理，提供差異化經營保障。采用DPI技術部署的CCG內容計費網關，能夠對終端用戶的流量進行分析，根據分析得到的不同的信息，如3層的IP地址，協議類型，4層的端口以及7層的URL，協議類型等實現不同的策略計費，完善了現有的只針對數據流量和時長的粗放型計費方法。當IP數據包，TCP或UDP數據流經過基于DPI技術的流量管理系統時，系統通過深入讀取IP包載荷的內容來對OSI 7層協議中的應用層信息進行重組，從而得到整個應用程序的內容，然后按照OSS/OB定義的管理策略對流量進行操作，如過濾、整理、限流等。

　　DPI檢測實際上也是一個計算密集型應用，它要求掃描整個數據包，計算開銷非常大。傳統網絡(luò )設備在實現此功能時大多采用軟件方案，在通用的CPU上進行處理，在獨占一個CPU核的情況下也只能達到Mbit/s級別的處理能力，不適合電信級的CCG部署。同時，DPI部署的CCG不僅僅是為2.5G/3G移動互聯網業務部署，實際上LTE業務更加強調多媒體數據的業務精細化運營與融合，所以CCG的解決方案必須要考慮目前2.5G與3G數據業務需求與擴展，也要考慮以后LTE業務的長期部署。

　　UT斯達康在2008年發布的ATCA構架TC8K平臺基礎上，于2009年第3季度初發布了采用專業ASIC芯片與DPI技術的CCG解決方案，可進行硬件線性DPI處理，可按業務拓展需求動態部署刀片，提供容錯備份保護，適合移動互聯網電信級的CCG部署，詮釋了精細化運營的理念。
　　3.UT斯達康基于A(yíng)TCA平臺CCG解決方案

　　UT斯達康CCG解決方案基于通用ATCA構架的Total Control 8000（TC8000）平臺，可與UT斯達康3G PS域其他網元共同部署，如GGSN，PDSN，HA（Home Agent），可實現多機集群、容災容錯部署（圖2所示為CCG與HA在3G EVDO移動數據網絡(luò )中合并歸屬）。

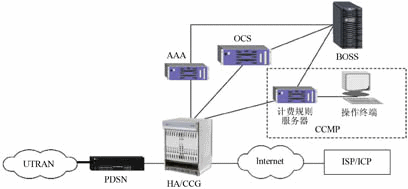

圖2:UT斯達康TC8000 CCG在3G EVDO網絡(luò )中的解決方案

　　UT斯達康TC8000 ATCA平臺保證了高速總線帶寬，提供了高可靠性與智能管理，具備開放的業務拓展能力。其中，TC8014系列背板總計提供480Gbit/s數據帶寬與48Gbit/s管理帶寬，提供2個互為備份的10Gbit/s線速2層/3層交換刀片和12個可靈活擴展的業務刀片，CCG處理刀片就是其中一種業務刀片。

　　UT斯達康CCG處理刀片在通用的TC8000業務刀片上進行了增強，DPI采用了增強的64位MIPS64?多核處理器與專業ASIC芯片相結合的方案，如圖3所示。由于單純的多核處理器在密集運算數據處理時動態功耗會(huì )不斷增加，UT斯達康CCG解決方案中，DPI處理時會(huì )將主處理器的一部分負荷卸載到專用ASIC芯片中，來降低核心主芯片的功耗，一方面保證了主處理器在較低頻率工作時大幅降低系統總功耗，另一方面通過釋放主處理器提升了整個系統的性能。

圖3:UT斯達康CCG DPI處理設計示意圖

　　UT斯達康CCG網關硬件DPI處理可提供高達10萬條以上的內容計費規則配置，單刀片達到2Gbit/s線速處理；支持豐富的正規表達式規則構，提供“*”，“？”等字符配置；解析協議支持WAP1.x/2.0，HTTP，MMS，KJAVA，BREW，FTP，SMTP，POP3，IMAP，RTSP和即時通信等；提供基于用戶/會(huì )話/業務的流量控制、限速、阻斷及重定向（路由）。

　　CCMP（Content Charging Management Platform）是UT斯達康CCG的內容計費管理平臺，由計費服務器與操作終端組成，幫助運營商進行內容計費規則管理和用戶數據挖掘，提供友好的Web界面、圖形化管理的計費規則與話務統計，可支持多個HA/CCG。

　　OCS（Online Charging System）是用于完成在線計費的計費平臺系統，提供計費控制、預付費批價、實時賬戶處理、余額管理等功能。

　　UT斯達康基于TC8014平臺的CCG網關系統能支持300萬用戶容量，每秒支持18000并發呼叫，自2009年第3季度初發布后，通過了某運營商研究院的功能測試和性能測試，并于2009年8月參與了現場測試與前期部署，已經進入批量部署準備階段。

4.結束語

　　移動互聯網差異化的多媒體數據業務、豐富的內容提供與融合計費能力是電信運營商2.5G/3G移動互聯網建設中的關鍵所在。通過內容計費及實施相應的流量管理、監控及計費策略，為不同的SLA用戶提供QoS保障，將有力扭轉傳統互聯網網絡(luò )建設中電信運營商粗放型帶寬經營局面，導入移動互聯網精細化運營，提高客戶良好的業務體驗和對運營網絡(luò )的忠誠度。

　　UT斯達康基于通用、開放ATCA平臺的TC8000 CCG解決方案，通過MIPS CPU與ASIC芯片結合的硬件DPI技術，實現電信級CCG解決方案，可以與現有的2.5G/3G分組域網元合并，進行高容錯容災部署；通過CMP計費策略平臺，提供細顆粒化計費，同時具備向LTE演進的能力。UT斯達康TC8000 CCG解決方案將助力電信運營商精細化運營，服務精彩移動互聯網。
