南通廣電采用城市熱點計費系統開展個人寬帶“有線通”業務
黃鎮洋 2008/12/02
日前，南通廣電采用了城市熱點有線寬帶網絡(luò )計費產品以滿足個人寬帶“有線通”業務的計費系統建設。截止目前，南通廣電網絡(luò )中心采用城市熱點計費系統提供了包月、包時、期限計費等多種資費套餐，在全市成功發展了2萬余“有線通”用戶。
1.南通廣電網絡(luò )狀況

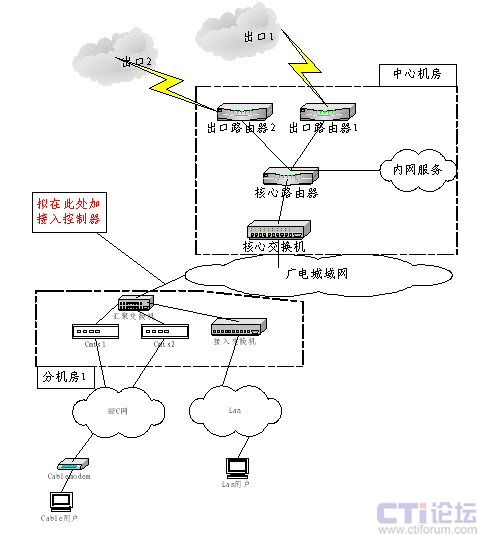

南通廣電目前的IP網絡(luò )拓撲如下圖所示，現有電視塔總前端機房1個；分機房共有4個，每個分機房的情況相同。個人用戶以cable modem用戶為主，用戶通過HFC網絡(luò )接入頭端，再經匯聚交換機接入廣電城域網后經電視塔總前端機房訪問internet，新的頭端系統采用Cisco 公司的ubr10012和ubr7246,目前暫決定cable modem和用戶的PC設備均通過DHCP服務器(Cisco 的CNR軟件)獲得IP地址；Lan用戶除接入方式不同外，IP地址采用靜態分配的辦法。目前廣電為部分個人用戶分配公網IP地址，其他個人用戶分配私網地址由出口防火墻通過NAT完成地址轉換。
集團用戶以以太網網接入為主（小企業無建站要求的也考慮采用cable modem方式），一般靜態分配公網IP地址，接入路徑與Lan用戶相同。
網絡(luò )總覆蓋用戶數量近15萬戶，每個分機房覆蓋用戶3－4萬戶，要求滿足每個分機房至少2000個同時在線用戶的需求，且需支持最高8000在線用戶的容量。
南通廣電目前開展的內網服務除web、mail等外，還有在線流媒體點播和游戲服務等，服務器均設于中心機房，日后如流量增加，將考慮在分機房增設服務器。
2.總體需求
本改造工程為南通廣電網絡(luò )新增寬帶計費及業務綜合管理系統，由寬帶計費及業務綜合管理系統軟件、硬件平臺組成。
軟件部分由鑒權認證模塊、數據采集模塊、計費模塊、業務管理模塊、資源管理模塊、收費銷帳模塊、綜合管理模塊、操作員管理模塊、用戶自服務模塊、安裝派工模塊、報修派工模塊等構成。系統按照對30000個寬帶用戶（同時在線用戶按20000用戶計算）進行計費的規模來設計，并能在用戶總數增加時無縫升級擴充。
硬件部分根據軟件運行要求配置。所配置的硬件必須能保證整個計費系統的正常運行，同時硬件配置也應該滿足軟件系統的升級擴容的需要。
3.硬件性能
接入控制器方面：
- 支持Cablemodem、Lan、專線接入方式。
- 采用專用的實時操作系統實現；支持WEB、客戶端、PPPoE等認證方式。
- 單臺設備支持并發用戶16000，且不影響其任何認證控制功能的實現和性能。
- 產品線速轉發。（64、128、256、512、1024、1518字節大小的IP包上下行全雙工線速轉發，延時為us級）
- 支持1000M網絡(luò )。（多模千兆光纖接口、100M/1000M自適應以太網接口）
- 認證后可自動重定向到指定頁面。
- 免認證用戶功能。認證系統對其不作任何控制，但能進行監測。
- 支持基于源地址的IP網段的直通又支持基于目的地址的IP網段的直通。
- 用戶的認證請求的傳送采用加密算法。
- 具有密碼安全機制，有效防范惡意用戶的攻擊和猜測密碼。
- 基于多元素綁定，能夠防止IP地址盜用。
- 多服務支持，不同服務可包含不同的IP地址過濾規則。
- 支持802.1Q，可以二層隔離用戶，增強網絡(luò )安全。
- 支持DHCP功能，能為用戶動態分配IP地址。
- 支持內置網絡(luò )地址轉換（NAT）的功能，包括動態NAT和靜態NAT。
- 支持內網和公網用戶地址同時使用。
- 具有較強的IP 包過濾功能和訪問列表控制功能（如針對源地址、目的地址、傳輸層源端口、目的端口等）
- 支持Radius Client，能提供詳細的計費數據，支持按照時長和進出字節以及包流量計費
- 支持主備Radius切換。為了保障服務器工作不間斷運行，本次方案要求認證數據庫服務器雙機熱備，自動切換。
- 支持雙Radius并發記帳，適合于有對帳需求的應用場合。能夠實現集中式的用戶認證、授權和計費
- 支持對用戶進行雙向帶寬控制
- 支持遠程管理，包括telnet和SNMP v1,v2
對Radius服務器的硬件性能：
- 采用專用服務器，內存不低于1GB、scis硬盤容量不低于72GB
- 支持3萬以上用戶的管理和計費認證能力
- 支持冗余熱備份功能
- 軟件功能要求
軟件在功能上應包含以下部分：客戶端模塊、認證計費控制模塊、營業廳模塊、操作員管理模塊和安裝報修模塊。客戶端模塊提供認證用戶的認證數據，認證計費控制模塊根據制定的計費控制策略實時計費并對用戶的權限和服務質量進行控制；營業廳負責對用戶繳費進行處理，對用戶的帳務進行沖抵和用戶的申裝、移機、改名、過戶、停機、恢復、服務變更，并產生用戶的帳務數據在每月的特定時間進行結算(在辦理業務時,可以實時結算)，另外還需提供與代理商、銀行進行結算等功能；操作員模塊負責制定計費控制策略和定制使用系統的操作員的角色和權限；安裝報修模塊供運維部門進行安裝和報修派工單輸入、打印、統計用。
5、用戶資料、數據安全
采用主備和RAID的方式，保證數據的安全。
6、結束語
城市熱點提供的解決方案與南通廣電目前的網絡(luò )結構能夠無縫連接，具有一定的前瞻性和擴展性，能支持其目前提供的業務并支持未來業務擴展，支持電信級和運營商級的架構，以后可以方便的進行擴展；寬帶接入控制器使用專用設備和專有非通用操作系統；用戶管理系統支持多個寬帶接入控制器且可以方便擴展；可以使用Radius作為用戶統一認證的接口，本次用戶認證方式采用web、客戶端和PPPOE方式。城市熱點提供的寬帶計費及業務綜合管理系統支持多個廠家的接入控制器設備。
CTI論壇編輯
