多功能語音識別聲控電話機之

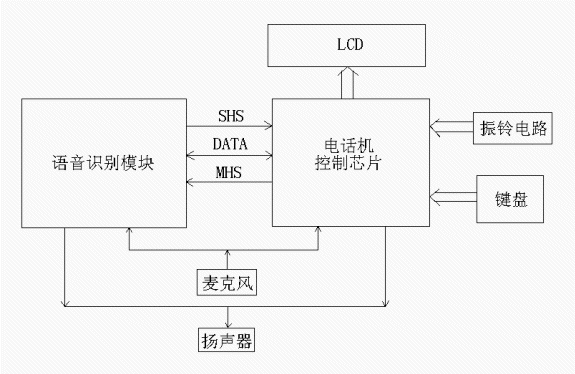

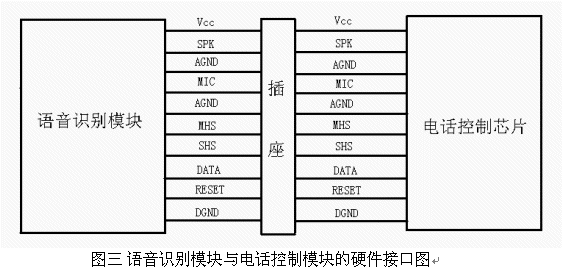

捷通82語音識別模塊產品說明書
(含嵌入式語音識別軟件)

2003/06/09

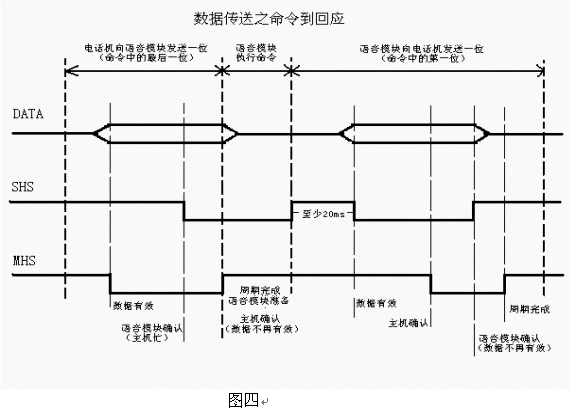

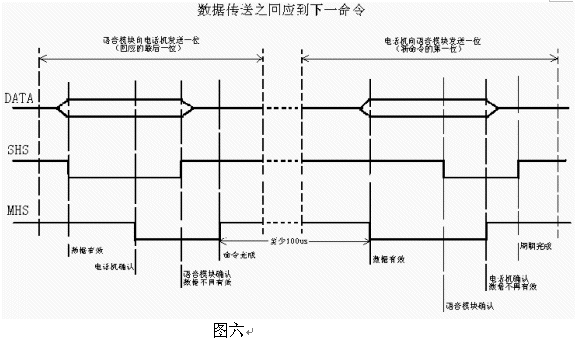

圖七

數據包舉例：

圖八

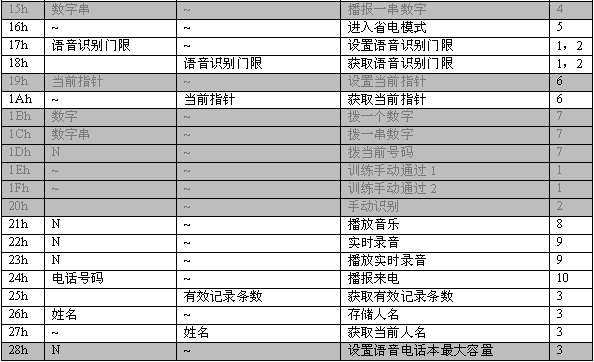

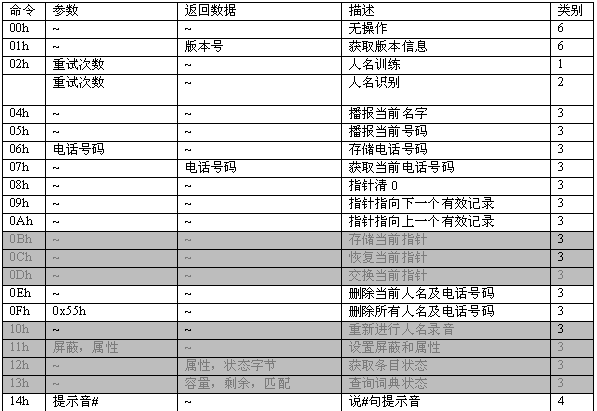

命令集(灰色區域為保留功能,本模塊中未用)

表二

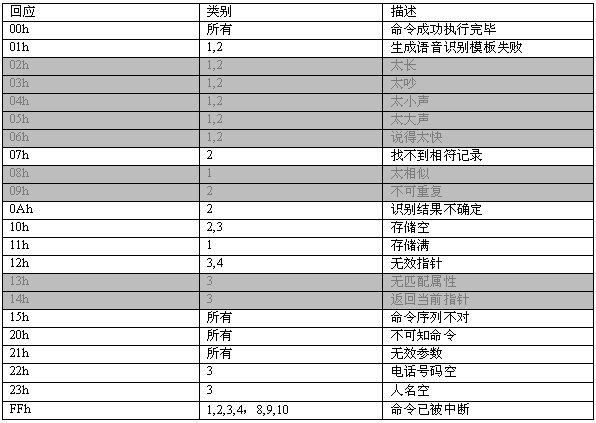

回應集

表三


類別定義:
1-人名訓練 2-人名識別 3-語音電話本 4-語音合成 5-控制功能 6-調試 7-DTMF 8-音樂(lè ) 9-實時錄音/回放 10-來電播報 11-主MCU數據存取及刪除 12-來電 13-去電 14-普通電話本

命令詳解

命令：00h
命令參數： 無
返回參數： 無
回應： 00h或21h
命令描述： 本命令一般用于系統調試，以測試MCPU與SCPU的聯機狀況。

命令：01h
命令參數： 無
返回參數： 版本號
回應： 00h或21h
命令描述： 獲取當前語音識別模塊的版本號。對于JT802V1來說，其版本號為38h,30h,32h,56h.

命令：02h
命令參數： 重試次數
返回參數： 無
回應： 00h, 01h, 11h, 21h, 0FFh
命令描述： 訓練一個名字。當增加一條電話本記錄時，應先執行此命令。該命令會(huì )生成一個語音模板，同時產生一個長達2秒的名字錄音。在此命令成功執行之后，MCPU接著發送06h命令增加電話號碼。如果沒有執行06h命令，則該項記錄電話號碼為空。
添加人名成功后，當前指針指向該記錄位置。
重試次數指的是訓練失敗后允許重新訓練的次數，通常設置為2。
此命令能被MCPU中斷。

命令：03h
命令參數： 重試次數
返回參數： 無
回應： 00h, 01h, 07h, 0Ah, 10h, 21h, 0FFh
命令描述： 該命令識別一個人名。如果查找到了相符記錄，則當前指針指向識別結果。否則，指針保持不變。
重試次數指的是識別失敗后允許重新識別的次數,通常設置為2。
此命令能被MCPU中斷。

命令：04h
命令參數： 無
返回參數： 無
回應： 00h, 12h, 21h, 0FFh
命令描述： 回放當前指針所指記錄對應的人名錄音。如果當前指針為0或指向某一空記錄,則返回12h.該命令的執行可被MCPU中斷.

命令：05h
命令參數： 無
返回參數： 無
回應：00h, 22h, 12h, 21h, 0FFh
命令描述： 播報當前指針所指記錄對應的電話號碼. 如果當前指針為0或指向某一空記錄,則返回12h.此命令的執行可被MCPU中斷.

命令： 06h
命令參數： 電話號碼
返回參數： 無
回應：00h, 12h, 21h
命令描述： 將電話號碼存儲在當前指針所指的記錄下. 如果當前指針為0或指向某一空記錄,則返回12h.
　　電話號碼最長可達8個字節，以BCD碼發送，每字節兩個BCD碼，先高后低。"*"和"#"分別以"1010" "1011"表示.
此命令應在02h命令成功執行后發送。
如果當前指針為0，則返回12h。

命令：07h
命令參數： 無
返回參數： 電話號碼
回應： 00h, 22h，12h, 21h
命令描述： 返回當前指針所指記錄下對應的電話號碼. 如果當前指針為0或指向某一空記錄,則返回12h.
　　電話號碼最長可達8個字節，以BCD碼發送，每字節兩個BCD碼，先高后低。"*"和"#"分別以"1010" "1011"表示.

命令：08h
命令參數： 無
返回參數： 無
回應：00h, 21h
命令描述：當前指針清0,不指向任何記錄.

命令：09h
命令參數： 無
返回參數： 無
回應：00h, 10h, 21h
命令描述： 當前指針指向電話本下一條有效記錄.如果當前指針為最后一條有效記錄,則執行該命令后指向第一條有效記錄。 如果電話本中無有效記錄，則指針指向0位置，并返回10h.

命令：0Ah
命令參數： 無
返回參數： 無
回應： 00h, 10h, 21h
命令描述： 當前指針指向電話本上一條有效記錄.如果當前指針為第一條有效記錄,則執行該命令后指向最后一條有效記錄。 如果電話本中無有效記錄，則指針指向0位置，并返回10h.

命令：0Bh
命令參數： 無
返回參數： 無
回應： 00h, 21h
命令描述： 將當前指針存儲在臨時存儲寄存器中,可用命令0Ch恢復當前指針.如果模塊掉電,當前指針遺失.
此命令本模塊未用

命令：0Ch
命令參數： 無
返回參數： 無
回應：00h, 12h, 21h
命令描述： 恢復由0Bh命令存儲的當前指針.
此命令本模塊未用

命令：0Dh
命令參數： 無
返回參數： 無
回應：00h,21h
命令描述： 此命令本模塊未用

命令：0Eh
命令參數： 無
返回參數： 無
回應： 00h, 12h， 21h
命令描述： 刪除當前指針所指的電話本記錄，刪除成功后,所有該電話本記錄后面的電話本記錄向前移,指針位置保持不變.
如果執行此命令時當前指針為0或指向某一空記錄，則返回12h。

命令： 0Fh
命令參數： 0x55
返回參數： 無
回應：00h, 21h
命令描述： 刪除電話本中所有記錄，刪除成功后將指針清零，不指向任何記錄。

命令：10h
命令參數： 無
返回參數： 無
回應：00h,12h,21h
命令描述： 此命令本模塊未用

命令：11h
命令參數：
返回參數：
回應：00h,21h
命令描述： 此命令本模塊未用

命令： 12h
命令參數： 無
返回參數：
回應： 00h,12h,21h
命令描述： 此命令本模塊未用

命令： 13h
命令參數： 無
返回參數：
回應： 00h,21h
命令描述：此命令本模塊未用

命令：14h
命令參數： 提示音序號
返回參數： 無
回應：00h, 21h， 0FFh

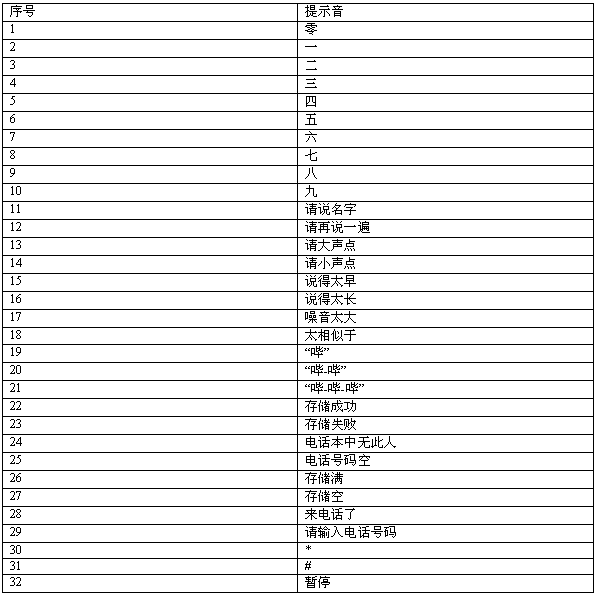

命令描述： 說提示音序號所對應的提示音.提示音序號與提示音的對應關系見后面的提示音列表.此命令的執行可由MCPU中斷.

命令：15h
命令參數： 數字串
返回參數： 無
回應：00h, 21h
命令描述： 播報命令參數里所傳遞的數字串. 此命令的執行可由MCPU中斷。數字串以BCD碼存儲，每字節兩個BCD碼，先高后低。
此命令本模塊未用

命令：16h
命令參數： 無
返回參數： 無
回應： 00h, 21h
命令描述： SCPU進入睡眠狀態,進入睡眠之前返回00h給MCPU.

命令：17h
命令參數： 語音識別門限
返回參數： 無
回應：00h, 21h
命令描述： 設置語音識別門限參數。參數可設為0，1，2，3，其中0為最低級別，最容易識別，但誤識別的幾率相對較大。語音識別門限參數的默認值為1。

命令：18h
命令參數： 無
返回參數：語音識別門限
回應：00h, 21h
命令描述：獲取語音識別門限參數。

命令：19h
命令參數： 當前指針
返回參數： 無
回應： 00h, 21h
命令描述： 設置當前指針
此命令本模塊未用

命令：1Ah
命令參數： 無
返回參數： 當前指針
回應：00h, 21h
命令描述： 獲取當前指針

命令：1Bh
命令參數： 數字
返回參數： 無
回應： 00h,21h
命令描述：此命令本模塊未用

命令：1Ch
命令參數： 數字串
返回參數： 無
回應： 00h,21h
命令描述：此命令本模塊未用

命令：1Dh
命令參數： N
返回參數： 無
回應： 00h,21h
命令描述：此命令本模塊未用

命令： 1Eh
命令參數： 無
返回參數： 無
回應：00h,21h
命令描述：此命令本模塊未用

命令：1Fh
命令參數： 無
返回參數： 無
回應： 00h,21h
命令描述：此命令本模塊未用

命令：20h
命令參數： 無
返回參數： 無
回應：00h,21h
命令描述：此命令本模塊未用

命令 ：21h
命令參數： N=1，2，3
返回參數： 無
回應： 00h, 21h, 0FFh
命令描述： 播放一段音樂(lè )。共3段音樂(lè )可供選擇，由N決定播放哪一段，此命令能被MCPU中斷。

命令 ：22h
命令參數： N=1，2，3
返回參數： 無
回應： 00h, 11h, 21h, 0FFh
命令描述： 進行實時錄音，一共允許三段，由命令參數N指明哪一段進行錄音。此命令能被MCPU中斷。
每段錄音的時間長度,在語音電話本最大容量為60個人名時,為19秒, 30個人名時,為30秒.

命令 ：23h
命令參數： N=1，2，3
返回參數： 無
回應：00h, 10h, 21h, 0FFh
命令描述： 播放實時錄音, 由命令參數N指明播放哪一段錄音,此命令能被MCPU中斷。

命令 ：24h
命令參數：來電號碼
返回參數：無
回應： 00h, 21h, 0FFh
命令描述：送一組來電號碼給語音識別模塊，語音模塊在電話本中查找該號碼，如果該號碼存在則播放該號碼對應的人名，如果電話本中沒有此號碼，則播報該電話號碼。電話號碼必須完全相同才播報人名,否則播報號碼,播報號碼時每4個號碼一播.播抱人名或電話號碼前先發"來電話了"的提示音。
電話號碼以BCD碼發送，每字節兩個BCD碼，先高后低。
此命令能被MCPU中斷。

命令 ： 25h
命令參數：無
返回參數：有效記錄條數
回應： 00h, 21h
命令描述：該命令用來獲取電話本中有效記錄的條數。

命令：26h
命令參數： 人名
返回參數： 無
回應：00h, 12h, 21h
命令描述： 將人名存儲在當前指針所指的記錄下. 如果當前指針為0或指向某一空記錄,則返回12h.
人名字符以ASCII碼發送，每字節1個ASCII碼,即一個字符，先高后低,名字最大長度為16個字符。
此命令應在02h命令成功執行后發送。

命令： 27h
命令參數： 無
返回參數：人名
回應： 00h, 23h，12h, 21h
命令描述： 返回當前指針所指記錄下對應的人名. 如果當前指針為0或指向某一空記錄,則返回12h.
人名字符以ASCII碼發送，每字節1個ASCII碼,即一個字符，先高后低。

命令：28h
命令參數： N = 1,2
返回參數： 無
回應：00h, 21h
命令描述： 設置語音電話本最大容量。參數N可設為1或2，1表示語音電話本的最大容量為30,2表示語音電話本的最大容量為60.默認值為1.
此命令本模塊未用

命令：29h
命令參數： 起始地址,數據
返回參數：
回應：無
命令描述： 將數據連續存儲在Flash中指定位置.
起始地址為MCU數據存儲空間的地址偏移量,非絕對地址,分兩個字節發送,先發送高位.地址范圍為0000~01FFh.
先發送起始地址,再緊接著發送數據，數據最大長度為30bytes,且限存儲在同一頁中(256字節/頁,高字節地址相同)。

命令：2Ah
命令參數： 起始地址,字節數
返回參數： 數據
回應：00h, 21h
命令描述： 從Flash中連續讀取指定位置的數據.
起始地址為MCU數據存儲空間的地址偏移量,非絕對地址,分兩個字節發送,先發送高位.地址范圍為0000~01FFh.
字節數為所要連續讀取數據的字節數.
先發送起始地址,再緊接著發送字節數，字節數最大為32, 且限所要讀取的數據在同一頁中(256字節/頁,高字節地址相同)。

命令： 2Bh
命令參數： 起始地址,結束地址
返回參數： 無
回應： 00h, 21h
命令描述： 刪除普通電話本數據存儲空間指定位置的數據.
起始地址和結束地址均為普通電話本數據存儲空間的地址偏移量,非絕對地址,分兩個字節發送,先發送高位.地址范圍為0000~01FFh.
刪除可以整頁整頁的進行,連續刪除某幾個頁.也可以對同一頁中(256字節/頁,高字節地址相同)的某幾個連續字節進行刪除,限35字節以?xún)?
起始地址和結束地址所對應的字節將被刪除.

命令： 2Ch
命令參數： N=1，2，3
返回參數： 無
回應： 00h, 21h, 0FFh
命令描述： 刪除實時錄音，一共三段，由命令參數N指明刪除哪一段。

命令：2Dh
命令參數： 來電記錄（28BYTE）
返回參數： 來電記錄第一個BYTE，電話本記錄人名
回應：00h, 21h
命令描述： 存儲該來電記錄。

　　來電記錄共28BYTE，第1BYTE到第4BYTE為來電屬性及來電日期，其中，第1BYTE的BIT6表示新來電、BIT5表示貴賓、BIT4表示重復來電，BIT3~BIT0表示來電月份，第2BYTE到第4BYTE分別表示來電的日、時、分；第5BYTE到第12BYTE為來電號碼；第13BYTE到第28BYTE為來電人名。

　　存儲時，先將該來電記錄的電話號碼（記錄的第5BYTE到第12BYTE）與所有已存來電記錄的電話號碼相比較，（1）如果發現該來電記錄與某條已存來電記錄的電話號碼相同，則先判斷該已存來電記錄是否為貴賓（記錄的第1BYTE的BIT5為1），為貴賓就將新來電記錄的第1BYTE的BIT5置1（保持貴賓標志不變），并將新的來電記錄的第1BYTE的BIT4置1（表示重復來電），再把已存來電記錄刪除，后面的相應往前移，然后把新的來電記錄緊挨著存儲在最后面。（2）如果沒有相同電話號碼的來電記錄，但存儲卻滿了，就將第1組非貴賓來電記錄（記錄的第1BYTE的BIT5為0）刪除，并將后面的來電記錄相應往前移，然后將要存儲的來電記錄存儲在最后面；如果所有已存來電記錄均為貴賓，則將第1條來電記錄刪除，并將后面的來電記錄相應往前移，然后將要存儲的來電記錄存儲在最后面。（3）如果既沒有相同號碼的來電記錄，存儲也未滿，就直接將要存儲的來電記錄緊挨著存儲在最后面。

　　另外，如果是重復來電（情況（1））或存儲已滿（情況（2）），若被刪除的來電為未查看過的新來電，則在返回新來電記錄的第1BYTE時，還需將新來電的第1BYTE的BIT6置1，作為返回參數，以示刪除了一條未查看的新來電。否則（包括情況（3）），將新來電的第1BYTE的BIT6清0，作為返回參數。

　　存儲之后，還要判斷該新來電記錄的第13BYTE是否為零（是否已有人名），如果不為零（已有人名）就退出，然后返回新來電的第1BYTE；如果為零（人名空）就到電話本中去查找，看有沒有電話本記錄的電話號碼（記錄的第1BYTE~第8BYTE）與該來電記錄的電話號碼（第5BYTE~第12BYTE）相同，如果沒有相同的電話本記錄，就返回新來電的第1BYTE；如果有相同的電話本記錄，則除了返回新來電的第1BYTE之外，還要將該電話本記錄的人名（第9BYTE~第24BYTE）作為參數返回。

命令： 2Eh
命令參數： 去電號碼（10BYTE）
返回參數： 無
回應： 00h, 21h
命令描述： 存儲該去電號碼：每十個BYTE為一個號碼，依次進行存儲，如果存儲區域滿了就將第1個號碼刪掉，其他號碼相應往前移，再將要存儲的號碼存放在最后。

命令： 2Fh
命令參數： 電話本記錄（24BYTE）
返回參數： 無
回應： 00h, 21h, 11H
命令描述： 存儲該電話本記錄。
電話本記錄共24個BYTE，第1BYTE~第8BYTE為電話號碼，第9BYTE~第24BYTE為人名。電話本記錄按人名的字母順序進行存儲，允許相同的電話本記錄多次存儲，如果存儲區域滿了就不予再存。

命令： 30h
命令參數：來電記錄序號
返回參數： 來電記錄（32BYTE）
回應： 00h, 21h，10H
命令描述： 將一組來電記錄讀出，判斷第13個BYTE是否為零（是否已有人名名），如果不為零（已有人名）就直接返回該來電記錄；如果為零（人名空），就到電話本中去查找，看有沒有電話本記錄的電話號碼（記錄的第1BYTE到第8BYTE）與該來電記錄的電話號碼（記錄的第5BYTE到第12BYTE）相同，如果有相同的電話本記錄，就將該來電記錄的人名（記錄的第13BYTE到第28BYTE）換成相應電話本記錄的人名（記錄的第9BYTE到第24BYTE），然后返回該來電記錄，否則，直接返回該來電記錄。

命令： 31h
命令參數：去電號碼序號
返回參數：去電號碼（10BYTE）
回應： 00h, 21h, 10H
命令描述： 將一組去電號碼讀出來，送給主CPU。

命令： 32h
命令參數：電話本記錄序號
返回參數：電話本記錄（24BYTE）
回應： 00h, 21h, 10H
命令描述： 將一組電話本記錄讀出來，送給主CPU。

命令： 33h
命令參數：來電記錄序號
返回參數： 無
回應： 00h, 21h, 10H
命令描述： 刪除相應序號的來電記錄。

命令： 34h
命令參數：去電號碼序號
返回參數： 無
回應： 00h, 21h, 10H
命令描述： 刪除相應序號的去電號碼。

命令： 35h
命令參數：電話本記錄序號
返回參數： 無
回應： 00h, 21h, 10H
命令描述： 刪除相應序號的電話本記錄。

命令： 36h
命令參數：電話本記錄的人名首字母（1個BYTE）
返回參數：電話本記錄序號（1BYTE）、電話本記錄（24BYTE）
回應： 00h, 21h, 10H
命令描述： 在電話本中查找第一個人名首字母與所送字母參數相同的電話本記錄，找到后將該組電話本記錄的序號及其內容返回，送給主CPU。如果電話本中沒有人名首字母與所送字母參數相同的記錄，就將人名首字母排在該字母之后的第一個電話本記錄的序號及其內容返回。如果所送字母參數在所有電話本記錄的首字母之后，則返回第1條電話本記錄的序號及其內容。

命令： 37H
命令參數： 來電記錄序號，來電記錄第1BYTE
返回參數： 無
回應： 00H，21H
命令描述： 將命令參數中所送來電記錄序號所對應的來電記錄的第1BYTE的BIT7~BIT4改成命令參數中所送來電記錄第1BYTE的BIT7~BIT4。

命令： 38h
命令參數： 無
返回參數： 無
回應： 00h, 21h
命令描述： 刪除所有來電記錄。

命令： 39h
命令參數： 無
返回參數： 無
回應： 00h, 21h
命令描述： 刪除所有去電號碼。

命令： 3Ah
命令參數： 無
返回參數： 無
回應： 00h, 21h
命令描述： 刪除所有電話本記錄。


5、 存儲器結構

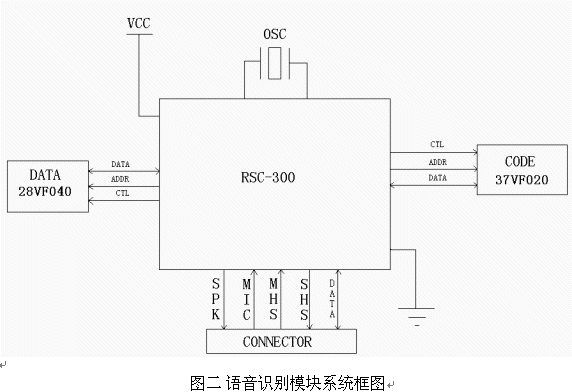

　　本系統共有兩片外掛存儲器，一片是程序存儲器，2Mb,用來存放控制程序、MIDI音樂(lè )和語音數據的；一片是數據存儲器,4Mb，用來存放產品ID和識別模板、電話號碼、記錄的回放以及實時錄音的。具體結構如下：

1. 程序存儲器
　　地址分配如下：00000h-0ffffh用于存放控制程序及MIDI音樂(lè )數據，10000-3ffffh存放提示音數據。
