RT-SOS(在線業務操作系統) 技術白皮書

2002/11/19

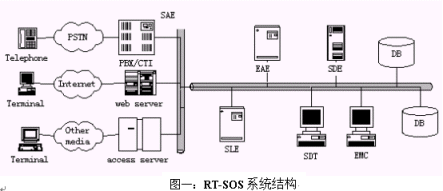

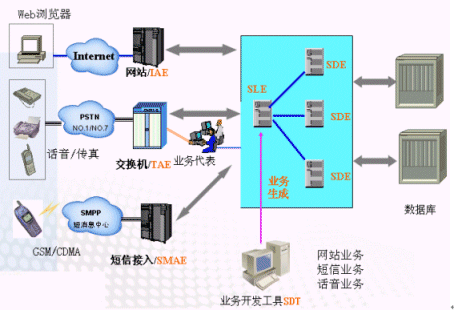

下面是對每個模塊的介紹：

　　1) SAE(Service Access Entity-業務接入實體)

　　SAE完成接入服務器(Access Server)和RT-SOS后臺的通訊, 為每種接入方式設計接口程序, 實現了RT-SOS后臺業務處理與前臺接入方式無關。這里的接入服務器指網站服務器(IIS、Apache)、短信中心(SMS或者短信網關)、程控交換機(或者CTI設備)等等。

目前RT-SOS實現的主要接入方式：

(1) Web接入(IAE)

　　通過設計一個ISAPI程序(IAE.DLL), 實現IIS和RT-SOS后臺的通訊。瀏覽器用戶通過訪問網站實現信息的提交、查詢、修改等操作, RT-SOS通過標記替換方式生成動態網頁, 在這里RT-SOS起者相當于A(yíng)SP、JSP、JAVA同樣的地位。

(2) 電話接入(TAE)

　　通過設計CTI程序, 實現電話交換設備（交換機、語音卡）和RT-SOS的通訊, 實現語音服務、人工坐席服務等。

(3) 短消息接入（SMAE）

　　根據移動通訊公司提供的短信開發接口設計SMAE, 實現短信中心(SMSC)或者短信網關(SMG)和RT-SOS后臺系統的連接, RT-SOS 提供短信上行和下行的處理。目前SMAE支持SMPP、CMPP、SGIP協議。

(4) 其他形式的接入方式

　　RT-SOS提供了標準的SMAE開發規范, 用戶可以按照開發規范自行設計SMAE, 實現RT-SOS和其他接入設備的對接, 根據需要，設計相應的組件(Component), 加入到SDT, 這樣就實現了新的接入方式和現有系統的融合。

2) SLE(Service Logic Entity - 業務邏輯實體)

　　SLE 是RT-SOS的核心模塊, 在設計上參照了業界流行的操作系統, SLE負責執行業務邏輯, SLE加載用戶設計的業務流程, 通過SAE啟動(或者其他方式）啟動流程實例來完成業務邏輯。SLE在執行業務邏輯中通過SDE、EAE得數據庫支持或者其他應用的支持, 還可以通過SAE對接入設備進行控制；SLE通過遠程流程調用和其他的SLE進行通信, 無限拓展RT-SOS。

SLE的特點：

(1) 支持多種接入方式
　　單個SLE同時支持電話、網站、短消息等接入方式，通過SDT制作業務流程可以實現多種接入方式的互通的業務。

(2) 支持多個流程

　　SLE可以同時加載多個業務流程, SLE在運行期間可以動態的加載、卸載流程, 其他業務流程不受影響正常運行, 滿足關鍵業務的需要。

(3) 容量大

　　SLE在一定系統配置下, 保持并運行流程實例的數量大。

(4) 效率高

　　在相同系統配置下，RT-SOS單位時間內處理事務的數量遠遠高于其他解決方案。

(5) 支持在線調試功能

　　支持多個SDT同時調試不同的業務流程。

(6) 在線監視、控制系統的運行參數, 流程實例的參數。

3）SDE(Service Data Entity -業務數據實體)

　　SDE 提供對數據庫的支持, 起到數據庫網關的作用，為Sle訪問數據庫提供統一的接口, SDE支持目前所有主流數據庫。

4) EAE(Extended Application Entity)

　　EAE(擴展應用實體)負責執行特定的程序，例如執行動態連接庫、發送郵件、Socket操作等來擴展SLE的功能。

5) EMC(eBeta Manament Console)

　　EMC是功能強大的遠程管理程序, 提供對SAE、SLE、SDE、EAE等功能實體的遠程管理, 業務流程的加載、卸載、實例的創(chuàng )建、運行、刪除、調整核心參數、性能監測、狀態監測等。

6) GDS(內存數據庫)

　　為了支持電信級的并發訪問, 依靠傳統的數據庫系統無法滿足每秒上萬次的并發訪問, GDS是把關鍵數據存放在物理內存中進行操作，提供數據庫的功能, GDS大大提高數據訪問速度, 同時GDS提供了雙機機制, 保證數據的安全和系統的可靠性。RT-SOS根據實際應用可以靈活配置GDS和數據庫系統的使用。

7) SDT(Service Development Tool業務開發工具)

　　SDT為RT-SOS提供了圖形化的業務開發工具，開發人員使用SDT可以快速業務流程。
SDT的特點：

(1) 集成開發

　　SDT提供了豐富的功能組件，包括標準組件、高級組件、會(huì )話組件、同步對象組件、數據庫組件、Web組件、電信組件、短信組件等，用戶開發業務時, 可以在單個流程中同時包括這些組件, 業務的開發于具體的接入方式、數據庫系統無關, 業務開發人員的精力更注重在業務流程方面, 掌握SDT后可以同時開發電信、短信、網站業務，大大提高開發人員的開發效率和開發能力。

(2) 易用性

　　SDT的界面風格參照了當今最流行的可視化開發工具，SDT的組件具有標準的屬性規范，開發業務人員可以在很短的時間內熟練、精通SDT, 開發出強大的業務流程。

(3) 強大的編譯功能

　　SDT在編譯流程時可以發現流程的錯誤、警告, 錯誤、警告可以定位到流程、組件、參數, 開發人員根據提示可以快速發現、解決錯誤，制作出正確、優質的業務流程。

(4) 強大的在線調試功能

　　SDT通過連接SLE, 可以監視指定流程實例的運行狀態，包括流程的走向和參數值
的變化。

(5) 業務流程的通用性

　　SDT生成的流程文件可以被多種操作系統上運行的SLE所加載、執行, 具有100%的移植性。

第3章 RT-SOS系統特點

RT-SOS具有如下特點：

1 分布式處理

　　RT-SOS通過采用業務接入、業務邏輯處理、業務數據處理、應用執行的分離的設計, 一個業務處理通常需要多個實體協同處理, 提高了系統的穩定性、運行效率、開放性、擴展性, 實現了真正的分布式計算。

2 應用范圍廣：

　　RT-SOS可以應用多個領域：電信、銀行、證券、電子商務等諸多領域。

1) 網站業務

　　開發電子商務網站; 基于B/S模式的產品(ERP、MRPII、CRM、MIS、WebOA).

2) 短信業務

(1) 基于手機的信息點播業務：股票查詢、彩票投注、考分查詢、天氣預報。
(2) 手機雜志
(3) 手機游戲、小額支付、GPS定位等

3) 電話語音業務

　　自動語音系統、呼叫中心等業務。

3 平臺統一：

　　所有的業務在同一個平臺上運行，SLE 可以同時加載網站業務、短信業務、電話語音業
務流程, 為大型運營商提供統一的解決方案。

4 性能高：

　　RT-SOS的具有強大的事務處理能力, 其中SLE 的處理能力為10億/天(流程實例), 遠遠高于其他的解決方案, 整體運行性能是其他方案的10倍以上。高性能意味著大大降低了硬件成本，在建立大型業務系統中不在需要大量、高檔的服務器, 只需要少量的機器即
可獲得優異的性能, 滿足用戶的使用需求。

5 容量大：

　　系統同時處理業務的容量, 對RT-SOS而言是同時處理流程實例的數量。因為RT-SOS具有強大的處理能力, RT-SOS在設計上沒有容量限制，運行時與系統配置有關。通過采用群集，容量可以無限擴展，在同樣的硬件、軟件環境下，RT-SOS的容量遠遠高于其他解決方案。

6 運行穩定：

　　RT-SOS經過了長期嚴格的測試，多年網上運行，單機系統保證7x24連續運行，同時RT-SOS提供雙機機制，保證關鍵業務不間斷運行。

7 開發業務速度快：

　　RT-SOS提供可視化的業務開發工具SDT, 業務開發人員面向業務開發流程，一改傳統面向程序代碼的開發模式；由于SDT的開發屏蔽了以前必須面對具體網絡(luò )特性、接入方式的差異性、數據庫系統特性, SDT提供了同一的開發、調試環境，開發速度是傳統方式的5~10倍，大大提高了開發的效率、質量, 滿足市場的快速變化的需要。

8 功能強大：

　　RT-SOS提供了豐富的功能組件，滿足用戶開發復雜業務的需要，因為SLE的設計上參照了操作系統設計的設計思想, 提供了諸如：流程管理、實例管理、同步對象、異步處理、超時處理、遠程調用等機制; 同時系統內嵌的分布式特點，業務開發人員即可設計、部署、實施分布式業務系統。

9 維護成本低：

　　業務的更改不進行源代碼一級的修改, 只涉及到業務流程的更改，同時所有的業務都是基于流程的, 維護人員只需要熟悉SDT和業務即可, 大大降低了維護成本。

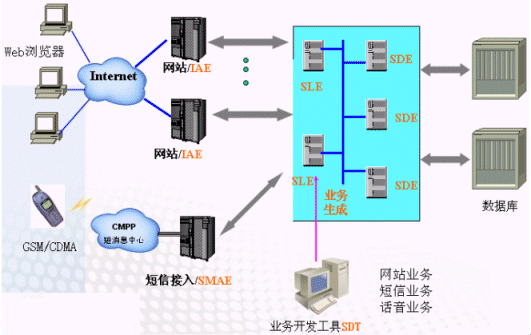

10 系統擴容方便：

　　通過采用增加節點方式, 大大提高RT-SOS的整體處理能力。增加SAE節點解決接入的瓶頸, 提高接入速度和容量；增加SLE節點, 提高業務邏輯處理的容量, SAE可以連接任何一個SLE來分布負載；增加SDE節點來提高數據的處理能力, 對于大量頻繁訪問的數據, 例如：用戶名、密碼等信息, 可以采用GDS(內存數據庫)方式, 把數據庫的數據緩沖到GDS, 可大大提高數據的訪問速度(GDS單機處理速度10, 000次/秒)。

　　如果采用多個GDS協同處理，滿足超大規模網站、即時通訊、呼叫中心、短信系統。

11 培訓成本底

　　RT-SOS的概念清晰、簡潔，系統的安裝、配置簡單；RT-SOS提供唯一的業務開發工具SDT, SDT的培訓只需要1~2周的時間即可達到精通的水平, ；其他的解決方案需要漫長的培訓、學習時間, 開發不同的業務可能采用不同的開發工具，培訓成本昂貴。

12 擴展方便：

　　RT-SOS提供標準SAE開發接口及規范，用戶可以根據規范開發新的SAE和組件, 拓展RT-SOS的功能。

13 安全性：

　　RT-SOS本身具有高度安全性，終端用戶只可能和SAE通訊, 而SAE功能簡單，使攻擊無從下手, 無法訪問后臺系統, 保證后臺穩定運行和數據的安全。

第4章 系統基本性能指標

　　本章描述RT-SOS系統整體和各模塊的性能指標

1 SLE的處理速度

　　11,000 流程實例/秒, 其中測試流程是有12個組件的中等復雜流程。

2 SLE同時加載的流程數量

　　在設計上沒有限制(理論值4G), 實際運行時受內存的限制。

3 流程實例數量

　　理論值：?jiǎn)螜C系統SLE同時運行的流程實例為4G，實際運行受內存大小的限制。

4 業務邏輯的步數

　　單個流程可以容納64K(64*1024)組件數量，可以描述任意復雜的邏輯。

5 可靠性

　　在除機器硬件故障、操作系統錯誤等非RT-SOS錯誤, RT-SOS單機系統保證7*24連續
運行。

6 可移植性

　　1) RT-SOS采用標準的C++開發, 可以移植到所有主流的操作系統（Windows 9X、WindowsNT、Windows 2000、Linux、Unix等）

　　2) 開發的業務流程文件, 可以直接拷貝在任何操作系統的SLE目錄下加載、運行, 真正
作到"編譯一次, 全網運行"。

7 數據庫支持

　　通過采用ODBC、BDE等數據庫中間件訪問RDBMS和其他數據源支持的數據庫包括：MS SQL Server、Oracle、Sybase、Informix等

8網絡(luò )通訊協議：

　　TCP/IP

9 短信的支持

　　支持SMPP、CMPP、SGIP協議

10 支持多種語音卡、交換機

第5章 RT-SOS應用案例

1 深圳市壹佰在線人才系統

　　該業務有網站(www.job1890.com)、呼叫中心號碼(95038)、短信定制業務。其中短信通過
SMPP協議連接短信中心(SMSC)，RT-SOS提供了基于網站、電話、短信的完整解決方案。

深圳易貝特公司供稿 CTI論壇編輯
