NetSniper網絡(luò )尖兵
寬帶網絡(luò )運營維護管理器

2002/12/03

　　NetSniper網絡(luò )尖兵是上海上大雷克網絡(luò )系統有限公司開發的網絡(luò )接入檢測及控制器。它可以自動檢測出網絡(luò )中私自架設的代理服務器系統或非法路由器，并對通過非法代理服務器的IP包以及流向非法路由器的IP包進行控制。通過這種控制，有效的避免了用戶惡意偷逃上網費用的情況發生。同時NetSniper可以精確控制一個網絡(luò )接口連接的用戶計算機數量。NetSniper的出現，成功的解決了寬帶社區、校園網中出現的費用流失問題。NetSniper也可應用于局端，解決各ISP撥號上網中產生的費用流失問題。

一、為什么要使用NetSniper

　　目前網絡(luò )已經是我們學習辦公不可缺少的工具，特別是寬帶網絡(luò )的使用日漸普及。然而，在運營商實際經營過程中，出現了這樣一個問題：就是某些"技術高手"利用TCP/IP的一些特性，在自己的電腦上安裝代理服務器或網絡(luò )地址轉換軟件，使得多個住戶可以利用同一包月帳號上網、企業辦公，甚至私自架設網吧。在校園網中，上述情況已經非常普遍。在小區中，也開始出現并在迅速蔓延。最終將導致接入商投入的巨額基礎建設費用難以正常回收。NetSniper的設計目的，就是要簡單解決這一問題。

　　另外，網絡(luò )收費規范化的呼聲越來越高，多家電信運營商與ISP都有規范網絡(luò )收費的計劃，有些運營商已經邁出了規范網絡(luò )使用收費的第一步。在商家規范收費與服務的同時，需要有一個有力的機制予以配合。現在已成泛濫趨勢的單一帳號多用戶使用問題必須加以引導，成為運營商開辟新陣地的用戶基礎。為此，我公司生產的NetSniper增加了精確控制單一網絡(luò )接口上用戶計算機數量的功能，為ISP以及寬帶運營商提供了新服務基礎，同時也為互聯網用戶提供了新的上網接入方式選擇。同時，針對具有不同數量用戶的廣大運營商，我們擁有不同配置的全系列NetSniper供客戶選擇。

二、NetSniper的應用范圍

　　NetSniper適用于各種網絡(luò )環境，如：有線電視網絡(luò )（HFC）、以太網絡(luò )、xDSL（ADSL、VDSL、HDSL、SDSL等等）、電話撥號網絡(luò )等等（PSTN）。

　　NetSniper有效地阻止了下列幾種盜用寬帶資源的方式：

　　（1） 私拉專線；（2）共享上網；（3）盜用MAC地址上網；（4）Modem回撥上網。

　　同時NetSniper可以從技術上有效地發現城域網絡(luò )中存在的"黑網吧"，幫助執法機構簡便、快速、有效地定位和打擊"黑網吧"。

三、NetSniper系列設備

　　NetSniper網絡(luò )尖兵的整體系統包括三部分：網絡(luò )尖兵控制器、網絡(luò )配置管理器和日志管理器。

　　針對不同環境的實際需要，NetSniper網絡(luò )尖兵硬件設備--網絡(luò )尖兵控制器被設計成為I和II兩種型號。NetSniper-I和NetSniperII使用相同的網絡(luò )配置管理器軟件和日志管理器軟件。網絡(luò )配置管理器用于配置和管理網絡(luò )尖兵控制器的相關參數。日志管理器用于接收和處理網絡(luò )尖兵控制器發送的日志信息。

　　NetSniper-I適用于檢測和控制私拉專線。NetSniper-II適用于檢測和控制共享上網和盜用MAC地址上網。

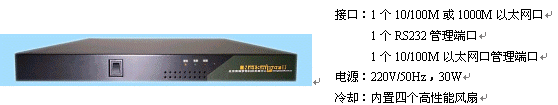

四、NetSniper的外觀及相關參數


五、利用NetSniper精確控制單一網絡(luò )接口用戶數量

　　現有的網絡(luò )運營商在提供接入服務的時候，通常以最初登記的計算機數量為網絡(luò )費用計算標準或給定一定帶寬的專線收取包月費用。至于用戶以后增加多少臺計算機則不聞不問，尤其是撥號網絡(luò )中（ISDN，ADSL）更加沒有相應手段予以控制，因此造成很大的費用流失。針對網絡(luò )運營商細化管理的需求，我公司在NetSniper中特意加入了精確控制同一網絡(luò )接口上用戶數量的功能。

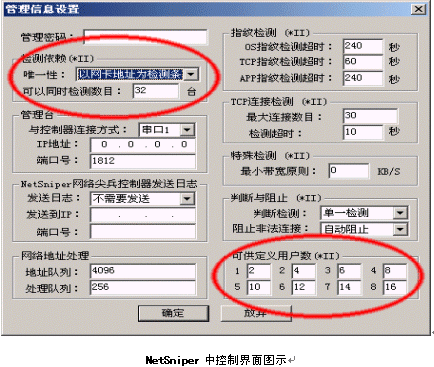

　　由上圖我們可以看出，NetSniper可以方便地根據用戶IP地址或MAC地址控制同一網口用戶數量，用戶數量控制可以分八級，包括單一用戶和無限用戶的缺省設置，一共十級。用戶數量按照按自己的意愿定義每一級用戶可以管理計算機的數量，準確，靈活，是運營商增加接入服務方式的強大基礎。

六、偷逃上網費用的幾種方式及對策：

1、通過接入其他專線進行"地下運營"
2、共享上網（1）利用一個網絡(luò )端口串接若干計算機的情況
3、共享上網（2）利用一個網絡(luò )端口串接其他已連線的用戶
4、非法用戶盜用合法用戶的MAC地址上網
5、利用撥號網絡(luò )接入一個合法網絡(luò )端口串接非法計算機（Modem回撥上網）

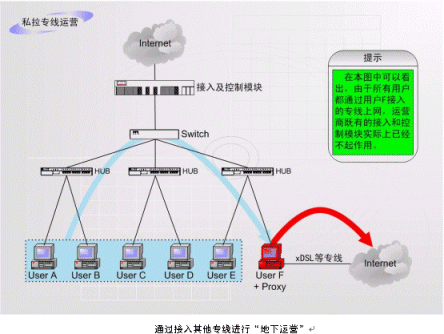

1、通過接入其他專線進行"地下運營"


　　目前所知道的第一種非法運營情況：如上圖中的F用戶合法申請一根ADSL或其他線路然后在自己的計算機中安裝代理服務軟件或者連接一個路由器，就可以糾集若干住戶分攤該專線的租費，并通過該出口共享帶寬訪問外網，而且他們同時還可以享受小區內部網絡(luò )所固有的所有功能。

　　同時也不排除這種可能，就是某些小區考慮到費用等因素，私下與第二家接入商洽談，為同一個小區架設兩個出口，通過不同的接入商提供接入服務。此時，第一個接入商的高額布線費用無法收回。

　　對于中的情況，我們的設備可以及時偵測出所有非法用戶，并及時截斷這些用戶的非法IP包，同時通知系統管理員予以處理。

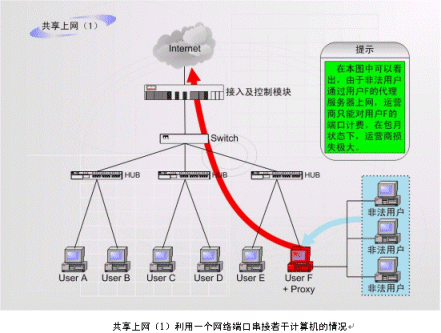

2、共享上網（1）利用一個網絡(luò )端口串接若干計算機的情況


　　非法運營情況之二：如上圖中的F用戶作為運營商的合法包月用戶，上網服務開通以后，在自己的計算機中安裝代理服務軟件或者安裝路由器，這樣就可以隨時糾集若干住戶分攤包月費用，甚至私設網吧。

　　對于上圖中的情況，我們的網絡(luò )監視模塊可以及時發現這種使用者，并且通知網絡(luò )管理員該用戶的資料，以便網絡(luò )管理員酌情處理。比如臨時關閉此帳號，責令改正后重新開放等等。

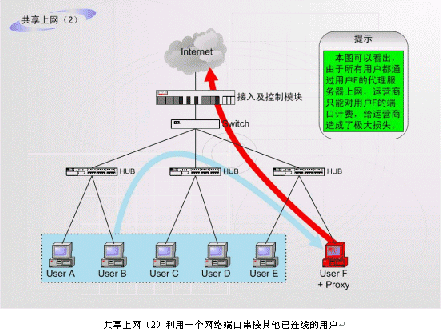

3、共享上網（2）利用一個網絡(luò )端口串接其他已連線的用戶


　　非法運營情況之三：上圖中的F用戶作為運營商的合法用戶，申請上網服務以后，在自己的計算機中安裝代理服務軟件或者連接上路由器，那么其余所有在該網段內的計算機都可以通過這臺計算機上網。

　　在這種情況下，運營商投入資金架設的網絡(luò )，反而成為非法用戶偷逃費用的工具。

　　對于上圖的情況，NetSniper可以及時偵測出所有非法用戶，并及時截斷這些用戶的非法IP包，同時通知系統管理員予以處理。

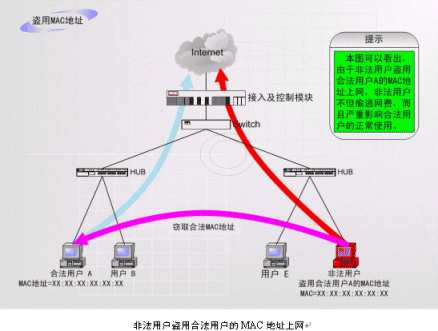

4、非法用戶盜用合法用戶的MAC地址上網


　　目前有許多運營商是通過用戶計算機的MAC地址來限制用戶對網絡(luò )的訪問，由此產生了偷逃上網費用情況之四：用戶F先申請開戶，再報停或欠費停機，隨后盜用合法用戶A的MAC地址上網。通過這種手段，用戶F不用付任何費用就可以上網了。

　　在這種情況下，運營商不但無法收取用戶F的上網費用，而且由于合法用戶A的MAC地址被盜用，引起A無法正常上網，導致運營商提供的服務質量下降。

　　對于上圖中的情況，NetSniper可以及時檢測出所有的利用不正當手段上網用戶，一旦查獲非法IP包立刻將其截斷，同時通知系統管理員予以處理。

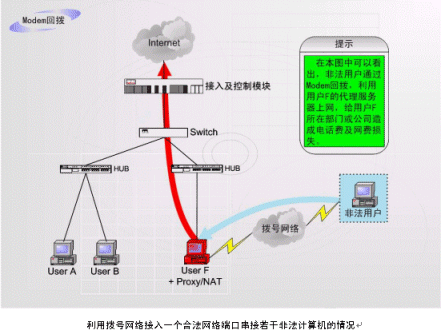

5、利用撥號網絡(luò )接入一個合法網絡(luò )端口串接非法計算機（Modem回撥上網）


　　這是在企業網絡(luò )中常見的情況：如上圖中的F用戶作為企業的合法用戶，上網服務開通以后，有操作人員在F計算機中安裝代理服務軟件、NAT軟件或者安裝路由器軟件，再安裝Modem等遠程接入設備。非法用戶在遠端通過Modem等接入設備與網絡(luò )相連接。

　　非法用戶通過回撥的行為，不但浪費了企業的上網費用，而且還大量浪費企業的電話費。對于上圖中的情況，NetSniper網絡(luò )尖兵可以及時發現這種使用者，并且通知網絡(luò )管理員該用戶的資料，以便網絡(luò )管理員酌情處理。比如臨時關閉此計算機的使用權利，責令改正后重新開放等等。

七、NetSniper的使用

1、用NetSniper-I阻止"私拉專線"

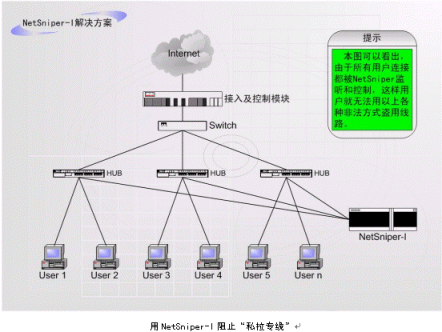

　　在中上圖中可以看到，我們的設備同時監聽多至8臺HUB。產品安裝簡便，在HUB上只需要一個網口即可。作為一種檢測設備，NetSniper以數據接收為主，基本不發送數據，所以對帶寬幾乎是零占用，對傳輸效率沒有任何影響。

　　此時， NetSniper監控非法出口上網的用戶并攔截所有非法用戶的IP包，使其處于"離線"狀態（由于申請另外專線的用戶，其申請和使用行為是合法的，所以我們不對該用戶采取任何監視與干擾措施，我們的工作目的是阻止非法的運營行為）。

　　完成以上捕捉的同時，我們的設備并不對這些用戶應有的權利造成任何傷害，不降低網絡(luò )的傳輸效率，不侵害用戶的隱私權益，甚至小區內用戶內部的局域網信息文件傳遞也分辨的清楚明白，實現只對非法使用現象的精確打擊。

2、用NetSniper-II控制共享上網、盜用MAC地址上網和Modem回撥上網

　　使用NetSniper-II可以有效的控制共享上網、盜用MAC地址上網和Modem回撥上網的情況。

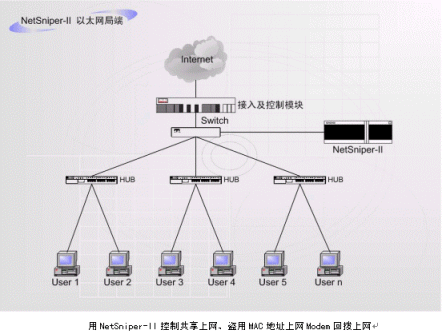

　　上圖中，NetSniper-II可以對網絡(luò )內部各用戶進行檢測，一旦發生某個用戶安裝代理服務器軟件，其他用戶通過該用戶的接口上網偷逃網費的情況，或發現盜用MAC地址上網及通過Modem回撥上網的情況，NetSniper-II即可定位這些用戶，并且采取通知系統管理員或自動封堵非法用戶等措施。

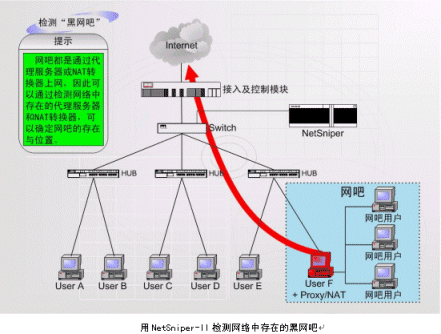

3、NetSniper-II檢測網絡(luò )中存在的黑網吧

　　網吧都是通過代理服務器或NAT轉換器上網，因此可以通過檢測網絡(luò )中存在的代理服務器和NAT轉換器來確定網吧的存在與位置。
NetSniper可以有效地檢測出網絡(luò )中存在的代理服務器或NAT轉換器，以及它們所管理的計算機數量。


（1）"NetSniper網絡(luò )尖兵"是一臺每天連續24小時工作的智能計算機設備，可以有效地大幅度提高管理效率，降低管理成本。

（2）彌補目前"群眾舉報->執法機構確認->執法機構打擊"這種模式的不足，"NetSniper網絡(luò )尖兵"可以幫助執法機構更加全面、準確地打擊"黑網吧"。

（3）使用"NetSniper網絡(luò )尖兵"可以發揮技術的優勢，將管理工作做在平時，避免現有的突擊式管理：一有悲劇發生，就集中采取暴風驟雨式的檢查整頓，高潮過去后又常常風平浪靜，管理和經營又回到各自原來的軌道上，執法與非法經營彼此相安無事。

（4）"NetSniper網絡(luò )尖兵"使用起來非常方便，和運營商現有的設備配合極其簡單：不需要改變現有的網絡(luò )結構、不影響網絡(luò )的性能、與用戶無關、集中維護、控制模式靈活。

4、NetSniper-II在局端的運用

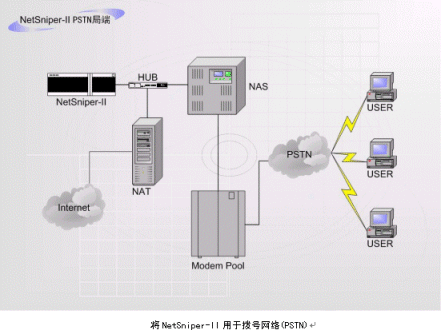

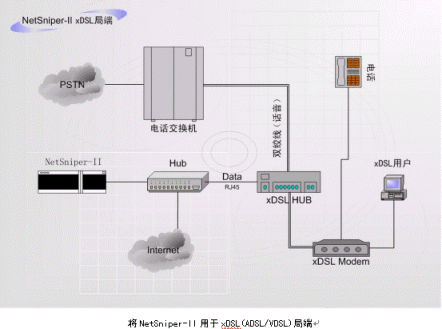

　　NetSniper-II也可以作為局端設備，用于xDSL（ADSL/VDSL）、PSTN（電話撥號網絡(luò )）、HFC（有線電視網絡(luò )）等。此時，NetSniper-II能夠有效的防止控制共享上網、盜用MAC地址上網和Modem回撥上網的情況發生。下面兩個圖例指出了如何將NetSniper-II用于局端。


　　在這三個圖中，局端使用了NetSniper-II，如同在以太網絡(luò )的環境下一樣，NetSniper-II可以對網絡(luò )內部各用戶進行檢測，一旦發生某個用戶安裝代理服務器軟件，其他用戶通過該用戶的接口上網偷逃網費的情況，或發現盜用MAC地址上網及通過Modem回撥上網的情況，NetSniper-II即可定位這些用戶，并且采取通知系統管理員或自動封堵非法用戶等措施。



八、與現有方案比較

　　正是種種偷逃網費情況的出現，運營商投入大量財力物力鋪設的網絡(luò )連接設備被非法使用，無法按時回收投資。從長遠的觀點來看，這種現象也阻礙了運營商同大量潛在用戶的密切交流，無力推進更新的增值服務。從而影響了寬帶行業的發展。

　　根據市場調查，目前類似的這三種情況在寬帶住宅區內已有抬頭的趨勢，尤其在校園網內更是如火如荼，讓網管人員束手無策，運營商頭痛不已。通常說來，校園網是Internet的實驗應用基地，那里的任何"新發現"很快就會(huì )在整個互聯網用戶中普及。

　　然而，目前市場上尚未出現任何簡單有效的針對性的解決辦法。所以，有的運營商為防止這種可怕現象的蔓延，被迫采取劃分VLAN的方式把所有用戶分隔開來，使其不能相互通信。

　　我們只要了解一下VLAN技術，便知道其中運營商不得已的苦衷。

　　VLAN，又稱虛擬局域網，是由位于不同物理局域網段的設備組成。雖然VLAN所連接的設備來自不同的網段，但是相互之間可以進行直接通信，好像處于同一網段中一樣，由此得名虛擬局域網。
因此，運營商被迫采用VLAN的根本原因只是利用VLAN的網間隔離特征。

　　正是這個原因，VLAN技術的設計目的應用根本就不是針對目前所發現的非法用戶的私自應用現象。用VLAN方式來解決這種問題，就象利用一副藥的副療效來治療病癥，得不償失還將有其他無法估量的副作用。

我們僅僅分析幾種弊端：

　　1、VLAN劃分需要能夠支持VLAN的專用交換機，價格高出普通交換機很多，直接增加了建設成本。

　　2、更重要的是用于網管的人力資源空前浩大。因為，如果根據交換機端口定義VLAN，通常很容易用某種拖放軟件把一個或多個用戶分配到特定的VLAN。在非交換環境里，移動、添加或更改操作很麻煩，有可能要改動接線板上的跳線從一個集線器端口移動到另一個端口。基于MAC地址的VLAN分配方案確實可使某些移動、添加和更改操作自動化。但為了用戶的計算機可以連接交換網絡(luò )的任何一個端口，所有通信量均能正確無誤的到達目的地，管理員仍要要進行VLAN初始手工分配，需要接入商投入大量的勞動。事實上為了完全避免非法使用網段，需要將全部的用戶都隔離開，使用VLAN劃分網段的數量和用戶數量相等，這種網管的工作量將讓人難以接受。

　　3、即使采用VLAN分割完畢后，所有的用戶分隔后又成為了信息孤島狀態，除了簡單的上網瀏覽服務，再難享受運營商提供的增值服務和園區內充分的局域網帶寬了。

　　4、采用VLAN隔離以后，雖然可以避免一部分利用現有網絡(luò )資源非法使用情況，但仍然無法避免利用一個包月接口串接若干計算機或開網吧等最?lèi)毫拥那闆r發生。

　　5、作為一種檢測設備，NetSniper以數據接收為主，基本不發送數據，所以對帶寬幾乎是零占用，對傳輸效率沒有任何影響。

　　6、NetSniper檢測網絡(luò )上的IP包，并可以選擇攔截所有非法用戶的IP包，使其處于"離線"狀態（由于申請另外專線的用戶，其申請和使用行為是合法的，所以我們不對該用戶采取任何監視與干擾措施，我們的工作目的是阻止非法的運營行為）。

　　7、我們的設備并不對這些用戶應有的權利造成任何傷害，不降低網絡(luò )的傳輸效率，不侵害用戶的隱私權益，甚至小區內用戶內部的局域網信息文件傳遞也分辨的清楚明白，實現只對非法使用現象的精確打擊。

　　NetSniper網絡(luò )尖兵系列產品的工作專一，安裝、配置簡單，免維護。我們提供的標準配置就可以滿足絕大多數網絡(luò )監控的需求；系統的性能可以根據硬件進行優化，可靠性高, 是寬帶網絡(luò )運營商與系統集成商的最佳選擇。

注：
　　NetSniper及網絡(luò )尖兵的名稱以及相關技術的知識產權屬上海上大雷克網絡(luò )系統有限公司所有。其他產品及技術屬于各自的擁有者。

上海上大雷克公司供稿 CTI論壇編輯
