SPAS-2000 可編程交換機

2003/04/01

　　SPAS可編程交換機提供多種接入服務，包括七號、一號、V5、PRA、ASL，并提供各種接入信令之間的靈活轉換。它具有E1和T1兩種接口，是一種開放、先進、靈活、高效并易于擴展的接入服務平臺。系統在開放性，先進性，靈活性、擴展能力等諸方面具有強大的技術優勢。是目前國內先進的擁有完全自主知識產權和高性能價格比的可編程交換平臺。

一、 系統硬件結構介紹

　　SPAS-2000平臺由SPAS-DTS框和SPAS-SAS框組成。SPAS-DTS框負責各種信令的接入，是一種可編程的交換機。SPAS-SAS是用戶接入框，主要負責ASL用戶、DDN、環路中繼等用戶接口的接入。

1．1 硬件結構特點：

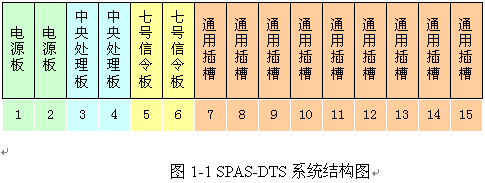

　　1. SPAS-2000是基于ISA和PCI總線的工業PC開發的產品，它采用了模塊化設計結構，確保系統的可自由擴展性和整體性。單個模塊能實現2KX2K無阻塞交換。SPAS-2000 可編程交換機結構圖如下：

　　2. 硬件接口豐富：SPAS-DTS具有七號板（SS7）、中繼板（DT）、語音板（VOC）、多功能信號音板(MFU)， SPAS-UAS提供多種用戶接口板

　　3. 電源雙備份機制使系統高度可靠

　　4. MPU板有一個10/100Base-T以太網口，提供與網管、CTI、和其他SPAS模塊的通信

　　5. 系統采用分級控制、群機處理技術以提高系統的處理能力和可靠性

　　6. 標準機架式結構，實現所有功能板上架

1．2 SPAS-2000 數字中繼接入框板卡功能介紹

1) 七號信令處理板（SS7）

• 用以實現七號信令數據鏈路層功能（MTP L2）,MTP L2功能由SS7專用信令處理芯片和單板上的CPU協同完成;
• 七號信令板上有兩條信令鏈路。板卡設計基于ISA/PCI總線，通過板上的小交換網，可選擇PCM傳輸系統一次群 ( 2Mb/S ) 中的任何兩條64 kb /s時隙，作為傳送信令的雙向數據通路。
• 在七號信令板上還設計了四路導通校驗電路，以完整實現CCITT No.7 TUP層的要求。2塊7號信令板，提供4條信令鏈路的連接。

2) DTU板：SPAS系統單個模塊同時可以插7塊DT板，DT板有以下特點

• DT板中的E1高度集成，共有8個E1，同時又提供最大的靈活，每路E1可任意指配為：PRA、R2MF、TUP、ASL、V5TRK
• 在DT板中同時設計了8條HDLC與8個E1對應，提供靈活的信令配置
• 接口板支持E1和T1

3) 多功能信號音板（MFU）：可以插在DTU的通用槽位，也可以插在14、15槽位。當插在通用槽位時，可以處理256路，在14、15槽位時，可以處理192路。它具有以下功能

• MFC前向收/后向發、MFC后向收/前向發
• DTMF收、各種信號音發（多達60多種信號音的發送）、特殊信號音檢測（傳真音、忙音等）
• FSK收/FSK發
• 語音U LAW/ A LAW 轉換：每塊板最多可以實現128通道的U LAW和A LAW的轉換
• 配置靈活：有4塊DSP，每塊DSP分管64路，可分別配置實現

4） 語音板（VOC）：

• 提供100M以太網接口
• 支持240路語音錄放
• 內置Flash可存儲30分鐘的語音錄音
• 含8路傳真
• 具有DTMF檢測功能
• 支持IP(H.323)協議

1．3 SPAS-2000 SAS用戶接入框：

　　SAS用戶框提供4個E1即120路語音的接入，通過中繼卡板與SPAS-DTS主接入框DT板的E1連接，通過ABCD碼/CAS傳輸信令。它支持以下用戶接口：

1） 模擬用戶板（ASL）：每塊板有8路用戶
2） DDN板：支持N x 64K傳送速率
3） 環路中繼板(FXO/FXS)：每塊板8路，支持極性反轉檢測
4) E/M用戶板：每塊板8路

二．SPAS-2000系統特點

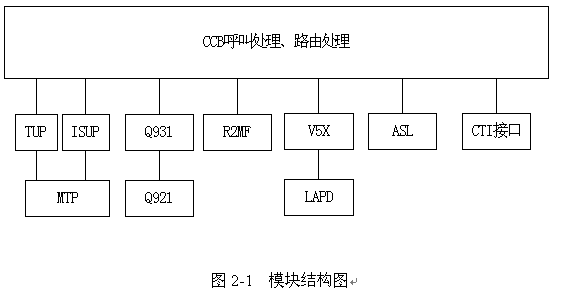

1） 模塊化結構：SPAS可編程交換機的設計基于開放標準，采用了模塊化的結構，其模塊結構參看圖2-1：

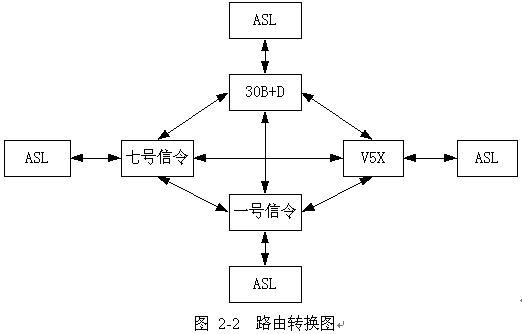

2） 多信令接入：系統支持國內常用的信令接入服務，并實現了所有信令之間的自由轉換，參看圖2-2。能提供靈活的路由配置方式，方便配置各種路由，如最低成本路由，不同業務需求路由等。


3） 豐富的硬件資源：基于SPAS-2000平臺提供了多種硬件接口資源，包括語音資源、傳真資源、IP資源、會(huì )議資源、DTMF/MFC收/發號資源、標準E1/T1接口、用戶接口（ASL、DDN、環路中繼）等。通過不同資源的組合，可作為多種業務應用的平臺使用。

4） 開放的接口：對外提供標準的TSPI接口，用戶可以通過標準TAPI調用進行二次應用業務開發；可以與第三方的IVR流程生成器對接。

5） 容量大：?jiǎn)螜C框配置可達56個E1，2K X 2K交換網絡(luò )，通過機框級連可平滑擴容達到240個E1，8K X 8K 交換網絡(luò )。完全滿足信令轉換、呼叫中心、統一消息等各種應用。

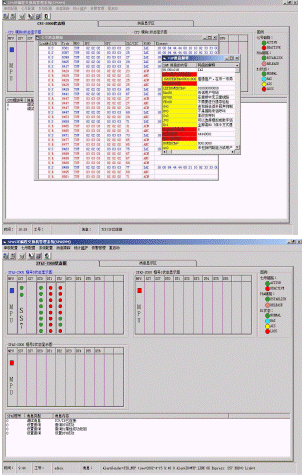

6） 強大的網管功能：SPAS可編程交換機提供了強大的網管功能，它基于全圖形化的界面設計，示例圖見2-3，包括：

• 數據配置：板卡資源配置、局號路由配置、七號配置、V5配置等，配置數據在線修改，新配置數據后，同態加載或卸載資源，不影響其他資源的正常運作，不需要重新啟動程序
• 跟蹤、監控、維護：信令分類跟蹤、通道狀態監控、信令鏈路和通道狀態的維護
• 信令分析：對跟蹤收集的信息進行信令解釋
• 靈活的號碼編輯功能：被叫號碼前綴增加、刪除，用戶可修改指定呼出時的主叫號碼
• 呼叫統計：實用的呼叫統計功能，對階段內呼叫流量準確反映
• 詳細的告警消息：直觀的告警平臺，完整顯示、記錄交換機運行期間的所有告警事件
• 嚴格完善的管理員認證：交換機管理員分級管理，權限靈活設置，保證交換機安全運行
• 所有功能配置即時生效：不需中斷服務和重新啟動交換機
• 遠程控制：交換機IP地址在線修改，版本在線升級，看門狗靈活關閉開啟，程序運行穩定安全

7） 處理能力強：七號單個鏈路呼叫其BHCA值為44900次/小時，雙鏈路呼叫，其BHCA值為73000次/小時，系統整體處理能力為13萬次/小時。

8） 高度可靠：千萬次以上呼叫測試，呼損小于萬分之一。參看附件大話務量測試。

9） 通過信息產業部測試并獲得入網許可證。

10） 高性?xún)r(jià)比：由于SPAS-2000高集成度和一體化設計，使其建設成本降低，意味著集成商贏利空間的增強。
