SF-640信令信號采集系統
2004/04/19
產品簡介
隨著通信技術的不斷發展，通信網絡(luò )日益復雜，信令是通信網的神經，支撐和控制著通信網的正常運行。七號信令目前是國內最主要的局間信令，在固定網、移動網上都得到了廣泛采用。與七號信令相關的采集、監測、監控等應用有非常廣闊的市場。 我公司研制的SF-640信令信號采集系統具有容量大、接口類型豐富、維護方便、穩定可靠等特點，目前已經通過了信息產業部的測試，可廣泛應用于落地短信、錄音系統、實時計費及網間計費、詳細的故障分析、日常維護、網絡(luò )性能分析和基于信令監測的增值業務等領域。我公司團隊中的幾位主要技術人員均在電信領域中的交換、信令、IP協議、網管、嵌入式操作系統等方面有多年的實際工作經驗。SF-640信令信號采集器是基于SPAS可編程軟交換平臺這一思想開發的。它和一般脫胎于測試儀表的信令采集系統有以下不同：
1）每塊單板上具有100M以太網接口： 此功能方便組網和維護，也可通過此接口和主機通訊完成各種應用功能；
2）模塊化設計，超大容量可平滑擴容
七號信令網管系統只對骨干網的信令進行采集，數量相對較少，用測試儀表或工控機插卡的方式可以解決。而信令計費是對全網的所有信令鏈路進行數據采集，其容量要求很大。傳統方案是無法滿足要求的。
3）電信級產品，支持熱插撥、雙備份
七號信令網管監測系統對可靠性要求較低，因為七號信令網本身的故障較少，因而監測系統只要不和信令網同時發生故障（此概率很小），運營商即可接受。因此，運營商不要求熱插撥、雙備份。這樣，用測試儀表或工控機插卡的方式可以勝任。而信令計費系統一旦發生故障直接導致話費損失，這是電信運營商絕對不能容忍的，因此熱插撥是必須的。
SF-640技術特點
·容量大：?jiǎn)涡帕畈杉逯С?4對信令鏈路
·采集數據類型多：可配置成采集七號信令、HDLC、透明數據流
·支持采集的接口類型多：可以采集七號信令網固定網絡(luò )的直連、準直連鏈路和移動網絡(luò )的A接口、B接口、C接口、D接口、E接口、G接口及與PSTN、SC短消息中心及其他接口的所有七號信令鏈路
·支持的協議廣：支持中國七號信令各層協議：MTP、MTUP、TUP、ISUP、SCCP、TCAP、MAP、BSSMAP、BSSOMAP、DTAP、INAP、CAP
·配置靈活：支持圖形界面網管和控制終端兩種配置方式
·支持自動檢測SS7、HDLC信令時隙通道
·內置大容量交換網，信令鏈路和E1靈活指配
·軟件遠程下載，升級、維護方便
·具有完善的統計功能
·輸入信號經高阻隔離適配，安全可靠

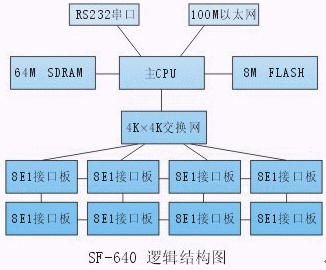

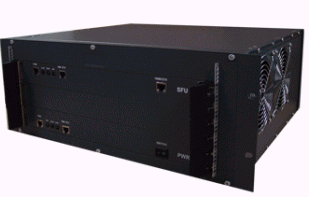

SF-640硬件構成
主CPU采用MOTOROLA公司的高速雙處理器內核芯片，CPM內核專門處理外設接口，包括256條HDLC、100M Ethernet、10M Ethernet。而POWERPC內核則處理應用程序
交換網容量 為4K X 4K，能實現4096 X 4096無阻塞交換。 每E1接口板支持8個E1。SF-640母板可以插8塊E1接口板，具有64個E1接口
內置64M SDRAM，使系統有很大的存儲空間
SF-640可以通過10M/100M以太網級聯擴容
SF-640的接口指標
·E1接口數：每信令采集板64個E1，支持75歐姆（非平衡）和120歐姆（平衡）接口
·信令鏈路數：支持64對64K SS7 link或128對64K HDLC link或2對2M SS7 link采集
·信令鏈路速率：64Kbit/s，Nx64Kbit/s ( N=1 to 31 )，16Kbit/s，2Mbit/s
·64K透明數據鏈路數：支持128對64K透明數據采集
·采集數據輸出接口：100M以太網
·雙電源互為備份
·信令采集板可熱插拔
SF-640性能指標
·高阻跨接支持ITU_T G..703，接口2.048Mbit/s，誤差100ppm
·HDB3碼、AMI碼
·輸入阻抗大于50K歐姆
·支持CRC4復幀
·平衡、不平衡兼容
·抖動容限大于1.5UI(20H z-2.4KHz )
·回波損耗大于100dB(102KHz-2048KHz)
·線性衰減38dB
·導線衰減補償6dB
·內部信號放大12dB或30dB
SF-640用戶接口配置
數據配置
·傳輸鏈路參數設置：定義鏈路名稱、線碼選擇（HDB3、AMI）、阻抗選擇（高阻或低阻），同步時鐘設置、時間設置
·信令鏈路參數設置：
協議類型：根據實際測試接口類型選擇對應的協議；
時隙選擇：根據實際情況正確選擇信令所在的時隙（1-31）
速率選擇： 16K、64K、2M
·支持64K透明數據流采集
·輸出接口設置：IP地址、端口號
·采集系統主從備份設置：根據具體需要設置信令鏈路采集主從備份，當主采集系統告警時，自動從備份采集系統采集傳輸數據
統計功能
鏈路統計：FISU，LSSU，MSU的個數和比例；重發MSU，錯誤信號單元的個數和比例。在此基礎上計算每條鏈路負荷。
告警監視
SF-640能夠監測到每個信令鏈路上的傳輸告警和信令告警。
·傳輸告警包括：
E1接口：No Signal，AIS，No Frame，Distance Alarm
·信令告警包括：
信令告警：No Frame
信令錯誤：Truncated，7 Ones，Too Short，CRC-16 Error
SF-640能立即顯示告警的狀態，并且能把告警保存在日志文件中或者通過數據接口或網絡(luò )接口通知后臺服務程序。
條件過濾
消息過濾條件、告警過濾條件。

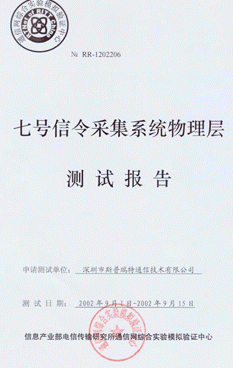

信息產業部測試報告
斯普瑞特公司供稿 CTI論壇編輯
