Haion VoIP技術白皮書

2003/05/14

一、序言

　　對于許多大中型企業、外資企業來說，每月都會(huì )產生巨額的國際、國內長話通信費用。雖然企業可通過使用IP電話等方式節約話費，但其冗長撥號和身份及密碼驗證將給我們的工作帶來不便，當線路忙無法接通時，重撥顯然非常麻煩，且總的話費成本依然巨大，不能從根本上解決巨額話費的問題。而Haion系列VOIP語音網關（Gateway）徹底解決了上述問題，從根本上消除了長話通信費用，且提供多種型號產品，供用戶根據自己需要選擇，可以不斷擴展IP語音端口， "邊發展邊升級" ，經濟靈活。

　　VOIP全稱：Voice Over Internet Protocol，Internet電話技術是目前Internet應用領域的一個熱門話題。它實現了語音在Internet上的實時傳送。其基本原理是：通過語音的壓縮算法對語音數據編碼進行壓縮處理，然后把這些語音數據按TCP／IP標準進行打包，經過IP網絡(luò )把數據包送至接收地，再把這些語音數據包串起來，經過解壓處理后，恢復成原來的語音信號，從而達到由互聯網傳送語音的目的。IP電話的核心與關鍵設備是IP網關，它把各地區電話區號映射為相應的地區網關IP地址。這些信息存放在一個數據庫中，數據接續處理軟件將完成呼叫處理、數字語音打包、路由管理等功能。在用戶撥打長途電話時，網關根據電話區號數據庫資料，確定相應網關的IP地址，并將此IP地址加入IP數據包中，同時選擇最佳路由，以減少傳輸時延，IP數據包經Internet到達目的地的網關。在一些Internet尚未延伸到或暫時未設立網關的地區，可設置路由，由最近的網關通過長途電話網轉接，實現通信業務。

VOIP主要優點：

（1）、消除長途話費。企業成功使用VOIP語音網關之后，能夠完全消除公司各分部之間高昂的跨國，跨區長途話費。新一代VOIP的外線打出功能還將覆蓋面由公司內部各點之間擴大到城市與城市，國家與國家之間。
（2）、清晰、穩定、低延時的話音質量。
（3）、先進的撥號規劃。先進的撥號規劃和地址對應功能，令其輕而易舉的連接到PBX交換機上，靈活且多樣化的撥號通達各個目的地。
（4）、節省帶寬資源。電路交換電話消耗的帶寬為64kbit/s，而IP電話只需8-10kbit/s，從而節省了帶寬，降低了成本。
（5）、便于集成智能。VOIP電話網集成了計算機網的智能模塊，可以靈活地控制信令和連接，有利于各種增值業務的開發。
（6）、開放的體系結構。IP電話的協議體系是開放式的，有利于各個廠商產品的標準化和之間的互相連通。
（7）、多媒體業務的集成。IP電話網絡(luò )同時支持語音、數據、圖象的傳輸，為將來全面提供多媒體業務打下了基礎。

二、Haion產品系列及主要技術優勢

Haion產品型號、功能一覽表：

型號	描述
HGW－902	1Phone+1Line，1Ethernet
HGW－902S	2Phone，1Ethernet
HGW－904	1Phone+3Line，1Ethernet
HGW－904S	4Phone，1Ethernet
HGK－104	1Phone+3Line，1Ethernet，Embedded Gatekeeper
HSP－2224	2Phone+2Line，4LAN+1WAN，Bandwidth Manager，NAT，H.323NAT
HSP－2000	Main Chassis，1LAN+1WAN，4 voice module slots，Up to 16 voice channels per chassis，Bandwidth Manager，Stackable，Embedded Gatekeeper
HM－400	4Line voice module for HSP－2000
HM－400S	4Phone voice module for HSP－2000
HM－422	2Phone+2Line voice module "Life-line" ready

aionVOIP產品技術特點與主要功能：

　　HaionVOIP是集成了VOIP網關、帶寬管理、流量控制、包封裝等功能于一身的產品。HaionVOIP支持所有一般VOIP網關功能。它可以象PBX一樣完成現有電話交換、設置功能，同時，不需要改變任何操作達到節省電話開支的目的。它還支持帶寬和流量管理功能來管理和控制昂貴的Internet帶寬資源。HaionVOIP另一個特殊的應用是可以動態的分配、有效的管理Internet帶寬，以保證一些重要的服務和用戶擁有最大的帶寬，它極大的提高了網絡(luò )的利用率。

HaionVOIP產品主要性能、特點：

·高品質語音及傳真

H．323 V2完全相容

支持QoS（服務品質保證）

·語音及傳真恢復技術

在包丟失率達到20％的情況下仍可提供良好的傳真效果

·專利ToneFlash技術

自動學習Line端口與電話交換機之間的斷線狀態

·高效能

采用最佳的數碼訊號處理器及實時系統設計

·支持PPPoE & DHCP動態IP
·Web，Telnet & Console管理

·OS操作系統可更新升級

HaionVOIP產品技術優勢：

1、采用了QoS優先通信保障技術大大提高帶寬利用率，防止語音的劣化。
2、可堆疊的模塊化技術，讓用戶可以根據目前的實際需求及未來發展選擇適合目前情況并能不斷擴充的解決方案。
3、IP共享技術（IP sharing），目前市面上絕大多數產品只能提供單獨的電話通信功能，而不能通過語音網關實現上網。Haion HSP型號提供IP共享功能，讓用戶僅僅通過Haion語音網關就可以實現打電話與上網兩不誤。
4、 Bandwidth Management功能和CDR（call detailed records）功能可以非常有效的管理Internet帶寬資源和通話記錄。
5、嵌入式的Gatekeeper功能（HGK-104、HSP-2000）可以減少用戶設備投資，更方便管理。
6、支持多種廣域網絡(luò )接入方式，支持動態IP地址解析，即可以支持ISDN、ADSL、DDN、寬頻網、有線電視網等各種接入方式。
7、提供Phone、Line兩種接口，靈活，真正適應中國及國際市場。
8、方便靈活的快捷方式設置及號碼資源分配方式，同各種PBX連接時非常實用。
易于加密，安全性好，保密性強。
9、可支持多種電話機接入方式：電話機接入PBX方式、電話機直接接入方式，滿足實際應用中的連接。

三應用方案

　　為了構造企業內部IP電話系統，我們提出了以下解決方案，利用我司的IP電話語音網關產品，將總部和分部的任何一個辦公室的電話，通過vpn虛擬專網和DDN專線連接在一起構成一個大的虛擬PBX，使所有人都能利用IP電話處理相關業務，充分利用有限的IP電話中繼資源，使用免費電話和實現語音加密，構造真正的內部數據處理和語音加密的系統。

　　以下以某企業為例，說明企業內部IP電話系統的解決方案。

1、設計目標及基本要求
① 、設計目標：
利用企業已有網絡(luò )（或新建網），接入Haion語音網關系列設備，將總部和分部之間的業務網提升為一個數據話音綜合網，使總部和分部之間構成一個企業內部的電話網。免去企業內部的長話和市話費用，更使企業內部業務管理、辦公自動化提升到一個更高的水平。

② 、基本要求：
⑴、所建的擴展系統目前是最先進的，且要保持五年以上的可用性。
⑵、企業內部各部門之間的通信，保證業務數據第一，數據通道暢通，業務數據安全可靠，同時話音質量要高。
⑶、盡量利用原有設備，節省投資。
⑷、要保證系統將來的可擴展性。
⑸、保證內部電話使用的方便性，電話號碼的一致性。

2、方案選擇
① 、網絡(luò )選擇：
根據各企業的具體情況和業務需求，選擇DDN、vpn虛擬專網作為語音提升的主網，利用專網將總部和分部之間的數據和話音進行綜合通信。用DDN、vpn虛擬專網繼組成數據、話音綜合網已是目前全球企業網絡(luò )的首選。

② 、設備選擇：
為了保護用戶的初期投資，保持系統的高性能，滿足將來擴充的需要。采用HSP-2000語音網關作為總部的語音網關設備，分部采用HGW-904和HGW-902S語音網關設備。總部的HSP-2000語音網關設備可以增加相應的模塊或進行堆疊，利于將來擴大語音網關的功能，以滿足更高的需求。

③ 、拓撲結構及通信方式：
利用企業原有的業務數據網，采用以總部為話音接入中心的集中處理模式，二級架構，呈樹形結構。總部辦公室的電話通過語音網關設備，由DDN或vpn虛擬專網、路由器接入數據網。如果為總部的電話則由總部的語音網關設備進入總部的話機，如果為分部的電話，則進入分部話機。從而實現了整個企業內部的電話網通道。

四、方案說明

1、企業數據語音綜合網絡(luò )結構。

　　總部采用可堆疊的HSP-2000，通過IP網絡(luò )（互聯網）同各中心或分支機構的相連，利用PBX（小型電話交換總機）的交換能力將話音自動轉到HSP-2000上，通過數據專線、VPN或Internet傳輸。可以在HSP-2000上進行流量控制（Bandwidth Management）的設置，把最大的帶寬給最主要的服務和用戶；用戶在使用時只需在分機上先撥IP電話設定號，通過HSP-2000的嵌入式的Gatekeeper進行號碼轉換，便可直接撥打IP電話；用CDR（Call Detailed Records）的功能可以將所有通話記錄到CDR Server方便管理。從而節約大量的長途話費。有兩種情況（具體方案的示意圖如下所示）：

2、網絡(luò )拓補說明

　　公司已建有Internet或VPN企業數據網絡(luò ),對于這種情況，安裝VOIP設備十分簡單，也非常容易理解。總公司如話務量很大時，可選一臺或多臺HSP-2000做堆疊，使用IP sharing功能，以節省公有IP地址。一般的分公司可選擇1臺HGW-902或HGW-904做語音網關。各個點配置的IP接入網關都可與各種類型的用戶交換機，集團電話相連接。移動用戶也可通過本地的VOIP網關撥打長途電話。沒有專用網絡(luò )，采用ADSL上網的企業也可應用Internet建立自己的IP電話網絡(luò )。由于A(yíng)DSL撥號上網一般不能分配到固定的IP地址，IP語音網關連接在局域網上，配置的是局域網內部IP地址，所以每次上網后不能自動獲取對方的IP地址，導致不能通信。HSP-2000采用獨有的嵌入式Gatekeeper技術和設計，支持PPPoE & DHCP 動態的IP，完全解決了上述問題，滿足了ADSL用戶VOIP的需求。

　　從交換機到HGW-904的接口，既可以用分機端口，也可用外線端口。

（1）當用分機端口（Line）時，呼叫對方先撥打該分機號碼，HGW-904會(huì )

　　自動應答并提供撥號音；再撥對方網關號碼。如果對方也是Line接口，就直接
撥分機號或外線號加#號；如果對方是Phone端口，接交換機的外線，則撥該Phone端口號。

（2）當用外線口（Phone）時，呼出的方法改為撥端口號，然后跟前一種情況一樣。

3、網絡(luò )結構中電話的使用說明

(1)、總部
總部分機→分部A所在地的公網
201→公網電話號碼：提話機→撥9→撥300→撥公網電話號碼→通話
總部分機→分部B的分機
201→401：提話機→撥9→撥401 →通話
總部分機→分部B所在地的公網
201→公網電話號碼：提話機→撥9→撥400→撥公網電話號碼→通話
公網電話→總部
公網電話→2222222：按照以上撥號方式可以進入整個公司電話網

(2)、分部A
分部A分機→分部A所在地的公網
301→公網電話號碼：提話機→撥300→撥公網號碼→通話
分部A分機→總部分機
301→201：提話機→撥201 →通話
分部A分機→總部所在地的公網
301→公網電話號碼：提話機→撥200→撥公網電話號碼→通話
分部A分機→分部B的分機
301→401：提話機→撥401 →通話
分部A分機→分部B所在地的公網
301→公網電話號碼：提話機→撥400→撥公網電話號碼→通話
公網電話→分部A
公網電話→6666666：按照以上撥號方式可以進入整個公司電話網

(3)、分部B
分部B分機→分部B所在地的公網
401→公網電話號碼：提話機→撥0→撥公網號碼→通話
分部B分機→總部分機
401→201：提話機→撥9→撥201 →通話
分部B分機→總部所在地的公網
401→公網電話號碼：提話機→撥9→撥200→撥公網電話號碼→通話
分部B分機→分部A的分機
401→301：提話機→撥9→撥301 →通話
分部B分機→分部A所在地的公網
401→公網電話號碼：提話機→撥9→撥300→撥公網電話號碼→通話
公網電話→分部B
公網電話→8888888：按照以上撥號方式可以進入整個公司電話網

　　以上撥號方式,因為Haion語音網關和PBX是用模擬中繼線相接，要二次撥號。
　　如果用E1(或EM)方式接口，或者整個公司全部用Haion語音網關取代PBX，可以作到等位一次撥號。

4、無線網絡(luò )中的VOIP應用方案

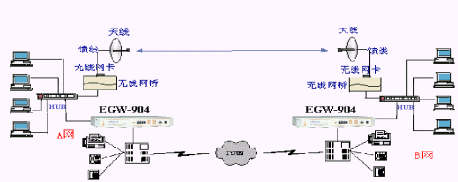

　　在某些地區，因為條件限制或架設線路很困難時，可以采用無線方式下的VOIP應用方案。如下圖所示：

　　A網與B網分別為兩個局域網，通過兩臺WavePoint II無線網橋將兩個局域網連在一起，網橋上的RJ45口或BNC細纜接口與局域網相連。每臺網橋上插有一塊WaveLAN無線PC卡，PC卡的射頻輸出端口，通過饋線接到天線，通過PC卡來完成無線鏈路的連通。無線網橋連接完成后的效果類似HUB級連。IP語音網關-HGW-904的局域網接口(RJ45)連接到局域網的HUB上，根據用戶實際的話務量，選用Line端口接入用戶電話交換機(PBX)，PBX接普通電話機和傳真機，并連接至電話公網(PSTN)。其中所需設備：HGW-904 IP語音網關2臺；PBX或電話機的配置可根據用戶實際需求；無線網橋2臺；無線網卡2塊；天線兩套；饋線若干。此方案亦可應用于兩個需要連接的局域網之間有障礙物遮擋而不可視的情況。此時只需在水平或垂直方向尋找一個能同時看到A與B的位置，并在此位置加入中繼網橋，即可實現A網與B網的連接。實際應用中，設置各異地IP語音網關的對應代碼，在PBX上設定代表?yè)艽騃P電話的數字，代表PSTN外線電話的數字。此無線組網方式其實就是已有企業網的方式，可以完美解決特定地區布線的困難。特別是廣東地區，工廠特別多，發展也特別快。有非常多的客戶可以用這種方式來滿足數據傳輸及VOIP的需求。

五、方案的主要特點

1、 IP電話的使用范圍擴大到幾乎任何一部電話。
2、電話號碼的一致性，方便了用戶的使用。
3、勿需二次或多次撥號，提起話機可直接撥入最終通話終端號碼。
4、可以實現等位撥號、熱線電話、分組撥號等。
5、內部通話功能，業務傳達更加暢通。內部電話撥打無需費用，控制外線方便，節省話費。
6、Haion 語音網關自帶交換功能，可以兼具小交換機的功能。
7、增加了辦公室自動化的功能，加強了企業內部電話管理。
8、勿需更新原有的路由器設備，任何型號、任何廠家的路由器設備都可以使用。

六、方案實施后的受益和效益分析

1、受益
①、確保總部和分部之間的數據通信及電話的保密性，將單一的數據業務網提升為語音數據綜合網。
②、從大趨勢方面講，IP電話是發展的潮流。
③、內部通話功能，確保企業內部之間的日常聯系、業務傳達更加暢通。企業內部電話相互撥打無需另外費用，撥打外線也可方便的控制，可為企業節省可觀的通話費用。
④、增加了辦公室自動化的功能，加強了企業內部電話管理。

2、效益分析
　　以下我們以某企業為例，用具體數據來分析，構建內部IP語音系統后的效益情況。此企業包括一個總部和2個分部。

A：電話資費表

國際長話	港澳臺長話	國內長話
0.80元/6秒	0.20元/6秒	0.07元/6秒
國際IP	港澳臺IP	國內IP
2.40－4.60元/分鐘	1.50元/分鐘	0.30元/分鐘

B：DDN專線資費表
單位：元/月

營業區內營業區間國內長途港澳臺其他
64K 1500.00 2000.00 3500.00 5200.00 26000.00
128K 2000.00 2500.00 5000.00 6800.00 34000.00
256K 2500.00 3200.00 5500.00 7800.00 39000.00
384K 3200.00 4000.00 6200.00 9800.00 49000.00
512K 3800.00 5200.00 7000.00 11400.00 57000.00

C：投資回報及經濟效益的計算方式

N：需要安裝的語音網關數量（進行電話網絡(luò )通訊的地點數）。
P：每臺語音網關設備的價格。
T：所有點之間每月平均長途通話費用。
B：投資回收時間=N*P÷T(月數)。

D：案例說明
分部和總部之間的話費每月：10000.00元
3臺網關設備（及附件）的價格為：
15000.00（總部）+8800.00（分部1）+5800(分部2)=29,600.00
用公式計算，設備投資÷節省電話費用=回報期（月），則回報期為：
29,600.00÷10000.00≈2.96月
總之，該系統的實施，將會(huì )為企業管理現代化及綜合效益的取得奠定基礎。

七企業IP語音網關網絡(luò )的結構和技術實施

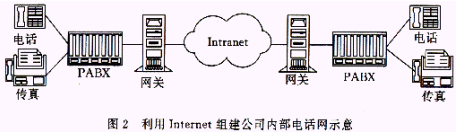

1 企業IP網絡(luò )的結構

　　傳統的企業，語音與數據是分別在獨立的網上傳送的，語音通過PBX交換，數據在通過廣域網互連的LAN上傳送，IP語音網關解決PBX與IP網絡(luò )的互通，其功能如下：

1)查詢：當發端IP網關通過IP網絡(luò )進行電話通信時，需要將被叫號換成對方IP語音網關的IP地址。查詢有兩種方式，一種是通過本地網關，另一種是通過集中式號碼簿服務器。前者的查詢速度比后者要快。集中服務方式還存在單點癱瘓的風險，一旦主服務器不能被訪問或出錯，查詢服務就無法進行。在本地網關查詢方式，中央管理服務器需要將查詢信息的更新情況下載到本地網關。一旦本地網關查詢失敗，立即主動向主服務器申請更新其查詢表。由于企業IP網與Internet有差異，承載IP電話業務所采用的地址映射實現方式也有一定的差異：

　　對于企業網，在本地網關實現地址解析也許更為合適，因為企業網地址解析工作量不大，不會(huì )對網關增加巨大的負荷，節約了查詢時間。而在Voice over Internet中，地址解析功能由Gatekeeper來完成，采用集中方式。

2)連接建立發端網關到收端網關的連接，交換呼叫建立及兼容信息，進行參數的協商及安全性的確認。

3)數模轉換與信號壓縮網關將從PSTN（公用交換電話網）進來的模擬電話信號轉換成數字信號（通常采用64Kbps的PCM編碼方式），如果模擬信號是語音信號，則通常采用DSP技術進行壓縮，然后再打成IP包。

4)解調某些網關僅能處理單一的語音或傳真信號，但不能同時處理兩者。有些復雜的網關設備可以自動判斷究竟是語音還是傳真信號，根據不同信號采取不同的處理方法。對于傳真信號，由于經過傳統傳真機之后己調制成模擬信號，如果用傳統PSTN的方法將它作為話帶數據傳送，適用于壓縮語音的數字信道并不能透明地傳送話帶數據。有效的方法是將模擬傳真信號解調，還原為數字信號，然后使用UDP／IP或TCP／IP傳送。對于實時傳真業務，UDP因其快速特性而較為合適；對于存儲、轉發傳真，TCP／IP因其可靠性而較為合適。

5）解壓及重調制接收端網關完成與發端網關相反的功能。對于語音信號而言，將完成解壓功能；對于傳真信號而言，將完成重新調制以還原為模擬信號并送入傳統傳真機。

　　Haion語音網關產品的企業網IP電話編號與呼叫的優越性在于保護了現有傳統設備如電話機、傳真機、PBX、KTS（鍵控電話系統）等的投資，建立了這些傳統設備與IP網之間的橋梁。

2、企業IP網絡(luò )的技術實施

　　企業網電話編號方案可分為兩級，即網關號與本地電話號。網關號最好易于記憶，如可用網關所在地的長途區號。約定PBX的電話用戶撥9接入PSTN，撥6接入IP網關。

(1)從PBX用戶到PBX用戶,主叫用戶摘機，聽到撥號音后撥6接入IP網關，聽到網關送出的2次撥號音后，繼續撥被叫網關號及被叫用戶的PBX分機號。當本地網關接收到被叫網關號后，進行查詢，將被叫網關號映射為IP地址，并與被叫網關建立UDP／IP或TCP／IP會(huì )話。一旦這兩個網關建立了連接，VOIP呼叫就穿過了WAN。發端網關將被叫分機號傳給被叫網關，后者再傳給被叫PBX，如被叫用戶閑則被叫PBX向被叫用戶振鈴，向主叫用戶送回鈴音。如果被叫用戶忙，則送忙音。一旦被叫用戶摘機，雙方網關就采用UDP／IP進行語音或實時傳真通信。如果雙方網關不能建立連接，或者PBX與網關之間無空閑鏈路，或網關與WAN之間無法建立鏈路，或被叫網關無應答，則主叫會(huì )聽到系統忙音。

(2)專線用戶在IP電話網關上可直接接一部專線電話，主叫方摘機時就直接聽到網關送來的撥號音，之后的過程與（1）類似。被叫方：主叫無需撥任何被叫分機號，直接由被叫端網關向專線電話振鈴，之前的過程與（1）類似。

(3)網外呼叫當被叫端存在PBX時，主叫用戶可以通過企業IP網建立與被叫用戶所在地公網之間的呼叫，對企業網而言即網外呼叫。呼叫的過程如下：主叫撥6與本地網關連接，聽2次撥號音后撥對方網關號，再撥9，如（1）中所描述的類似情況正常，被叫PBX尋找出中繼，主叫用戶聽到被叫用戶所在地PSTN送來的撥號音之后，撥被叫號碼。這也稱為被叫端"泄漏"。如主叫方PSTN用戶撥通PBX，再通過上面所述的過程進行接續，那么就成為兩端"泄漏"。如果被叫仍在企業網內，即為主叫方"泄漏"。

八 Haion語音網關充分解決了以下技術問題

　　對于用戶而言，VOIP必須具備與PSTN相當的質量，企業用戶才樂(lè )于使用，因為用戶畢竟不是使用自己的電話。要得到較為優越的音質，海恒語音網關產品解決了以下幾個方面的問題。

1) 語音編碼必須綜合考慮MOS值、處理時延、編碼速率，隨著DSP技術的不斷發展，可用算法的復雜性來?yè)Q取性能的提高。G.729規定的CS-ACELP是一種較好的選擇。

2) 回波抑制由于VOIP存在不可忽略的時延，回聲問題不容忽視。在遠端混合線圈阻抗不匹配造成的回聲在發端可清晰地聽到。在網關設備中必須采用DSP技術實現回波抑制。

3) 網絡(luò )時延與抖動這兩者是影響語音質量至關重要的因素，通常在接收端采用抖動緩沖器來消除抖動，但是會(huì )帶來附加的時延。VOIP在企業網上比Internet上優越的原因就是因為前者在抖動這個因素上有較好的控制。企業路由器將語音包的優先級在隊列中高于普通包，網關運行RSVP協議。由于DSP的作用，語音編碼的速率低，并且采用靜音抑制技術，故語音占用的帶寬資源很少。對于企業連接LAN的WAN，因其專用性，抖動性能較Internet要好。另一個影響時延的因素是打包，打包的實時性與打包效率是一對矛盾。實際上，究竟聚集了多少語音信息量再打包與帶寬密切相關，在企業網上，這些因素的透明度較高，比較容易尋找到一個合適的門限。

　　海恒語音網關產品從互通走向融合,傳統的VOIP方法是解決PBX與IP網絡(luò )的互通問題，目的主要是繞過長途電話，隨著語音與數據業務融合的需求不斷增強，VOIP技術也發生了深刻的變化，逐漸將PBX功能集成到LAN上。海恒語音網關產品推出了IP PBX產品主要采用業務節點服務器完成傳統PBX功能，采用運行H.323協議的微機作為電話終端，也有直接支持該協議的電話終端。在企業網與PSTN之間設網關設備，以完成與PSTN普通電話之間的通信。除了業務節點服務器外，還有應用節點服務器，可以很方便地實現各種新業務。IP PBX支持分布式結構，對于公司新設遠地分支，可直接采取這體組網方式，這樣就不需要投資于傳統PBX。業務節點處理器與應用節點服務器可以設在總部，供各分部共享。在分部設立一個本地網關，完成與當地PSTN的互通。采用IP PBX不僅解決了語音、數據統一平臺的問題，而且改變了傳統企業VOIP的編號方案，在IP PBX中可采用一級編號方法，無論地理上相差多遠，邏輯上是一個統一的IP網絡(luò )。另外不少企業網中還存在如DECT之類的無繩系統，以解決企業內終端的移動性問題，所以在統一的"企業IP網絡(luò )上增加無線接入功能是非常有前途的。其中一種比較可行的方法是"網上GSM"。網上GSM系統在IP PBX的結構上增加了接入節點、基站，接入節點類似于MSC／VLR、BSC的功能，負責GSM終端接入系統，完成無線資源管理、移動性管理、通信管理的功能。BTS的功能未發生大多變化，遵請GSM的無線接口標準，仍然是完成無線信號收發，只不過需提供以太網接口，提供H.323終端功能，將語音數據封裝于IP包中，GSM手機可以呼叫企業網上任何一種終端，也可以通過網關與PSTN、GSM移動網上的用戶通信。當GSM手機在企業網內通信時，是無需支付通信費用的。當手機超出企業網覆蓋范圍時，接受公用GSM網的服務。隨著PDA（個人數字助理）功能的不斷增強及WAP協議的完善，網上GSM也可支持移動多媒體業務。VOIP在企業網上有更有利的條件，隨著技術與經濟的不斷進步，在企業IP網上實現各種技術的融合，實現真正的多媒體通信，包括移動多媒體通信是必然的趨勢。

海恒科技公司供稿 CTI論壇編輯
