信令與媒體網關GroomerII的卓越IP和SS7處理能力

2006/11/17

1．簡介
　　本文旨在介紹英國Aculab公司的媒體處理網關GroomerII在七號信令和IP領域的獨特處理能力，幫助您了解該產品是如何滿足應用和市場需求的。

2．市場背景

　　通信市場對協議轉換和媒體網關的需求日益強勁。現在，方案供應商、網絡(luò )運營商和企業不但要面對世界范圍內眾多基于TDM的協議，還要適應向NGN過渡期間市場對IP協議（SIP和H.323）的需求。

　　采用H.323或SIP協議，運營商在加速實施基于IP的國內/國際網絡(luò )架構，來突出新業務和建立新的效益增長點的能力。 然而，傳統的TDM設備仍然會(huì )在若干年內存在。這個毋庸置疑的事實說明：電路交換方式正式消失前，業界對網絡(luò )互連和協議轉換的旺盛需求是顯而易見的。

　　采用IP架構提供語音業務的運營商，需要能處理H.323/SIP和電路交換領域的SS7/ISDN PRI (甚至CAS) 之間協議轉換的網關，來保證向企業或個人客戶提供可靠的、高質量的和功能豐富的語音業務的能力。

　　通信設備制造商（TEM）和系統集成商建立呼叫中心和企業解決方案時，也需要這類網關把新型的IP產品和傳統的PBX，抑或R2 CAS網絡(luò )互連在一起。

　　這類網關功能在融合通信領域內的、以語音為中心的應用中也是不可或缺的。只需添加網絡(luò )構件單元，無需建立新的網絡(luò )架構就能引入新的業務，因而顯著減少了開發時間。IP網絡(luò )的實施對增長一個國家的電話普及率也大有裨益；在這個市場里，典型地如：中國、東歐、印度、南美和部分非洲國家，運營商可以據此以低成本迅速鋪開一些基本的話音通信業務。

　　業界分析家普遍認為，網關的地位在通信網內將日益突出。運營商為呼叫中心用戶或企業托管網關設備并不鮮見。這些組織擁有的不僅是網關設備，更是業務。另一方面，傳統語音交換機，如C4/C5和PBX被軟交換和SBC逐步取代的趨勢也在不斷探索中。我們預計這個過程會(huì )在15-20年內完成。

　　所有這一切意味著：業界對網關以及網絡(luò )不同層之間的協議轉換功能的需求將持續升溫。

3．Aculab公司的GroomerII

　　選擇具備不同網絡(luò )之間互連能力的產品涉及多種考慮。原則性的因素包括：豐富的技術特性、軟硬件選擇的靈活性、系統容量、可擴展性、支持、費用及可能涉及的專利限制等；當然還有更重要的就是：協議支持的廣泛性。在這個范疇內，GroomerII能從容應對實際應用中可能遇到的各種挑戰，是業界有口皆碑的解決方案性?xún)r(jià)比不會(huì )輸給世界范圍內的業界任何一款此類產品。

　　作為適應性很強、高密度的協議轉換器，GroomerII還具備路由選擇和交換處理等其他功能，且在不斷發展與完善中。可訂制的GroomerII能同時支持與電路交換網和IP網絡(luò )的連接，可以在各種情景下滿足多種多樣應用的需求。因此，GroomerII作為信令和媒體網關，也能在傳統設備和下一代的IP(H.323和SIP)網絡(luò )的互連方面扮演重要的角色。此外，作為獨立的、完整的設備，GroomerII為客戶提供了巨大的靈活性，支持眾多的、傳統上必須由單獨的軟交換機 / 呼叫管理器完成的功能，如：路由規劃和計費等特性。

4．為什么要選用GroomerII?

　　Aculab的GroomerII充分利用了公司在數字網絡(luò )接口及所支持的世界范圍內的通信協議方面的優勢，多年來一直活躍在市場上。不管TDM向IP網絡(luò )的過渡需要多長時間，GroomerII都能游刃有余地使客戶享有融合通信帶來的便利。

（1）. 數字網絡(luò )接口及世界范圍內的通信協議

　　Aculab在支持新型信令協議方面長期具有令人艷羨的聲譽，所支持的協議集在不斷擴大。公司一如既往地貫徹這樣的原則：客戶在需要時可以隨時隨地下載所需的協議軟件。有關這些豐富的協議方面的信息，包括CAS、ISDN、SS7、IP等類別，可以在A(yíng)culab公司的“通信協議及認證”網頁上瀏覽。

　　Aculab在協議轉換方面擁有多年的成功經驗。Groomer早在1994年就投放市場，用來解決全球范圍內的業務運營商和TEM所面臨的網絡(luò )連接兼容性問題。此后，歷經不斷地發展與完善，過渡到現在大家更熟悉的GroomerII。

　　GroomerII支持世界范圍內絕大多數的網絡(luò )互連和協議轉換需求，包括：ISDN 網絡(luò )、SS7 (ITU-T ISUP) 、H.323、SIP、各種隨路信令（CAS）和R2信令變種。

　　GroomerII用作媒體網關時，為客戶提供了巨大的靈活性。它能支持眾多的、傳統上必須由單獨的軟交換/呼叫管理器完成的功能，如：路由規劃和計費特性。此外，H.323和/或SIP協議可以和TDM信令同時進行轉換。

（2）.降低實現融合通信的成本

　　傳統上，業務運營商被迫維護昂貴的PBX系統來保證接續。同樣地，設備制造商為了確保不同網絡(luò )間的互連，需要不停地投資于新產品的研發。而且，當傳統的電路交換網絡(luò )和基于IP的網絡(luò )需要互連時，運營商和TEM面對的挑戰更為尖銳。而GroomerII恰恰可以擴展已有通信基礎設施的適應能力，降低成本，并產生更大的效益。

5．何時需要GroomerII？

(1). 所有客戶 (2). 方案供應商 (3). 業務供應商 (4). 企業客戶 6．應用示例

(1). 基于SIP的VoIP網關，針對批量VoIP用戶

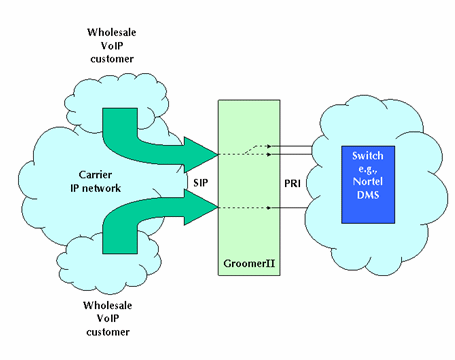

　　采用Aculab公司的GroomerII，可以在每個呼叫的基礎上，同時實現SIP和ISDN PRI信令的連接，如圖1所示。


　　圖1中的GroomerII支持PRI協議，如：NI-2、ETS300和INS1500等，可以實現網關的功能把運營商自己的電路交換網和IP網絡(luò )相互連接在一起。這種設置允許網絡(luò )運營商向其他業務供應商提供批量VoIP業務。這類業務運營商據此可以向他們的客戶提供具有區分性的業務，如：利用SIP電話呼叫等。

　　在此應用中，運營商的電路交換設備和1U GroomerII集中在同一機房。這種設置可以實現該地區內的IP連接。GroomerII完成的是該區域的SIP到TDM之間的協議轉換。

　　盡管圖中沒有直接顯示出來，其實，幾臺1U型號的GroomerII還可用作遠程網關，可以在更大的區域內實施，來滿足更多客戶的需求。一臺1U型號的GroomerII在這里可以實現4E1的容量，支持多達120個IP呼叫。

　　這里用到的GroomerII的一個關鍵特性是：把客戶接續到單個或多個TDM端口的能力，如圖所示，多個PRI中繼連接到電信局的交換機（如：DMS100）上。通過配置GroomerII的路由表，呼叫可以方便地接續到任一聯接在DMS100交換機上的中繼上。

　　呼叫流程始于VoIP用戶（圖中的“wholesale VoIP customer”），通過運營商的IP網絡(luò )后，進入GroomerII。每一個VoIP集團用戶擁有屬于自己的特定PRI中繼，GroomerII的作用是把呼叫轉換并接續至相應的中繼線路上。據此，DMS100交換機可以按呼叫量或按秒對特定中繼上的所有呼叫進行計費。

(2). 七號信令網絡(luò )和IP網絡(luò )的互連

　　由于A(yíng)culab支持ITU-T SS7 ISUP，GroomerII通過雙信令鏈路，以信令點的形式與SS7網絡(luò )相聯。GroomerII可以配備多種不同的SS7協議軟件，每個SS7鏈路集可控制多達32個E1中繼的電路組。

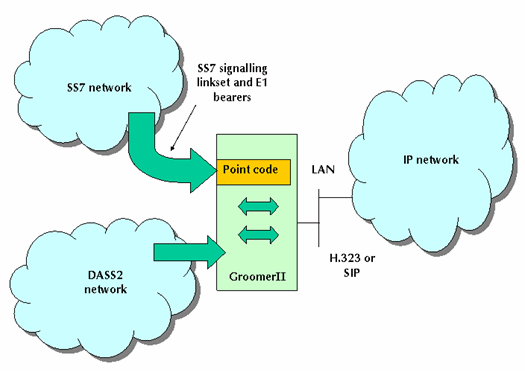

　　如上所述，GrommerII可以安裝不同的協議軟件。圖2中的系統配備了SS7和DASS2的GrommerII，擔當與IP網絡(luò )相連的網關，完成IP呼叫。



　　來自SS7或DASS2網絡(luò )的呼叫首先中止于GrommerII，然后重建，連接到IP網絡(luò )。如果呼叫始于SS7網絡(luò )，SS7鏈路集上承載的呼叫控制和信令信息可以提取出來，傳遞給系統并進行處理。根據呼叫的目的地址，該信令信息可以轉換、并以SIP呼叫控制信令的形式，在呼出的方向重建。

　　始于DASS2網絡(luò )呼叫的處理方式是完全類似的。E1線路上的D通道信息提取出來，經過轉換，然后通過SIP呼叫控制協議棧，用于呼出方向。語音和數據的交換直接通過GroomerII進行，來話呼叫TDM流上的B通道數據同時轉換為去話呼叫的RTP語音數據幀。

　　如果呼叫始于IP網絡(luò )側，處理過程則剛好相反。

(3). 企業網關應用

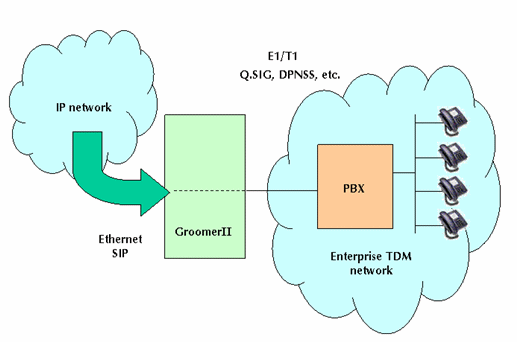

　　由于有了Aculab的GroomerII，如圖３所示，SIP可以在每個呼叫的基礎上，和包括ISDN在內的任何協議協同工作。


　　圖3的例子內，GroomerII安裝了SIP和PRI信令協議Q.SIG或DPNSS等，以網關的形式實現基于IP的網絡(luò )和企業PBX之間的互連設備。鑒于以往在傳統PBX方面的投資顯著，這種以變通的方式支持IP語音很重要，也很實際。

　　圖中所示的IP網絡(luò )可以是ISP提供的，也可以是IP專網，或者是企業的廣域網(WAN)。

　　在PBX和IP網絡(luò )之間安置網關，企業可以從容地把語音和數據網集成在一起，使得傳統電話可以和IP電話通信。而且，允許PBX可以在WAN范圍內工作。顯然，這種集成方式可以有效節省昂貴的中繼成本。

　　這種方法對需要用網關單元構建企業解決方案的電信設備制造商（TEM）也很實用。出于類似的考慮，呼叫中心開發商和系統集成商也需要GroomerII，以便把新興的、基于IP的產品和傳統的PBX集成起來。

7．結論

　　綜上所述，業界對協議轉換和媒體網關的需求是顯而易見的。當今時代，不但是方案供應商、網絡(luò )運營商和企業需要面對世界范圍內的、基于TDM的信令協議，而且，隨著產業向下一代IP網絡(luò )的逐步過渡，與IP終端的連接能力也越來越重要。

　　通過IP架構提供語音業務的運營商，可以采用能實現IP到CAS、ISDN或SS7轉換的網關，與電路交換網相連。據此，這些運營商可以向企業或個人IP客戶提供可靠的、高質量的和功能豐富的語音業務。

　　TEM和系統集成商可以采用網關單元，提供呼叫中心和企業解決方案，把新興的、基于IP的產品和傳統的PBX集成起來。

　　網關功能對產品進入那些已經解除管制的、新興的以語音為核心應用的市場至關重要。只需添加功能部件，無需搭建新的通信基礎設施，就能為客戶提供服務，顯著地縮減了開發新業務和新特性所需的時間。

　　選擇能夠使不同網絡(luò )互連的設備的原則包括：技術特性、軟硬件的可選擇性、系統容量、可擴展性、支持水平、費用以及所支持的協議的廣泛性等。

　　Aculab公司的GroomerII是解決此類問題的關鍵。它能從容應對實際應用中可能遇到的各種挑戰，在業界是有口皆碑的！GroomerII可用于多種多樣的應用場合，無論是電路交換網還是IP網，都能滿足不同應用的特殊需求

　　GroomerII作為具有很強自適應能力的、綜合性的信令和媒體網關，必將在傳統通信設備和方興未艾的下一代網絡(luò )的互連互通中起到舉足輕重的作用。

Aculab公司供稿　CTI論壇編輯
