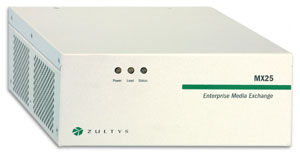

MX25 — 模塊式 SIP 網關
2004/12/09


主要特性
- 獨立 SIP 網關模式
- MX250 多點部署中的遠程工作模式
- 遠程生存性功能
- 通向 PSTN 的 30 個語音通信信道
- 電話電路的模塊化安裝
- 8 到 24 個模擬 FXO 電路
- 8 到 24 個模擬 FXS 電路
- 1 個 T1 電路(CAS 或 ISDN)
- 1 個 E1 電路 (ISDN)
- 4 到 12 個 ISDN BRI 電路 (S/T)
- 靈活的撥號計劃
- 與任何基于標準的網絡(luò )基礎結構互操作
- 基于高度穩定的嵌入式 Linux 操作系統
概述
MX25 是一種能夠在兩種不同模式下工作的模塊化設備。在其中一種工作模式下,MX25 是一個通向 PSTN 網關的獨立 SIP。當在這種模式下工作時,MX25 轉換電話呼叫的格式,使其可以在 IP 網絡(luò )與公用電話網絡(luò )之間傳遞。另一種工作模式是,將 MX25 作為 MX250 的功能延伸系統,用于不超過 25 個用戶的分支辦公室。在這種配置下,MX25 與 MX250 通信并交換有關用戶和設備的信息。即使連接 MX250 和 MX25 的 WAN 鏈路出現故障,MX25 也能繼續工作并處理來自/發往 PSTN 的傳入/傳出呼叫。
電話

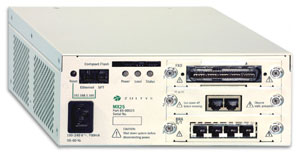

MX25 中存在三個可以插入即插式模塊的插槽。這些模塊提供與電話和傳真機等設備的連接,以及與 PSTN 的連接。其中,一個 FXS 模塊用于連接到模擬電話和傳真機。一個 FXO 模塊用于使用模擬方式連接到 PSTN。一個 BRI S/T 模塊用于使用 ISDN BRA 連接到 PSTN。BRA 接口既支持 Japanese ISDN 也支持 ETSI ISDN。MX25 可以容納上述卡的任意組合。提供了一個 T1/E1 模塊,用于使用 T1 或 E1 連接到 PSTN。這些卡中只能有一個插入到 MX25 中,并且只能使用一個 T1 或 E1 電路。用于 T1 的協議可以是 CAS 或 ISDN。支持的 CAS 協議包括 Loop Start、Ground Start、Immediate Start 和 E&M Wink Start。支持的 ISDN 協議包括 Lucent Custom、Nortel Custom、US National 和 INS1500。用于 E1 的協議是 ETSI ISDN。
用作 MX250 的延伸系統(模式 2)
當 MX25 被配置為與 MX250 一起工作時,相關的用戶和設備信息從 MX250 傳送到 MX25。MX25 具有此信息后,即使斷開與 MX250 的通信,也仍然會(huì )保留該信息。MX25 使用此信息對傳入呼叫作出智能路由決策。
正常工作方式
正常工作期間,位于分支辦公室的 IP 電話在位于主辦公室的 MX250 中注冊。電話將 MX250 視為其主 SIP 服務器。IP 電話還在 MX25 中注冊,并將其視為備用 SIP 服務器。當無法與主 SIP 服務器通信時,這種方式便提供了一定程度的冗余

MX25 將模擬 FXS 模塊上配置的每個模擬電話、傳真機或信用卡閱讀器的注冊信息發送到 MX250。因此,MX250 知道如何將其某個接口上的傳入呼叫路由到 MX25 上的模擬分機。
當 MX25 上存在來自 PSTN 的傳入呼叫時,該呼叫通過 IP 網絡(luò )重定向到 MX250。MX25 確定將呼叫路由到什么位置。當使用任意 IP 電話發出傳出呼叫時,MX250 負責執行呼叫建立。管理員在 MX250 上配置了撥號計劃以提供成本最低的路由方式。
當 WAN 中斷時的工作方式
MX25 支持由管理員配置的撥號計劃,以對其配置的所有 PSTN 接口組提供智能呼叫路由。當 IP 電話由于 WAN 鏈路發生故障而無法再與 MX250 通信時,會(huì )自動嘗試通過 MX25(備用 SIP 服務器)發出呼叫。因此,來自 IP 電話的傳出呼叫會(huì )在本地通過 MX25 路由到 PSTN。
來自 PSTN 的傳入呼叫會(huì )智能地路由到正確的設備。通過使用在連接可用時從 MX250 中檢索到的用戶和設備信息,MX25 在本地完成此路由過程。此外,管理員還可以對 MX25 進行配置,使其將所有傳入呼叫從 PSTN 路由到特定的設備。
在 WAN 連接恢復后,與 MX250 的通信繼續,并自動恢復正常工作。上述過程不需要管理員的干預。
用作 SIP 網關(模式 1)
MX25 可以提供模塊化 SIP 網關的功能,這對于企業的許多應用程序是很有益的。其撥號計劃實現了多個 SIP 服務器(內部和外部)以及電話電路之間的路由,這使得它幾乎可以在每一個 VoIP 應用程序中工作。

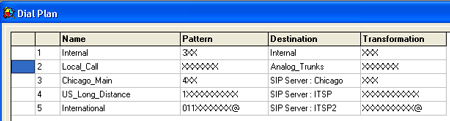

靈活的撥號計劃

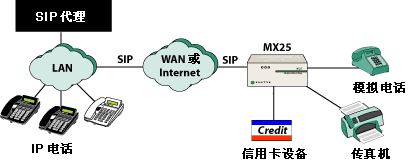

將模擬設備連接到 SIP 網絡(luò )

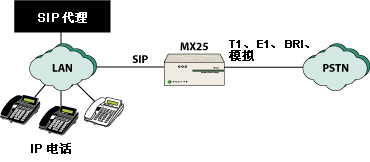

將 SIP 網絡(luò )連接到 PSTN

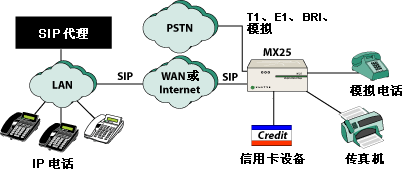

將 SIP 網絡(luò )連接到 PSTN 和模擬設備

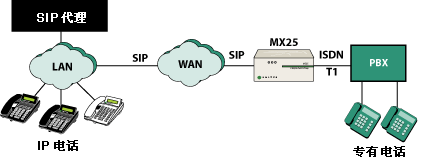

將電話系統連接到 SIP 網絡(luò )

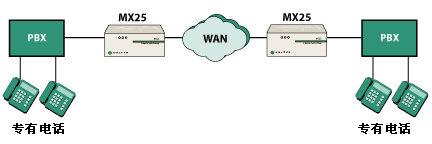

使用 SIP 將兩個電話系統連接在一起

數據網絡(luò )
MX25 提供了連接到外部以太網交換機的單個 10/100Base-T 電路。可以配置以太網端口在以太網層支持 IEEE 802.1q VLAN 和 IEEE 802.1p 服務質量。對于 IP 層的服務質量,支持差分服務。
系統容量
模擬 FXS 和 FXO 是八線模塊,BRA 是四線模塊,支持 4 條 (2B+D) 電路。T1/E1 模塊提供兩條物理電路,但是,在 MX25 中只能使用一條電路(如果該模塊是為 MX250 購買的,可以使用兩條電路)。可以使用模塊的任意組合,但是最多只支持通向 PSTN 的 30 條并發語音信道。
MX25 最多可以從 MX250 中了解 25 個用戶的信息。它最多可以同時容納 100 個 SIP 注冊。
系統管理
MX25 是通過運行在 Windows 2000 或 Windows XP 下的單個圖形用戶界面來管理的。此界面為管理員提供了一個用于進行配置、維護和故障排除的強大工具。當與 MX250 一起使用時,配置信息可以自動發送到 MX25。
電源
MX25 通過交流電供電。通用交流電輸入工作在 90 Vac 到 240 Vac、47 Hz 到 60 Hz 的范圍內。MX25 的最大功率為 19 W。
MX25 具有一個被標記為系統故障轉移 (SFT) 端口的模擬端口。這是一個特殊的端口,它在電源中斷并且插槽 1 中存在模擬 FXO 模塊時直接連接到第一個模擬 FXO 電路。這樣便可以建立與中央辦公室的直接連接,以便可以接收撥號音并且可以發出呼叫。
環境要求
工作溫度:10°C 到 40°C(50°F 到 104°F)
存儲溫度:0°C 到 50°C(32°F 到 122°F)
重量:2.27 千克(5 磅)
大小:270 mm (長) x 210 mm (寬) x 85 mm (高)(11" x 8" x 3")
支架要求:標準 19" 支架,高度為 2 RU (89 mm)
安全認證:UL 60950、CSA-C22.2、EN 60950:2001
電磁干擾:FCC 第 15 部分、ICES-003 A 類、CISPR 22、AS/NZS 3548 A 類
電磁兼容性:CISPR 24 (EN55024:1998)、EN61000-4
質保:一年
技術
MX25 使用定制硬件,該硬件融合了可供 1 到 25 個用戶所需的全部處理能力和資源。它完全基于開放式標準,并利用實時的 Linux 操作系統和 SIP 進行呼叫控制。這確保了互操作性、安全性和高品質語音。模塊化設計實現了配置的靈活性,并為將來的擴展提供了空間。
蘇迪思公司供稿 CTI論壇編輯
