視頻監控與視頻會(huì )議在城市安全保障應用中的有機融合
--城市安保聯動視頻通信解決方案

2005/07/21

1.現狀

　　目前，金融、郵政樞紐、能源部門、大中型商場、學校、國防工業、煤炭工業、重點建設工程等重點單位基本建立了獨立的的安保系統，此系統主要用于日常保衛工作，實現本地監控功能，系統沒有實現向內保局的延伸。當遇到較大事件時，公安及相關部門依舊只能靠語音信息判斷現場情況，這給相關領導作出快而準確的決策帶來諸多不便。還有在一些單位安保工作只是應付工作，檢查時安保人員各負其責，各種安防設備齊全，內保民警一走，安保人員就兼職做了其他工作。

　　如何將各單位安保系統的獨立資源進行整合，并延伸到內保局，這是內保局進行信息化改造的重點，同時這也將大大提高內保局對城市安保的反映速度與處理效率。

　　針對這些應用特點，為加強對各單位保衛工作，內保局基于建設視頻通信系統，提出以下要求：

• 充分利用銀行、學校等單位現有安保資源（如：硬盤錄像機等設備）；

• 實現領導在辦公室通過辦公PC對銀行、學校等單位監控圖像瀏覽；

• 實現內保局中心、分管處、運營公司服務中心對銀行、學校等單位監控圖像瀏覽；

• 在銀行、學校等單位臨時安裝無線移動視頻接收機實現無線移動指揮車與內保局中心、分管處、運營公司服務中心的通信，其中無線移動視頻接收機安裝與拆除要求簡單靈活

• 實現將現場圖片實時傳回內保局中心、分管處和運營公司服務中心；

• 實現對各監控點圖像進行錄像；

• 實現領導、內保局中心、分管處和運營公司服務中心對錄像的點播查詢；

• 實現在運營公司服務中心電視墻上顯示各監控點圖像；

• 實現內保局中心對分管處、運營公司服務中心和無線移動指揮車進行指揮調度；
• 要求實現內保局中心、分管處和運營公司服務中心之間可以召開視頻會(huì )議，在召開會(huì )議的同時可以共同瀏覽同一個現場圖像。

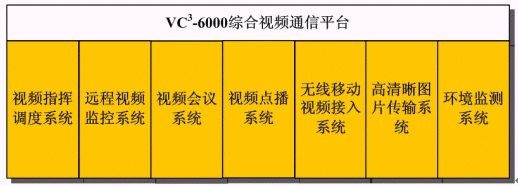

　　針對以上情況，北京華緯訊電信技術有限公司基于最新推出的VC3-6000綜合視頻通信平臺提出了針對性的"城市安保聯動視頻通信平臺"解決方案。該平臺整合多種資源，實現了視頻指揮調度、遠程視頻監控、視頻會(huì )議、視頻點播、無線移動視頻接入、高清晰圖片傳輸和環境監測等功能。平臺組成如下圖：

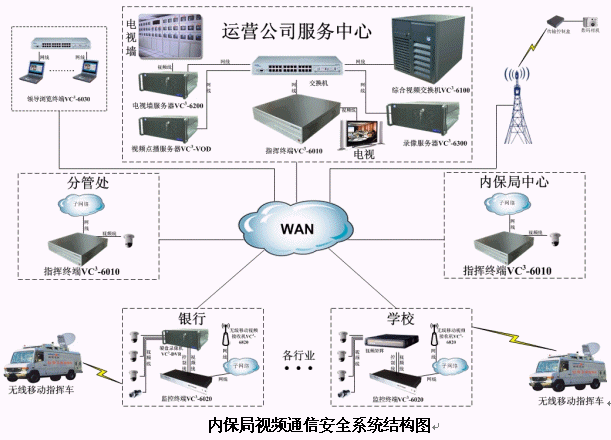

3. 內保局視頻通信安全系統實現功能

　　視頻指揮調度功能：指揮調度的模式有點對點指揮、多點指揮、多組指揮、越級指揮等功能，使用戶上下級各部門，各領導與下屬之間可以方便的進行信息溝通與命令傳達。內保局中心可以對分管處和運營公司服務中心進行指揮調度。

　　遠程視頻監控功能：監控模式有點對點監控、點對多點監控、多點對一點監控、多點對多點監控。領導、內保局中心、分管處和運營公司服務中心可以分別對不同單位或同一單位的單個或多個現場圖像進行監控。

　　視頻會(huì )議功能：可根據用戶的需求，召開標準視頻會(huì )議，進行雙向音視頻交流。內保局中心可以與分管處和運營公司服務中心召開視頻會(huì )議。

　　視頻點播功能：實現用戶對錄像遠程查詢與在線瀏覽功能。領導、內保局中心、分管處和運營公司服務中心可以對錄像遠程查詢與在線瀏覽。

　　視音頻無線傳輸功能：通過無線移動視頻接入系統將視音頻信號傳回中心。無線移動指揮車通過無線移動視頻接入系統將監控終端采集視音頻信號傳回內保局中心、分管處和運營公司服務中心。

　　高清晰圖片傳輸功能：可以將現場高清晰圖片傳回運營公司服務中心。現場人員可以使用相機拍攝現場圖片并通過無線圖片通信系統傳回內運營公司服務中心，領導、內保局中心、分管處和運營公司服務中心即可對此圖片進行瀏覽。

　　錄像功能：對于監控點比較集中的單位可以采用硬盤錄像機（VC3-DVR）在本地進行錄像，其它監控點則可以用錄像服務器（VC3-6300）進行錄像。

　　控制功能：領導、內保局中心、分管處和運營公司服務中心可以對監控點鏡頭進行遙控，可以對硬盤錄像機（VC3-DVR）進行控制（如：?jiǎn)萎?huà)面、多畫面顯示，選擇需輸出圖像通道等），可以對視頻矩陣視頻切換進行控制。

　　級別權限設置功能：系統獨具多級別指揮權設置和多級別監控權設置等功能，為不同用戶提供了多種模式的指揮和控制方式。

　　其它功能：多畫面顯示、短信與字幕功能、帶寬設置功能。

4 .內保局視頻通信安全系統優勢

基于SIP的協議框架

　　本系統遵從SIP和H.248標準協議框架，并兼容H.323技術，運行在基于IP協議的網絡(luò )環境。利用IP網絡(luò )傳輸視頻、音頻和控制信號。各終端設備提供以太網接口，可實現系統與計算機網絡(luò )的融合。有效的解決以下問題：

　　SIP的發散式結構有效解決了系統大規模接入能力，以及大規模的運行穩定性問題。目前系統從多方面綜合考慮，單臺綜合視頻交換機并發能力512個終端，支持級聯。同時通過長時間大規模接入，系統運行穩定可靠。

　　系統開放，SIP是一個開放型的協議組，系統實現靈活，有利于系統在其他的通信網絡(luò )，不斷升級，以及與其他通信系統的協議交互。

　　系統功能實現靈活，豐富。如實用的即時短消息等功能。

　　SIP協議從視頻編解碼上是靈活的，支持不同的編碼算法，VC3－6000系統根據實際網絡(luò )監控和視頻指揮的應用特點，選擇了監控中通用的ISO提出的MPEG系列編碼，提供從窄帶（64Kbps）到寬帶（15Mbps 廣播級高清晰）的圖像傳輸效果，相比傳統的H.323協議H.26X系列編碼更加靈活，效果更高。

系統整合

　　系統整合包括功能的整合、資源的整合、設備控制整合、網絡(luò )的整合。提供整體的平臺解決方案、全新的應用模式、人性化的操作界面。

　　功能的整合：集視頻指揮調度、遠程視頻監控、視頻會(huì )議、視頻點播、高清晰圖片傳輸和環境監測等功能于一體。

　　資源整合：集指揮終端、監控終端、瀏覽終端、錄像服務器、電視墻服務器、視頻點播服務器、視音頻編解碼器、控制終端、硬盤錄像機和視音頻矩陣等設備于一體。

　　設備控制整合：可以對指揮終端、監控終端、瀏覽終端、錄像服務器、電視墻服務器、視頻點播服務器、視音頻編解碼器、控制終端、硬盤錄像機、視音頻矩陣和攝像機等設備進行控制。
網絡(luò )整合：系統可以運行在LAN、WAN、INTERNET，SDH、ATM、無線移動通信網和衛星等網絡(luò )。

總結

　　視頻監控技術經過了全模擬式視頻、模擬矩陣加數字硬盤錄像機組成的混合視頻、以高檔次DVR為核心的中央控制視頻、以編解碼器為代表的數字視頻、網絡(luò )攝像機和網絡(luò )視頻服務器為主的網絡(luò )視頻、通過IP網絡(luò )實現虛擬矩陣切換的系統，但都相對獨立，缺乏交互性。實際的應用中我們不僅需要了解現場的狀況，更需要針對現場的狀況進行事件的處理，同時整個處理過程也要求我們將所有的資源統一協調調度。我們認為市場需要整合的、交互的全新一代視頻監控系統。

華緯訊公司供稿 CTI論壇編輯
