H3C企業融合通訊辦公解決方案

2007/11/22

• 三網合一

• 大容量

• 開放式架構

• 集中式管理

• 高穩定高可靠

• 安全

• 部署靈活

• 豐富業務

• 平滑升級

• 強大的系統功能

• 智能電話終端

• 軟件電話終端

• 支持全網QoS以及語音數據VLAN自動劃分

• H3C XE 7200/7205 IP CallProcessor 呼叫處理服務器



• H3C XE 7300/7305 IP UMS 統一消息服務器



• H3C XE 7500/7505 IP Collaboration 協同工作服務器



• H3C XE 7600/7605 IP Communication 通信服務器

• 3100 Entry IP電話



• 3101 Basic IP電話



• 3102 Business IP電話



• 3105 Manager IP電話

組網應用:

　　1.企業分布式組網

　　話當企業存在多個大型分部的時候,如一個國際性公司，則可以在各個分部部署XE 7000冗余方案,每個分部維護獨立的本地用戶信息。 各小分支機構的IP語音終端可以直接注冊到本地XE 7000上， 從而實現整網的分布式部署。

　　使用VG和路由器網關實現IP和PSTN網的互通. 并可以配置合適的路由以及號碼規劃,通過語音網關實現異地的IP長途落地，節省長途費用。

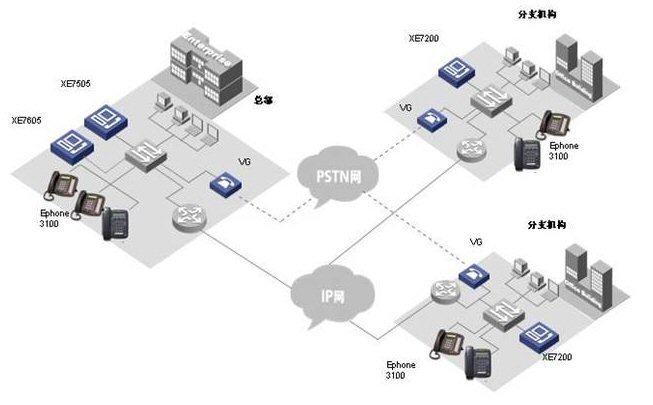

圖1：分布式組網

　　2.企業集中式統一消息部署

　　XE 7000 IP語音解決方案為客戶提供了靈活的組合，客戶可以根據需求酌情部署UMS統一消息服

　　務。當客戶日常語音留言或者自動話務員需求量很小時候，如并發不超過40個客戶同時進行語音留言，則客戶可以選擇XE 7600 IP通訊服務器即可滿足需求。當客戶分支節點的并發語音留言數目比較大如超過40個并發語音留言時候客戶可以選擇在當地直接部署XE 7600 IP 通訊服務器或者XE 7300/7305 IP 統一消息服務器提供本地語音留言服務。

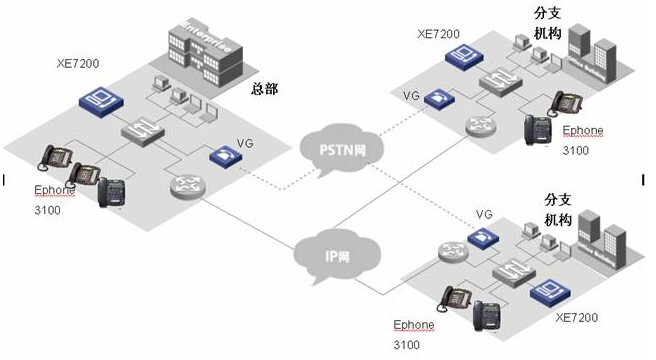

圖2： 集中式語音留言部署

　　3.企業分布式統一消息部署

　　當各分支節點的統一消息業務需求量大時候，比如大于40并發留言或者FM/FM業務需求以及IP傳真，則用戶可以在各分支節點部署單獨的XE 7300/7305 IP 統一消息服務器從而在本地為用戶提供統一消息服務，避免每次語音留言或者IP傳真時都需要總部的服務器介入，最大的節省的廣域網帶寬和服務器資源。

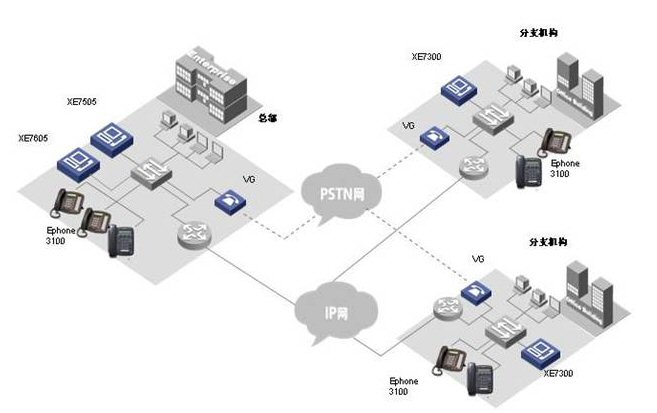

圖3：企業分布式統一消息部署

　　4.備份和異地容災

　　采用XE 7000的冗余方案,保證當主系統發生故障時可以平滑切換到備用系統,并且通過數據庫自動共享方式在遠程異地保存用戶信息.實現電信級的冗災備份。XE 7000 IP語音解決方案可以為客戶提供1：1和N：1的異地容災備份服務。在圖3中，分支結構的XE 7200可以將數據以及呼叫狀態備份到總部的XE 7205 上，當分支結構的服務器發生故障后，IP電話將會(huì )自動切換注冊到總部的XE 7205服務器上實現了N：1備份。XE 7000的冗余解決方案提供了電信級別的異地冗余備份能力，不要求服務器必須在同一個子網或者必須在同一個物理環境。

圖4： 備份和異地容災

　　5.大規模用戶量分布式組網

　　XE 7000 IP語音解決方案基于NGN架構開發，實現接入和控制分離。作為核心的XE 7200/7205 IP呼叫處理服務器集成了呼叫處理服務，用戶信息管理和認證服務，話單生成服務三大模塊。在大規模用戶量的情況下可以采用多臺XE 7200/7205 IP呼叫處理服務器分別提供呼叫處理，用戶信息管理和認證，話單生成服務從而在一個系統內支持多達15，000注冊用戶。

圖5: 大規模用戶分布式組網

　　6.IP會(huì )議部署

　　XE 7000 IP語音解決方案還提供了豐富的會(huì )議業務能力，通過部署XE 7500/7505 IP協同工作服務器，用戶可以獲得一個強大的基于IP實現的并覆蓋IP以及PSTN網絡(luò )的會(huì )議服務。用戶可以使用任何可以訪問PSTN或者IP網絡(luò )的終端參加會(huì )議如電腦，IP電話，POST傳統電話等。XE 7505 IP協同工作服務器可以部署在任何地點。
