冀東油田視頻會(huì )議系統建設方案

2008/03/12

一、客戶背景

　　中國石油冀東油田公司是中國石油天然氣股份有限公司的地區公司，集油氣勘探、開發、科研、集輸、銷售為一體，作業區域橫跨唐山、秦皇島兩市。公司總部坐落于唐山市，下設16個二級單位（分公司）、3個直屬采油作業區、15個機關處室、7個直屬機構、5個國有控股公司、5個集體控股公司。為了與中石油總部視頻會(huì )議系統互連互通，冀東油田采用了杭州華三通信技術有限公司（以下簡稱"H3C"）的視頻會(huì )議系統來實現交互式會(huì )議、遠程培訓等功能。

二、客戶需求

　　由于采油業的特殊性，各作業單位分布在不同的采油點，相互之間相距較遠。采油廠每天的例會(huì )以及每次培訓，都會(huì )有大量的人奔波于各作業單位與辦公樓之間，耗費了大量的時間與精力。因此，如何有效縮減相關成本，提升效率，成了采油廠進一步提升自身競爭力的重要方向。

　　視頻會(huì )議系統是通過網絡(luò )通信技術來實現的虛擬會(huì )議，使在地理上分散的用戶可以共聚一處，通過視頻、聲音、數據等多種方式交流信息，支持人們遠距離進行實時信息交流與共享、開展協同工作的應用系統。因此，視頻會(huì )議極大的方便了協作成員之間真實、直觀的交流，對于遠程視頻會(huì )議和培訓等有著舉足輕重的作用。

　　在視頻會(huì )議中，要考慮到，當集團召開全體會(huì )議時，可以通過MCU級聯的方式，方便的與總部實現交互式會(huì )議。同時，應與VOIP語音、前方工作隊監控系統融合在一起，達到整體協調高效的工作。

　　因此，該視頻會(huì )議系統應該是一個技術先進、成熟可靠、性能優秀、擴展靈活、標準開放的系統，并且能夠綜合考慮到該系統的中長期發展計劃，在網絡(luò )結構、網絡(luò )應用、網絡(luò )管理、系統性能等各個方面適應未來視頻會(huì )議和多媒體應用的發展，最大程度地保護已有的投資。

三、解決方案

　　1．總體建設目標

　　此期冀東油田視頻會(huì )議，按照32個會(huì )場的規模進行設計，提供高清視頻會(huì )議終端和軟視頻會(huì )議終端，方便油田在不通環境中應用，如：會(huì )議室采用高清會(huì )議終端、桌面采用軟視頻會(huì )議終端，建成后的視頻會(huì )議系統應符合上述設計原則，達到綜合性?xún)r(jià)比最優。

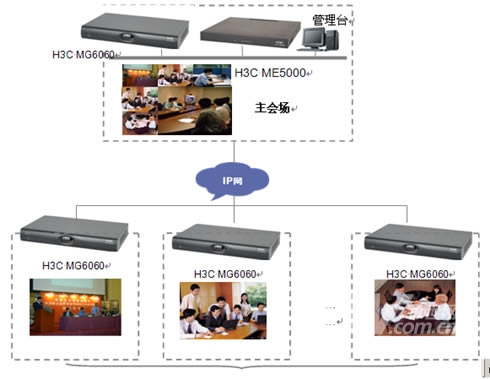

　　（1）系統配置

　　為構成冀東油田視頻會(huì )議系統，在中心會(huì )場配置1臺ME5000。ME5000可通過模塊疊加，擴展到更大規模容量，并支持最高4M的高清終端接入。ME5000系列MCU內置16畫面分屏顯示，并可提供語音激勵模式、導演模式、主席模式、連續出席模式等多種會(huì )議模式，從而為用戶在會(huì )議的調度和控制管理上提供極大的方便。ME5000的具體信息可參見產品說明。

　　在主會(huì )場，分會(huì )場的會(huì )議室配備H3C高清視訊終端MG6060。H3C MG6060終端支持H.263、H.264等視頻編解碼協議，并采用了專有的視頻前、后處理技術，使得圖像質量大大提升，在周?chē)h(huán)境光照較差或者會(huì )場顏色搭配不甚和諧的情況下，仍舊能夠得到清晰、自然的圖像。視頻功能主要特色功能包括動態4CIF高清圖像、H.239雙視頻流傳送、畫中畫（PIP）、雙屏顯示、分屏顯示、VGA輸入、VGA輸出、桌面傳送、圖像屏蔽、圖像參數調整等。有關H3C MG6060終端的詳細信息參考附錄中的產品說明。

　　TopView桌面視訊終端軟件是H3C 技術有限公司最新推出的一款軟件視訊終端，遵循標準的H.323協議流程，與其它H.323設備GK、MCU和終端配合，可以加入MCU召開的視頻會(huì )議，聆聽會(huì )議發言、觀看圖像。同時與其附帶的DSU（數據交換單元）配合，在召開視頻會(huì )議同時進行應用程序共享、即時消息等數據協作。 　　（2）系統組網圖

　　（3）系統配置說明

　　a.多點控制單元- H3C ME5000


　　H3C ME5000多媒體服務器是H3C 于2006年推出的最新款視頻會(huì )議MCU產品，產品特性包括多達16畫面的多畫面切分切換控制、中文字幕功能，更具備H.264視頻編解碼的多分屏使多分屏畫面更加清晰。整個產品采用先進的工藝流程制作完成，性能卓越，穩定，突出強調視頻會(huì )議實時、穩定、安全、流暢召開等特點。

　　H3C ME5000多媒體服務器的優越性具體表現在：

　　獨創(chuàng )特性

　　雙機熱備：H3C ME5000支持MCU雙機熱備技術的使用，完善地解決了視頻會(huì )議召開的過程中，不可避免的會(huì )出現因意外情況造成工作中的MCU不能正常運行的現象。

　　獨特的二級互控級聯方式，與無限級的簡單級聯方式：在簡單級聯模式下可以與任何符合H.323協議的MCU進行級聯。

　　設計特性

　　外觀典雅：黑色面板和機身，外觀典雅，盡顯會(huì )議室豪華氣氛
　　體積小巧：標準19英寸1U硬件設備，可上機架。
　　性能穩定：滿足7×24小時不間斷運行需求，MTBF大于120,000小時。
　　安全可靠：標準硬件集成、嵌入式操作系統結構，系統穩定可靠，無病毒感染之憂。
　　界面友好：操作界面秉承一貫的簡約風格，界面友好，無專業技術背景也能順利學會(huì )操作。
　　操作簡單：全中文瀏覽器界面，能通過網絡(luò )對設備進行遠程管理，機房操作不再是必需。一鍵式群邀的會(huì )議召集方式方便快捷。

　　應用特性

　　兼容性強：完全兼容各種品牌的H.323標準的MCU、視頻終端。
　　多種級聯方式：業內獨創(chuàng )的互控級聯功能，支持無限級級聯功能。
　　出色的網絡(luò )適應性：多網口多路由技術實現跨接多個網段。
　　先進的加密技術：多角色管理模式，多級密碼保護使系統維護安全無憂；支持終端的管理權限，實現更加科學合理的使用終端資源；支持模板的權限管理，實現了模板的高效科學管理。
　　內置GK：ME5000內置GK可以實現網段管理，借此功能可以實現網段限制與網段帶寬限制

　　功能特性

　　1）基本功能 　　多分屏功能：?jiǎn)闻_MCU最大支持16分屏 　　2）會(huì )議控制功能 　　3）數據功能 　　4）組播功能 　　5）支持語音終端加入 　　b.主會(huì )場分體式終端 H3C MG6060

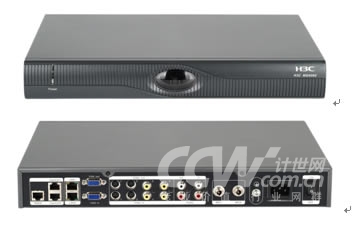

　　H3C MG6060多媒體網關是H3C公司推出的新一代高性?xún)r(jià)比分體式視訊終端，同時支持H.323和SIP協議，支持H.263/H.264編碼技術和4CIF高清晰圖像分辨率，最高可以提供4M會(huì )議帶寬，為用戶提供DVD畫質的高清晰圖像。
　　產品特點：

　　1.支持H.323/SIP雙協議棧

　　a.支持H.323協議

　　MG6060完全兼容H.323 V4框架協議，可以實現和標準的H.323設備配合組網和互連互通，支持基于H.323的所有應用（點對點呼叫、多點會(huì )議）。

　　b.支持SIP協議

　　MG6060完全兼容SIP 2.0協議，可以和標準SIP設備實現互連互通。支持基于SIP的基礎語音、視頻通話（點對點、多點）業務。

　　2.高品質的圖像

　　a.圖像清晰流暢

　　MG6060采用自主開發的高性能圖像編解碼技術，支持H.261/H.263/H.264編解碼協議，同時支持CIF和4CIF兩種圖像格式。在滿足用戶對低帶寬下高質量視頻需求同時還提供了4Mbps會(huì )議速率。

　　b.圖像參數可調

　　MG6060支持輸出圖像參數調整，包括亮度、色度、對比度、飽和度等參數，用戶可以根據自己喜好和實際環境進行調整。

　　c.多種顯示模式

　　MG6060支持多種圖像顯示模式，通過單鍵可以切換分別顯示本端圖像、遠端圖像、PIP（畫中畫）以及雙屏功能。可以通過PIP功能同時觀看遠端和本端活動圖像,畫中畫具有四個可選位置，可手動調整。

　　d.支持快速的圖像屏蔽功能

　　MG6060支持快速屏蔽圖像特性，MG6060可以通過單捷按鈕迅速屏蔽本端的圖像，有效的保護用戶隱私。

　　3.清晰的語音

　　a.清晰音質

　　MG6060支持G.711（A律和?律）、G.728、和G.723.1音頻編解碼協議以及業界先進G.722寬帶語音編解碼，包括支持VAD靜音壓縮、CNG(舒適噪聲生成)、丟包隱藏等特性。另外，支持AEC回聲抵消高級特性以及AGC自動增益調整，具有優質的音頻效果。

　　b.唇音同步特性

　　由于IP網絡(luò )中固有的特征，諸如較大而不確定的時延、抖動和數據丟失，對唇音同步的影響很大，使得唇音同步的機制更加復雜。MG6060在唇音同步方面能夠適應網絡(luò )情況對唇音同步提出的要求，保證提供可接受的語音和圖像同步要求。

　　4.H239雙流

　　支持H.239雙流協議，可以同時傳遞兩路視頻流，第一視頻流傳送會(huì )場聲音和與會(huì )者，第二視頻流使用VGA接口傳送計算機桌面、POWERPOINT幻燈片等圖像從而實現人物和內容同步；豐富的視頻輸入/輸出接口使得第二視頻流還可以支持支持S-Vedio以及RCA輸入從而為用戶提供更加靈活的會(huì )議方式。支持兩路都使用H.264編碼。

　　5.豐富的管理和使用配置

　　a.靈活的配置功能

　　MG6060可以分別通過紅外遙控器、WEB界面進行配置，配置內容主要包括性能與功能選擇，以及應用參數的設置。

　　音頻，視頻的應用參數設置：能力優先級、幀率、圖像大小、圖像制式、回聲抵消、靜音壓縮等。
　　網絡(luò )模式設置：固定IP配置、動態IP配置、ADSL接入配置、GK配置、SIP代理服務器配置、 NTP配置、 QoS配置、帶寬配置。
　　基本信息設置：包括時間、終端名稱、訪問口令等。
　　個性設置：隱私圖像、開機界面設置等。
　　會(huì )議控制：申請主席，廣播輪詢，主場輪詢等。

　　b.大容量地址簿

　　MG6060的內置地址本支持200條地址記錄,極大方便用戶日常的會(huì )議呼叫操作；同時支持地址本導入導出，用戶可以輕松實現地址本的輸入和共享。

　　c.通話記錄

　　MG6060提供通話歷史記錄功能，支持達100條呼叫記錄容量，記錄未接、已接和呼叫的歷史。支持由通話記錄發起呼叫、以及通話地址保存到地址本。

　　d.支持批量配置處理和自動升級功能，便于快速部署。

　　E．具有終端會(huì )控功能

　　6.組網靈活、高性?xún)r(jià)比

　　a.多種接入模式

　　MG6060支持多種網絡(luò )接入模式，包括LAN接入（固定IP地址、DHCP動態IP獲取）、ADSL接入Internet（支持PPPoE和DHCP動態IP地址獲取）。

　　b.豐富音視頻接口

　　支持S-Video, RCA、VGA視頻輸入/輸出接口以及MIC、RCA音頻輸入/輸出接口口，能夠最大的滿足客戶不同環境下的音視輸入/輸出需求。

　　c.良好的互通性

　　MG6060同時支持H.323協議與SIP協議，并具有良好的互通性，與MCU、GK、語音網關、SIP服務器等各類設備可實現靈活的組網。

　　d.IP網抗丟包能力

　　MG6060采用獨有的QoS技術，以保證在IP網絡(luò )丟包情況下，音視頻報文可以被網絡(luò )設備識別并優先轉發，從而保證通信質量和音視頻效果。

　　7.豐富的維護管理功能

　　從方便客戶應用和便于維護角度，MG6060提供了豐富的維護管理功能，這些功能使得可以迅速的定位和解決問題。

　　a.狀態指示燈

　　MG6060前面板提供電源指示燈，后面板提供網絡(luò )狀態指示燈，黃綠雙色指示不同工作狀態。

　　b.用戶界面中豐富的狀態顯示

　　MG6060用戶界面提供了豐富的狀態顯示, 可顯示當前的網絡(luò )連接狀態、音頻輸入輸出狀態、服務器連接狀態的圖標，提供注冊狀態、網絡(luò )連接、版本信息、通話統計等狀態信息，方便用戶使用。

　　c.內置環回功能

　　提供本機視頻環回、本地音頻環回、本地網絡(luò )環回測試。

　　d.內置測試信號

　　提供發聲測試。

　　e.IP網絡(luò )檢測（內置ping功能）

　　MG6060內置了ping功能，用戶可以不通過外置的PC，直接測試網絡(luò )的狀態。

　　f.升級功能

　　MG6060同時支持手動升級和自動升級功能，用戶可以根據配置項目使能自動升級功能，當設備上電后可以自動到服務器查詢是否有版本需要更新，并判斷下載。

　　g.支持事件日志記錄服務器

　　根據級別用戶可以設置1～7級不同的日志服務，MG6060可以將日志信息發送到日志服務器保存，方便后繼查詢。

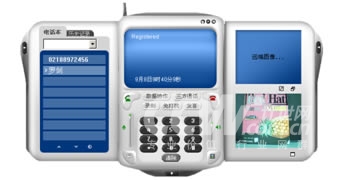

　　c.軟視頻會(huì )議終端 H3C TopView

　　TopView桌面視訊終端軟件是H3C 技術有限公司最新推出的一款軟件視訊終端，遵循標準的H.323協議流程，與其它H.323設備GK、MCU和終端配合，可以加入MCU召開的視頻會(huì )議，聆聽會(huì )議發言、觀看圖像。同時與其附帶的DSU（數據交換單元）配合，在召開視頻會(huì )議同時進行應用程序共享、即時消息等數據協作。
　　產品特點：

　　1)豐富的業務能力

　　TopView提供多種業務，滿足用戶需求的多樣化包括： 　　2)友好的用戶操作方式

　　TopView提供友好的完全圖形化的操作界面和完善的聯機幫助。人性化的界面設計消除了操作使用者和科技之間的距離，使用戶感受到親切友善。完善的在線幫助方便用戶學習產品，協助用戶完成操作任務，排除日常出現的疑難問題。

　　3)靈活的三方通話功能

　　TopView在不需要MCU參與的情況下可以自行組織三方會(huì )議，增加TopView會(huì )議功能的靈活度，節省會(huì )議網絡(luò )資源。

　　4)強大的通話錄音和播放功能

　　TopView提供完善的錄音功能，用戶可以在通話過程中，隨時啟動錄音，錄制遠端和本端的聲音，在本地硬盤上完整的保存通話內容。啟動錄音功能后，用戶可根據需要隨時停止錄音。TopView提供錄音文件管理功能，用戶可以隨時查看、播放、刪除錄音文件。

　　5)支持隱私畫面發送

　　TopView支持隱私畫面發送，也就是TopView可以向遠端發送靜態一幅圖片而不發送本地活動畫面，保護TopView與會(huì )者的圖象隱私。

　　6)良好的兼容性

　　TopView是一款標準的H.323終端，可以和任何標準的第三方終端互通，包括大型會(huì )議室型終端、電話式終端等。實現應用者在辦公室或家里加入大型的電視電話會(huì )議的夢想。

　　2.組網應用：

　　1)三方通話

　　組網圖如下：

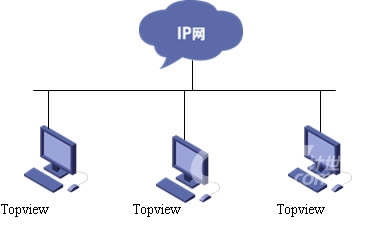

三方通話組網圖

　　TopView支持三方通話，且不占用MCU資源，在三方通話過程中同時支持數據協作功能；本組網場景非常適合于日常小范圍內進行工作與問題討論。

　　2) 和MCU配合組網

　　組網圖如下：

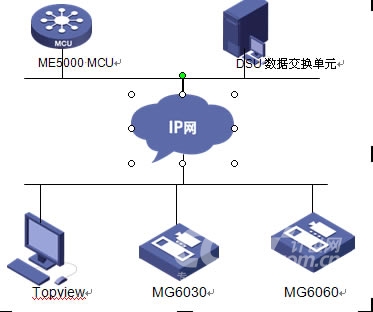

與MCU協作組網

　　TopView與ME5000配合支持標準的H.323視訊會(huì )議，同時與其附帶的DSU配合可以在會(huì )議中自動開啟數據協作功能，實現視頻、語音、數據的融合。TopView具有高度的性?xún)r(jià)比，移動方便靈活，適合在ME5000任何一級網絡(luò )開展業務。

四、系統功能及應用

　　1．點對點遠程會(huì )議

　　用于冀東油田各級領導、各部門領導之間的會(huì )議，這是冀東油田視頻會(huì )議系統的主要會(huì )議方式之一。如：油田領導聽取各部門、各下屬單位領導的工作匯報，使冀東油田領導能夠對重大事件作出最快的了解、處理。

　　各部門、各下屬單位之間的點對點的工作交流會(huì )議。如：對某個重要活動情況進行通報、對地域性的規劃活動進行部署等。該功能同時適用于作為遠程工作安排和遠程工作討論的手段。如重大活動中的重大問題的處理，各級領導就可以通過本系統進行遠程匯報、交流、處理等。在會(huì )場使用遙控器直接呼叫對方的號碼（或從電話本選擇呼叫）即可，無需其他人協助，如果呼叫不成功，根據反饋的提示信息（類似于對方忙等），用戶做少許操作即可完成呼通進行視頻通信。

　　2．多組會(huì )議同時召開

　　本方案推薦使用的MCU能夠支持多組會(huì )議同時召開，在實際應用中，企業內部不同的子公司之間或部門之間需召開不同的視頻會(huì )議，相互之間不能有干擾，本方案MCU完善的解決了這一問題：

　　同一H3C ME5000中能夠支持同時召開8組多點會(huì )議，可以配置多個會(huì )議模板，包括會(huì )議的模式、傳輸速率、音視頻算法等，這樣每次啟動相同配置的會(huì )議時，無須重新進行配置，而是從會(huì )議模板中直接啟動符合要求的會(huì )議即可。

　　可以配置多個與會(huì )者模板，這樣在定義每個會(huì )議里的參加者時，可以直接從與會(huì )者模板中調用，減少了配置會(huì )議的負擔。會(huì )議模板和與會(huì )者模板可以?xún)Υ嬖贖3C ME5000內置數據庫中。

　　可以預置（預約、預定）會(huì )議。預置的會(huì )議和與會(huì )者儲存在H3C ME5000的數據庫中。極大滿足了用戶的需求。

　　3．多畫面會(huì )議

　　系統提供了2、3、4、5＋1、3＋4、7＋1、9、8+2、12+1,16分屏等多畫面顯示功能，其中的每個子畫面可以隨意選擇，也可以隨意設置某個分會(huì )場在多畫面中的位置，某個子畫面可以輪巡，也可以通過語音激勵切換。在會(huì )議進行中，各種分屏模式可實時切換，隨時將畫面顯示切換為所需要的分屏模式，不會(huì )造成斷會(huì )等不良情況。


　　其中每個畫面有三種選擇模式：可以顯示某個特定會(huì )場；可以設置各個會(huì )場輪巡，也可以通過語音激勵切換會(huì )場。舉例如下：

　　在三分屏模式下我們將上面居中的畫面設置為手動切換，設成主會(huì )場的畫面；將左下角的畫面設置為語音激勵，則發言會(huì )場的畫面將出現在左角；將右下角的畫面設置為自動輪巡，則其余的各會(huì )場將按系統設定的時間進行輪巡，其余的分會(huì )場畫面將逐個顯示在右下角。在會(huì )議進行中，各種分屏模式可實時切換，隨時將畫面顯示切換為所需要的分屏模式，不會(huì )造成斷會(huì )等不良情況。

　　4．雙流會(huì )議

　　雙視頻流傳輸是指同時傳輸兩路動態視頻到各分會(huì )場：雙流是指分會(huì )場能夠將本會(huì )場的兩路視頻同時傳輸到MCU上，MCU 能夠將兩路視頻同時傳輸到各分會(huì )場。ME5000是業界在MCU 上實現雙視頻流技術質量最好、兼容性最好并且穩定性最好的廠家之一。通過MCU 可以將任意會(huì )議終端第二路視頻傳輸到其他會(huì )場，適用于在開會(huì )的同時，對文件、圖片講解，使會(huì )議更加生動，內容更加豐富。

　　在雙視頻流傳輸中，第二路流可以是PC 畫面、DVD 動態畫面、幻燈片、輔助攝像頭或電子白板等，在傳輸PC 畫面時，能夠支持最高XGA（1024*768）分辨率。

　　下面是第二路流是PC畫面的情況，分會(huì )場采用3臺顯示設備同時顯示看到的效果：

采用3臺顯示設備的會(huì )場雙流顯示效果

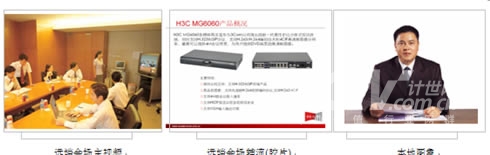

　　對于很多分會(huì )場通常只有1臺顯示設備的情況，H3C公司的視訊終端提供在1臺顯示設備上同時顯示"遠端的會(huì )場圖像＋遠端膠片＋本地會(huì )場圖像"，顯示模式可通過終端遙控器靈活選擇：遠端圖像、遠端膠片、遠端圖像＋遠端膠片、，實際顯示效果如下圖所示：

在一臺顯示設備上顯示遠端圖像＋遠端膠片

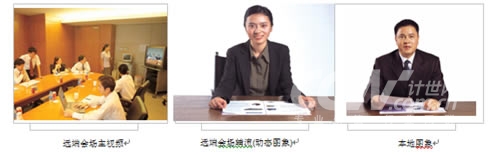

　　下面是第二路流是動態圖象的情況，

　　5．多種會(huì )議模式

　　具有多種會(huì )議控制方式：主席控制、導演控制、語音激勵、自動輪巡等控制方式。本方案推薦使用的MCU可以實現主會(huì )場單獨選擇觀看任意分會(huì )場圖像，而不改變分會(huì )場所看的圖像。

　　6．圖像輪巡功能

　　ME5000 支持主會(huì )場輪巡、廣播輪巡功能、定制輪巡功能：

　　主場輪巡：主會(huì )場可以輪巡觀看分會(huì )場的圖像，這樣會(huì )議主席可以隨時了解各個分會(huì )場的情況，以便控制會(huì )議進度和維持會(huì )場氣氛。

　　廣播輪巡：所有會(huì )場一起輪巡觀看各個會(huì )場的圖像，充分調動各個會(huì )場的積極性，更好的調節會(huì )議氣氛。
定制輪巡：對參加會(huì )議的會(huì )場進行篩選，將不參加輪巡的會(huì )場排除在外。

　　7．會(huì )議控制功能

　　ME5000提供完善的會(huì )議控制功能，包括指定/取消主席、申請發言、字幕設置、廣播會(huì )場、多分屏設置、多分屏輪巡、會(huì )場靜音、會(huì )場閉音、添加會(huì )場、刪除會(huì )場、呼叫會(huì )場、掛斷會(huì )場、會(huì )議召集、結束會(huì )議、掉線重邀、會(huì )議結束提前通知、群邀上線、主場輪巡、廣播輪巡、終端控制等等。

　　8．終端掉線重邀

　　當遇到開會(huì )過程中終端掉線的現象時，為節省會(huì )議重組時間，免去逐個重邀終端的麻煩，可以使用手動群邀方式使掉線的所有終端重新加入會(huì )議；或者也可以使用自動群邀終端上線功能，即每隔一個固定時間，MCU會(huì )重新邀請一次所有終端上線，避免了由于管理員沒有及時發現，而造成的分會(huì )場脫離會(huì )議的情況，保證了會(huì )議的順利進行，同時可以節省更多的寶貴時間并能簡化會(huì )議管理員的操作。

　　9．全路混音及閉音

　　為了增加發言會(huì )場與其它會(huì )場的互動性，即使發言會(huì )場及時聽到其它會(huì )場對演講內容的反饋，也為了所有會(huì )場能夠對發言的內容進行討論，MCU必須支持全路混音。但是大部分MCU都只能支持到4路或者8路混音，而本方案推薦使用的MCU能夠實現全路混音，即所有接入會(huì )議的終端都可以參加混音。

　　當終端不支持申請發言功能時，如果系統采用全路混音的方式，還能使所有分會(huì )場的與會(huì )人員可以通過語音通知會(huì )議主席要求發言，這樣大大節省了申請發言的操作時間，同時使電視會(huì )議更人性化。

　　而有時為了避免全路混音帶來的聲音嘈雜等現象，可以利用麥克風閉音或音響閉音功能來屏蔽掉某些會(huì )場的聲音：麥克風閉音可使受控會(huì )場的聲音無法傳輸出來；音響閉音則使該會(huì )場無法聽見聲音，以滿足用戶在會(huì )議過程中的各種需求。

　　10．簡體中文界面

　　本方案推薦使用的MCU提供了多種語言管理界面，用戶根據自己的需求可選擇中文簡體、中文繁體和英文管理界面。

　　能將所有不支持中文的終端名稱在會(huì )議管理界面中顯示中文名稱，方便會(huì )議管理員和會(huì )議主席維護和操作會(huì )議。同時將在線人員和離線人員分離，這樣方便會(huì )議管理員和會(huì )議主席檢查哪些終端在線和哪些終端離線。
