南京新港經濟技術開發區應用H3C智能監控
2008/08/15
南京新港經濟技術開發區成立于1992年，是國務院批準的國家級經濟技術開發區。開發區規劃面積30平方公里，區內設有工業、保稅倉儲、金融貿易和綜合服務４個功能區。建區以來，開發區各項建設事業迅猛發展。截止2005年底，已有來自20多個國家和地區的近400家外資企業入區，總投資60億美元，世界500強在區內投資企業22家。開發區生態環境與經濟綜合指標均已進入國家級開發區前10位，并已連續數年被省、市評為“先進開發區”、“建設新南京有功單位”和“外向型經濟工作優勝單位”。
隨著開發區的不斷發展，區內企業、人口數量的不斷增加，維護區內治安、交通狀況的良好有序，成為實現將開發區建設成現代化、多功能、環境優美的工業港口新區和開放型的經濟中心，為區內企業和人民工作生活創(chuàng )造良好環境，推動新港開發區和諧發展的越來越關鍵的依托。因此，2007年，開發區管委會(huì )決定，開展“平安新港”工程建設，通過一套覆蓋全區的安全監控系統，實現對區內治安交通狀況的全面掌控，為公安部門警務工作提供高效的輔助平臺，為全區人民打造一個和諧、安全的氛圍。
需求復雜 要求全面
此次新港開發區所規劃的監控系統，共包括69個監控點位，布設162個攝像頭，主要覆蓋開發區烏龍山以南的地區，這其中需要通過60個高性能的室外智能球機來進行道路監控，而在進出開發區的五個主要路口，則設置102個專用攝像機，對每個車道的情況進行實時掌控。此外，還需要系統將以往安裝的9個攝像頭也一并納入到整個監控網絡(luò )中。面對數量眾多的監控需求，南京新港需要建設一個數字化的視頻監控綜合管理平臺，以方便在操作電腦上進行全部的系統控制操作。
本項目在新港公安分局設立監控中心，公安分局監控中心需要能夠及時調用管委會(huì )監控系統圖像，來滿足警務工作的各項要求。同時作為本項目建設方，在新港管委會(huì )也設立一個監控中心。因此，監控系統不僅需要能提供高質量的監控圖像和存儲圖像，以供公安部門使用，同時還需要保證管委會(huì )與公安分局之間的數據傳輸足夠暢通。而從未來的角度出發，南京新港還要求建設的監控系統具備良好的開放性核可擴展性，預留系統聯網接口，能方便地與其他監控系統互聯互通，同時設計規劃有關社會(huì )面動態治安監控的接入方案，在相關設備及網絡(luò )的設計時應預留相關的接口和容量，所建設的網絡(luò )也能夠實現開發區內視頻會(huì )議系統。
解決方案 度身打造
在經過反復選擇和比較之后，南京新港開發區選擇了在平安工程建設過程中頗有建樹的H3C的IP智能監控，來完成監控系統的建設。H3C也根據南京新港的具體需求，提供了一整套涵蓋最新的EPON傳輸、SIP控制、IP
SAN存儲等先進技術的視頻監控解決方案。整個方案分為了監控資源、傳輸網絡(luò )、監控中心等幾大組成部分。
整個南京新港開發區監控系統方案基于IP構建，IP網絡(luò )可同時具備傳輸和交換的功能。傳輸及交換部分包括H3C提供的路由器、接入交換機、核心交換機、EPON傳輸設備、信息安全產品等。為了構建高品質的監控專用IP網絡(luò )，H3C針對網絡(luò )監控特性對安全接入、QoS保障和組播支持進行了充分的優化，可實現視頻流的無阻塞交換，確保圖像的清晰度和實時性，并具備高度的安全性、天然的可擴展能力和靈活性。

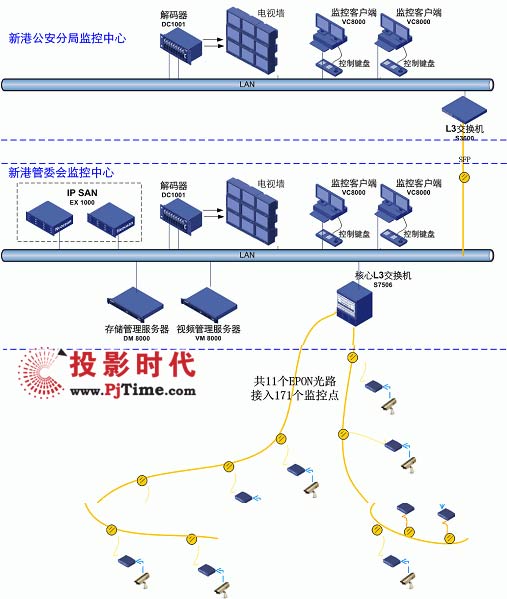

系統的監控中心設在開發區管委會(huì )，部署IP SAN存儲設備、數據管理服務器、視頻管理服務器、核心交換機、解碼器和電視墻。公安分局監控中心能調用管委會(huì )監控系統圖像。
除了攝像頭與圖像顯示設備之外，整個監控系統主要采用的都是H3C設備。系統用11（應改成10條，最終只用了10條）條EPON光路接入全部171個監控攝像頭；并采用專業的EX1000存儲產品為120T關鍵歷史視頻數據的提供了高可靠性的存儲保護；而S7506、S3600交換機優化的組播特性和特色的雙流技術則確保了所有監控點的高清晰、高實時性、支持大量并發訪問。系統的集中管理、批量配置、全網網管也可以為新港開發區節省管理成本。
功能全面 效果明顯
經過緊鑼密鼓的項目建設，平安新港視頻監控系統已初具雛形。系統已經可以實現各種監控業務，包括實時監控、視頻信息存儲及歷史視頻流回放等。
通過合理的管線設計，新港開發區內的一百多個攝像頭采集圖像都能通過光纖快速地傳輸到管委會(huì )監控中心。管委會(huì )監控中心能對編碼器、解碼器、存儲設備、網絡(luò )設備進行集中管理，系統控制采用SIP協議，實現對系統前端攝像機的控制。系統能夠通過前端球機、鍵盤及多媒體平臺的配合，提供局部圖像點擊跟蹤放大、預案防御層設置等智能功能。
由于選用了H3C獨特的媒體監控終端，編碼器支持iSCSI協議，將數字化視頻信號直接寫入IP存儲設備；圖像回放直接從存儲設備讀出還原，保證了所有圖像信號采集、傳輸、顯示、存儲、本地回放、遠程實時調閱都能達到高清（720*576）標準。充分滿足了公安部門的警務需求。
而系統采用了視頻監控數據流與存儲數據流分開的模式，并選擇了高效地IP SAN存儲，不僅使監控視頻能夠迅速高清完整地存儲，存儲時間也達720小時。同時依靠RAID可靠備份機制，確保了存儲數據的安全，使得存儲監控圖像能夠充分發揮事后取證依據的作用。
系統還充分考慮了與一期工程的互通，提供了對一期工程進行優化、改善圖像的存儲質量的解決方案。并支持以數字壓縮和模擬兩種方式（根據情況選擇）將社會(huì )面監控圖像接入系統。接入接口的定義通用、簡單易行。系統還支持電子地圖及報警視頻聯動；并允許授權用戶通過TCP/IP接入系統。
此外，系統在管委會(huì )和公安分局之間留有足夠的光纖，滿足為配合公安分局的監控系統聯網、數據共享、及統一管理的需求。所有這些，都幫助南京新港開發區輕松掌控區內的各種治安和交通狀況，也為開發區內的企業和市民帶來了更多的安全感。
特點鮮明 優勢明顯
在具體應用中南京新港發現，相對于傳統的視頻矩陣或DVR監控方案，開發區監控系統采用的IP智能監控方案有多處獨特之處：
首先是用高品質IP網絡(luò )代替了傳統的視頻切換矩陣進行實時監控流的交換處理。以IP網絡(luò )作為虛擬交換矩陣并不是新概念。但不同于其他任何監控廠商的是，H3C作為業界最領先的網絡(luò )廠商之一，對IP網絡(luò )有著深刻獨到的理解，可以針對視頻監控業務對IP網絡(luò )進行優化設計，甚至適應性開發，如支持大規模組播及豐富的QoS特性等，可以支持監控視頻流的，從而使得開發區監控系統的IP承載網絡(luò )具備足夠的高品質，可以實現監控視頻流的無阻塞交換。如可以保證監控圖像的跨域查看響應時間在300ms以?xún)龋瑵M(mǎn)足專業監控的需求。
其次是采用媒體流承載處理和控制分離的機制，VM作為整個系統的控制和管理核心，所有監控的控制流都由VM處理，但是系統中音視頻媒體流并不在VM上集中處理，而是通過IP網絡(luò )進行以分布式的交換和處理，從而避免了由于視頻交換服務器的處理性能而造成的瓶頸問題。
另外，采用了先進的IP SAN存儲技術，相對于其他存儲技術，IP SAN存儲本身有著獨特的技術優勢，如專業的數據保護、良好的兼容性及可擴展性、可以在分布式部署的同時實現進行集中管理、便于數據共享等。同時，開發區監控系統方案通過EC系列內置iSCSI模塊，EC可以直接對IP
SAN存儲設備進行寫入操作，從而省去了中間的視頻服務器，簡化了系統架構，既提升了系統的可靠性又增強了方案的可擴展性。
新港開發區監控系統方案代表了當前監控技術發展的趨勢，由于整個方案基于IP理念設計，遵循了IP技術標準、開放的理念。各組成部分均采用標準的技術實現，不存在廠商私有技術或標準，這點符合業界技術發展的潮流，也符合用戶的長遠利益。同時整個系統具備很好的開放性，有利于各組成部分技術的獨立演進及發展，同時使得開發區監控系統系統可以很好的和其他技術與工具整合，如GIS地圖服務、視頻識別工具等。
