企業內部IP語音系統的可靠性設計方法
龍夫軍 2010/07/28
當企業的語音業務告別傳統的電路交換網轉向由IP網絡(luò )承載，其可靠性如何保障？本文重點解析組網級和網絡(luò )級的可靠性設計方法。
在企業內部IP網絡(luò )上部署IP語音系統時，不僅需要考慮IP語音系統本身的可靠性，還需要考慮企業內部IP網絡(luò )可靠性對語音業務可靠性的影響。其原因主要是由于企業內部IP網絡(luò )的特點和IP語音系統的特點所決定。
1. 企業內部IP網絡(luò )的特點
運營商級IP網絡(luò )以及一些重要的行業網絡(luò )由于業務特性要求本身具有較強的可靠性，例如采用雙主控、雙備、多鏈路備份等技術，網絡(luò )結構呈現為多級網狀結構。相反，一般普通的企業內部IP網絡(luò )，可靠性往往有所不足，除了少量重要節點采用雙鏈路，大多數節點只有單鏈路，甚至有些遠程節點，只有VPN鏈路。而網絡(luò )結構基本都是脆弱的樹型結構，而非強壯的網狀結構。
企業內部IP網絡(luò )的這種特點，決定了在部署IP語音系統時，必須考慮到當IP網絡(luò )中斷時，IP語音業務如何繼續，即需要采取網絡(luò )級的可靠性措施。

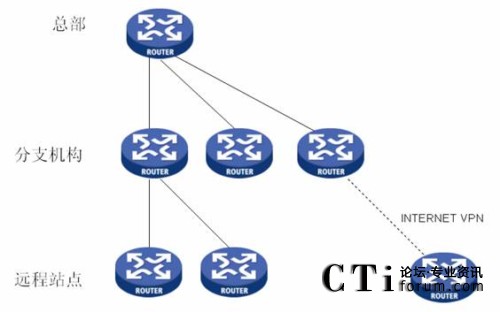

圖1. 企業內部IP網絡(luò )的樹形結構
2. IP語音系統的特點
傳統語音系統，例如程控交換機，需要配置主控板、信令板、接口板、業務板等板卡，在一臺設備上完成信令控制、終端接入等功能，并且信令控制、終端接入無法分開。而IP語音系統與傳統語音系統最大的不同就是，能將信令控制、終端接入、智能業務等完全組件化，各組件在IP網絡(luò )里分布式部署，各組件按照標準協議進行分工協作。
IP語音系統的這種特點，決定在部署IP語音系統時，必須考慮當位于網絡(luò )核心位置的IP語音服務器出現故障時，如何避免全網的IP語音業務的繼續，即需要采取組網級可靠性措施。

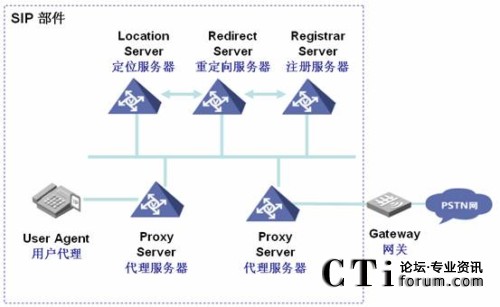

圖2. SIP協議規定的組件架構
3. IP語音系統的可靠性設計原則
在企業內部IP網絡(luò )中部署IP語音系統，整網可靠性設計需要符合下面三個原則：
1)設備級可靠性原則：IP語音系統本身是可靠的。
2) 組網級可靠性原則：如果IP語音系統出現故障，其業務能夠得到備份。
3)網絡(luò )級可靠性原則：IP語音系統的可靠性要求，比企業內部IP網絡(luò )的可靠性要求高。
一、設備級可靠性設計方法
設備級可靠性，通常采用雙電源、雙主控、硬盤冗余、模塊熱插拔等技術。傳統語音系統和IP語音系統都可以使用這些技術。在本文中不再進行詳細闡述。
二、組網級可靠性設計方法
設備級的可靠，也不能避免萬一的故障發生，因此，必須采用組網級可靠性技術來解決。主要包括：雙機備份、1比N備份等。傳統語音系統，由于信令控制和終端接入無法分離，無法使用這些技術。IP語音系統由于其分布式組網機制，先天具有使用組網級可靠性技術的優勢。
雙機備份：其中一臺主用機，一臺備用機，當主用機故障，業務自動切換到備用機，而當主用機恢復正常，業務將自動切回。在IP語音網絡(luò )中，信令控制和智能業務設備都可采用這種技術。雙機備份組網，主要用在一些中小型規模的網絡(luò )，而對于一些大型網絡(luò )，由于設備數量多，如果要對每臺設備配一臺備用機的話，將導致組網成本大幅上升。因此，往往推薦采用1比N備份組網。
圖3. 雙機備份
1比N備份組網：即用1臺備用機，備份N臺主用機的業務。這種組網，不僅成本低，而且可靠性也相當高。該組網對備用機也沒有特別高的性能要求，原因是在N臺主用機中，同時出現故障的設備可能只有1臺或者幾臺，出現大面積故障的概率非常低，而N臺服務器全部故障的概率幾乎為0。

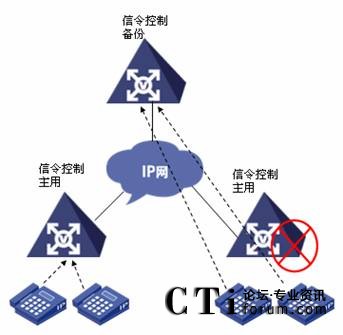

圖4. 1比N備份
三、網絡(luò )級可靠性設計方法
在信令控制設備和終端接入設備都能正常工作時，IP語音系統的可靠性可能遇到的最大的挑戰就是當IP網絡(luò )連接中斷時，使得信令控制組件和終端接入組件之間失去聯系，導致業務中斷。這個問題由網絡(luò )級可靠性技術來解決。
網絡(luò )級可靠性技術，包括對網絡(luò )狀態的探測技術、以及根據探測結果，采用適當的可靠性措施，如：本地存活、遠端逃生、備份路由等技術。
1. 網絡(luò )狀態探測
在IP語音協議中，采用定時器超時機制，來探測其它IP語音組件的狀態。探測機制分為主動式探測和被動式探測兩種。在SIP協議中，主動式探測可采用OPTION消息；而被動式探測主要用在REGISTER、INVITE等消息報文。在實際的IP語音網絡(luò )中，往往是將主動式探測和被動式探測二者結合在一起使用。

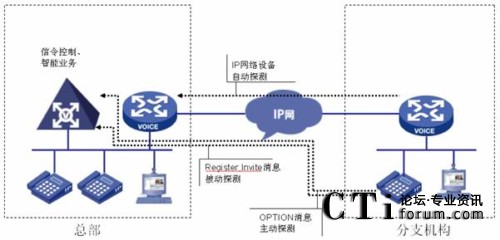

圖5. 網絡(luò )狀態探測機制
被動式探測效果不是很好。REGISTER周期，如果設置過短，將導致網內出現大量的注冊報文，占用帶寬，消耗服務器資源，而如果設置過長，將使得檢測變得很遲鈍，當IP網絡(luò )出現中斷后，較長時間無法發現。而INVITE檢測周期，如果設置過短，當網絡(luò )出現短暫波動，也會(huì )導致呼叫無法接通，而如果設置過長，將加大呼叫延遲，直接影響用戶體驗。
主動式探測在設計時，必須減少網絡(luò )帶寬占用和設備資源占用。OPTION消息報文小，報文交換次數少，設備不做復雜處理，因此是業界主要推薦使用的探測報文。
當然，IP網絡(luò )設備本身也可以具備探測IP網絡(luò )連接是否中斷的能力。在此不做詳述。
2. 企業總部和分支機構本地存活
在企業總部、大型分支機構一般都需要部署信令控制設備和智能業務設備，其本地業務都由本地提供，避免因為IP廣域網連接中斷后對本地業務的影響。這種組網必然意味著組網成本上升，特別是在分支機構比較多的情況時。為了降低成本，可將多個業務組件集成在一臺設備上，如把信令控制、語音郵箱等業務集成在一臺設備，對于一些中小型分支機構，甚至可以將信令控制、語音郵箱等組件與語音網關集成在一臺設備上。
3. 遠程站點逃生
對于遠程站點，部署信令控制、語音郵箱等組件的成本相對太高，一般只部署終端接入設備，如IP電話或者IP語音網關。當這些站點的IP廣域網連接中斷時，其本地業務不可能完全保留，但是必須保證語音基本呼叫，也就是說需要具備話音業務的逃生機制。通常，在遠程站點，選擇與PSTN連接的中繼語音網關，作為逃生網關，保證遠程站點的IP電話、IP語音網關、逃生網關之間的語音基本呼叫能夠保留。

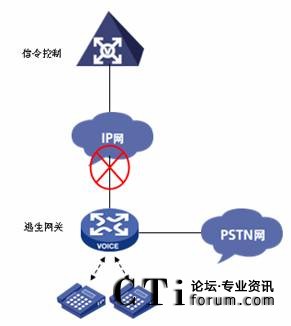

圖6. 遠程站點逃生
4. 備份路由
而異地之間的業務，該如何保證？如果企業內部IP網絡(luò )是其IP語音傳輸的唯一通道，那么在該網絡(luò )連接中斷期間，異地之間的IP語音業務確實被迫中斷。要想解決這個問題，必須借助其它網絡(luò )的幫助，例如PSTN、INTERNET、衛星網等的幫助。在網絡(luò )連接中斷期間，能夠將IP語音業務切換到這些網絡(luò )上進行承載。
如果各地都有與PSTN連接的語音網關，使用PSTN作為備份連接是一個自然選擇。但是，這種備份，所產生的費用比較高。而且語音通過PSTN傳輸，保密性有所欠缺，對于一些特殊行業而言，更傾向租用衛星網來傳輸備份語音業務流。但是使用衛星網又存在成本高，語音質量低等問題，因此，使用INTERNET VPN是又一不錯的選擇。企業可只在當內部IP網絡(luò )連接中斷期間，建立VPN連接，而當網絡(luò )恢復正常時，關閉VPN連接，以降低INTERNET VPN的使用費。
PSTN備份路由國內PSTN基本上還是電路交換網絡(luò )，企業語音網與PSTN之間的連接主要是E1中繼或者模擬中繼，因此，為了滿足業務切換需要，必須使用中繼語音網關。在切換過程中，需要對媒體流和信令流進行轉換。而且本地需要做一次轉換，到了異地還需要做一次轉換，兩次轉換，將增加延遲時間，影響語音質量。同時，在業務備份能力上，PSTN只能備份語音和傳真業務，而對視頻、數據、消息等業務無法做備份。

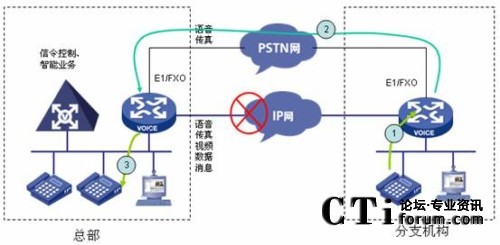

圖7. PSTN備份路由
INTERNET VPN備份路由IP網絡(luò )設備主動自動選擇INTERNET VPN作為備份路由，而IP語音系統不必關心IP網絡(luò )路徑是否發生了切換。在備用通道上傳輸IP語音報文，不做任何轉換，不會(huì )因為轉換而導致語音質量下降。在業務備份能力上，INTERNET VPN能夠備份語音、視頻、數據、消息等業務，如果INTERNET VPN的服務器質量能夠保證，例如延遲在IP傳真許可范圍內，那么INTERNET VPN還可備份IP傳真業務。

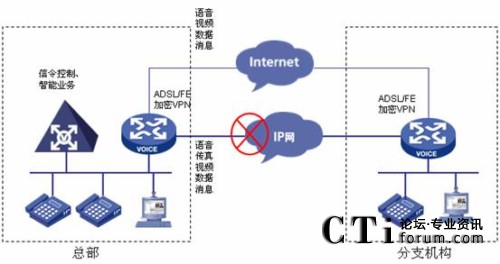

圖8. Internet VPN備份路由
衛星網備份路由企業租用衛星網絡(luò )，其地面設備如果使用電話口（如E&M，FXS/FXO或者E1）與IP語音網關連接，那么這種情況與PSTN備份路由類似。而如果使用的是FE等寬帶接口與IP網絡(luò )連接，這種情況與INTERNET加密VPN備份路由類似。
相比傳統的語音系統，IP語音系統，在設備級可靠性方面與前者相當；在組網級可靠性方面，比前者具備優勢；而在實現網絡(luò )級可靠性方面，通過選擇較好的備份路由，例如選擇INTERNET VPN作為備份路由，IP語音系統的可靠性趨于完美。
