公安行業V2oIP語音視訊集合通信網絡(luò )解決方案

2005/10/28

一、網絡(luò )現狀及需求分析

1、網絡(luò )現狀

　　金盾工程的一級網主要在全國范圍內完成聯結公安部到各省、自治區、直轄市的骨干網絡(luò )。2003年年底到2004年年初，公安部對金盾工程一級網絡(luò )進行全面改造，選用了華為3Com公司共計23臺NE系列高端路由器實現了14個省級骨干節點和9個邊檢節點在公安部一級網絡(luò )中點的接入，擴大了一級網對全國公安主要業務節點的覆蓋，提高了整網網絡(luò )性能。

　　公安一級網的建設和擴容，帶動了各個省公安網的建設，很多省都已建或在建二、三、四級網絡(luò )。從省廳到市局的二級網帶寬有GE、FE或155M、N*2M等方式，從市局到縣局的三級網帶寬有N*2M、2M等，從縣局到各派出所一般是2M或以下的帶寬。

2、需求分析

　　公安戰線擔負著維護社會(huì )治安、打擊犯罪、保障人民生命財產安全的神圣職責，公安系統經常需要召開很多的會(huì )議，進行緊急命令的傳遞、重要案情通報、重要案件分析、重大活動的布署等等，傳統的會(huì )議方式效率太低，根本滿足不了公安系統的需要。

　　而且目前公安系統的綜合數據網絡(luò )、有線電話網、視頻信息網絡(luò )的傳輸線路都是租用中國電信或者中國網通的E1線路，租用費用比較高。如果采用“三網合一”方式建設，可以少租用E1線路，節省成本。

　　華為3Com公司推出的“警務通”解決方案，就是針對公安行業定制的V2oIP語音視訊集合通信網絡(luò )解決方案，應用最新的語音視訊多媒體通訊技術，在公安系統內部架設起暢通無阻的溝通橋梁，實現警務信息的暢通無阻。

二、解決方案介紹

　　華為3Com公司“警務通”解決方案充分考慮了公安系統的業務需求、目前的網絡(luò )現狀，在遵循先進性、高可靠性、經濟實用、高性?xún)r(jià)比、開放與兼容、操作維護簡單、可擴展性等原則下進行設計的。

1、網絡(luò )結構

　　V2oIP系統統一承載在省級公安內部IP網絡(luò )之上。設兩級中心，在省廳中心為一級業務中心，每個市局設二級業務中心。

　　一級中心到每個二級中心的帶寬根據業務需求、帶寬資源條件可以是768K～8M，能提供不同清晰度等級的圖像質量，在8M帶寬情況下可以提供高清晰度的圖像質量，滿足對高質量的要求。

　　省廳視訊會(huì )場、市局視訊會(huì )場均通過局域網接入省中心MCU、市中心MCU。

　　由于從市局到縣局的三級網帶寬有N*2M、2M等。根據帶寬情況，縣局視訊終端可以采用384k、768k等方式接入到市局MCU。而大量的派出所由于帶寬瓶頸必須采用其他方式接入，可以采用1）采用PC接受流媒體方式，需要交互時利用OpenEye桌面視頻軟件；2）采用PC接受流媒體方式，需要交互時采用華為3Com可視電話進行交互會(huì )議。

　　語音終端的接入比較簡單，PBX、模擬話機、傳真機通過語音網關接入，E-Phone、可視電話、PC客戶端通過LAN接入網絡(luò )。

2、設備配置及功能

　　省廳一級業務中心配置的設備有：ViewPoint® RMCC、ViewPoint® DCS、ViewPoint® SwitchCentre、ViewPoint® 8630系列MCU、流媒體服務器。

一級中心功能：

省廳語音用戶、視訊用戶、流媒體用戶的接入；通過二級網接入下級MCU；

省廳ViewPoint® RMCC和市局的ViewPoint® RMCC級聯，管理全省系統資源，支持跨地市的級聯會(huì )議召開；

省廳ViewPoint® DCS和市局的ViewPoint® DCS級聯，支持跨地市的級聯數據會(huì )議召開，支持電子白板、文件傳送、聊天、程序共享等應用；

省廳ViewPoint® SwitchCentre為全省業務提供頂級GK功能，提供頂級的呼叫控制、地址解析、路由管理、帶寬管理、區域管理功能；

流媒體服務器為全省用戶提供流媒體直播、點播服務。

　　市局二級業務中心配置的設備有：ViewPoint® RMCC、ViewPoint® DCS、ViewPoint? SwitchCentre、ViewPoint® 8630系列MCU、流媒體服務器。二級中心的設備和一級中心的對應的設備之間存在級聯關系。

二級中心功能：

市局語音用戶、視訊用戶、流媒體用戶的接入；通過三、四級網接入縣局用戶、派出所等分散單位用戶；

市局的ViewPoint® RMCC對下屬的語音視訊終端資源進行管理，進行資源調度，會(huì )議、會(huì )場、會(huì )控的管理等；

市局的ViewPoint® DCS支持地市數據會(huì )議召開，支持電子白板、文件傳送、聊天、程序共享等應用；

市局ViewPoint® SwitchCentre為全市業務提供呼叫控制、地址解析、路由管理、帶寬管理、區域管理功能；

流媒體服務器為全市用戶提供流媒體直播、點播服務。

3、業務支持

A、基本業務

多方視頻會(huì )議

多方音頻電話會(huì )議

多方視頻和音頻電話混合會(huì )議

內部IP電話功能，并可實現與PSTN電話的互通

內部可視電話功能，實現點對點、多點的可視通信

多方的數據共享、在線協同工作等

網上流媒體功能，可對視訊會(huì )議、電話會(huì )議進行實時直播、存儲以及提供選擇點播，還可利用流媒體系統為企業員工提供業務培訓、生活娛樂(lè )等服務

同時召開多組會(huì )議

B、豐富的多媒體業務

　　縮位撥號、呼叫轉移、呼叫保持、呼叫限制、叫醒服務、緊急呼叫、特殊號碼呼出限制、免打擾、呼叫等待、遇忙回叫、無應答回叫、快速重撥、免提功能、自定義音樂(lè )鈴聲等

　　通過V2oIP媒體融合網絡(luò )的可視電話、PC軟件視頻終端還可以進行以下業務：流媒體點播、觀看IPTV節目、撥通某個視頻終端進行監控

C、行業特色業務

　　遠程提審、會(huì )議監控、廣播電話、群組振鈴、紅色電話、ONLY業務等

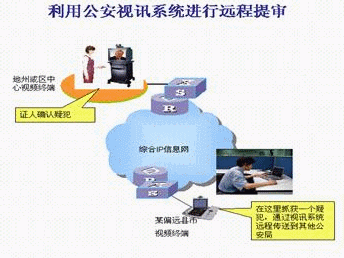

遠程提審

　　當某公安局捕獲一在逃疑犯，但是又缺乏足夠的證據和信息來確認其身份，可以立刻通過視訊系統召集相關單位開視頻會(huì )議，讓他們幫助確認其身份。或者疑犯作案潛逃到其他地區被抓，可以通過視頻會(huì )議來讓案發地的證人確認其身份等等。

　　采用這種辦法，提高了辦案的時效性，提高了辦案效率，為案件的偵破贏得時間，同時也節約了人員來往的路費。

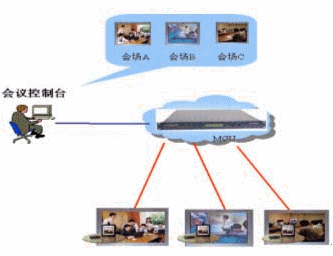

會(huì )議監控

　　通過會(huì )議控制臺，可在所有會(huì )場不知情的情況下，監控到各個會(huì )場的圖象。

　　在監控各個會(huì )場圖象同時，具備拍照功能，照片可保存。

　　適用于視頻監控中使用，便于會(huì )后了解會(huì )議情況。

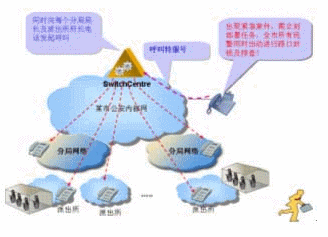

電話廣播

　　在公安系統中，有時候出現緊急案件，需立刻部署任務，例如要求全市所有民警同時出動進行路口封鎖及排查！如果一個一個打電話通知將會(huì )很麻煩，如果有電話廣播功能將是很方便的，可以同時接通很多電話，將命令廣播下去。華為3Com公司V2oIP系統在強大的GK支持下，只要事先定義了特服號對應的電話號碼群組，撥通特服號就能實現電話廣播。

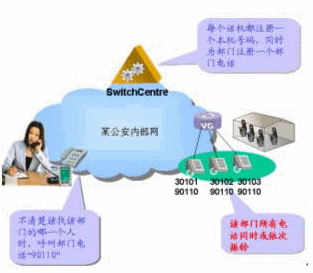

群組振鈴

　　在公安系統中，及時聯系到相關人或者部門是非常重要的。我們都有這樣一個體會(huì )：有時候你有事情要找某個部門，但是你又不知道具體找哪個人。這時，群組振鈴業務能幫助你。在V2oIP系統里，每個話機都注冊一個本機號碼，同時也注明它對應的部門號碼。當撥打本機號碼時，你的電話會(huì )響。當撥打部門號碼時，部門號碼所對應的個人號碼的話機都會(huì )響，只要有一個人接了電話，其他振鈴停止。

紅色電話

　　為了保證一些重要電話能夠打進來，V2oIP系統可以定義一些紅色電話，優先級別最高，可以中斷普通電話正在進行的通話，而接通該電話。例如，可以將一些緊急電話、重要領導的電話定義為紅色電話。

ONLY業務

　　全稱為One Number Link You，申請一個ONLY號碼，將你的手機號碼、辦公號碼、家庭號碼、小靈通號碼等按照一定優先級別映射到該ONLY號碼上，當別人找你時，將按照你設定的優先級依次來呼叫你的各個實際號碼。如果這些號碼都無法接通，系統還可以生成語音EMAIL發送到你的郵箱。該業務能提高聯系的成功率，對提高公安系統通信聯系的可靠性很有幫助。

三、方案特點

1、融合的網絡(luò )，融合的業務

　　華為的“警務通”是一個深度融合的立體通信網，語音視訊業務完全融合。

2、豐富的視訊應用

　　大會(huì )議室多方視訊會(huì )議、點對點可視通話、可視電話多方會(huì )議、媒體直播、流媒體點播、雙流雙視、會(huì )場多角度圖像＋會(huì )議內容同時顯示、觀看IPTV節目、視頻監控、多畫面、電視墻顯示、發送藍屏、視頻屏蔽等。

3、豐富的語音應用

　　會(huì )議電話、音頻視頻混合會(huì )議、內部IP電話、與公網的互通電話、豐富的語音業務等。

4、豐富的行業應用

　　遠程審訊、錄口供、審訊錄像、法院遠程審判犯人、證人遠程作證、遠程咨詢服務、視訊便民服務等

5、適應各種需求的組網能力

　　華為的“警務通”解決方案能夠根據客戶的需要，進行各種靈活的組網應用，系統可大可小、業務模塊可靈活選擇、產品系列可以根據客戶需要選配，從而為客戶搭建具有最高性?xún)r(jià)比的網絡(luò )。

6、先進的音頻、視頻處理技術和效果

　　支持H.261、H.263、H.263＋、H.264等多種視頻編碼，同時支持QCIF、CIF、4CIF等多種圖像格式，畫質清晰流暢。支持50/60場掃描技術、H.239的先進技術。

　　具有業界最強大的多畫面功能，可以提供2、3、4、6、8、9、13-1、13-2、16等多格式多畫面，且單畫面和多畫面能夠自由切換，增強會(huì )議效果。

　　支持G.711、G.722、G.723、G.729、G.728等多種語音壓縮編碼，支持華為3Com專利技術的HWBA20寬頻語音技術，采用AGC、AEC、ANS等專業技術處理，保證了語音通話質量清晰、純正。
