西安優視建設泰安供電公司調度視頻會(huì )議系統

2007/06/14

1.用戶需求分析

　　泰安供電公司調度視頻會(huì )議系統項目建設目標包括7個會(huì )場，其中中心設主會(huì )場1個，設分會(huì )場6個。.視頻會(huì )議系統全網采用高速網絡(luò )傳輸，整個系統呈星型網絡(luò )結構。系統要求視頻會(huì )議終端帶寬接入支持512Kbps-2Mbps，攝象機具有水平垂直云臺控制變焦功能，支持遠程控制。要求MCU具有多種控制方式，同時配置流程簡單、界面直觀、操作簡便、會(huì )議配置靈活等。

　　在功能方面要求：各下屬單位可以同時召開會(huì )議，實現多點視頻會(huì )議，多點遠程教育培訓、協調調度；也可分為不同小組分別開會(huì )；日常工作中，各下屬單位可以方便地與任一其它下屬單位連通，或通過簡單撥號與國內、外其它單位的設備連通召開單獨會(huì )議。網絡(luò )要求：簡單、方便、可靠，易于擴展。在多點會(huì )議情況下，各分會(huì )場（部門）使用寬帶網絡(luò )連接到局中心。

2.方案設計

2.1 設備選型

　　會(huì )議終端我們選用山東萬力公司的嵌入式視頻會(huì )議終端WL-2000MH。該終端產品具有最佳的視音頻質量，支持數據傳輸，性能極其穩定。產品選用最先進的音頻/視頻/系統編解芯片，產品的設計為目前最為先進的高度集成化設計，功能強大，操作簡單，無需專人職守，支持7×24小時使用。

　　WL-2000MH高清晰度會(huì )議電視終端率先在視頻會(huì )議系統中采用了MPEG-4編解碼技術，圖像質量達到廣播級的DVD效果，在傳統會(huì )議電視2M帶寬下，可以做到實時編解碼（pal@25f/s, ntsc@30f/s），圖象分辨率達到500線以上，作為高端會(huì )議電視產品，WL-2000MH充分滿足了對圖像有高質量要求的用戶需求。WL-2000MH視頻會(huì )議終端的技術特點有如下幾個方面。

　　終端支持遠程管理：終端設備具有嵌入軟件和LAN接口，可接入LAN。網管中心可用專用軟件對終端進行遠程管理，對全網所有會(huì )議電視終端的工作狀態實時監控、管理。無需另配專用設備；

　　視頻編解碼算法：支持多種視頻編解碼算法H.261、H.263和MPEG-4編解碼算法；

　　速率自適應可調：采用H.323協議，視頻會(huì )議設備均運行在局域網上，可以享有更高的帶寬。WL-2000MH型產品速率512k～4M可調，當信道帶寬保持在1M時，就能得到非常滿意視頻會(huì )議的質量；

　　所有設備為常待機狀態：所有設備均為24小時常開機狀態，將日常操作減少到最少，隨時可以召開會(huì )議；

　　終端支持遠程控制攝像頭：WL-2000MH會(huì )議終端配有紅外接口和遙控器，都含有相同的控制協議，每臺會(huì )議終端通過RS232串口與會(huì )議專用攝像機的控制串口相連，在遠端通過遙控器實現對相應的攝像機進行控制。

　　視頻會(huì )議多點控制單元設備我們選用西安優視數字視頻有限公司的URSA H.323 MCS-4000多點控制單元。

　　URSA H.323 MCS-4000多媒體交換平臺具有業界領先的產品穩定性，它遵從國際 H.323v4標準，兼容市面上所有的主流視頻會(huì )議終端。既可以面向商業、企業、等中小用戶，也可以面向政府、電信運營商等大型用戶提供專業級服務。URSA H.323 MCS-4000會(huì )議功能全面、運行穩定性，其主要功能特點為：

　　會(huì )議管理：全新的會(huì )議管理思路，建立會(huì )議成員數據庫，在召開新會(huì )議時只需從該數據庫中直接添加即可建立新的會(huì )議。建立好的會(huì )議可以進行保存，以后每次開會(huì )時可以直接調用，極為方便。

　　會(huì )議模式：具有導演控制模式、語音激勵模式、主席輪循模式。在不間斷會(huì )議情況下，上述幾種會(huì )議模式可以實現在線切換。

　　會(huì )議自主控制：通過遙控器可以完成會(huì )議遠程呼叫、掛斷、畫面輪詢、申請發言、分屏模式切換等會(huì )議管理控制功能，不需要直接操作MCU。這一功能對于大容量承載多組會(huì )議的會(huì )議系統是十分重要的。

　　視頻合成：在多畫面模式下，MCU對選定的多路視頻信號進行復合。支持多畫面模式和單畫面模式的在線切換。支持四畫面、九畫面、十二畫面和十六畫面等二十幾種分屏模式。

　　音頻混合：可以實時將多路語音進行合成，使每個與會(huì )者可以同時聽到多個與會(huì )者的聲音。在會(huì )議進行的過程中可以動態指定其中某個終端是否參加音頻混合。

　　雙路視頻：支持主流會(huì )議終端的H.239雙路視頻傳輸技術，擴展了會(huì )議應用范圍。

　　會(huì )議召集：支持會(huì )議預約功能，可設定時間來安排會(huì )議議程,系統到時會(huì )自動撥通各個分會(huì )場,不需要分會(huì )場干預；

　　遠遙功能(FECC)：支持H.281遠端攝像頭控制，同時通過對H.281協議的擴展實現了對會(huì )議自主控制的支持；

　　字幕顯示功能：支持終端字幕和會(huì )場滾動字幕。

　　內置路由功能：靈活的網絡(luò )接入方式，支持多個網口跨網段連接，解決了不同網絡(luò )用戶參與視頻會(huì )議的難題，也提供了全新的防火墻穿越方案。每個網口都可以獨立支持NAT功能，為用戶節省了公網地址資源。

2.2 整體方案考慮

　　在控制中心，配置一臺優視USRA MCS-4016多點控制器(MCU)。各會(huì )場各配置一臺WL-2000MH視頻會(huì )議終端。
在通信線路方面,各分局通過寬帶網絡(luò )連接到總部，同時以劃分信道的方法，使視頻會(huì )議獨通信信道，不受其它數據業務的影響。

　　主會(huì )場、各分會(huì )場采用和數據業務共享的光纖連接；各會(huì )場均可以自適應帶寬速率接入MCU，組成多點會(huì )議。

　　IP網絡(luò )中任意節點不可呼叫其他節點進行點對點雙向通信，須多點控制器MCU支持；在多點會(huì )議過程中，IP網絡(luò )中任意節點不可以隨時加入；提高了安全性。

　　IP網絡(luò )中任意節點在MCU容量范圍內可通過MCU召開多點雙向會(huì )議，可使用的最高速率、最多接入端點數與同時召開的分組會(huì )議數量皆與MCU配置有關。

　　各個節點上的會(huì )議室型WL-2000MH終端的數據流可向多點控制器MCU發送動態高清晰度圖像（720*576的FULL D1）, 可以把主會(huì )場攝象機畫面清晰地傳輸到所有WL-2000MH終端。

　　WL-2000MH會(huì )議室型終端的功能包在點對點會(huì )議中支持雙路視頻傳輸，即把主教者的人物畫面和語音同時傳輸給遠程會(huì )議室。

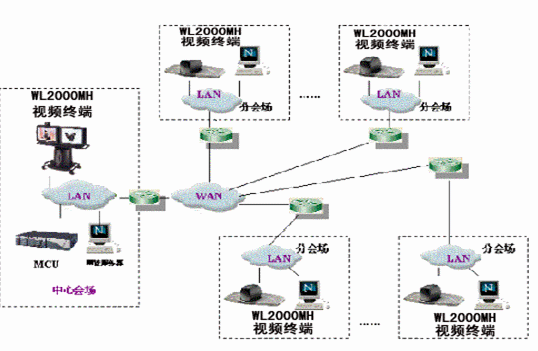

電力調度視頻會(huì )議組網圖

2.3主會(huì )場設計

　　根據貴單位的分布特點，視頻會(huì )議會(huì )議系統建立7個會(huì )場，其中主會(huì )場一個，設在大樓的會(huì )議室，分會(huì )場6個，設在各下屬單位會(huì )議室。傳輸信道采用系統內部的寬帶IP綜合網絡(luò )。

　　在大樓的主會(huì )場，提供100M快速交換以太網端口，連接主會(huì )場WL-2000MH會(huì )議終端、會(huì )議電視管理系統（MCU）、會(huì )議網絡(luò )控制軟件。

　　在主會(huì )場，電視會(huì )議終端采用萬力公司的會(huì )議室設備WL-2000MH會(huì )議終端系統，它支持2個屏幕輸出，在主會(huì )議室主會(huì )場，配有一個42英寸等離子電視機，可以更好的將會(huì )場圖像輸出。另外，在主會(huì )場預留一條電話備份線路，用來在網絡(luò )故障的情況下用音頻撥號方式撥入，加入到視頻會(huì )議中。

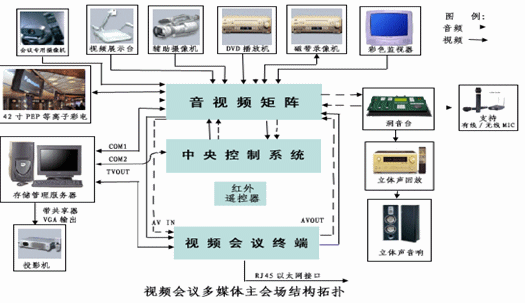

　　以上設備分別通過綜合信息網提供的100M快速交換以太網接入會(huì )議網系統。在控制室，我們配置一臺筆記本電腦，分別用來運行會(huì )議管理系統、會(huì )議控制軟件，配置視頻會(huì )議系統會(huì )議存儲管理服務器對視頻會(huì )議網絡(luò )進行統一監控管理，會(huì )議存儲管理服務器用來存儲會(huì )議內容供以后二次利用點播/廣播服務。他們均以100M快速交換以太網接入綜合網。在會(huì )議控制人員進行管理時，他們只需進入控制軟件界面，輸入正確的口令后即可進行會(huì )議管理和控制及會(huì )議設置和維護，也可以通過配置的便攜式維護終端1套（筆記本電腦）進行。見下圖：


設備配置說明：
  1. 主會(huì )場配置URSA MCS-4016 MCU 多點控制器一臺。主會(huì )場MCU通過100M快速以太網線路接入主會(huì )場所在地局域網。

  2. 終端設備配置WL-2000MH型視頻會(huì )議終端設備一臺。

  3. PC機實現數據傳輸

  4. 通過RS232串口與PC機相連，與其它會(huì )場實現數據傳輸共享。PC機同時接主會(huì )場局域網，實時調用各種數據。

  5. 網絡(luò )控制終端

    6. 　　以一臺PC機接入局域網作為網控終端，對所有會(huì )場終端設備進行遠程管理。
  6. 背投顯示

    7. 　　主會(huì )場面積較大，所以配置大屏背投顯示器。
  7. 專業攝像機

    8. 　　主會(huì )場配置高檔會(huì )議專用攝像機。

2.4 分會(huì )場設計

　　根據設計要求，分會(huì )場6個，設在各下屬單位會(huì )議室。傳輸信道采用寬帶IP綜合網絡(luò )2M或4M的線路。

　　在各分會(huì )場，提供100M快速交換以太網端口連接分會(huì )場會(huì )議終端WL-2000MH,以上設備分別通過綜合信息網提供的100M快速交換以太網接入主會(huì )議系統網。另外，在分會(huì )場預留一條電話備份線路，也可以用音頻撥號方式撥入，用參加視頻會(huì )議。

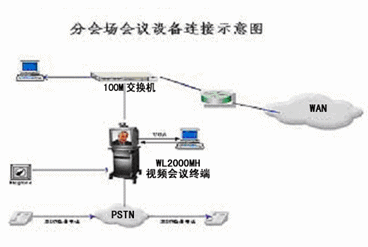

分會(huì )場連接圖如下：


設備配置說明：

　　分會(huì )場配置WL-2000MH會(huì )議終端，具有快速以太網LAN接口，在H.323上可達到4M。實際應用中，分會(huì )場工作速率在512K-2M自適應可調。中心會(huì )場可通過局域網對分會(huì )場設備遠程管理。終端通過RS232口連接攝像機，中心會(huì )場可進行遙控分會(huì )場的攝像機，注本地也可以進行攝像機控制。WL-2000MH會(huì )議終端有兩路視頻輸出，一路為遠端視頻，一路為本地視頻，分會(huì )場可選擇兩個顯示設備如大屏幕彩電或背投電視。

3、電力調度視頻會(huì )議系統的特點

為用戶的網絡(luò )設計及實施提供了最大的利益保證，其技術的卓越性表現為：
  1. 產品的先進性—高度集成主流產品

  2. 網絡(luò )的易用性 – 操作簡單、智能化高、網絡(luò )接口豐富
　　在整網設計的方案中，所有操作均可在無需任何專業知識的背景下進行，對操作人員的技術要求達到了最低化的標準。工作人員不必考慮設備的設置和網絡(luò )狀況，設備能自動監測線路及調整適應線路狀況及遠端設備情況，工作人員只需撥號碼，如同打電話，即可連通，無需使用任何專業知識。所有產品使用統一的遙控器、操作界面，菜單簡單明了。系統配置、故障診斷、系統升級等維護工作完全由網絡(luò )維護中心遠程實現，最大限度減少網絡(luò )運營維護工作量。

3、網絡(luò )的安全性 – 非PC結構，無病毒感染

　　終端設備為高度集成結構，非PC結構，無操作系統，采用專用軟件，從根本上不存在計算機病毒感染的問題。所選用的終端和MCU產品均可為用戶的使用、管理、維護提供多種授權確認機制，使不同應用條件下都應有相應的安全保障，使網絡(luò )中的系統管理員、系統使用者等不同級別身份的人員具有不同的系統操作權限。

4、網絡(luò )的開放性及可升級性 – 互通性好，軟件升級

　　設計網絡(luò )可與任何視頻會(huì )議網絡(luò )相連，終端和MCU設備支持與所有符合視頻會(huì )議標準的產品相連接。終端和MCU設備全面支持軟件在線升級，且升級方便。

5. 穩定性與靈活性相結合 – 同時支持LAN、ISDN

　　主會(huì )場和各分會(huì )場采用H.323協議，通過局域網連接，具有穩定性和易用性。召開視頻會(huì )議時網絡(luò )暢通，開啟設備自動與其它會(huì )場的IP地址完成信道的連接，快速方便。同時可以實現全網會(huì )議、幾點之間的小組會(huì )議和點對點會(huì )議等會(huì )議方式，使應用十分靈活。

6、技術最先進–選擇的原因

高清晰度動態圖像傳送

　　首創(chuàng )的800*600（SVGA）、704*576（4CIF）、720*576（D1）分辨率的動態高清晰度圖像的傳送技術使諸如活動的PC圖像（諸如FLASH）、實物投影、顯微膠片、圖表等視頻信號的無失真傳送成為可能，而其他產品只能實現動態352*288（CIF）或靜態圖文704*576（4CIF）的傳送。

雙路動態視頻圖像同時傳送

　　通過1臺終端實時向連接對端傳送兩路動態視頻信號，遠端站通過主、輔2臺電視分別顯示不同畫面，如授課教師和授課資料（錄像、圖片、實物投影等）2路視頻可根據視頻源特點分別選取不同傳送模式，如CIF和4CIF或者SVGA，使所傳送的圖像更清晰。
