網真視訊視頻會(huì )議系統軍隊解決方案

2008/09/19

建設背景

　　隨著軍隊信息化建設的不斷深入，如何依靠各種先進的技術手段，尤其是運用信息技術的最新成果，來進一步提高通信保障和再生能力，是擺在軍隊各級通信部門領導面前的當務之急。北京網真視訊科技有限公司作為一個多年從事多媒體通信系統研發和建設的專業公司，我們積極支持并參與軍隊的信息化建設，憑借我們卓越的產品、精湛的技術、豐富的經驗、完善的服務竭誠為廣大軍隊用戶服務。

　　網真視頻指揮調度系統是應用在部隊、公安、電力、交通等特殊領域的通信系統，然而傳統的指揮調度系統只聽聲音、不見其人，指揮者只能通過前方反饋的語音信息進行判斷分析后，進行決策、下達命令。由于語音信息是一種描述性的信息，它不像視頻信息那樣直觀、具體，缺乏一定的準確性，這給指揮者實施及時、有效的正確指揮帶來了一定的影響。隨著現代通信技術和多媒體技術的高速發展，北京市華緯訊電信技術有限公司研制出了運行在中低帶寬條件下的具有單向遠程視頻監控及音、視頻雙向交互功能的視頻指揮調度系統，這與傳統的語音指揮調度系統相比發生了質的變化，填補了我國網真視頻指揮調度系統的市場空白。

　　網真視頻指揮調度系統，采用符合MPEG4/H.264標準的先進視頻編解碼技術，并結合網絡(luò )技術和多媒體技術，使其運行在現代數字通信網絡(luò )（LAN/WLAN/SDH/ATM）平臺上，確保了在中低帶寬網絡(luò )環境條件下提供高清晰、全動態、全實時圖像，它是一套具有雙向音、視頻交互及數據傳送功能的以視頻指揮調度通信為主的多媒體通信系統。

網真系統概述

　　針對以上不足，北京網真視訊科技有限公司依托雄厚的軍事通信技術背景和多年從事數字視訊產品的研發經驗，在國內率先開發了適用于部隊作戰訓練需求的“網真視頻指揮調度系統”。系統采用分布式控制結構和高清晰度的MPEG-4/H.264數字視頻編碼技術，緊密結合部隊多種視頻業務的綜合應用需求，應用多項自主開發的專利技術，實現了遠程視頻監控及指揮調度、視頻會(huì )議、環境數據采集、視頻報警聯動等多種關鍵業務功能。

建設方案特點：

• 先進性：采用先進的MPEG-4/H.264視頻編碼技術，壓縮比高，圖像質量好；
• 整合性：一套系統實現了，視頻指揮調度，視頻會(huì )議功能；
• 兼容性：支持多種視頻監控系統的接入；
• 安全性：獨有的多級別、多權限的指揮調度管理。
• 實時性：支持用戶多級別實時指揮調度；
• 多業務性：?jiǎn)我挥脩?hù)終端支持多項業務應用；
• 可擴展性：支持環境數據采集、視頻報警聯動；

　　該系統能夠將遠程視頻監控、視頻指揮調度與視頻報警聯動有機地結合。用戶可以通過該系統進行各級作戰部門之間的視頻指揮調度和應急事物處置協調。該系統可以滿足用戶對各種工作現場情況的事前預防、工作現場的事中監控、出現事故的事后處置等一系列軍事訓練和作戰演習遠程視頻監控、視頻指揮調度需求。

視頻會(huì )議系統結構

總體結構

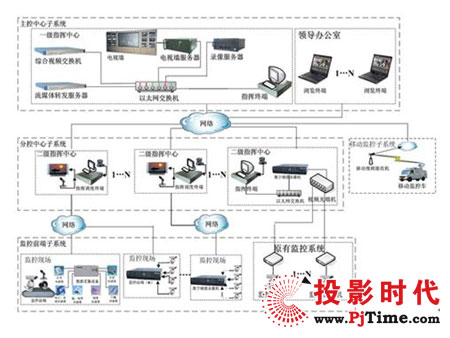

　　綜合視頻指揮系統從組織結構上應與軍隊編制體制和隸屬關系相吻合，這樣才能真正發揮綜合視頻指揮系統的作用，同時又必須適應指揮體系扁平化發展的需要。一般軍隊單位的管理組織結構形式可分為：直接行政隸屬關系和間接業務領導關系，所以綜合視頻指揮系統在部署結構也要符合以上兩種組織結構。綜合視頻指揮系統以模塊化單元為基礎構建，模塊化單元分為主控中心子系統、分控中心子系統、監控前端子系統、移動監控子系統，典型的三級組織結構圖如下：

• 被指揮調度者可隨時加入和退出指揮調度組。


• 指揮調度內調用監控任意監控點的圖像，并可廣播該圖像。


• 多組指揮調度內同時調用監控任意監控點的圖像。


• 支持指揮調度者對被指揮者指揮調度前的預覽。


• 通過配置可顯示任意聯動報警點的圖像。


• 指揮調度者對多個監控前端進行語音廣播。


• 控制中心的值班人員在日常管理過程中可以利用視頻指揮調度功能與各下級控制中心的值班人員、各現場的工作人員進行業務協調。

　　當現場發生意外情況，現場人員不能解決，各級領導和相關專家又不能及時趕到現場，此時可以利用系統的指揮調度功能召集相關業務主管和專家實時的監視現場情況，并與現場人員進行語音實時交流，共同指導現場進行意外情況的處理以及相應的遠程指導，為現場解決問題提供有力的支持，大大節省時間，提高工作效率。

視頻會(huì )議功能

　　根據用戶的應用需求，召開傳統視頻會(huì )議，進行雙向音視頻交流互動。主席可以設定多個例會(huì )，每個例會(huì )包含相對固定的成員，主席可以方便地組織會(huì )議。會(huì )議成員可隨時加入和退出會(huì )議組。主席可以對各個會(huì )場的發言權進行控制，并可廣播某一分會(huì )場。

　　系統支持多種會(huì )議形式：即時會(huì )議、支持例會(huì )、多組會(huì )議，上級領導機關，可根據需要適時召開視頻會(huì )議，實現交班會(huì )、總結會(huì )等各種會(huì )議，進行多點多方雙向音視頻交流互動。

遠程視頻監控功能

　　用戶能靈活切換現場視頻畫面、控制云臺和攝像頭，方便地組合顯示一至九路的視頻畫面并支持雙向語音可視對講。

支持多種監控模式：

　　點對點監控：某指揮調度終端或視頻瀏覽終端可以監視其他指揮調度終端及監控前端的圖像，必要時可進行語音對講。

　　點對多點監控：某指揮調度終端或視頻瀏覽終端可以同時監視一至九路監控前端，監控前端接入視頻分割器、DVR，同樣帶寬條件下可以實現同時對更多點的監控。

　　多點對一點監控：系統中可以有多個不同級別的指揮調度終端或視頻瀏覽終端監視同一監控前端。

　　多點對多點的監控：系統可以做到多個指揮調度終端或視頻瀏覽終端對多個監控前端的同時交叉監控。

　　控制中心利用本系統提供的功能，對各分控中心及各現場等部位進行視頻監視。可實現現場畫面靈活切換、對遠端攝像云臺遙控，方便地組合顯示多路視頻畫面等功能，各分控中心對本單位現場等部位進行視頻監視。可實現現場畫面靈活切換、對遠端攝像云臺遙控，方便地組合顯示多路視頻畫面等功能，單位首長在辦公室里直接對主控中心、各分控中心或現場進行視頻監控。可實現現場畫面靈活切換、對遠端攝像云臺遙控，方便地組合顯示多路視頻畫面等功能。

現場擴音呼叫對講功能

　　當主控中心、各分控中心發現現場有人違規操作時，可以利用本系統對講功能直接對現場人員喊話進行糾正，現場人員也可以在接收到調度室命令后，實時向控制中心進行匯報；當現場人員有情況向控制中心匯報時，可以利用本系統主動向控制中心發起呼叫，并向控制中心進行工作匯報，同時接受控制中心下達的命令；首長在辦公室里也可以直接對主控中心、各分控中心的值班員或現場人員下達命令。

電視墻多畫面顯示功能

　　主控中心、各分控中心可安裝多臺網絡(luò )視頻矩陣，用戶通過網絡(luò )視頻矩陣控制終端任意選擇瀏覽監視現場多路視頻畫面，通過大屏幕電視墻實時顯示。若監控點較多時，可以根據需求設置各種圖像顯示輪詢方案，保證監控點的實時顯示，便于系統管理員統一指揮、集中調度。

數字錄音、錄像功能

　　主控中心、各分控中心可安裝多臺視頻錄像服務器，視頻錄像服務器支持視頻的錄制和查詢檢索回放等功能。用戶通過錄像服務器控制終端選擇任意多路現場的畫面隨時手動錄像、也可根據要求設定定時錄像和設定聯動報警觸發錄像，用戶經授權通過web瀏覽器可根據終端名稱、錄像時間、錄像地點、錄像事件特征，隨時查詢檢索視頻文件，遠程播放所需視頻圖像。

安全報警聯動功能

　　在營門、倉庫、機房現場可以接入環境采集傳感設備，如紅外、濕度、煙感等，當采集到環境數據不正常時，可發出報警，聯動該地域的監控圖像立即顯示在指定的監視設備（如：指揮調度終端、瀏覽終端），同時視頻錄像服務器啟動對該監控點圖像的錄像任務，為日后取證提供寶貴資料，也為以后教育學習提供素材。

視頻會(huì )議系統多種級別權限設置

　　用戶權限管理規定了對其他各終端的三種權限：指揮權、監視權和控制權。系統進行配置時可以根據實際的隸屬關系進行靈活的權限設置。發生爭用時，級別不同的級別優先，級別相同的時間優先，通過綜合視頻交換機可以根據用戶管理需求進行靈活的級別和權限設置，能夠適用于各種管理方式。

　　多種級別與權限設置：比如，將主控中心設置為對所有下屬單位具有最高三種權限，可以對下屬單位終端具有指揮、監視和控制。分控中心只對本單位現場監控點進行指揮、監視和控制，而不能對其他單位監控點圖像進行指揮、監視和控制。首長可設置為對所有下屬單位具有監視和控制權，可以隨時任意監控瀏覽下屬監控點圖像。

　　系統控制級別管理：設定了十個控制級別，根據實際情況需要，分配給各級領導不同控制級別。如果幾個終端同時對某個監控點進行攝像頭、云臺遙控控制操作，發生爭用時，級別不同的高級別優先，級別相同的時間優先。低級別終端只能被動監看高級別終端的控制遙控圖像，當高級別放棄控制權時，控制級別自動轉交低級別終端。

智能監控識別及聯動報警

　　對特殊地點、敏感區域通過智能視頻監控安全策略，進行智能監控識別。比如：重要設備不能被人盜竊、移動等，有些區域是禁區、不能讓人靠近或有逗留等，某些區域只允許單方向通過等，以上這些區域出現了違反規定的情況，智能檢測設備能夠自動識別，并在無人值守的情況下實現對多種安全威脅的自動報警，記錄整個違規的過程，同時聯動到調度中心進行報警通知。

拍照功能

　　系統支持拍照功能，終端處于監控模式時可以隨時抓取所需圖像。

視頻會(huì )議系統外設控制功能

　　支持遠程攝像機、云臺控制，云臺控制方式可選（連續、步進），為了節省監控點接入帶寬，支持對DVR和視頻分割器進行控制，并實現遠程的圖像瀏覽切換等操作。

字幕播放功能

　　系統內嵌字幕播放功能。在指揮和會(huì )議進行中，可以同時發送字幕，且支持多種字幕發送方式。字幕可隨視頻輸出，方便消息通告、指示下達等；支持各類終端用戶名稱文字顯示疊加功能、文字字體、顏色可選。

系統應用

　　我公司針對軍隊軍事演習、軍事訓練、日常管理和軍隊機構編制，充分考慮軍隊的網絡(luò )條件、地域環境和保障需求，利用我公司研制的網真視頻指揮調度系統已在軍隊得到廣泛應用的成功經驗，結合軍隊多種視頻業務的具體應用需求，現歸納其主要應用需求如下，分為四大部分：

　　一級指揮中心可對各二級指揮中心實施指揮調度，召開每日業務交班會(huì )，下達各項命令指示，實時檢查指導下屬單位的工作情況；也可隨時監控各類環境現場和所屬部隊訓練值勤工作情況，發現重大問題協調下級部門會(huì )商解決。

　　各二級指揮中心可隨時向上級請示匯報本單位的訓練工作情況，實時監控各類環境現場和所屬部隊訓練值勤工作情況，發現問題及時提醒，并在需要時進行雙向語音對講。如果所屬部隊在訓練值勤工作碰到疑難問題，自己無法解決，可及時通過語音對講向本級或越級向上反映，得到各級領導和主管部門的指導幫助。

　　機關首長以及各主管部門領導在機關辦公區，即可隨時監看下屬各級工作人員工作情況，各類被監控設備運行場景情況；隨時隨地直觀掌握部隊的全面值勤訓練工作情景，為首長演習決策提供客觀依據，提高首長的辦事效率。

　　一級指揮中心對各二級指揮中心日常管理，通過視頻會(huì )議功能，召開業務視頻會(huì )議、傳達上級文件、布置年度計劃，為日常管理等提供高科技手段。

　　對重要目標環境實現環境數據自動化采集（溫濕度、氣體濃度、電流、電壓等），使管理者及時掌握設備環境實際情況變化以及設備的運行實際狀況。根據現場環境要求，設定各種環境參量的上下限以及各種報警參數，當監測數據達到設定觸發條件時，即可產生報警信號并聯動視頻監控，把現場圖像及時傳給主控中心和各級分控中心值班人員得到及時處理。對特殊地點、敏感區域通過智能視頻監控安全策略，可設定各種事件安全偵測規則，達到某個區域的智能化防范管理。

　　可以分區設定安防監控，滿足軍隊安全保衛部門的需求，對營區、營門、圍墻、辦公室、倉庫等實時監控。當意外事件發生時，系統發出報警視頻聯動指令，把報警點的視頻圖像傳到值班室設定指揮調度終端、瀏覽終端顯示，錄像服務器啟動該事件錄像，提醒保衛人員及時處理。
