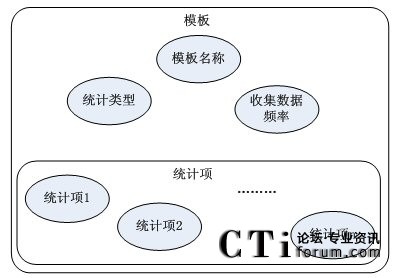

　　由模板結構框架圖得知，模板包括模板名稱，數據統計對象，收集數據的頻率和多個基本統計項。其中，每個統計項對應著統計對象（如：坐席，路由點等）的一條統計內容信息（如：1小時內的呼叫總量等）。然后由這些統計項和統計參數組合成模板，從而構成對呼叫中心對象的統計信息。

　　模板的劃分用來簡化了報表的復雜性。根據這些關鍵性模板，以公正的最重要的呼叫中心的統計資料過濾關鍵性數據，然后以各種各樣的可視化顯示技術來展示報表數據。

　　4.1.2　統計項細分

　　該報表系統設計的模板，用來對呼叫中心中相關對象做相應的數據統計。報表模板的設計目的是讓報表的功能設計更加靈活，維護也更加方便。但是若要使模板的功能能夠通用，就應該對模板內部單元做詳細而規則的劃分。從而系統需要將模板分為相互獨立的，確定范圍的，而又相互聯系的基本單元，通過有限的各基本單元的選擇配置組合來實現所有數據統計模板的構建。這樣，通過該模板的加載去收集相應的報表數據，以達到報表統計靈活通用的目的。

　　然而，在現代呼叫中心尤其是大型的呼叫中心中，數據量是巨大的，且形式也各種各樣。要想把報表模板劃分成規范而整體可以覆蓋全面的子單元，就需要對呼叫中心中報表統計數據的規律性進行研究。不過呼叫中心中的報表數據劃分也不是孤立的，而是相互之間存在著一定的適用條件聯系。報表數據統計都應該表現出研究對象的本質屬性：服務的對象、基本內容、實現的功能等。

　　從呼叫中心報表數據的規則性而言，它的每一條記錄都包括監控的對象，收集的數據內容和收集的時間段三部分。監控的對象表明它是一個坐席，坐席組，路由點，隊列，分機，隊列組，IVR對象等。收集的數據內容表示統計的最長通話時間，內線呼叫總量，平均等待時間等。收集的時間段表示收集數據的頻率，如15分鐘表示每15分鐘收集一次數據。統計項劃分后，每一個統計項就對應一個報表需求統計數據的配置。如要統計每天路由點上所有的呼入量和接通量，則需要對路由點這個對象做個模板，再在這個模板中創(chuàng )建兩個統計項。分別為統計該天呼入量和接通量的相關配置。

　　基于以上研究對象的本質屬性分析，下面完成模板統計項的細分。

　　在研究一個模板進行細分時，首先必須確定其統計目標，統計時間段和統計內容等。在模板加載后，用戶也可以對這些配置在進行修改，同時還可以添加和刪除統計項。

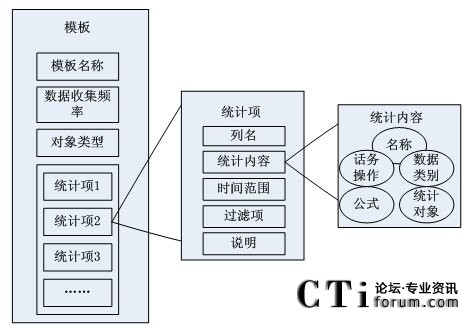

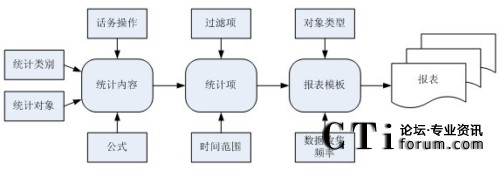

　　根據系統對統計項劃分的分析，模板的構造單元劃分后，其結構如圖4.2所示。

　　根據模板結構圖，每一個模板包含一個對象類型(Object Type)，一個唯一的模板名稱(Template Name)，一個時間收集頻率(Time Profile)和多個統計項(Statistics Units)。

　　1.對象類型

　　對象類型用來說明報表數據統計的對象類型，包括坐席(Agent), 坐席組(AgentGroup), 隊列(Queue), 隊列組(QueueGroup), 路由點(RoutePoint), 分機(Extension), 技能組(SkillGroup)，自助語音呼叫(IVR)等等。

　　2.數據收集頻率

　　數據收集頻率表示收集數據的時間段，它定義了一個收集數據的時間間隔，默認為15分鐘。用戶可以自己添加或更改收集數據的時間段。

　　3.統計項

　　一個模板可以包括一個或者多個統計項，用來說明統計的內容。每個統計項參數需要再細分，使其進行組合后可以涵蓋所有的常用功能。在統計項細分后，每個統計項參數主要包括以下四個方面：列名（Column Name），統計內容（Stat Type），時間范圍（Time Range），過濾項（Filter）。另外，統計項創(chuàng )建時，還可以給該統計參數增加一個描述以說明統計項的作用。

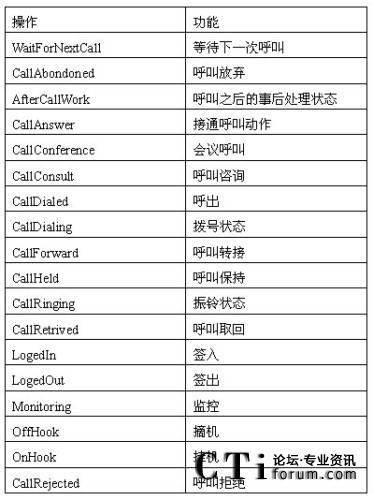

　　這些話務操作有的屬于持續的一種狀態，也有的是一個瞬時動作。在對其選擇后，ETL服務就會(huì )對統計事件進行相應過濾，由此確定收集數據的起始，從而對報表統計數據進行相關的處理。 

　　在模板的創(chuàng )建過程中，首先必須給該模板指定一個名字，該名字不能重復。再者，需要選擇模板要統計的模板類型以及要對該模板收集數據的頻率，例如：10分鐘收集一次數據。

　　然后創(chuàng )建該模板需要進行數據統計的統計項，如最大等待時間，外撥呼叫量等。這就需要先給統計項一個名字和一個屬性列名稱，這個屬性列名稱是它過濾的數據在數據庫相應表中的列屬性名。比如把統計項為T(mén)otal_Time_Waiting的列屬性名稱指定為T(mén)_Waiting，則在數據庫的相應表中屬性列為T(mén)_Waiting的數據就是根據該統計項所做的數據統計結果。

　　再者，需要為模板指定時間范圍，從而對統計的時間段做一個限制。然后可以選擇一個過濾項來過濾不符合要求的呼叫。同時還可以為該統計項添加一個描述，以說明這個統計項的用途。

　　在統計項時間范圍配置完成后，就需要對統計內容進行相關的配置。系統可以配置統計的對象、統計類別、話務操作，來完成具體的統計目標配置信息。另外還可以添加一些公式來對自定義的一些屬性來進行配置。比如，用戶若要過濾業務自定義的參數“GVP”為5的呼叫，這時候要用到Formula公式。在參數配置時需要在公式處添加一個配置GetValue(“GVP”)==’5’。在模板配置完成后，將模板加載，這樣在模板的加載狀態就會(huì )被標志為加載狀態。然后ETL服務運行時，相應報表數據將會(huì )根據這些配置在規定的時間間隔內被抽取。

　　針對模板的構建，需要對每一個統計對象一般常用的統計信息進行封裝，創(chuàng )造出一個默認的模板。在報表系統使用的時候，系統會(huì )自動將默認的模板加載上去，再根據特定的報表需求，對默認模板中沒有的統計項進行添加。

　　需要指出的是，在創(chuàng )建模板時，若使用者對模板的名稱輸入有一定的規范性，系統將會(huì )自動生成一個或者多個較為符合邏輯的模板以供選擇。如模板名稱為T(mén)otal_Hold_Time，則模板的各統計項選擇則會(huì )自動按照Total, Hold, Time出現的次數來排序組成模板以供使用者選擇。若給出的選項都不符合要求，則可以對各統計項進行自定義。

　　另外，雖然對模板進行統計項的劃分可以使報表數據的統計更加靈活，更加通用，但是，當功能過于復雜時若實現上有了一定的障礙，從而需要添加新的統計類別，所以本系統需要不斷的改進和完善。

　　4.1.4　具體實現與相關類圖

　　在報表模板細分之后，該部分來完成相應的編碼，主要實現報表模板的統計項以及由它而分的其他各基本單元的編碼設計。

　　該部分在分析邏輯定義，解析數據信息的基礎上，構造報表的模板代碼，分析報表的布局，從而建立真正的報表。

　　該部分是將模板以及相關統計項劃分為各個單元后，將各單元封裝成單獨的代碼，并在分析邏輯定義基礎上解析數據信息，對模板代碼進行獨立加載。從本質中看，單元編碼就是，根據報表模板各部分的ID標識號，將所有的參數信息填充入數據庫中。

　　此外，設計系統時還應該封裝一些常用的函數為公式（Formula）調用，從而使其可以直接在可視化設計中對函數進行自動調用。

　　根據數據庫中設計的模板配置儲存，模板加載后，系統就會(huì )對數據庫中的所有配置信息進行遍歷，獲取每個信息的名稱和內容等，組裝成報表請求信息進行發送，交給ETL服務進行處理。

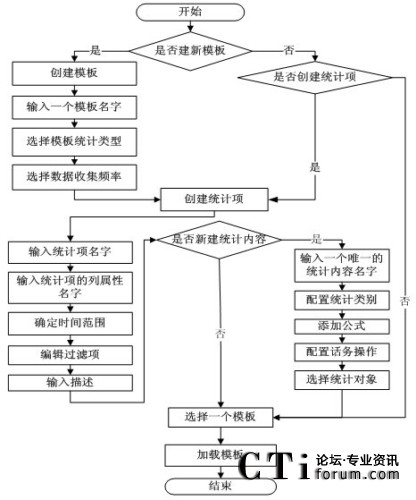

　　在編碼之前，還需要對模板的各參數配置進行研究。根據模板的構建流程圖，系統將模板參數的配置順序以及各參數在模板中的位置結構進行規劃，如圖4.4所示。

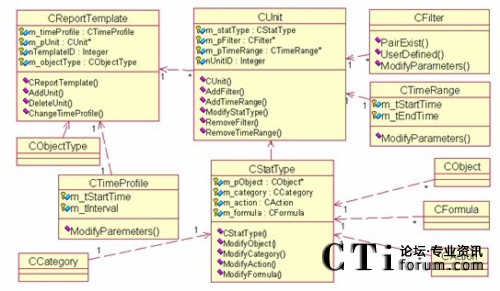

　　根據模板參數的配置結構圖來對報表模板的各基本單元進行編碼設計，其相關實現類圖 [32]如圖4.5所示。

　　從以上類圖結構可得，報表模板設計中包括以下類：

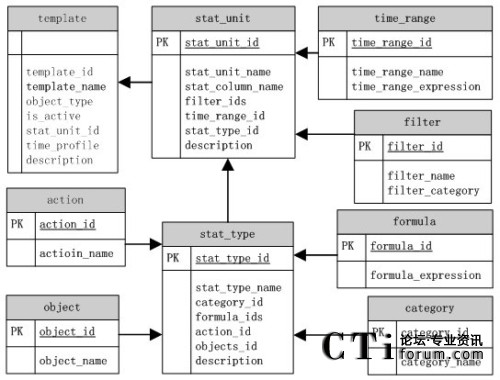

　　在模板配置存儲模型圖中，分別建立了單獨的表對模板劃分的每一個基本對象進行儲存。表template存儲模板的配置信息，stat_unit表存儲了統計項的基本信息，stat_type表是一些有關模板具體內容的配置。各表之間通過各自的ID標識號來進行關聯。不過一個模板可以包括多個統計單元，一個統計項可以包含多個過濾項，一個統計內容可以包含多個公式，這樣他們之間的ID關聯就成為1對多的關系。在這種情況下，父項中的ID關聯多個子項ID，其間是用逗號分隔。

　　數據庫存儲模型中，像time_range_expression，filter_expression，formula_expression描述的內容是由報表設計工具生成的一個判斷語句，用來做編碼時進行的過濾。如上一節的舉例，過濾自定義參數“GVP”為5的呼叫，需要在formula中添加的選項是GetValue(“GVP”)==’5’，則formula_expression的語句封裝為“if(GetValue(“GVP”)= =’5’);”。其中的函數是程序中定義用來獲取隨路數據的。

　　另外，為了便于操作，對模板的儲存還可以以XML文件信息將其導出并儲存到計算機的磁盤中，作物理備份。在一個新的報表系統使用時候，可以將這些模板進行導入，然后模板的配置信息就會(huì )自動導入，不需要重新創(chuàng )建模板。其中導出和導入的XML文檔內容具有規則的格式，如圖4.7所示。

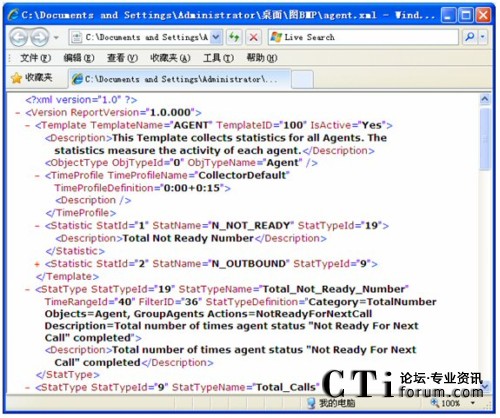

　　在模板導出的XML儲存圖中，ReportVersion屬性為報表系統的版本號。Template信息用來指定一個模板名字，給模板一個唯一的模板ID，再指定該模板是否激活，另外也為該模板添加了注釋。該例中是對所有坐席活動的數據進行統計。ObjectType為模板的統計類型，該模板中統計類型為坐席（Agent）。TimeProfile為設定收集的時間間隔，本例中為從每天的0點0分開始，每隔15分鐘收集一次。Statistic對應了一個統計內容配置，根據StatTypeID在下面將列出詳細內容。本例中StatTypeID為19，下面的StatType中將會(huì )根據StatTypeID與之相對應，其中配置了Category, Objects ,Actions, TimeRange, Filter以及該StatType的注釋。

　　在該報表系統設計時，報表模板的配置數據物理地存放在XML文檔中，就類似于一個小型的數據庫。XML文檔結構性好，操作起來十分容易。而且在生成報表數據框架的時候，都有相應的類型定義，因此對于不同的數據類型操作也很方便。

　　4.2.2　ODS源數據庫的設計與實現

　　在呼叫中心的相關對象和呼叫中心服務進行通訊后，呼叫中心的狀態服務器將會(huì )把數據信息按照一定的格式存儲到ODS源數據庫中。報表系統便從ODS源數據庫中獲取數據以供報表生成所用。

　　在呼叫中心服務器發送事件時，它都會(huì )對事件的對象指定的一個狀態。在任何時間，ODS源數據庫中，每個對象都被指定成一個唯一的狀態。這些狀態都來自話務對象的操作。

　　ODS源數據庫中數據儲存的數據庫模型如圖4.8所示。

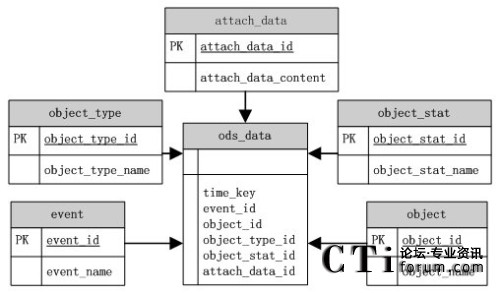

　　根據ODS源數據庫模型圖，ods_data表中存儲了事件發送的時間(time_key)、事件、報表統計對象、對象狀態(object_stat)、對象類型(object_type)以及一些隨路數據(attach_data)等信息。這些對象的詳細信息都是以各部分的ID來對內容進行關聯。

　　另外，ODS源數據庫中事件存儲的相應表的命名為ods_data加一個數字。當表中的數據不斷的增加，達到1000條記錄時，系統將會(huì )建立新表來儲存新的數據，其表名按ods_data1,ods_data2……數字疊加的規則來指定。

　　4.2.3　報表數據庫的設計與實現

　　報表數據庫作為報表展現數據最直接的數據庫，對數據的存儲是存在一定的規則。因為系統對數據的相關處理是通過模板的操作來實現的，所以數據的存儲和模板的配置有關。數據庫中表的存儲結構如圖4.9所示。

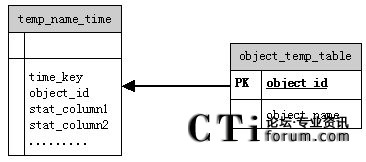

　　表temp_name_time中存儲了根據模板進行處理的報表最終數據，其中，temp_name_time不是具體的表名，它是一個泛指。它的命名是模板的名字加上統計的時間間隔。而stat_colume1也不是具體的表名，它是一個統計項列名的代稱。如果模板的名字為AGENT_TEMPLATE，該模板的統計項有THOLD、TTRANS- FER、NINBOUND等。其過濾后的相關數據存儲的默認表有：AGENT_TEMPLA- TE_HOUR、AGENT_TEMPLATE_DAY、AGENT_TEMPLATE _WEEK、AGENT- _TEMPLATE_MONTH、AGENT_TEMPLATE_YEARK。依次表示該模板按照小時，天，周，月，年來統計的數據。這些表中的stat_column屬性名被實際的列屬性名代替，分別為T(mén)HOLD、TTRANSFER、NINBOUND等，表示統計目標的話務保持時間，轉接電話時間和內線呼叫量。根據這個格式規則，各種報表展現工具都可以通過讀取數據庫，直接生成所需要統計的報表。

　　最終的報表是讀取該儲存模式的數據后進行數據填寫，顯示諸如“已收到的關于產品X的電話數量”或 “客服代表組 A 所創(chuàng )造的收入” “客戶答應付款” 或 “每個呼出活動的銷售率”之類的信息，可以對資源的有效性進行分析。有了這種功能，管理人員就可以依據信息制定決策來改善與客戶的互動關系，并抓住交叉銷售和向上銷售的機會(huì )。

4.3　數據ETL過程詳細設計和實現

　　4.3.1　數據ETL流程設計

　　在報表設計工具創(chuàng )建模板后，這些模板的配置會(huì )被傳送至ETL服務，然后ETL服務將這些模板的配置信息寫進配置數據庫中。

　　ETL 服務是報表設計工具的服務器，它主要進行數據的抽取、轉換和加載。當報表設計工具對模板以及其他一些相關配置進行修改時，如：Filters, Time Range等，報表設計工具會(huì )將模板修改的信息傳遞給ETL服務，再對配置數據庫進行相應的修改。當報表設計工具加載一個報表模板后，它也會(huì )通知ETL服務，ETL服務將會(huì )在配置數據庫中對該模板添加模板加載標志。相反，卸載一個模板時，將會(huì )刪除模板加載標志。

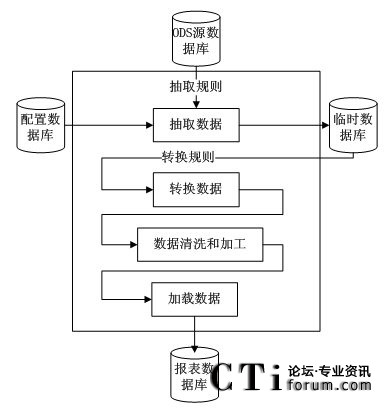

　　本系統的數據ETL詳細步驟如圖4.10所示。

　　根據流程圖，ETL服務先讀取配置數據庫中的基本對象配置，按照各模板的配置依次從ODS源中抽取數據。抽取模板配置對象相關的數據后，包括時間段，對象狀態等信息，將其存儲到臨時數據庫中。

　　在ETL服務將抽取數據存儲到臨時數據庫后，再根據一定的轉換規則，對抽取的數據進行轉換。數據轉換完成后再對其進行一些必要的處理，清除那些不正確的，不完整的數據，再對數據的格式等進行加工，最后加載到報表數據庫中。

　　當數據加載到報表數據庫完畢后，在一定時間內再將臨時數據庫中相關用表刪除掉，減少數據占用率。

　　4.3.2　數據ETL過程實現

　　在數據ETL流程中需要對ODS源數據庫按照一定的規則進行抽取，另外，在抽取的數據進行轉換時，也需要有轉換規則。

　　ODS源數據庫中的每一條記錄都對應著一個呼叫中心中的對象的一個事件。記錄中包含事件發送的時間、報表統計對象名稱、對象類型，事件名稱，對象狀態等內容。

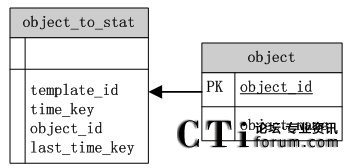

　　首先，系統根據收集數據的頻率，每隔固定的時間，按照每個模板中的配置信息，依次讀取統計對象對應的信息。然后，將這些抽取的信息與模板ID關聯，再按照固定的格式存放到臨時數據庫中。臨時數據庫中的表屬性格式為：模板ID――事件時間――對象ID――對象當前狀態――上一次事件時間，如圖4.11所示。

　　在數據抽取到臨時數據庫后，需要對臨時數據庫中的數據進行處理，最終轉換為報表需求的數據。

　　若報表需要統計的類型是一般的話務總時間或者總數量，則將該收集時間段內符合需求的話務量求和即可，即(4-1)

　　其中TotalTime和TotalAdjustTime都是對話務總時間進行統計，但是兩者還有一定的不同。比如，要統計00：45－01：00之間的坐席簽入時間。若在該坐席在00：34簽入，01：00時還處于簽入的狀態。TotalTime的統計以該坐席的簽出事件為終結符，當終結事件觸發時，它會(huì )找到該狀態的開始時間，利用其時間差作為結果。它統計的時間可能會(huì )大于時間段的時間長度。但是由于在該時間段內沒有簽出事件，所以TotalTime在該段時間統計的坐席簽入時間為0。而利用TotalAdjustTime統計時，先在統計時間段的開始進行對象狀態的讀取，若此時狀態滿足條件，則它會(huì )以該時間為開始時間，以該狀態的事件結束為終結，若這段時間內無狀態結束事件，則會(huì )以收集時間段的結束時間為終結標志，所以TotalAdjustTime統計的該段坐席的簽入時間為15分鐘。TotalNumber與TotalAdjustNumber的區別是，在統計數量時，TotalAdjustNumber會(huì )對收集時間開始進行一次時間判斷，若滿足條件，在數量上就會(huì )加1。TotalNumber以每個相應事件的觸發開始計數。

　　另外，該部分還可以進行一個最大時間、最小時間、最大數量、最小數量、平均時間以及平均數量的統計。這需要先把收集時間段內所有符合條件的記錄抽取出來，再將其進行求最大、最小或平均的操作。即(4-2)

　　
　　在ETL 服務進行以上方式處理數據后，再經過一些數據清洗和加工最終轉換成以小時、天、周、月和年統計的規則數據，并加載到報表數據庫中，以供報表生成所用。同時在報表數據庫中各表還依數據對象ID對應關系，隨時間不斷更新。

4.4 可定制算法實現

　　4.4.1　消息處理算法實現

　　根據報表數據處理流程，系統需要靈活處理數據庫中存儲的話務消息，以滿足使用者的具體需求。但有時系統還需要對某些邏輯數據進行特殊的處理，以使其符合用戶需求。如要收集固定時間段內的呼叫總時間，可能會(huì )出現該時間段內沒有該呼叫的開始事件，或者無該呼叫的結束事件等的情況，所以系統就需要對話路的操作事件進行一定的算法處理。

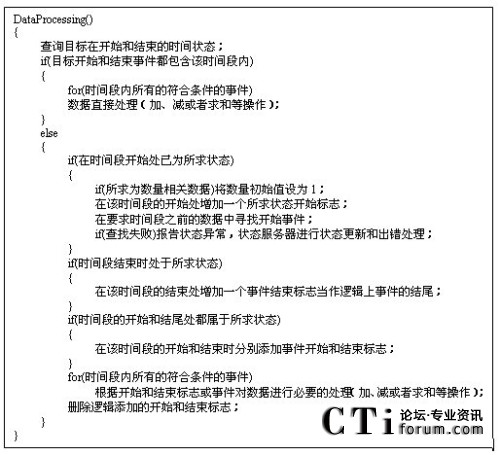

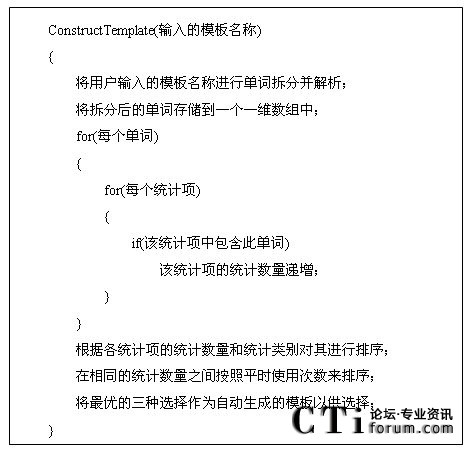

　　下面文本框根據此例簡要描述了消息處理算法的基本原理。

4.5　本章小結

　　本章是可定制報表系統的詳細設計和具體實現部分，主要研究了報表模板的邏輯定義設計、統計項以及其它各基本單元的詳細劃分、模板的創(chuàng )建設計和數據ETL技術實現，并詳細闡述了報表系統實現的相關類圖、數據ETL實現方法以及數據存儲方式。
