細節決定3G-IVVR系統成敗關鍵

2009/08/28

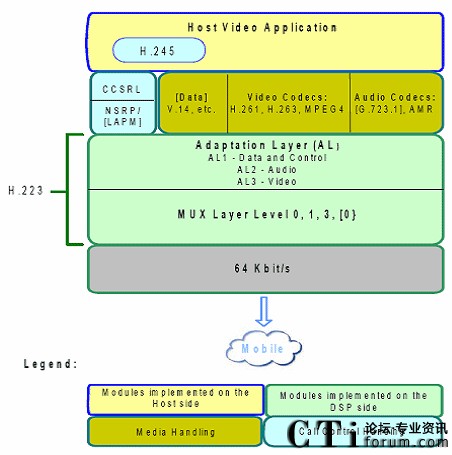

SURF (Cyrilzhang@surf-com.com) 3G-H.324M框圖

下面我們將詳細解釋每一部分內容：

　　最上層是：H.245協議層：在電路呼叫連接后，30B+D ISDN或SS7 ISUP信令收到連接消息（connect message）,話路進入通話狀態，就進入了H.245的協議過程。此過程主要包括：

　　H.324M主從終端決定（SURF H324_MSD_S: MasterSlaveDetermination Structure）

　　H,324M終端的媒體能力交換（SURFH324_TCS_S: Terminal CapabilitiesExchange Structure）：

　　視頻的處理能力：H.263,H.264和MPEG4是可選的。

　　語音的處理能力：音頻信號的編解碼，其中AMR--NB是強制使用的協議，G.723.1和AMR-WB是可選的。


　　H.324M打開邏輯通道（SURF H324_LC_S: Open Logic Channel Structure），一個Ｈ.324M的呼叫，總共需要2個單向的視頻邏輯通道和 2個單向的語音邏輯通道。


　　中間層是H.223協議，負責的媒體混合表格的交換(Multiplex Table)，H.223的處理一般是用硬件實現，典型的硬件處理芯片是Ti的6xxx視頻處理器。


　　下層是物理層：64K E1電纜的一個時隙，少于12.2K的帶寬用AMR語音傳輸，有50K左右的碼流用于視頻傳輸，其他的帶寬用于H.245協議。所以，IVVR系統的單路的視頻總帶寬為64K,可以支持QCIF視頻流，幀速率為：6.5幀/秒。


　　正常的H.245的呼叫過程需要5到8秒以上，用戶很難接受，為此，出現了加速H.245過程的協議WNSRP和MONA，可以把H.245的呼叫建立時間縮短在一秒之內。MONA全名是media oriented negotiation acceleration，被稱為H.324 Annex K。一般MONA標準要求支持三種能力：MPC,ACP 和SPC。 MPC: Media Preconfigured Channels 通過傳送優先選擇消息來在3G-H.324M呼叫建立過程中建好媒體通道。MPC不成功后可以選擇ACP，ACP: Accelerated Connection Procedure. ACP允許在打開邏輯通道之前傳輸媒體。SPC: Signaling Preconfigured Channel.

視頻IVVR系統中，細節處理決定系統成敗的關鍵。

　　第一、3G-H.324M要有Mona的支持。讓客戶在2秒左右接通視頻通話，SURF公司3G-H.324M協議棧在韓國與各大主要的視頻手機廠商做過Mona互通測試，保證視頻呼叫的快速建立。

　　第二、自適應產生視頻數據包。3G系統是一個視頻窄帶系統，而且，帶寬隨著手機網絡(luò )的切換而不斷改變，要保證手機視頻不出現馬賽克，必須動態根據通道的情況，自動調整產生的視頻數據量，以保證數據正確無誤的傳送，避免馬賽克的產生。SURF ATCA視頻板可以自適應產生視頻數據量。

　　第三、語音視頻同步。我們都知道，視頻有開始的一個I-Frame數據包和隨后的多個P-Frame數據包組成，通常情況下，I-幀特別大，而P-幀特別小，對3G-H.324M視頻傳輸帶寬固定的窄帶系統，可能發生的情況是：帶寬太窄，I-幀不能在規定的時間內傳輸完成，這樣，視頻部分總比音頻部分由較大的傳送時延，導致視頻在語音后呈現。這樣，如果IVVR系統有KARAOK的功能，效果就會(huì )很差。SURF（Cyril）視頻板卡，跟蹤用戶設置的帶寬，重組I-幀，保證生成的I-frame能在指定的帶寬內按時傳輸。保證語音和視頻的同步。 Surf板卡提供視頻轉碼的功能，也提供語音轉碼的功能，在需要同時轉碼的情況下，也能保證語音和視頻同步。

　　第四、LOGO透明插入的功能。 有不少I(mǎi)VVR系統，需要視頻的LOGO插入功能，3G手機屏幕很小，如果不能支持LOGO的透明插入，LOGO的背景會(huì )占據一塊屏幕，給客戶帶來不好的感覺。

　　第五、視頻轉換功能。有些視頻終端支持的CIF視頻格式，需要把視頻的CIF格式轉換為QCIF格式3G手機才能正常顯示。

CTI論壇報道
