新一代匯聚型OLT平臺 構建高性能接入匯聚網
劉志爐 黃婷熙 戴錦友 2011/09/28
我國三大運營商“光進銅退”步伐正在加快并全面部署FTTX網絡(luò )，國家數字電視整體平移戰略實施并推進“三網融合”，FTTX接入用戶數量和單用戶接入帶寬急劇增長，運營商全業務運營模式下對系統設備性能、功能和可靠性要求提高，這些都進一步推進了FTTX技術的更新和相關FTTX產品的升級。一方面，PON相關新的標準不斷制訂，10G-EPON標準已推出，NG-PON標準初步完成第一階段NG-PON1的制訂，NG-PON2正在制訂中，10G-EPON產業鏈也趨于成熟。另一方面，FTTX應用和功能不斷深化，OLT設備的容量越來越大，功能越來越強，系統穩定性、可靠性、QoS能力、遠程管理、傳輸距離和以太網性能等方面不斷增強，并且OLT系統在網絡(luò )中的位置不斷上移取代傳統的二級匯聚交換機滿足網絡(luò )扁平化需求。
匯聚型OLT作為PON接入平臺，除了支持更大接入帶寬的10GPON接口，同時還對設備的背板容量、交換容量、上行端口數量、MAC地址容量、接入匯聚靈活性、接口配置、設備功能性能和可靠性等都提出了更高的要求。烽火科技始終聚焦客戶需求，通過不斷創(chuàng )新，順應FTTX技術的演進，系統功能、性能和應用不斷深化提高的需求，推出了新一代匯聚型OLT系統。該系統在功能和性能上均處于業界領先，具備10G OLT平臺和匯聚交換機的完整功能特性，具備完整的二、三層交換功能，支持IPv6,可幫助運營商構建全業務、高帶寬、面向未來的高性能接入匯聚網絡(luò )。

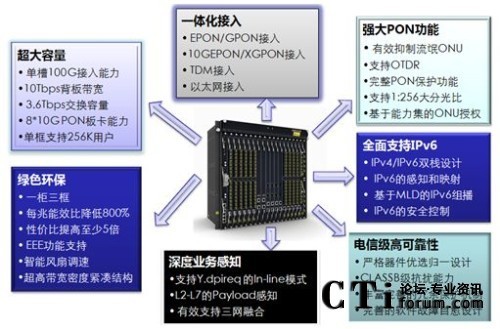

圖:烽火科技新一代匯聚型OLT平臺特點
匯聚型OLT，滿足網絡(luò )扁平化需求和全業務運營
傳統的光纖接入網OLT在多層次化網絡(luò )架構中處在二級匯聚層中，上面需要一級匯聚交換機，并且網絡(luò )層次復雜，這增加了運營商的投資成本和運維成本，同時降低了整個接入網絡(luò )的可靠性程度。隨著FTTX建設向縱深發展，網絡(luò )扁平化已經成為光纖接入網發展趨勢，OLT被優先部署在端局傳輸機房, 其功能、容量和位置與匯聚交換機相近，很多運營商在FTTX組網和部署中要求OLT與匯聚交換機融合。
烽火科技推出的新一代匯聚型OLT解決方案在一個平臺上同時提供PON接入和支持完備的匯聚交換機及邊緣路由器的功能，具有超大交換容量、超大MAC地址表和更高可靠性等特點，因此既可以部署在傳統接入節點，又可以部署在匯聚交換機的網絡(luò )位置，與BRAS直連，無需建設二層匯聚網絡(luò )，順應了電信運營商網絡(luò )發展的需要，減少了寬帶網絡(luò )層次和網絡(luò )節點數量，在節省建設投資的同時，大大增強網絡(luò )的可靠性和節約運維成本。
烽火科技新一代匯聚型OLT將幫助運營商實現“一根光纖全業務，統一接入層”的夢想，能更加方便地提供增值業務，為客戶提供個性化的業務，從而提升業務體驗。同時使業務集中化，支持個人業務、企業業務、批發業務、固定和移動融合，統一了接入層，使傳統接入層的“煙囪式”垂直網絡(luò )向All-in-One的FTTX融合網絡(luò )轉變，從而促進運營商全業務運營戰略的發展。
超大容量接入匯聚能力
隨著FTTX接入用戶數量和單用戶接入帶寬急劇增長，當前的EPON/GPON接入OLT設備已經不能滿足日益增長的接入帶寬需求。匯聚型OLT作為PON接入平臺，除了支持10GPON接口，滿足向10G PON，甚至NG PON的平滑演進，同時還對設備的背板容量、交換容量、用戶接入端口數量、上行端口數量、MAC地址容量等都提出了更高的要求。
一方面，接入帶寬的增加要求OLT接口速率提高和端口密度增加。以10G EPON/10G GPON為例，為確保至少單業務盤4個端口10G EPON/10G GPON業務雙向轉發的無阻塞，設備背板槽位總線帶寬至少40Gbps，甚至80Gbps。因此，匯聚型OLT需要有比當前普通OLT大數倍的背板帶寬容量，從目前常見的1T比特擴大到5T比特，甚至更高,同時，系統交換容量也需要同步提升。
另一方面，隨著OLT接入的用戶數和業務量的增加，系統同時接入的MAC地址的數量將呈10倍地增大。但是目前通常的16k或者32k MAC地址容量只能接入4k左右的用戶終端，顯然無法滿足要求，因此匯聚型OLT需要具備超大的MAC地址容量，例如256k甚至更高。
還有，在與匯聚交換網進行融合后，原有數量眾多的DSLAM/MSAN設備、新建的FTTC設備，以及G E/F E以太網專線等，都需要在OLT進行匯聚。參照目前匯聚交換機的規格，OLT也必須能提供更多的GE端口，并且每個業務槽位都可以任意擴展，以適應接入端口數量和匯聚端口數量的按需調配。
烽火科技新一代超大容量匯聚型OLT平臺支持10Tbps的背板總線帶寬，2.56Tbps超大交換容量，通過升級更換主控交換卡可擴展到3.6 Tbps交換容量，全系統無阻塞交換，單槽位帶寬達雙向200Gbps。單框支持最大136個10G PON口，最多可接入256K個用戶，支持最大156個10GE以太網接口，支持最大288個GE以太網接口。
一體化接入能力和豐富的接口類型
傳統的運營商網絡(luò )采用不同的接入技術滿足各種接入業務，如通過OLT、MSTP、DSLAM和以太網交換機等各種類型設備，各自獨立的接入網絡(luò )架構，實現各種業務的接入。這種網絡(luò )架構導致運營商投資、維護成本提高和網絡(luò )綜合可靠性降低。
烽火科技新一代匯聚型OLT平臺是一款一體化接入設備，提供各種接入接口，可實現10GEPON、XGPON、EPON、GPON業務、TDM業務以及以太網交換業務的混合接入。對于PON接入，支持EPON/GPON/10GEPON/XGPON的混插，并具有良好的向下兼容性，支持多種類型ONU，例如：SFU、盒式MDU（包括LAN型和xDSL型）、插卡式MDU以及HGU型ONU等,具有1:256的高分光比，具有更大網絡(luò )容量，節約光纖資源，便于網絡(luò )擴展。對于FE/GE/10GE以太網接入，支持多種以太網接口配置，包括FE光/電，GE光/電和10GE光接口，并支持靈活的以太網接口配置。10GE以太網接口支持1000M光，1000M電，10G光模式靈活配置，不需要更換板卡；GE以太網接口支持1000M光，100M光，10/100/1000M電模式靈活配置，不需要更換板卡。
烽火科技新一代匯聚型OLT平臺支持豐富靈活的組網應用，滿足企業用戶組網及高端住宅組網等寬帶接入需求，同時向用戶提供語音、數據及視頻三種業務功能，并為這些業務提供相應的QoS保證，實現承載層面的固定網絡(luò )與移動網絡(luò )的融合，大大的降低投資和運維成本。

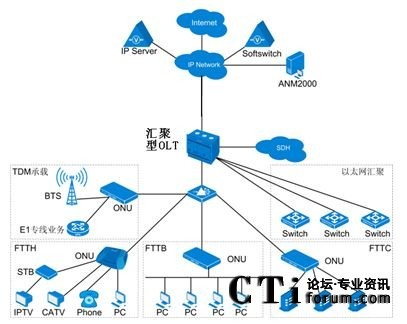

圖:烽火科技新一代匯聚型OLT平臺組網示意圖
完整IPv6協議和強大的QOS能力
眾所周知，現有的IPv4地址已經難以滿足運營商業務發展的需求，在IPv4地址告罄之際，向IPv6演進便變得迫在眉睫，而接入設備作為距離用戶端最近的設備，在推動IPv6發展過程中將啟動至關重要的作用。另外，隨著全業務運營模式的推進，運營商對服務質量（QOS）的要求也越來越高。
烽火科技新一代匯聚型OLT平臺完整支持IPv6協議，滿足運營商網絡(luò )平滑演進的需求，在IPv4向IPv6過渡時期和IPv6廣泛應用時期，都能很好地滿足運營商的建網需求。其中包括：支持IPv6 ACL，支持DHCPv6協議，支持IPv6 MLDv2協議，支持IPv6 ICMP協議，支持IPv4和IPv6雙層協議棧。另外，設備提供多種QoS手段保證各種業務的優先級，包括業務流的分類、標記、隊列調度和流量整形等方式，支持端到端的全網QoS解決方案。能夠針對各種不同的客戶和業務，提供不同質量的網絡(luò )服務。支持層次化的QoS（HQoS）,支持基于上行端口/用戶/業務的HQoS調度，提供完善的QoS機制。在保障高等級客戶SLA的同時，即使在業務繁忙的時段，也能使普通網民享受到高速互聯網沖浪的樂(lè )趣。
電信級高可靠性，打造高可靠的接入匯聚網絡(luò )
運營商在實現多業務混合接入的一體化接入模式下，同時隨著網絡(luò )層次的提高，匯聚型OLT需具備更高可靠的組網能力。
烽火科技新一代匯聚型OLT設備提供完善的電源、風扇、機盤、接口的冗余保護和光線路保護倒換機制，提供跨板鏈路聚合功能，具備完善的上聯雙歸屬保護功能，實現高可靠性組網。采用ClassB級抗干擾設計，使系統性能更加穩定。提供了豐富的告警功能，提高完善的異常處理功能，具備故障自恢復性。遵循模塊化、平臺化的設計思想，支持軟件的在線升級不斷業務，通過軟件實現主備數據的同步和切換。所有機盤的電源都是獨立提供的，某一塊機盤出現故障不會(huì )對其它機盤造成影響，極大地提高了設備的穩定性。風扇支持故障預警，失效前可以提醒用戶更換風扇。嚴格器件優選和歸一化設計，保證系統硬件的長期可靠性等等。
烽火科技新一代匯聚型OLT設備嚴格遵循電信級的高可靠性設計思想，不管在系統設計、硬件設計和軟件設計各個環節均充分考慮了系統可靠性，有效保證了設備的可靠運行，可為運營商打造高可靠的接入匯聚網絡(luò )。
