企業內部IP電話網的建設

牛峰 2002/01/25

一、IP電話脫穎而出的網絡(luò )融合技術

　　信息時代的到來極大地改變了每一個人的生活。人們對于傳遞信息、處理信息的要求越來越高。電話和互聯網已經成為人們工作和生活中的重要組成部分。而對于一些大的企業和行業（如金融、公安等），信息的交流更是日常工作中不可缺少的內容。

　　在傳統方式下，話音業務和數據業務是由兩個互相獨立的網絡(luò )電話通信網和數據通信網分別提供的。由于這種方式針對不同的應用，采用最適合這項應用的技術體制，所以能夠有效、高質量的完成不同業務的傳遞。但是，使用者和維護者必須同時面對多個不同的物理網絡(luò )和網絡(luò )技術，這給網絡(luò )的使用和維護帶來了一定的難度。人們希望能夠在同一個網絡(luò )上進行語音、數據和圖象等多業務的傳遞，電信制造業為了滿足這個要求，進行了大量的研究和嘗試。

　　幀中繼多路復用技術和ATM技術就是其中的兩項成果。這兩種技術在不同的歷史階段曾經輝煌一時，被認為是解決多業務融合的主流技術。但是，由于他們不能很好的解決面向非連接的數據應用，實現起來十分復雜等原因，使得他們最終沒能脫穎而出。取而代之的是異軍突起的IP技術。這種技術是一項面向非連接的技術。在OSI的分層體系結構中，IP技術是一項網絡(luò )層技術，由于它支持FR、DDN、PSTN/ISDN等多項鏈路層技術，同時又支持分組語音、圖象和數據等多業務的應用，使得這項技術應用十分廣泛，已經稱為事實上的工業標準。廣泛應用的Internet網絡(luò )就是采用的這項技術。

　　對于銀行、公安這樣的行業或者大企業來講，由于比較重視信息化的建設，大都擁有專用的電話通信網和數據通信網。電話通信網一般是采用自建電話交換機（PBX）、租用電信部門的中繼線的方式實現的；而數據通信網則需要另外租用DDN專線或其他租用線來實現的。這樣，企業和行業用戶不僅要在線路租費上需要更大的開支，而且在使用和維護上也有很多不便。信息技術，特別是光纖技術和Internet技術的發展，使大企業、行業用戶有能力建設專用的IP寬帶骨干網，用于綜合傳送語音、數據和圖象業務。而如何將原有的話音網改造成IP電話網，使它能夠在IP寬帶骨干網上傳送，將是企業和行業用戶進行網絡(luò )改造時所關心的一個重要問題。

二、IP電話網的構成及原理

　　IP電話技術是一項利用IP網絡(luò )來傳送語音的新興技術。它的雛形是一些運行在Internet網上的終端程序。它能夠為運行了該軟件的用戶提供在　Internet網上傳遞話音的服務。而經過幾年的快速發展，如今的IP電話技術已經形成了一系列標準協議，得到包括CSICO、Vocaltec、華為等業界主要公司的支持，成為話音分組傳送的事實上的工業標準。各運營商也紛紛采納該項技術，為大眾提供廉價的話音服務。

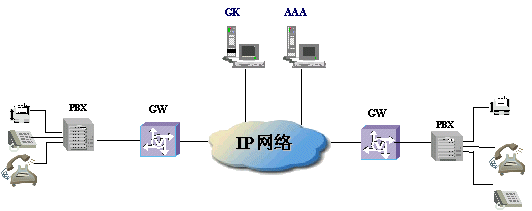

　　IP電話的基本構成如下圖所示：

　　IP電話的基本結構由網關和網守（GK）兩部分構成。網關的主要功能是信令處理、 H.323協議功能、 語音編碼和解碼和路由協議處理等功能。對外分別提供與PSTN網連接的中繼接口以及和IP網絡(luò )連接的接口。網守的主要功能是用戶認證； 地址解析；帶寬管理；路由管理；安全管理和區域管理。

　　呼叫由PSTN語音交換機發起，通過中繼接口接入到網關。網關獲得用戶希望呼叫的被叫號碼后，向網守發出查詢信息，網守查找被叫網守的IP地址，并根據網絡(luò )資源情況來判斷是否應該建立連接，如果可以建立連接，則將被叫網守的IP地址通知給主叫網關。主叫網關在得到被叫網關的IP地址后，通過IP網絡(luò )與對方網關建立起呼叫連接，被叫側網關向PSTN網絡(luò )發起呼叫并由交換機向被叫用戶振鈴。被叫摘機后，被叫側網關和交換機之間的話音通道被連通。網關之間則開始利用H245協議進行能力交換，確定通話使用的編解碼。在能力交換完成后，主被叫方即可開始通話。

　　對于大多數企業和行業用戶，IP電話網仍然是供內部使用的專用網，鑒權、計費、用戶認證等功能并不很重要。所以，在建設企業IP電話網的時候，往往可以省去不少功能服務器，比如AAA服務器等。而且，由于電話網關具備有一定的地址轉換的能力，在網絡(luò )規模不大的情況下，網守也不是必須的設備。這樣，可以節約大量的建設資金，使企業IP電話網的建設變得十分容易。

三、企業IP電話網的建設

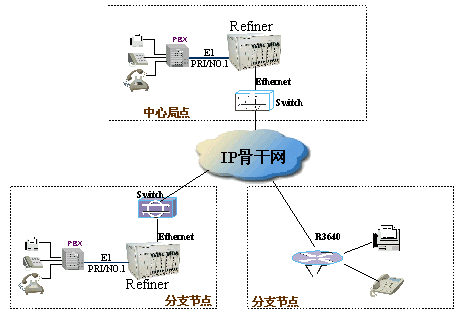

　　對于大多數的企業用戶，都擁有自己的用戶交換機PBX。在進行IP電話網的建設中，這些PBX將被保留，繼續承擔起用戶接入的功能。而這些PBX之間的中繼連接都將通過IP骨干網來完成。這樣，既可以節約價格不菲的長途中繼租用費，也避免了大規模的改造所帶來的浪費。

　　1、中繼連接

　　　大多數的IP電話網關都能提供豐富的語音接口。比如PBX中最長用到的E1數字中繼、AT0二線環路中繼、E/M中繼等。其中數字中繼大都可以支持NO.1和PRI信令方式。而且，有些網關還可以直接提供POTS接口，直接接普通電話，為使用帶來了很大的方便。電話網關一般通過以太網連接到IP骨干網中，也可以通過語音模塊的方式內置到路由器中，直接進入IP骨干網。

　　2、中繼數量的計算

　　傳統的電話網多是采用星形的拓撲結構，端局之間的通話都需要中心局來轉接。對于端局，電話中繼線的數量可以根據本局用戶的話務量和出局比來確定，根據經驗值，一般取電話用戶數量的1/10就可以了。而對于中心局，除了需要計算本局用戶的出局中繼線外，還需要將轉接各端局的中繼計算進來，所以，中繼數量會(huì )相對比較多。

　　而IP電話是采用IP包的方式在數據網上傳送語音信息的。每個數據包中都含有被叫網關的IP地址，網絡(luò )設備根據這些IP地址將語音包直接發送到被叫端的網關上。所以，不存在中心局轉接的問題。從邏輯上講，網上所以話音交換機的地位都是對等的。所以，中心局的中繼數量也可以采取端局的方式來計算，取電話用戶數量的1/10就可以了。

　　3、提高IP電話質量的關鍵技術

　　話音質量一向是衡量一個網絡(luò )是否成功的關鍵因素。為了提高話音質量，在IP電話網的建設過程中，應注意以下問題：

　　時延：

　　影響時延的因素有多個方面：編解碼、網絡(luò )、防抖動緩沖、報文隊列等都影響時延，其中有些是固定時延，如編解碼網絡(luò )速率等；有些是變化的，如防抖動緩沖和隊列調度等，固定的時延可以通過改變編解碼方式和提高網絡(luò )速率來改變，而變化的時延通常采用提高轉發效率來提高。

　　抖動：

　　影響抖動的因素通常同網絡(luò )的擁塞程度相關。由于語音同數據在同一條物理線路上傳輸，語音數據通常會(huì )由于數據報文占用了物理線路而導致阻塞。解決抖動的通常采用緩沖隊列來解決，另外提供QoS和資源預留使語音數據獲得優先發送和獲得固定的帶寬也是解決抖動問題的主要手段。

　　話音質量

　　話音質量問題是VoIP要解決的主要問題，話音質量除了同編解碼方式有關外，同網絡(luò )的拓撲結構，擁塞程度等都有很大的關系，現在解決網絡(luò )引起話音質量的技術已經有很多，主要從兩個方面來解決，一是采用資源預留策略（RSVP），預先為語音數據保留一部分帶寬；另一方式是為語音數據設立高優先級隊列、定制隊列（PQ/CQ/WFQ）等策略，當有語音數據時，優先發送語音數據。兩種策略各有優缺點，都可以解決話音質量問題。

　　當骨干網建成之后，通過增設IP電話網關的方式可以很容易的將傳統的電話網升級為IP電話網。只要在改造的過程中，精確計算IP電話中繼數量，合理利用各項技術，就可以只付出很小的代價，建成一個高質量的IP電話網。這將給行業和大企業用戶帶來很大的經濟效益。

華為公司供稿 CTI論壇編輯
