NGN QoS 探討

2003/08/19

　　NGN（NextGenerationNetwork）網絡(luò )在統一的分組網絡(luò )上提供話音、數據和多媒體等業務。華為公司與運營商一起陸續啟動了NGN的實驗和應用，經歷了從小容量向大容量過渡，從實驗網向商用網過渡，先后面對過QoS保證、網絡(luò )安全、管理認證等一系列新的挑戰。針對影響NGN商用部署的關鍵技術，華為公司進行了系列專題研究，并通過和運營商的合作進行了大量的測試、試驗和商用，逐步積累了一些實施的經驗，本文針對其中的關鍵因素之一“QoS保證”的問題進行分析和論述，從QoS的評測指標、測試方法、承載網絡(luò )、NGN設備等幾個方面進行探討，希望能夠起到拋磚引玉的作用，有利于NGN的發展。

1.NGN話音QoS的指標分析

　　要實現語音QoS的保證，首先要了解語音QoS的衡量指標。國際上對基于IP的語音QoS一般從呼叫建立時間、丟包率、抖動（延遲變化）、MOS值和端到端時延幾個方面來評價。

1.1呼叫建立時間

一般呼叫建立時間分為四個等級：0－1s（最好）、1－3s（較好）、3－5s（一般）和大于5s（較差）。

1.2丟包率和抖動

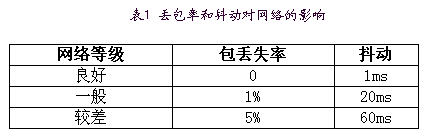

一般根據丟包率和抖動將網絡(luò )分為三級，見表1。


1.3時延

　　端到端的時延要求分成四個等級：＜＝150ms（最好）、150－250ms（較好）、250－450ms（一般）和450ms以上（差）。

1.4MOS值

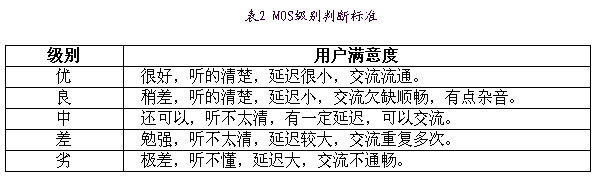

　　MOS（MeanOpinionScore）是一種常用的主觀評價標準。IP電話業務的MOS定義為四級：4.0－5.0（優）、3.5－4.0（良）、3.0－3.5（中）、1.5－3.0（差）、0－1.5（劣）。用戶滿意度和MOS等級的對應關系見表2。


2.NGN語音QoS測試方法

　　U－SYS系統在傳輸所的入網測試、中國電信廣東研究院測試、中國聯通測試、新加坡電信測試、香港運營測試、馬來運營商測試中相關指標都達到了良好的標準。語音QoS的指標如何測試呢？

　　業界主要有主觀測試方法和客觀測試方法兩種，ITU－TP.800定義了MOS的主觀測試方法，客觀測試方法主要有：PSQM、MNB、PSQM＋、PAMS99、PESQ等。在ITU－T2001年組織的語音算法測試中證明，PESQ是當前最有效的算法，并作為ITU－TP.862標準。所以U－SYS的幾次測試都是采用了ITU－T的客觀測試標準P.862（PESQ）來測試的。

測試過程

　　以在新加坡電信進行的IAD語音質量測試為例，當時采用如下策略：1.采用ITU－T標準推薦的4個不同的音源文件（2男2女），重復測試10次；2.同一IAD/不同IAD間/IAD－網關間的語音質量；3.各種編解碼算法情況下的語音質量；4.在良好網絡(luò )、一般網絡(luò )和較差三種網絡(luò )狀況下的語音質量對比。

　　測試了多種組網，按照測試規程配置參數，逐輪開展測試。

　　每輪測試原理如下：語音測試儀產生的語音源，通過模擬用戶線輸出到IAD；網絡(luò )損傷儀根據測試要求，設置網絡(luò )的丟包、網絡(luò )時延、抖動的參數，IP語音包經過網絡(luò )損傷儀輸出到TMG；語音測試儀對輸入和輸出的語音信號波形進行分析，計算得到PESQ和端到端時延值。再根據ITU－T定義的PESQ和MOS的轉換算法，計算得到估計MOS值（PESQLQ）。

3.U－SYS部件的QoS保證技術

　　U－SYS的部件本身主要是從提高帶寬利用率、業務優先級、低時延去抖動、丟包補償和降低回聲影響等5個方面，采用合適的編解碼技術、靜音檢測（VAD）和舒適噪聲（CNG）生成技術、RTP包頭壓縮技術、業務優先級、自適應調節JitterBuffer技術、丟包補償技術、回聲消除技術等來保證語音QoS質量。

4.NGN語音QoS保障的實施案例

　　以華為公司實際部署的C4業務網絡(luò )的一個應用為例子，整網由兩個軟交換實現控制，在各個城市放置中繼媒體網關，開展長途的VoIP業務。初期測試結果表明全網語音用G.711編解碼可以提供良好的語音質量。但是隨著用戶的增加就發現了一個問題，G.711的一路呼叫占用了90.4kbit/s帶寬，所以長途骨干網絡(luò )2M的帶寬最多支持22個呼叫，帶寬利用率低，有呼叫擁塞現象。

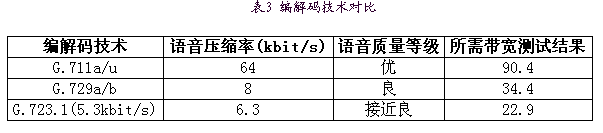

　　于是對U－SYS的幾種語音壓縮編解碼技術進行了對比分析，并在網上進行了測試，結果如下：


　　綜合考慮帶寬占用率和語音質量，該網絡(luò )整網調整到使用G.729。

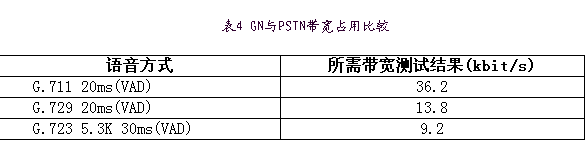

　　為進一步節省帶寬，又采用語音激活檢測技術（VAD）及舒適噪音生成（CNG）技術，VAD技術只有當檢測到語音處于活動狀態時，編碼器的輸出信號才被送到網絡(luò )上，因此節省了帶寬。而在靜音時段采用CNG技術，生成與背景噪聲相匹配的較舒適的靜音，避免了用戶有不自然的交談感覺，保證通話質量。實際測試結果如表4，采用G.72920ms打包＋VAD技術節省了近75％的帶寬。


　　接著發現了新的問題，因為G.729對語音流進行了壓縮，MRS不能根據RTP提供帶內收號功能，影響卡號業務，經過調測，TMG8010設備、MRS6000實現RFC2833帶外收號功能，順利解決了該問題。

　　隨著商用業務增多，引入了IAD、智能終端E－PHONE等。又發現了新的問題，部分廠家提供的這些終端不支持G.729，導致呼叫不成功。再次經過分析和測試，SoftX3000上采用靈活的配置，網絡(luò )缺省優選G.729，當出現個別終端不能支持G.729時，自動匹配到終端之間最佳的編解碼能力如G.723或G.711，保證了互通和語音質量。

　　還有一些其他案例，如與國內某運營商進行了IP超市業務的商用部署，解決NAT穿透情況下如何提供QoS保證；與香港運營商配合在xDSL上開展NGN業務，通過接入控制實施QoS保證；與新加坡運營商一起測試了防火墻穿透、NAT穿透之后業務的QoS保證，滿足企業網部署IPCENTREX業務的需要。

　　總之，商用部署NGN業務可以根據實際組網情況和業務開展的需要來有針對性的進行分析和逐步優化，達到最佳效果。

5.承載網絡(luò )的QoS保證

5.1NGN網絡(luò )規劃和管理很重要：帶寬保證

　　如某運營商在部署U－SYS系統初期，規劃沒有充分考慮安全、QoS保證，網上出現了NGN設備被數據用戶攻擊，以及NGN業務擁塞的情況。針對上述問題，我們?yōu)槠涑休d網進行了整網的重新規劃，如下圖：

　　重新規劃時，重點考慮了安全性和QoS保證。將NGN網絡(luò )做成一個獨立的網絡(luò )，采用VLAN＋MPLS－VPN技術將NGN網絡(luò )和普通的數據網絡(luò )在邏輯上分割開。在骨干網上通過MPLS－VPN將NGN網絡(luò )和其他數據流隔離開，在本地網絡(luò )上通過VLAN將NGN網絡(luò )和其他網絡(luò )隔離開。

　　帶寬保證：重新根據用戶業務發展計劃，計算了所有業務對接入、骨干各個環節帶寬的需求，并預留一定的帶寬作為規劃帶寬。

　　優先級別保證：在核心網絡(luò )上通過diffserv來部署全網的QoS，在L2上通過802.1P來保證優先轉發NGN的數據流。

　　根據設備提供的統計、告警、日志功能，不斷的發現瓶頸和及時優化。

　　這個例子表明，根據網絡(luò )現有情況，通過合理的規劃，以最小的調整，可以通過現有的技術和資源來避免非法攻擊和盜用，以及實施QoS保證。

5.2接入控制

　　另一方面，接入控制對QoS保證也非常重要，如在香港某運營商的網絡(luò )上部署NGN時，發生了盜用端口和業務的問題，經過分析網絡(luò )實際情況，在改動最小的情況上設計了如下方案。通過PPPOE賬號的識別，在BAS設備上進行了訪問控制、帶寬控制，達到了接入控制的效果，保證了承載網的QoS和防止了盜用。

5.3“IP電信網絡(luò )”的概念

　　由于現有的IP網絡(luò )不是面向承載實時性的電信業務所設計，完全解決QoS問題還有賴于“IP電信網”這樣新的網絡(luò )架構下的QoS技術方案的推出。“IP電信網”就是要通過加強對IP網絡(luò )設備的控制，更容易在整網實施QoS控制，讓IP網絡(luò )來達到承載電信業務的能力。

　　2003年7月，在日內瓦舉行的ITU－TSG13（國際電聯電信標準部門研究組13－多協議、基于IP網絡(luò )以及互通.）2001－2004研究期第4次全會(huì )上，中國電信和華為公司共同提交了D351《一種電信級的QoS方案框架－IP骨干網》和D350《一種電信級的QoS方案框架－IP接入網》兩篇關于QoS的文稿。這兩篇文稿分別定義了在IP骨干網和IP接入網中實施電信級QoS技術的框架、結構和需求。會(huì )議指定華為公司作為標準Y.123.QoS的起草人。大會(huì )同時還決定將這兩篇文稿作為下一個研究期內開展在NGN中提供端到端QoS技術研究的基礎。

6.結語

　　經過多年的研究、試驗和試商用，NGN已經從概念走向了現實，但是，NGN要真正成為電信網絡(luò )的主體，還需要在實踐中解決實際網絡(luò )環境下出現的諸多問題，這將是一個理論和實踐相結合的系統工程。

　　華為公司的U－SYSNGN解決方案自推出以來，先后承建中國衛通全國NGN項目（覆蓋150個城市）、文萊全網網改項目（全網14萬線）、中國網通集南方部分分公司NGN項目以及英國電信（BT）C4項目，通過了包括軟交換、中繼網關和信令網關在內的信產部進網測試以及中國電信、中國聯通、新加坡電信、馬來電信等運營商的嚴格測試。通過這一系列與海內外多家運營商的廣泛合作和實踐探索，華為公司在NGN的商用技術領域取得了飛速發展，成為國內領先、國際一流的NGN解決方案和產品供應商。

　　華為公司希望能夠與運營商以及價值鏈上的其它合作伙伴一道，展開進一步的合作，共同促進NGN的成熟和發展，為產業的明天一起奮斗。
