華為SmartAX DSLAM組播高效保障IPTV業務
2005/03/03
截至2004年底，中國寬帶用戶數已經超過2000萬，用戶已經不滿足于簡單的網頁快速瀏覽，對于視頻、游戲等流媒體業務的需求迅速增長。基于互聯網的視頻點播和視頻組播等業務已成為互聯網的一大應用趨勢，華為SmartAX系列DSLAM優異的系統架構設計與視頻組播性能，可以在提供基礎寬帶業務的同時，實現對視頻組播業務的良好支持，滿足運營商在開展視頻寬帶增值業務方面的應用需求。

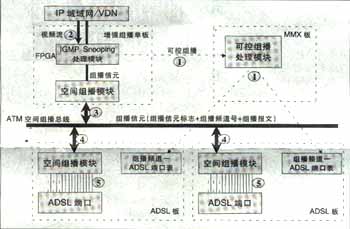

圖1 SmartAX MA5100空間組播二級復制實現方案
可實現高效的兩級組播。基于空間總線上的組播信元技術實現，與組播用戶數無關，同一節目即使所有用戶加入該頻道，僅需復制一份，不用逐個用戶復制到每個用戶端口，極大節省了背板帶寬，減輕IP上行負擔。可實現高性能硬件組播轉發。IP上行板采用超大規模FPGA硬件邏輯處理組播報文，ADSL板采用空間組播處理硬件芯片自動完成向每個ADSL端口（用戶）的組播復制，每ADSL端口組播帶寬6M。
可實現增強組播。增強組播處理模塊完成用戶頻道權限管理、用戶頻道數目管理等；與網管配合完成視頻自動發放；提供快速頻道切換；也可與MMXA/C配合支持ATM上行組播。
具有充足的上行帶寬：2×FE光口、8×FE電口、1×GE光口。
在QoS方面，可支持單PVC方案和多PVC方案，都可以保證組播業務的QoS。可支持255個組播頻道，頻道切換時間＜100ms。MA5100對組播報文的復制原則是盡量靠近用戶，避免對系統帶寬的浪費，實現真正的IP組播。由于空間組播天然的高效率特性，對于每個頻道而言，無論MA5100用戶框中有多少個用戶加入該頻道，LAND用戶板只需復制一份組播報文到CellBus總線，即可由各ADSL用戶板的總線接口芯片自動完成到所有加入該頻道用戶的報文復制。大大減輕組播業務單板處理的負荷，保障視頻業務高效率、大規模運營。而且，CellBus總線提供專用的組播業務通道，與用戶PPPoE上網通道天然分離，實現PPPoE上網與組播業務的無縫融合。
SmartAX MA5300/5600組播：IGMP Proxy＋IGMP Snooping
SmartAX MA5300通過XDSL業務板的IGMP Snooping功能與主框ESM板的IGMP Proxy配合實現高效的二級復制組播業務。基本原理如圖2所示。

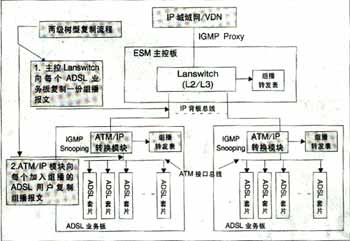

圖2 SmartAX MA5300兩級復制組播解決方案
可實現高效率兩級復制。主控板組播復制（一級）：根據組播轉發表，向相應ADSL用戶板，每個用戶板最多復制一份組播報文；用戶板組播復制（二級）：ADSL板上的組播處理模塊根據組播轉發表向加入組播組的每個ADSL用戶端口復制一份組播報文，完成向每個終端用戶的組播復制。MA5300每ADSL端口組播帶寬6M；MA5600每ADSL端口組播帶寬16M。
可實現高性能硬件組播處理。主控、用戶板均采用超大規模FPGA邏輯完成組播復制。
具備充足的上行帶寬，可提供1/2/4/8×FE、1/2×GE；（MA5600最大6×GE）。
實現可控組播，支持頻道權限控制、統計、用戶管理等。
QoS方面，可支持單PVC方案和多PVC方案，都可以保證組播業務的QoS。可支持255個組播頻道，MA5600支持1000個組播組，頻道切換時間＜100ms。
IGMP Proxy可以減輕組播路由器負擔，終結用戶的IGMP請求，減輕了上層組播路由器的IGMP處理負擔。
MA5300/MA5600對組播報文的復制原則是盡量靠近用戶，避免對系統帶寬的浪費，實現真正的IP組播。支持IGMP Proxy功能，在IGMP
Proxy模式下，用戶的IGMP請求在MA5300/MA5600內部處理，減輕了上層組播路由器的IGMP處理負擔。保證所有從主控板到每塊業務接口板的同一組播頻道的報文只有一份，由業務板完成向最終組播用戶的復制，保障視頻業務高效率、大規模運營。
SmartAXDSLAM組播業務應用
SmartAX系列DSLAM優異的組播性能在全球已獲得規模應用和驗證。在法國LDCOM，SmartAX MA5300已經發展超過20萬BTV組播視頻用戶，SmartAX
MA5100在香港PCCW也已成功提供BTV組播業務，目前PCCW組播業務已經超過20萬用戶。SmartAX DSLAM在國內，也有深圳電信、哈爾濱通信、蘇州電信、遼寧通信、河南通信等運營商已經成功開通業務試點和應用。
