如何建設基于IP架構的MSAN承載網

2008/03/21

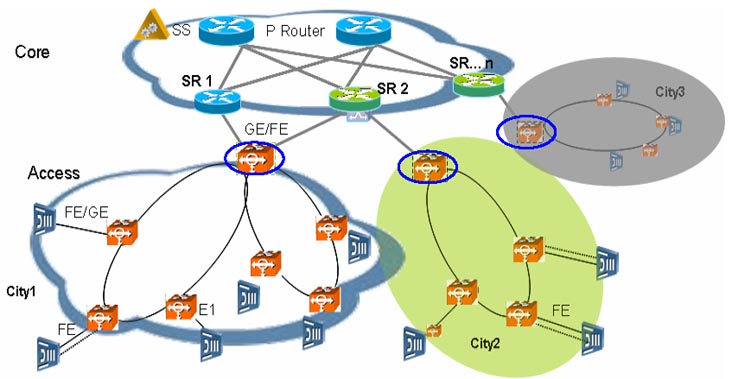

　　圖1 基于軟交換為核心的MSAN整網結構圖

　　綜合接入主要關注語音和少量寬帶業務和專線，上行接口一般是E1和FE/GE。傳統窄帶語音業務、TDM專線等或MSAN使用于窄帶交換機組網的時候采用E1上行方式，其它時候采用FE/GE上行。接入層面采用的承載網設備必須同時能夠支持E1和FE/GE接入，因此承載網設備必須具備多業務傳輸特性，傳統SDH設備，傳統LANSwitch設備無法滿足組網需求。

　　從業務流向分析，無論是窄帶語音業務還是寬帶上網業務，業務流向始終是從MSAN向上到SR/PE，通過SR/PE設備來繼續三層轉發。語音業務無論是傳統POTS還是VoIP都是與PSTN類似往上匯聚。寬帶上網業務PPPoE始終是在BRAS終結，BRAS的位置與SR/PE設備相同，甚至部分SR/PE具備BRAS功能。如果考慮BTV，那么MSAN到SR/PE之間是靜態組播是最佳的配置，動態組播無法滿足用戶對頻繁換臺需求，因此不推薦運營商采用動態組播。因此，MSAN到SR/PE節點之間靜態配置完全可以滿足業務需求和業務質量。

4 MSTP在MSAN接入承載網中作用

　　MSAN組網中主要關注大量語音POTS接入，同時考慮少量寬帶接入和窄帶業務的接入。每個Central Office/Local Exchange的上行帶寬要求小。如果不考慮BTV業務那么每個MSAN的平均上行帶寬大概40~50M左右。因為BTV是Multicast業務與用戶數無關，如果考慮BTV業務（如100個Channels）,那么環上只增加了200M帶寬（100*2M/Channel）。因此，上行帶寬要求小，語音，寬帶，TDM專線等業務種類多，QoS，安全及可靠性要求高的時候，從成本和技術角度分析MSTP是最佳的選擇。

　　針對語音業務，MSTP方案與現有的PSTN承載網沒區別，流量模型都一樣。MSTP不改變話務模型（無采用任何統計復用技術），語音業務可以提供電信級50ms網絡(luò )保護，保證了與PSTN同樣的語音業務質量。為保證VoIP業務不被非法用戶盜竊，整個VoIP和Internet的寬帶業務部分的每個Customer和Service之間做到隔離，可以按VC進行隔離，也可以按S+C方式來隔離并且需要針對這種隔離進行QoS和流控。專線業務可以采用E1方式上行，同時采用VC來嚴格隔離了專線業務，語音業務和寬帶之間的帶寬，突發性強的寬帶上網業務無法影響專線和語音等高質量業務并提高了業務安全性（見圖2）。

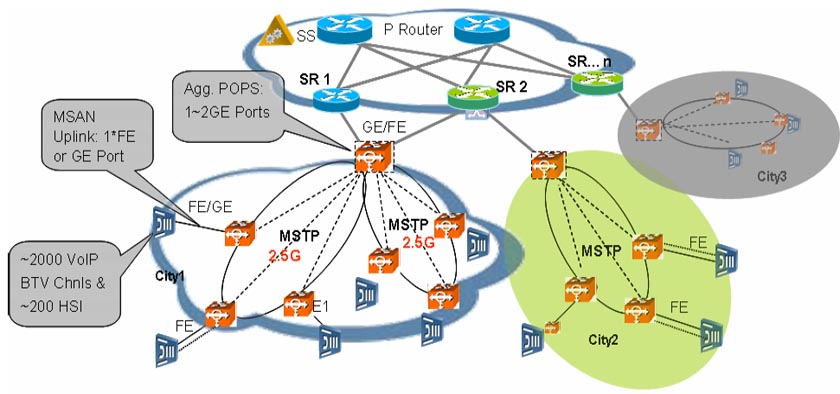

圖2 MSTP無改變話務模型與PSTN相同語音質量

　　寬帶業務方面MSTP提供了靈活的業務配置能力，動態的鏈路帶寬調整，無損傷的調整MSAN的上行帶寬，端到端的以太網業務配置能力。因為，MSAN中寬帶用戶數比較少，與語音用戶數比較大概就是語音用戶數的10%~20%左右，所以通過收斂之后的寬帶上行帶寬比較小。所有MSAN上行可以通過FE來接入，在SR/PE節點附近匯聚點（Aggregation PoPs）可以采用MSTP設備上的以太二層交換功能把所有業務匯聚到GE并與SR/PE設備之間互通。因為在A(yíng)ggregation POP節點進行二層匯聚到SR/PE節點，因此匯聚節點的MSTP的以太網匯聚比是最關鍵的指標。華為EMS4單板提供64:1的以太匯聚能力，業界惟一一個廠家能夠支持這么大的匯聚方向。就是說，一個以太單板最多可以匯聚64個MSAN節點的Traffic。

　　網絡(luò )規劃設計的時候一般所有Central Office/Local Exchange的MSAN的用戶數及寬帶需求已經明確了，MSAN上行業務可以采用VC-12/VC-3/VC-4級GFP映射，支持VCAT，LCAS等功能提高了寬帶業務的帶寬在線靈活的調整。MSAN的匯聚節點的以太單板需要強大的MAC地址空間。MAC地址空間影響會(huì )較大，原因是不同的客戶要求不同的業務，這樣會(huì )造成用戶數×業務數的MAC處理要求。一般16k或64k的地址空間無法滿足綜合接入需求，而華為EMS4單板提供業界最大128k的MAC地址處理空間。

　　MSTP具備大網組網優勢，以太網接入、匯聚及傳送功能，端到端的配置能力，強大的數據業務匯聚能力，高安全嚴格的業務隔離（采用VC隔離），動態連路調整等，導致目前很多運營商已采用MSTP的綜合接入承載解決方案。可靠性方面，MSTP設備以太單板或E1單板上可以與MSAN上行端口之間提供TPS，端口級及單板級保護提高了整網配套方案的完整性。

　　基于A(yíng)SON的MSTP設備，滿足MSAN業務的保護恢復、端到端的自動配置能力、網絡(luò )資源的自動發現、在線優化網絡(luò )等動態特性。專線等不可預見的業務需求能快速滿足建網需求，而快速的業務提供能力則幫助運營商提高整體競爭實力。

5 結束語

　　MSAN已經逐漸成為基于IP架構的下一代電信網建網的主要接入方式，近幾年越來越多的固網運營商普遍采用綜合接入（MSAN）建網模式，如英國的最大固網運營商英國電信的21CN網絡(luò )，中國的最大固網運營商中國電信、中國網通，巴西的最大固網運營商Telemar等。而MSTP單一平臺具備支持MSAN接入的所有業務的承載要求，且成本最低。華為公司MSTP設備具有強大的數據接入匯聚及傳送特性，并通過Metro Ethernet Forum(MEF)的認證，成為完善地面向IP電信網承載網的解決方案。將來MSTP設備還將具有從100%基于TDM交換設備向100%基于包交換設備的演進特性，從而進一步提高了解決方案對各大運營商的吸引力。
