神州數碼DCR系列路由器VoIP解決方案
2005/01/26
通過IP網絡(luò )傳遞語音、視頻信號將是今后的IP網絡(luò )應用發展的趨勢之一。VoIP技術能在進行異地網絡(luò )互連的同時，實現通過IP網絡(luò )傳輸語音，既可以節省大量的長途話費，更可以在公司內部實現零費用IP電話。目前，神州數碼推出了一系列路由器產品，從低端到高端都提供了VoIP技術和相應的語音模塊。
VoIP處理電話呼叫的過程
使用VoIP進行兩地語音呼叫的一般步驟(以DCR系列路由器FXS端口為例)：
1.用戶拿起電話話筒，這樣就把摘機信號(off-book)發送給VoIP的電話信令處理程序；
2.VoIP的信令處理程序發出撥號音，等待用戶撥入電話號碼；
3.用戶撥入電話號碼，號碼存儲在信令處理程序中；
4.在累積的電話號碼與預配置的電話號碼匹配時，電話號碼將映射到IP主機。IP主機或者與目標電話相連接，或者與PBX(專用交換機)相連接；
5.會(huì )話應用程序根據H.323協議，在IP網絡(luò )上建立每個方向的傳輸和接收通道。如果呼叫由PBX 處理，那么PBX把呼叫發送到目標電話。如果已配置了RSVP(資源預留協議)，則資源預留程序開始工作以達到預期的IP網絡(luò )服務質量；
6.連接兩端都使用相同的編解碼技術，使用RTP/UDP/IP作為協議棧傳輸語音；
7.無論哪一個端呼叫掛起時，RSVP預留程序將取消(如果使用了RSVP)原先預留的資源，會(huì )話應用程序終止每個方向的傳輸和接收通道，會(huì )話終止。每一端都處于空閑狀態，等待下一次摘機事件(off-book)以觸發下一次呼叫。
神州數碼DCR系列路由器的VoIP解決方案
當前，神州數碼推出DCR-1700系列、DCR-2600系列、DCR-3600系列路由器，它們支持標準的H.323協議棧，支持 G.729、G.729B、G.723.1、G.723.1A、G.711、G.726、G.727等多種語音編碼壓縮標準；提供了2路和4路的FXS、FXO、E&M等語音模塊；并且通過QoS保障了語音的傳輸質量。

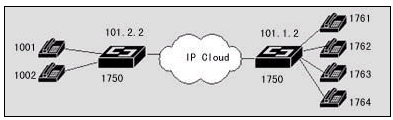

案例一
在該案例中，異地之間通過兩臺DCR 1750互連，并提供語音模塊，可直接接電話機，使得異地之間可以通過IP網絡(luò )撥打IP語音電話。

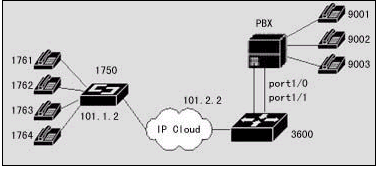

案例二
在該案例中，分部辦公室放置IP地址為10.1.1.2的DCR 1750路由器(插有二塊兩端口的FXS語音卡)，總部辦公室放置IP地址為10.1.2.2的DCR 3660路由器(插有一塊兩端口的FXO語音卡)，通過正確的規劃和配置可以實現銷售部辦公室和總部辦公室之間的IP語音連接。DCR 3660路由器是到達總部辦公室的主網點，它需要連接到公司的PBX上，當然，在分布也可以直接使用FXO語音卡和PBX直接連接，這樣在分部與總部之間可以通過IP網絡(luò )來?yè)艽?話費的長途電話。

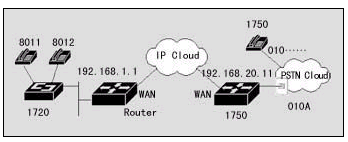

案例三
該案例中，連接到位于上海的的用戶，可以通過IP網絡(luò )撥打北京的PSTN用戶。位于北京的DCR 1750路由器通過 FXO接口直接連接到PSTN。假設北京可能的用戶在PSTN上的電話號碼為8位，北京的區號為010。上海的DCR 1720使用FXS端口與電話相連，北京的DCR 1750路由器使用FXO端口與PSTN上的電話端口相接，假設此端口在PSTN上的號碼為A。那么上海的用戶可以使用圖中號碼為8011(8012)的電話直接撥北京的任意電話，而北京的PSTN用戶呼叫8011(8012)電話，必須先撥號碼A，聽到二次撥號音時撥8011(8012)。在實現時，上海的DCR 1720也可以通過器語音端口連接到PSTN，通過二次撥號，使得兩地的PSTN用戶可以通過IP網絡(luò )互相通話，而話費只是市話的費用。
在實現的過程中，DCR 1700、2600、3600系列路由器都支持VoIP應用，提供2路或4路的FXS、FXO、E&M接口卡，通過這些語音接口卡的不同組合，可以實現各種利用IP網絡(luò )來?yè)艽蛘Z(yǔ)音電話的解決方案。
ChinaByte(e.chinabyte.com)
