在PCI背板上采用NMS PCI系列板卡
NMS大中華區總經理 何育麟
2003/05/16

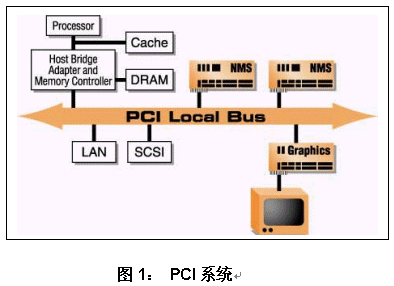

PCI（Peripheral Component Interconnect）本地總線是采用多路地址和數據線的高性能32位/64位總線。在采用NMS板卡的系統中，PCI總線用來在NMS板卡和主機處理器之間傳遞數據和控制信息。其它外圍附加板卡通常與NMS板卡共享總線。(參見圖1)
在處理器頻率還達不到100MHz以及所有的半導體元件的工作電壓還是5V的時代，PCI局域總線主要用于桌面系統。如今，PCI局域總線已從簡單功能的移動應用系統到高容量的企業服務器等各種領域都得到了廣泛的應用。為了降低功耗和提高處理速度，半導體元件已經普遍采用3.3V的信令標準。在需要3.3V的移動環境以及從5V向3.3V遷移的桌面系統，最新的PCI標準得到了廣泛的應用。同時支持5V信令和3.3V信令的板卡被稱作支持通用信令。支持通用信令的PCI板卡很容易識別：其接口連接底端有兩個插槽。(僅支持5V信令的板卡只有一個插槽。)
在討論PCI系統中的NMS板卡應用時，大家還需要注意PCI局域總線在實施中的3個重要特性：
1. 總線數據帶寬和信令速度
2. 信令標準
3. 電源要求
當前PCI局域總線技術標準允許主板同時提供5V和3V輸出。輸出技術標準與板卡使用的信令標準無關。一部分NMS板卡同時需要兩種輸入，而另外一部分板卡只需要5V輸入。
最近推出了一種可向后兼容PCI局域總線的新型總線結構，這就是PCI－X，它可以把總線速度提高到133MHz，提供64位數據總線。只有支持通用信令的NMS板卡才可以運行在PCI－X總線上。PCI－X總線可兼容NMS板卡上的32位數據和33MHz總線速度。

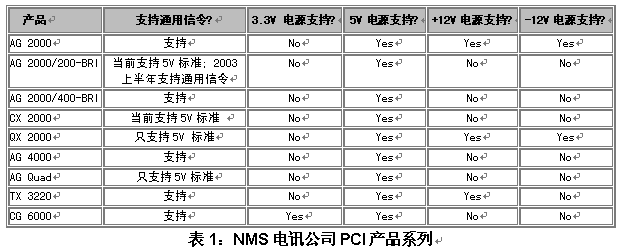

表1列出了當前和即將推出的NMS板卡可支持的信令標準，以及NMS板卡對主板電源輸入范圍的需求。
NMS公司供稿 CTI論壇編輯
