何謂高可用度？
在規劃一套完善的高可用度（High Availability, HA）系統之前，必須先了解單點失效（Single Point of Failure）。單點失效的定義很簡單：一旦失效，就可能導致系統無法穩定運作的組件。換言之，一般服務器的所

有原件，例如CPU、電源供應器、主機板、硬盤、內存乃至電源線、系統風扇，都屬于單點失效，因為這些組件一旦損壞，幾乎都可能導致系統不穩或停機。

同樣的，一個系統中唯一的網絡(luò )端口或網絡(luò )卡是單點失效，唯一的IDE硬盤也是單點失效。進一步來看，假使企業的防火墻服務器損壞，無法在短時間內藉由其它服務器取代相同功能或維修，并導致整個架構中的其它系統受到影響，那么這臺服務器就是單點失效。

解決方法并不難設想：只要把所有可能出狀況的組件都準備兩套，并確保主要組件損壞、備用組件可立即接手運作，不就什么問題都沒了？

這個作法是常見的完全冗余(Full Redundancy)概念，也就是所謂的2N架構，不過還未必能完全解決單點失效的問題。除了考量成本因素，以及硬件本身是否支持冗余及熱插拔，還要考量整體環境，如軟件有無支持HA、數據異地備援、空調設備的效能、是否有發電機或雙電源備援、雙電信光纖電纜，乃至人員的門禁管制、遠程監控等等多項因素。而文章開頭的幾個例子也顯示，企業為了避免火災、天災乃至人為災害，可能還需要將數據備份于兩地的異地備援、數據回存甚至災害回復的機制。

照這樣一環一環的推演下去，建立理想的高可用系統費用可能足以把一家公司給弄垮。因此，IT人員或電信業者必須要審慎考量，該將高可用度以及單點失效確保到何種程度？要便捷而有效的建構一套的高可用度系統，通常指以軟、硬件及韌體整合之系統，圖標如下：

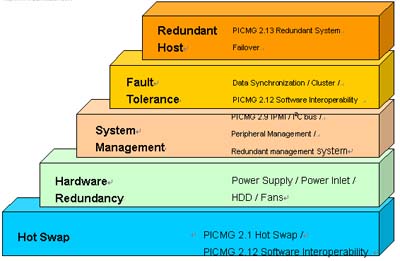

圖1. HA的層級簡表

所謂的高可用度，是指系統在各種狀況下可順遂運作的時間(Up-time)，這個數值也可反映出系統在面對CPU、HDD、RAM，乃至I/O卡、軟件等異常時，由停機、維修到可順利運作的時間。傳統的分類方式是以可以達到「多少個9」的比率來劃分等級，下表為一年365天當中，各等級的系統因故停機的時間。

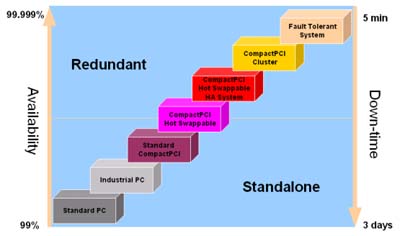

圖2. HA等級與平臺的關系圖

表1. HA等級劃分

從上表可知，層級越低，表示可用度相對較低，越需要硬件規格支持。層級越高，意味著可忍受的停機時間越短，可用度越高、越需要專屬軟件支持，相對地采購及維護成本也以等比級數增加。對企業主而言，如何在價格、效能及可用度之間取得平衡是一個復雜的課題。

規劃一個高可用性系統

CompactPCI有不少先天硬件規格上的優點，因此能順利的成為電信設備供貨商的好伙伴。舉例來說：
1. CompactPCI在規格、效能、頻寬等方面均優于VME或傳統工業計算機。
2. CompactPCI支持完整的熱拔插功能
3. 比VME及工業計算機提供更高的版卡密度，可支持更多版卡或更多port通路。
4. CompactPCI為一開放之標準平臺，支持多種OS，生產廠商多，兼容性佳。

雖然CompactPCI的價格較VME和傳統工業計算機為高，但就整體考量而言，效價比仍是相當優異的。就幾乎無法接受系統損壞停機的電信產業而言，通訊設備供貨商（TEM）如何規劃一個價格合理、性能穩定的高可用性系統呢？

硬件方面，以凌華科技cPCIS-3120/D300系列搭配cPCI-6760D的組合為例。熱插拔設計、版卡密度高、彈性化的模塊設計，可按照客戶需求提供多種Driver Bay設計，是cPCIS-3120/D300機箱最大特點。而cPCI-6760D則是多數OS都支持驅動程序、配有Dual Channel IDE及外接SCSI等特色，是客戶需求的主因。

一個2N架構的高可用系統，通常會(huì )由以下幾個部分所組成：

1. 兩個以上的節點（Node, 通常指服務器）。分為主要（Active）和備援（Inactive）兩種，原則上節點的硬件配置會(huì )大致相同。

2. Heart Beat（心跳線）。為了安全起見，在2N架構的高可用環境中，通常我們會(huì )藉由網絡(luò )或通訊端口來建立Heart Beat，讓各節點可偵測彼此的狀態是否穩定，以及是否該啟動備援機制。

3. 只被Active節點存取的共享磁盤。通常需要搭配一些特定應用程序，例如Rose HA或Dataware之類的軟件，確保數據不至于因主要節點與備援節點同時存取導致異常。

4. 網絡(luò )環境。通常是指TCP/IP的環境，每個節點至少要兩個LAN Port。客戶端也可透過網絡(luò )存取主要節點上的應用程序。

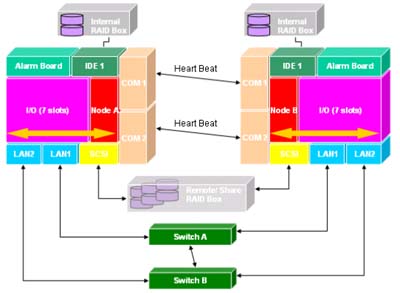

總結以上要件，根據前述cPCIS-3120/D300系列搭配cPCI-6760D，下圖是在大陸地區的電信產業中常使用的2N架構：

圖3. 電信常用的2N架構

在儲存裝置方面，系統硬盤本身是個容易單點失效的環節。由于cPCI-6760D支持Dual Channel IDE，cPCIS-3120/D300系列可安裝Internal RAID Box，因此可以輕易實現內部硬盤的RAID功能。而cPCI-6760D支持Ultra160 SCSI接口，因此可外接SCSI的儲存裝置，確保數據無虞。通常在選擇外接式儲存裝置時，會(huì )選擇至少Dual Channel的RAID System。此外，客戶也可以直接選擇NAS、iSCSI，而不選擇透過SCSI接口傳輸數據。

在實際應用面而言，cPCIS-3120/D300系列支持7個peripheral I/O槽，亦即最多可以插上7片通信版卡。由于CompactPCI有針對熱插拔訂定規范軟件及硬件的規范，因此只要有驅動程序及熱插拔支持，即使任一版卡發生異常、升級、換修等狀況，都可以在不停機的狀況下完成。為了減少單點失效的狀況，cPCIS-3120/D300還提供了300W、雙電源線輸入的冗余電源供應器，以及多個熱插拔的風扇。

結語

了解企業需求、評估單點失效的狀態，進而選擇適當的的軟、硬件搭配，是建立一套高可用度平臺的基礎。前述文章提到，硬件充其量只能提供中上程度的高可用性，但是要將高可用度提升至99.999%的程度，通常都還需要搭配軟件支持。

舉例來說，在x86＋Linux平臺上，常見的HA軟件也不少，例如開放原始碼團體Linux-HA的HeartBeat， LVS（Linux Virtual Server）、、TurboHA等等，其它如MontaVista也有針對高可用度推出商業軟件包Carrier Grade Edition。此外，不少人會(huì )選擇RoseHA建立儲存裝置TakeOver的機制，在主要節點失效時由備援節點接手，提升后端儲存裝置的高可用度。

在SPARC平臺上，Sun針對電信產業推出了NetraHA，以提供OS層級的高可用度，在2N的Full Redundancy 架構中確保系統穩定運作。此外，部分客戶也會(huì )要求使用Sun Solstice Disk Suite進行軟件RAID。如果客戶還要搭配外部?jì)Υ嫜b置，那么Proware的Dataware則是個方便的選擇。
