建構高可靠度（High Availability, HA）的CompactPCI系統

Jeff Munch 2003/04/04

English Version

將CompactPCI應用于高可靠度的系統應用上

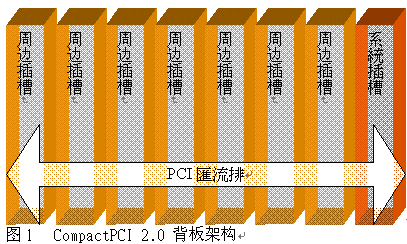

　　多年來系統開發者已將PICMG 2.0 CompactPCI 規格應用于各種可與高可靠度應用兼容的系統上，隨著市場上對高可靠度的要求提高，CompactPCI系統便隨之改進以因應新的挑戰，而不再是原本簡單的總線架構。圖1顯示第一代典型的CompactPCI 架構。

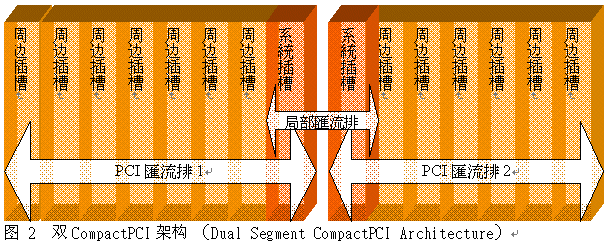

　　PICMG 2.0 CompactPCI系統是由一組或多組CompactPCI 總線所組成，每個總線最多可達8個CompactPCI板卡插槽，其中包含一個系統插槽（system slot）與最多達7個外圍插槽（peripheral slot）。PCI總線是作為該總線內插槽之間的主要通訊途徑，在這個架構下，PCI總線與系統插槽是一個可能的故障單點，故障的周邊插槽會(huì )讓整個PCI總線停止作用而阻礙了其它任一插槽之間的通訊。這種故障單點成為CompactPCI采用高可靠度應用的一個主要障礙，早期的CompactPCI 高可靠度系統架構必須克服PCI總線單點故障的限制，典型的解決方法則是添加第二個CompactPCI 總線且讓此二個總線的功能相同。圖2顯示雙CompactPCI 總線架構的范例。

　　在圖2中，雙總線與雙系統插槽是現行標準CompactPCI架構中被用以提供單點故障備援的解決方案。在雙總線架構（Dual Segment）中，每個系統插槽都可控制PCI總線1與PCI總線2，透過備援系統插槽的提供，就可允許其中一個系統插槽的故障；同樣的道理亦可應用在PCI總線的故障上，若故障發生于PCI總線1，則PCI總線2可以繼續處理作業。這種架構的工程挑戰是很復雜的，系統插槽提供服務總線的時序、仲裁（arbitration）與阻斷（interrupt），其中一個系統插槽故障時會(huì )將該系統插槽的時序驅動器、仲裁及阻斷控制器功能一并轉移到仍可作用中的另一系統插槽，然而，要得知總線的故障時間并在不阻礙整個系統的使用率之下，將系統工作移轉至另一備援系統是相當困難的。在1999年，PICMG協會(huì )組了一個小組委員會(huì )，任務是將備援系統插槽的執行標準化，然PICMG 2.13備援系統插槽規格卻在三年后被廢棄不用，PICMG 2.13是唯一未完成規格就被解散的小組委員會(huì )，其主要是因為問題的復雜性與相對應的解決方案因素。毫無疑問地，CompactPCI中的備援系統插槽可以用來增加系統的可靠度，但卻受限于高昂的成本與高度復雜性而阻礙其發展，此外，提供這種架構的廠商其所銷售的產品皆屬專屬性方案（proprietary solutions），而非基于開放架構（open architecture）的產品。

在CompactPCI 加入IP數據的傳輸

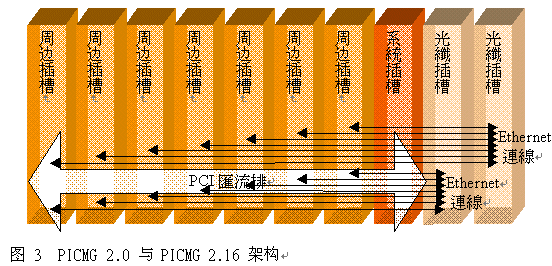

　　在2001年9月，PICMG協會(huì )核準PICMG 2.16 封包交換背板（Packet Switched Backplane）規格，本規格對于在一個CompactPCI架構里外圍插槽（peripheral slots）與光纖插槽（fabric slots）之間10/100/1000Mbit Ethernet的互聯做了詳細定義。光纖插槽是相互備援的，PICMG2.16兼容系統已被廣泛應用于多種用途上，Ethernet互聯與IP數據傳輸需求的普遍特性促使系統提供者廣泛采用此規格。圖3顯示典型的PICMG2.0與2.16架構。

　　在 PICMG 2.16 兼容系統中，IP數據傳輸可以作為系統內的主要通訊頻道，這種通訊途徑皆有備援聯機到備援光纖插槽，PICMG 2.16規格可避免系統工作一起使用CompactPCI 總線，并在不增加系統成本的情況下增加系統可靠度。PICMG2.16兼容系統是自動備援的，不會(huì )產生單點故障。Ethernet光纖（Ethernet fabric）是下一代電信應用里處理封包數據傳輸的一種便利方法。

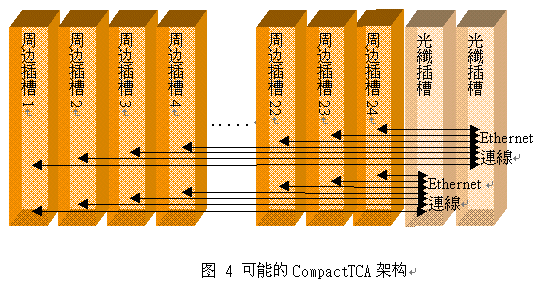

　　高可靠度CompactPCI 系統的下一步發展將是去除系統插槽（system slot）；因為應用程序利用現今系統的IP互聯，PCI總線逐漸成為派不上用場的費用。PICMG協會(huì )現正進行CompactTCA的規格制訂，CompactTCA規格可望結合AdvancedTCA（PICMG 3.0）所定義的系統管理能力、PICMG 2.0所定義的標準機箱（Form Factor）及PICMG 2.16所定義的數據傳輸。這種架構將不包含PCI總線，在此架構下的系統將能夠支持24個外圍插槽與2個光纖插槽。摒除PCI總線將可降低CompactPCI 系統所使用的電路板成本、降低提供備援系統插槽（system slot）的復雜性，以及增加插槽總數。圖4顯示可能的CompactTCA系統范例。

總結

　　PICMG 2.16封包交換背板（Packet Switched Backplane）規格是改善現今系統可靠度的可行方案之一法，排除第一代CompactPCI系統的單點故障與增加數據傳輸的備援，以提供5個9 （5 NINES，也就是99.999%）可靠度所需的基礎。系統設計師需注意到很多廠商提供的產品是專屬性（proprietary）的外圍備援系統架構，這些封閉式的架構系統無法受益于目前的CompactPCI 開放式經濟效益，可以確定的是使用PICMG 2.16 封包交換背板（Packet Switched Backplane）規格的CompactPCI 系統不但可提供5個9（5 NINES）可靠度要求所需的點對點數據傳輸與備援，更可提供邁向未來技術之路。

凌華科技供稿 CTI論壇編輯
