工業標準Mezzanine模塊
Jeff Munch 譯/李瑞 2003/07/09
前言：典型的CompactPCI 系統和VME系統的I/O擴展是通過使用各樣規格的板卡來實現，如選用CompactPCI 或 VME類型的板卡來實現這一簡單功能顯得大材小用且得不償失，簡單的I/O功能需要一種更低成本和更小規格尺寸板卡的標準。這種對Mezzanine標準的需求被工業所認可，在2001年夏IEEE頒布了P1386和P1386.1標準。這些標準又進一步被PICMG和VITA提升來滿足電信和高吞吐量的需求。盡管這些中介承載模塊是針對CompactPCI和VME設計，但是它們可被用在任何規格板卡上，前提是提供標準的機械、電氣、信號要求。本文將介紹PCI 中介承載板(PMC)以及PICMG和VITA對其的擴展。
Figure 1 Single Wide CMC 圖1單寬度CMC

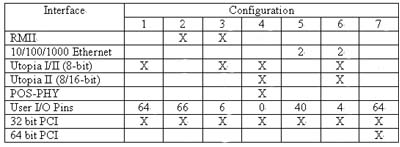

如上所述，針對中介承載板(mezzanine module)，CMC提供了一個結構和互聯的標準。PMC規范把PCI信號映像到CMC定義的聯接上。32位PCI總線需要2個64針聯接頭：P1和P2。64位PCI總線需要3個64針聯接頭：P1、P2和P3。余下的64針聯接頭P4用來把I/O信號引到后走線（RTM）。PCI規范允許3.3V信號或5V信號，PMC模塊制造商被要求用鍵來指示要求的 V(I/O). PMC 用鍵表明為 3.3V, 5V 或 二者都可。PMC使用者需要確認載板上的V(I/O)與PMC模塊上的V(I/O)相容。事實上用戶通常在PMC模塊與承載板之間的電壓不能互相兼容的情況下，從PMC上取下了V(I/O)鍵，只是因為其擋道。
VITA標準化組織對PMC規范作了最初的改進，PMC規范依靠承載板(carrier)來進行PCI仲裁 (monarch)，而仲裁是由主PCI總線處理器定義的，總線處理器完成總線枚舉和中斷處理；PMC規范要求仲裁在承載板上，沒有規定PMC模塊可作仲裁。VITA-32
規范定義了PMC可作仲裁的所必需的信號。此規范為PMC家族中的新成員-處理器PMC打開了大門。除了用以支持仲裁模式的附加信號外，VITA-32同時也解決了對熱量和組件高度的限制，而這種限制以前制約了設計者把處理器放在PMC模塊之中。
最初的PMC規范支持33MHz和66MHz PCI總線操作。在2002年，VITA標準化組織認識到了增加對PCI-X總線操作支持的必要性。VITA-39規范在PMC
P1中加入了PCIXCAP信號，此信號使得PMC同時支持66, 100 和133MHz PCI-X處理。VITA-39規范也包含了用以定義在不同操作頻率下支持的最大PCI負載所需的仿真工作。這是非常重要的，因為大多是PMC承載板還有其它的板載PCI設備。在承載板上的設備和PMC間共享PCI總線會(huì )對總線操作產生一些難以預見的挑戰。如果承載板的PCI總線段運行在PCI-X

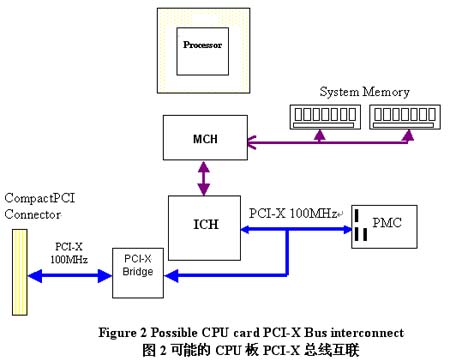

133MHz，而PMC被安裝在33MHz總線段上時總線段將運行于33MHz，需小心使用支持PCI-X的PMC承載板，確保識別出同共享PCI總線的任何其它設備間產生的沖突。在下面的例子中，在PMC和PCI-X橋之間共享100MHz
PCI-X總線，當未安裝PMC時，該總線將運行于PCI-X 100MHz.，而當安裝了33MHz PCI PMC后，將運行于33MHz PCI，這就影響了bridge的吞吐量。
凌華科技公司供稿 CTI論壇編輯
