CompactPCI應用蓄勢待發
Jeff Munch
2003/10/20
CompactPCI所具有的開放性、高可靠性、可熱插拔特性，使該技術除了可以廣泛應用在通訊、網絡(luò )、計算機電話整合外，同時，也適用于實時系統控制、產業自動化、實時數據采集、軍事系統等需要高速運算的領域，以及智能交通、航空航天、醫療器械、水利等模塊化的及高可靠度、可長期使用的應用領域。
·編者提示·
CompactPCI技術能橫跨工控、通信兩個領域，能使得電信設備也可以應用諸如奔騰、至強這種廉價的量產型處理器，還能通過普通PC，而不是昂貴的小型機來開發相關應用軟件。
CompactPCI憑借其技術的優勢，其廣泛應用直逼商用pc 及傳統工控機。Jeff Munch先生目前為國際PICMG 3.0委員會(huì )的主席，同時也是凌華科技的首席技術執行官，他在硬件設計、軟件開發、工程資源管理領域里有超過二十年的經驗，在加入凌華的經營團隊之前，Munch先生曾擔任美國Motorola計算機事業群工程總監及美國Pro-Log公司工程副總經理。
CompactPCI簡稱cPCI，是國際PICMG協會(huì )于1994年提出來的一種總線接口標準。它的出現解決了多年來電信系統工程師與設備制造商面臨的棘手問題：將VME密集堅固的封裝和大型設備的極佳冷卻效果以及PC廉價的易采用具有最新處理能力的芯片結合在一起，既保證99.999%的高可靠度，又降低硬件和軟件的開發成本。
CompactPCI技術會(huì )在相關的各行業引起新一輪的應用浪潮
國際知名研究機構IMS在今年7月的分析預估指出，CompactPCI 未來5年在歐洲將會(huì )有持續穩定的成長。IMS曾訪問過世界各地主要的嵌入式單板計算機購買者，在所有受訪者當中有 42.9% 的人有意在2006年之前采用CompactPCI 單板計算機于其系統。IMS研究報告強調，即使新的AdvancedTCA(PICMG 3.X) 規格被廣泛接受, 這些公司對于正在主流地位的CompactPCI(PICMG 2.X) 的需求仍不會(huì )有絲毫減少。
相對CompactPCI技術在歐美等國家的日漸普及，我們發現目前國內的CompactPCI技術的實際應用還存在一定的差距。但同時，中國作為世界經濟發展速度最為迅速的地區，對先進技術、技術標準及理念的接納能力非常快，CompactPCI技術也在逐漸為人們所認識、了解，并接受和應用。
CompactPCI和傳統商用PC及工控機相比有更多的優越性
CompactPCI基于PICMG2.0規范。其電氣特性與PCI總線相同，因此用戶的軟件和普通PC兼容，現有的PCI外圍卡也可以很容易移植到CompactPCI平臺。CompactPCI使用2mm高密度針孔總線連接器，和使用金手指連接器的PCI卡相比，具有連接可靠、完全氣密的特點，卡片的抗震性和抗腐蝕性高。此外，CompactPCI卡片采用經過20余年現場使用考驗的歐規卡（Eurocard）結構。歐規卡采用垂直安裝、前抽取結構，提高了卡片的散熱性、抗震性和易維護性。具體地講有如下優點：
系統抗振性強 CompactPCI卡片上下有導軌固定，卡片的前端通過氣密性的針孔連接器和背板相連，每個接頭具有10kg的結合力。卡片可以通過面板螺絲固定在機箱上。CompactPCI卡片的前后上下都被固定，因此系統抗震性很高。
支持卡片帶電拔插 CompactPCI的背板使用長中短插針結構，其中Power和Ground針腳最長，可以保證卡片安全地帶電插入和拔出。此外，板選信號IDSEL,BD_SEL針腳最短，系統借此信號可以得知卡片是在插入過程或是拔出過程。另外，CompactPCI制定了熱插拔的硬件過程和軟件管理接口，保證了卡片熱插拔過程的有效性。
支持后走線，便于方便配線 CompactPCI的卡片信號線不用從卡片前面板引出，可以通過背板將信號線用轉接板從后端引出。當更換卡片時，不需要更換信號線，這樣減少了更換卡片的工作量，并減少因更換信號線而引起的出錯概率。此外，信號線從后端引出，設備前端也會(huì )比較美觀。
卡片垂直安裝，有利于散熱 CompactPCI卡片采用歐規卡結構，卡片垂直安裝，系統的散熱氣流從下向上吹，符合空氣對流原理，散熱效果好。
CompactPCI卡片具有更好的電氣特性 CompactPCI背板插針和接頭全部鍍金，并嚴格定義了信號線的最長長度、PCB板的阻抗、去偶電容、PCI上拉電阻阻值。因此，CompactPCI的電氣特性要優于普通PCI工控機。單個CompactPCI總線段最多可以支持7個PCI設備，而普通工控機只能支持4個PCI設備。
防腐和電磁屏蔽性好 CompactPCI使用2mm氣密性針孔總線連接器，鹽霧、酸霧和帶電粉塵不能腐蝕總線。此外，CompactPCI的全鋁合金機箱外殼和卡片的U型彈簧片能給系統提供良好的電磁屏蔽保護。
抗靜電好 CompactPCI卡片下端具有靜電導出條，靜電可以導出到地面。另外，CompactPCI規定系統的邏輯地和機箱地隔離，保持系統不受外界干擾。而基于PICMG1.0的工控機則無法做到機箱地和邏輯地的隔離。
CompactPCI在眾多行業有應用優勢
對于電信設備來說，所謂的高可靠度，要求極其苛刻，也就是說，要達到5個9的可靠度標準。過去電信設備廠商為了達到這些要求，各家均采用自行開發定義的硬、軟件標準，致使互不兼容和通用，整體硬件和軟件開發成本很高，產品也堪稱“貴族產品”。
由于CompactPCI同時擁有了專用電信設備的5個9的可靠度、其本身所具有的開放性及可大量采用的廉價PC部件這三大“利器”，在硬件設施上又有著可熱插拔、抗震性強、高可用性、易使用性、可擴展性等特性，所以，CompactPCI不僅可以滿足電信設備的各種苛刻需求，也能降低設備生產和采購成本。
就國際市場的價格來看，CompactPCI設備總體造價比過去傳統電信設備便宜很多，部分價格甚至不足原來產品的1/4，困擾電信運營商降低成本調整資費的難題，得到了有效解決。
CompactPCI在其它行業的應用
相對電信市場的持續發展，CompactPCI已逐漸擴展到其它工業領域的應用，不論是交通運輸系統、軍事應用、量測儀器、自動化設備，都在使用CompactPCI，這就是為什么 CompactPCI 在電信市場低迷之際仍能維持銷售和市場占有率的原因。采用CompactPCI架構的工業PC，相對商業PC的架構來講，完全適應在相對較為惡劣的作業環境下的穩定運行。
CompactPCI技術應用熱潮蓄勢待發
國內目前的電信建設已進入性?xún)r(jià)比的增值時代，新一代的通訊基礎設施正在醞釀之中，而其它產業也在產業第二次升級換代之中,cPCI在國內正受到異乎尋常的重視，市場規模令人不可忽視。

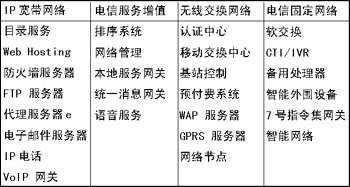

目前CompactPCI已成功應用的通信領域

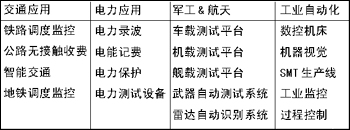

目前CompactPCI已成功應用的領域
以凌華科技為例，在2003年前三季的營業額當中，其在CompactPCI產品的營業額呈現倍數的增長，主要就是因為銷售領域涵蓋軍用3U、6U
CompactPCI系統、交通及運輸3U CompactPCI控制系統等。
電信網絡(luò )硬件平臺逐漸走向開放的CompactPCI標準，未來5年內，電信網絡(luò )設備制造商將會(huì )應用 CompactPCI 技術。
CompactPCI除了在以上這些領域外，由于3G無線通訊時代的來臨，一股通訊設備的更新熱潮也正在蓄勢待發。
賽迪網 中國信息化(industry.ccidnet.com)
