走向點到點的互連---從PCI、PCI-X到PCI-Express

Jeff Munch 2003/12/15

　　在目前的結構中，外圍設備（網絡(luò )，存儲和視頻）使用像PCI或PCI-X那樣的平行總線來連接的。平行總線已從32位33兆的PCI發展到了64位133兆的PCI-X。隨著平行總線的時鐘速率的增加這些總線支持的插槽數目就減少。平行總線通常包含地址/數據信號和一些邊帶信號。邊帶信號用來表示總線上數據的方向和事務處理的類型，還能用于表示中斷或總線主控請求。一個典型的64位PCI-X總線在總共127個信號管腳中可包含64條地址/數據線和33個左右的邊帶信號。

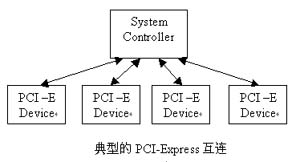

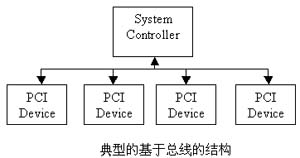

　　由于網絡(luò )、存儲和視頻的帶寬需求已經增長，一些設計師們正著眼于把點到點的結構作為有潛力的解決方案。在基于總線的結構中，帶寬是由總線中所有的設備來共享的。在PCI-Express 點到點的結構中，每個設備都由一個專用連接而不必要共享帶寬。點到點的結構還有其它的優點。一個典型的PCI-Express連接使用兩個LVDS（低電壓差分信號）對，一對用于發送，一對用于接收。在這個結構中沒有邊帶信號。下面的圖顯示了一個點到點的通道，它有兩個差分對（一個發送一個接收）和一個地信號。一個PCI-Express通道在每個方向同時以2.5Gb/s傳送數據并使用8b/10b編碼。

　　PCI-Express提供了超越總線型PCI-X的一些優點。優點之一是為應用裁剪帶寬的能力。PCI-Express信道能聚集以增加總帶寬。PCI-Express通道的有效組合為x1，x2，x4，x8，x16和x32。可用的帶寬直接與通道的數目成比例。通道數加倍帶寬也加倍。一個10Gb以太網控制器可以使用4條PCI-Express通道來與控制器的帶寬相匹配。由于PCI-Express通道不是被多個設備共享的，它的結構本質上是可熱替換的。PCI-Express使用消息傳遞來處理一些PCI所提供的邊帶信號。

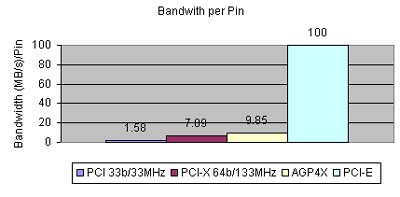

　　PCI-Express還提供了把大的信道分成小的信道的能力。一個8通道的PCI-Express連接能分為二個4通道的連接，四個2通道的連接，或八個1通道的連接。PCI-Express另一個優點是減少通道所需的信號數目。在傳統的PCI中約有127個管腳。如果芯片廠商有興趣提供多個PCI總線來增加額外的帶寬，那么他們要為每段總線增加127個管腳。相比之下，4通道的PCI-Express連接是20個管腳。這對芯片廠商會(huì )造成重復PCI總線的困難，其主要成本之一是封裝。一個有趣的度量單位是每管腳的帶寬。全部管腳計數包括芯片廠商使用不同的技術所需要的地址、數據、邊帶、電源和地線連接。由于PCI-Express的可擴展，它的每管腳的帶寬從1信道至16信道保持相同。

　　用于母板的器件從PCI到PCI-Express的轉變將在2004年出現。轉向PCI-Express的主要驅動力是每管腳的帶寬，可擴展性，和帶寬。從軟件的觀點PCI-Express看起來就象PCI。PCI-Express的設計師們要維持與為PCI設備編寫的所有軟件都兼容。一個仍要回答的問題是何時我們可以看到基于PCI-Express的插板。現在標準已有了，這只不過是市場采用率的事情了。

凌華科技供稿 CTI論壇編輯
