基于CompactPCI硬件平臺的七號信令網關應用

2005/11/02

概述

　　現有的通信網絡(luò )可分為傳統的電路交換網和分組交換網。不同的網將按各自的最佳方向獨立演進，融合發展。最終形成一個統一的融合的主要是以IP為基礎的分組化網。然而，從傳統的電路交換網到分組化網將是一個長期的漸進過渡過程。

　　電信業務將會(huì )跨網絡(luò )發展。在語音業務和數據業務融合的過程中，以電路交換為基礎的網絡(luò )和以分組交換為基礎的網絡(luò )之間的通信勢必要求信令能夠互通，兩個全球最大的網絡(luò )將長期共存，信令互通的潛力將是巨大的。更重要的是下一代的網絡(luò )是以IP為基礎的，無論是軟交換體系結構還是第三代移動通信系統都采用基于IP的分組交換網絡(luò )，因此信令網關是必不可少的，信令網關就是兩個不同的網之間信令互通設備。

　　另外在分布廣闊的接入網中，利用普遍存在的IP網絡(luò )來傳輸接入信令，如DSS1和V5.2，也有很大的市場需求。

SS7信令網關

　　信令網關的作用就是完成兩個不同網絡(luò )之間用于控制的信息的相互轉換，以實現一個網絡(luò )中的控制信息能夠在另一個網絡(luò )中延續傳輸。信令網關是在兩個網絡(luò )的邊界接收和發送信令的代理，是兩個網絡(luò )間的信令關口，對信令消息進行翻譯、中繼或終結處理。信令網關可以獨立設置，也可以與其他網關綜合設置，來處理與接入線路或中繼線路有關的信令。

　　目前使用最廣泛的兩個網絡(luò )一個是電話交換網絡(luò )，其中包括固定電話網和移動電話網，另一個是IP網絡(luò )，包括Internet，Intranet和Extranet。

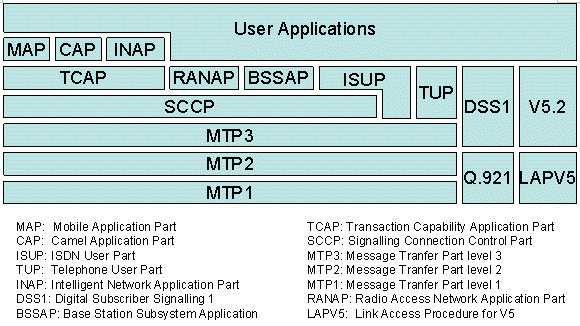

電話交換網絡(luò )中，常用的信令如下圖所示：

　　圖中MAP，CAP，RANAP，BSSAP為移動通信系統使用的信令；ISUP，TUP，INAP為固定網使用的信令；DSS1和V5.2為接入網使用的信令。

　　在九十年代末，IETF成立了信令傳輸（SIGTRAN）工作組來解決分組形式的電話信令在IP網絡(luò )上傳輸，確定電話信令的功能和性能要求，實現在IP網絡(luò )節點之間傳輸如SS7 ISUP，TUP和DSS1之類的信令。

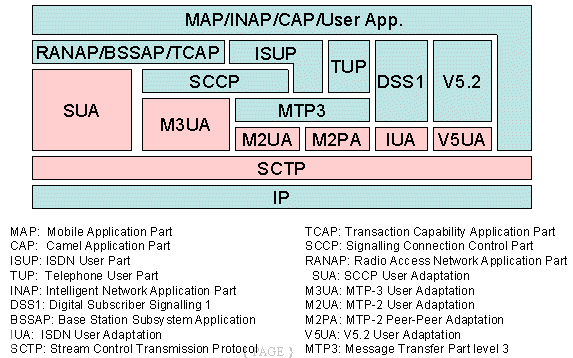

　　SIGTRAN構架是在流控傳輸協議（SCTP）上加一個用戶適配層（UAL）。用戶適配層是由多個適配模塊所組成。它們分別為上層現有的電話用戶/應用提供原來的原語接口（如管理指示，數據操作等原語），并把上層特定信令協議打包在SCTP上傳輸。SCTP基于標準的互聯網協議（IPv4，IPv6）之上。SIGTRAN構架如下圖所示：

　　圖中粉紅色部分為SIGTRAN的協議棧，在它們之上的是對應的電話信令協議。SIGTRAN的協議棧分為2層：一層是SCTP，它提供多個流的，可靠的數據傳輸，用戶數據的捆綁和分段，阻塞和流量控制，防止"拒絕服務"和"偽裝"的攻擊等功能。另一層是用戶適配層，圖中由SUA、M3UA、M2UA、M2PA、IUA和V5UA五個適配模塊所組成，它們分別來滿足各種電話信令協議適配的要求。

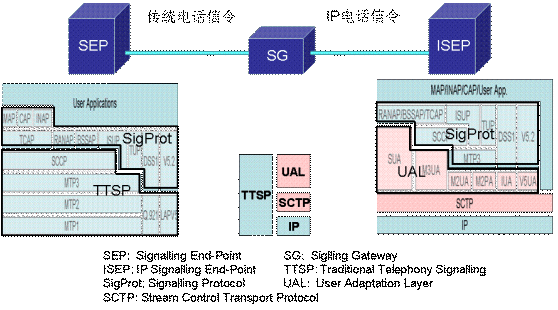

　　電話網中的一個信令節點與IP網中的一個信令節點不能直接相連，它們之間的相互通信需要依靠一個叫做信令網關（Signaling Gateway，SG）的中間設備來進行。從IP網絡(luò )的角度來看，這個信令網關有時也叫做應用服務器通信設備，因為在UAL中常把上述的IP信令節點叫做應用服務器（Application Server, AS）。通過信令網關實現兩網信令互通的通用結構如下圖所示：

　　由于前面所述的原因，一般來講信令網關總是位于電話網絡(luò )和IP網絡(luò )之間，完成以SS7為主的傳統電話信令與SIGTRAN的IP電話信令之間消息的相互轉換，支持高層信令協議（SigProt）的互通。從電話網的角度來看，由于信令網關主要完成SS7信令的處理，所以通常把它叫做七號信令網關。當信令網關與其他網絡(luò )設備集成時，其中有一側的接口將成為內部接口。例如在上圖中，如果信令網關與左邊的信令端點（SEP）設備集成時其左側的TTSP接口將成為內部接口，同樣與ISEP集成時其右側的IP電話信令接口成為內部接口。

應用舉例

　　在下面的例子是信令網關在WCDMA 3G 移動通信網絡(luò )中的應用。它是一種可能的實現方案之一，實際的網絡(luò )按不同的具體需有不同的配備。

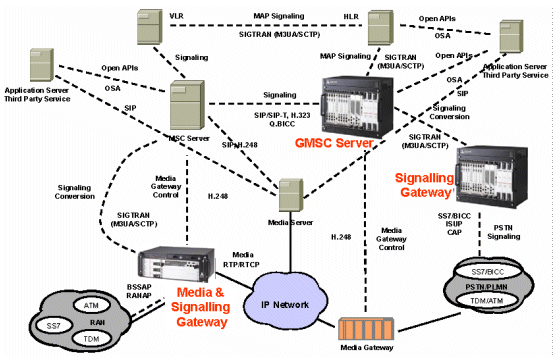

　　下圖的例子表示了WCDMA電路交換域（CS）的結構。本例使用了基于IP的核心網絡(luò )，并在圖中加上了媒體服務器（Media Server）。媒體服務器在MSC-Server的控制下可以提供簡單的通知服務，在應用服務器的控制下可以提供增殖服務，如語音短信、會(huì )議電話等。

　　在這個例子中媒體和信令網關（Media & Signalling Gateway）、移動交換中心網關服務器（GMSC Server）、拜訪位置寄存器（VLR）、歸宿位置寄存器（HLR）都集成了信令網關的功能，它們分別起到無線接入網的信令網關和漫游信令網關的作用。獨立設置的信令網關（Signalling Gateway）完成傳輸信令網關的作用。

產品選型

　　在信令網關設備中，需使用包括系統平臺、接口資源板、信令板、處理器板、以及協議軟件等。信令網關有很高的可靠性要求，通過冗余設計，避免單點故障。通常實現雙機主備配置時，可使用HA軟件。

1)平臺
　　根據信令網關系統的不同實現方式，采用不同的平臺。

PICMG 2.16 Blade System

例如:ADLINK cPSB-2100,cPSB-800,cPSB-880 系列

CompactPCI with H.110 System

Intel x86 base:ADLINK cPCIS-6400(4U),cPCIS-3330(9U)系列

Sun UltraSPARC base:ADLINK cSP-4502(4U),cSP-9802(9U)系列

2)信令接口板
　　根據要求實現的信令鏈路不同，以及信令處理能力的不同，可選用多種信令板，板上實現MTP1、MTP2，如：

Interphase 系列產品，如iSPAN 4539、iSPAN 6535、iSPAN 1635等，

NMS TX-TX3220C 系列

東進 (DonJin) D607C/1207C

3)CPU板

　　負責高層協議的處理（MTP3以上層協議），以及實現SS7網管。
　　可采用ADLINK多款高性能處理器板，如cPCI-6840 1.6GHz Pentium? M 處理器板、cPCI-6810 Intel LV Tualatin處理器板、cPCI-6860 雙Xeon 2.4GHz處理器等。

4)協議軟件
　　根據信令網關所處網絡(luò )中不同位置，需選擇實現以下多層協議：MTP3、SCCP、Q.921、LAPV5、M2UA、M2PA、M3UA、SUA、V5UA、IUA、SCTP、IP等。

　　可選擇如Trillium、Hughes等協議軟件商提供的協議軟件。

凌華科技公司供稿 CTI論壇編輯
