個性化回鈴音業務解決方案

2005/12/26

概述

　　個性化回鈴音業務也稱為彩鈴業務 (Color Ring Back Tone)，就是為用戶提供個性化的回鈴音。用戶定制了該項業務后，當其他主叫用戶撥通該用戶時，聽到的將不再是單調乏味的回鈴音，而是該用戶定制的個性化的回鈴音。個性化的回鈴音可以是任何音頻信號，如音樂(lè )、廣告、錄音等。

　　用戶可以通過IVR、Web、WAP、SMS等多種方式進行業務注冊、管理和定制鈴聲，可以選擇一段系統預設置好的音樂(lè )，也可以通過網站下載樂(lè )曲，甚至可以自己動手錄制一段音樂(lè )或提示音內容。用戶在定制時可以選擇一個或多個美妙回鈴音，如按不同的時間、不同的來話。系統會(huì )根據這些組合作出智能的選擇。

工作原理
　　彩鈴業務的實現主要有二種方式：一種是基于交換機的方法，另一種是基于智能網的方式。兩種方式各有利弊，在業務開展初期，為快速推出業務，較多的采用智能網實現方式；面對市場的迅速發展，對系統容量需求的快速增長，更多的采用交換機的實現方式。下面分別介紹這二種方式的工作原理。

基于智能網的方案

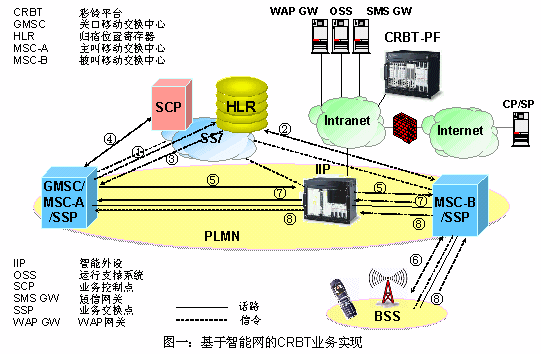

　　該方案是通過SCP控制SSP，利用IIP橋接呼叫，由IIP根據主被叫邏輯關系控制回鈴音的播放，從而實現CBRT業務。如圖所示。

　　關口移動交換機或主叫移動交換機（GMSC/MSC-A）收到來自它網或移動主叫用戶的呼叫請求，向被叫所屬的HLR發送消息Send Routing info，請求被叫用戶的路由信息。

HLR向被叫當前所在的VLR_B發送 Provide Roaming Number，請求漫游號碼。VLR_B分配漫游號碼，并向HLR回消息Provide Roaming Number ack。

若被叫是CRBT業務用戶，則HLR返回的消息帶有SCP地址和業務碼的簽約信息T-CSI。

GMSC/MSC-A觸發SCP，SCP收到業務請求后選擇對應的IIP并下發帶路由前綴的Connect消息，指示GMSC/MSC-A將呼叫路由轉向IIP。

GMSC/MSC-A發送請求到IIP，IIP向MSC-B發IAM轉接該呼叫，并且根據主被叫號碼的邏輯關系選擇個性化回鈴音。此時IIP同時設定和管理了兩個通道：GMSC/MSC-A－IIP 和IIP－MSC-B。

被叫MSC發Paging 尋呼消息，被叫終端返回Paging Resp.尋呼響應；

MSC-B向IIP回ACM，IIP向GMSC/MSC-A發ACM并播放個性化回鈴音；同時屏蔽從被叫端局發送過來的普通回鈴音。

被叫應答后，MSC-A向IIP發應答消息ANC；IIP收到ANC后停止播放回鈴音，同時向GMSC/MSC-A發送ANC，形成主叫和被叫的通話連接，主被叫用戶進入正常通話。

　　智能網方案對現有的網絡(luò )改動較小，可以快速開展彩鈴業務。但是，在現有的智能網網絡(luò )條件下，該方案會(huì )造成話路迂回，占用過多的中繼資源；而且整個呼叫過程中都要占用CRBT-IP，容易造成話務負載過大，限制了CRBT業務的用戶數量。

基于交換機的方案
　　該方案主要由 "交換機＋彩鈴系統"組成，通過對MSC和HLR的改造，修改交換機的呼叫處理流程，在交換機內部識別處理彩鈴呼叫；而彩鈴系統執行控制邏輯，為用戶提供個性化回鈴音和用戶管理，實現彩鈴功能。根據觸發彩鈴業務的交換機不同，可分為主叫交換機觸發方式和被叫交換機觸發方式。下面介紹被叫交換機方式。

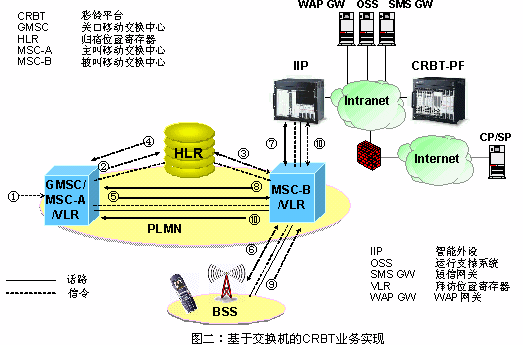

　　設定被叫為移動用戶，登記并激活了CRBT。處理步驟如圖二所示。

移動或其他網的主叫用戶通過主叫MSC或關口MSC（GMSC/MSC-A）撥打激活了CRBT的被叫用戶；

GMSC/MSC-A向被叫所屬的HLR發送MAP消息Send Routing info，請求被叫用戶的路由信息；

HLR向被叫當前所在的VLR_B發送 Provide Roaming Number，請求漫游號碼。VLR_B分配漫游號碼，并向HLR回消息Provide Roaming Number ack，將漫游號碼（MSRN）返回給HLR；

HLR向MSC-A/GMSC發送Send Routuing info ack ，返回漫游號碼；

MSC-A/GMSC使用漫游號碼向被叫MSC-B發送ISUP（或TUP）初始地址消息(IAM)；

MSC_B發Paging 尋呼消息，被叫終端返回Paging Resp.尋呼響應；

MSC_B判斷被叫為CRBT用戶，建立與CRBT系統中對應IIP的通路，發送和接收IAM和ACM消息。此過程中， MSC-B同時設定和管理兩個通道： MSC_B-被叫終端，MSC_B－IIP。

MSC-B向MSC-A/GMSC回ACM，MSC-B接通IIP與MSC-A的后向通道，CRBT系統根據主被叫號碼的邏輯關系選擇個性化回鈴音，并向主叫播放。

當被叫用戶應答后，被叫終端向MSC-B發送Connect消息；

MSC-B向MSC-A/GMSC回應答信號ANC，接通與MSC-A/GMSC的雙向通道，同時拆除與IIP的連接并釋放資源，形成主叫和被叫的通話連接，主被叫用戶進入正常通話。

　　交換機方式的優點是IIP的資源利用率比較高，業務實現徹底、接續速度快，避免過多占用話路中繼的問題，整個網絡(luò )的資源利用合理。與其他大量的增值業務組合運營時，沒有呼叫處理上的負面影響。但它需要對所有的交換機進行升級改造，網絡(luò )改造成本較高。
CRBT系統及實現
　　CRBT系統由兩大部分構成，增強型獨立IP設備（CRBT-IIP）和CRBT管理平臺(CRBT-Plateform)。它們均適合采用基于CompactPCI開放式標準架構的解決方案。CRBT-IIP設備
　　IIP是CRBT系統中的的信令接續、呼叫控制單元，與MSC之間通過TUP或ISUP信令連接交互；還完成鈴音的請求、發送、保存功能，。其結構如圖三所示。

CRBT-Plateform設備

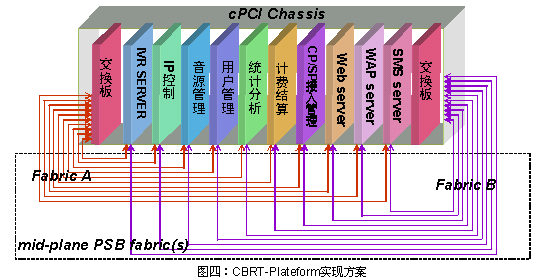

　　CRBT管理平臺，提供用戶數據管理、業務數據管理、鈴音的播放控制、CP/SP接入管理、CP/SP的音源上傳、音源的管理、計費結算、與SMSG/WAP-GW/OSS等系統的接口主要功能。由多個互聯的模塊所組成。其結構如圖四所示。

各模塊的主要完成如下功能：

IP控制模塊：從IP中獲得相應用戶的音源碼查詢請求，將相應的音源碼傳輸至IP設備上。

音源管理模塊：對所有上載音源進行統一的管理和儲存，并能向各個IP設備同步音源。

用戶管理模塊：提供用戶的注冊、注銷、認證等功能。

CP/SP接入管理模塊：為CP/SP發布個性化回鈴音音源、開展業務、管理其上傳的音源提供Web界面。

統計分析模塊：提供對系統狀態，如CPU負荷率、Disk負荷率、故障及警報、網絡(luò )狀態等的實時監控、統計；以及業務統計，如各種音源統計、用戶統計等。

計費結算模塊：按規定的格式生成計費文件，并將計費文件按規定的傳輸協議提供給營帳系統。

各類server：提供相關的Web、WAP、IVR、SMS等手段給用戶，進行業務注冊、注銷，選擇、修改、刪除其定制的個性化回鈴音。

凌華系列產品的選擇

　　凌華科技為智能網設備、增值業務平臺、刀片式服務器等模塊化構件提供了H.110、cPCI、PICMG 2.16等多種產品系列。凌華產品優越的性能、高可靠性、及完善的服務體系是業界高性?xún)r(jià)比的優選產品之一。凌華不僅可以提供典型配置的解決方案，而且可以按不同容量和可用性要求選擇不同的配置，滿足不同情況的設備要求。

CRBT-IIP可采用凌華的集電路交換H.110和cPCI總線為一體的cPCIS-3330系統平臺，高性能的處理器板，以及中繼卡和信令卡，組成獨立IP。按不同可用性的要求，可配置成雙獨立模塊話務分擔冗余方式、雙機主備用冗余方式或混合方式。

CRBT管理平臺可采用凌華符合PICMG2.16的系統平臺、刀片式服務器，可配置兩塊交換板負責數據的交換。由多塊刀片式服務器構成的各模塊，在系統內通過背板包交換總線與交換板相連，構成以太網連接。

　　根據不同的容量要求，凌華有ADLINK 14槽cPSIS-3300 或8槽系統cPSB-880、cPSB-800等系統平臺；刀片式服務器有cPCI-6840 1.6GHz Pentium® M 處理器板、cPCI-6860雙Xeon處理器板、cPCI-6765A LV Pentium Ⅲ處理器板等可供選擇。

結論

　　彩鈴業務以其時尚、新穎、不受終端限制、體現個性化的特點受到了眾多年輕時尚用戶的追捧，作為話音業務的一項增值服務，成為繼短信之后的又一個利潤增長點，是一項有發展潛力的增值業務。模塊化通信組件的解決方案投資低，見效快，性能穩定和擴展性強的優點，符合當今發展趨勢，解決了以往高開發費用和長開發周期的困難，使開發者可以把注意力集中在業務處理上。它的出現正越來越多地成為電信設備制造商，增值業務提供商和系統集成商的首選。

凌華科技公司供稿 CTI論壇編輯
