電話背景音樂業務解決方案

2005/12/26

概述

　　電話背景音樂業務（BMS - Background Music Service）的出現，將改變移動、固定、寬帶等業務背景噪音的單調局面，該業務通過語音處理系統，實現在通話語音上疊加背景音樂或特殊音效，營造輕松和諧的氣氛，有廣闊的市場前景。

　　它是一個可跨多種網絡的業務，具有一處配備多處使用的特點。而且該業務還具有個性化程度高、互動娛樂性強、使用方便，操作靈活等特點。

工作原理
　　BMS系統的實現主要有二種方式：一種是基于智能網的方法，另一種是基于智能平臺的方式。在已經部署智能網的地方，利用原有的業務觸發和業務處理的機制，通過新增BMS智能外設來實現。這種方式可節省建設投資，網絡效率高。在原來沒有智能網的地方，由于設備的改造成本高、時間長，最有效的辦法是采用智能平臺。下面分別介紹這二種方式的工作原理。

基于智能網的方法
　　隨著智能業務的發展，智能網中獨立智能外設(IIP)的應用越來越廣，其功能也得到了很大的增強，如：增加了部分業務邏輯功能以擴展SCP的業務邏輯、主動呼出功能、業務和用戶數據存儲管理功能，開放接口等。這種增強型IIP能滿足復雜的增值業務需要，提供有效的業務控制和網絡資源利用，代表當前應用的主流，已在一些業務中有了出色的表現。圖一是采用增強型IIP作為BMS平臺的原理圖。

　　圖中表示在固定（圖上方）、移動（圖中）和寬帶（圖下方）三種網絡中應用BMS的例子。固定電話通過SSP接入背景音業務智能外設（BMS-IP），SCP通過智能網協議INAP控制SSP和BMS-IP。移動電話的連接方式與上述類似（把基站子系統看成一條通路）。在寬帶網中的軟交換機(SS)包括信令網關功能。圖中虛線表示信令，實線表示話路。為了說明簡潔起見，圖中省略了可能出現的匯接節點、網間的網關節點和網管等不影響原理說明的設備。圖右側的Web Server和短消息網關（SMS GW）提供網上和短消息定制的功能，它們與BMS-IP的接口采用TCP/IP。處理過程：略。

基于智能平臺的方法

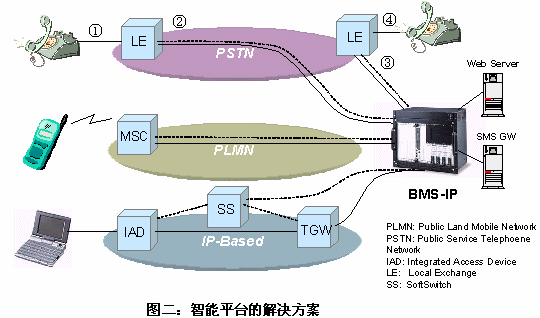

　　隨著通信發展，用戶對業務的多樣性、個性化和智能化的需求愈發緊迫。因此一種新業務在投入市場的時間，業務量和對現網設備改造等方面都提出了新的挑戰。智能業務平臺以分布接入、集中控制、業務擴展靈活，可快速實現各類電信增值新業務的突出優點，滿足了人們對電信新業務的迫切需要。智能業務平臺投資小、見效快，是近年來實現增值業務的優選方案。在固定和移動、電信和IT融合的發展潮流中，它具有很大的想象空間。用智能業務平臺實現BMS的工作原理如圖二所示。

　　智能業務平臺（簡稱智能平臺：IP）通過ISUP信令和話路接口與不同的網絡連接。圖中BMS-IP為背景音業務智能平臺，其他圖標與上節的說明相同。處理過程：略。

系統組成

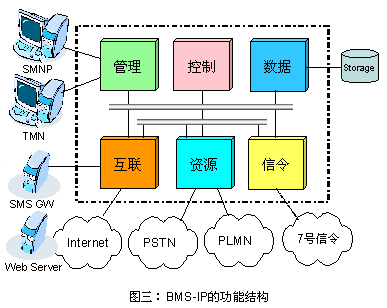

　　BMS-IP的系統是由多個互聯的模塊所組成，其功能結構如圖三所示。

　　BSM-IP對外接口有用戶定制服務接口、維護管理接口、話路接口、7號信令接口和存儲器接口。各功能模塊的主要完成如下功能：

數據管理模塊（數據）：完成業務數據，用戶數據，計費數據以及音頻數據的管理和操作；

信令控制模塊（信令）：完成MTP1-3，ISUP信令協議的處理和控制，如果用于智能網則還需SCCP，TCAP，INAP或CAP等信令協議。

資源功能模塊（資源）：包括語音提示、錄音、播放背景音的編解碼，會議橋，雙音頻接收等音頻處理電路。

控制管理模塊（控制）：執行業務邏輯，所有資源的分配管理以及完成系統控制的功能。

管理維護模塊（管理）：檢測并控制系統性能，故障告警。它還有與其他運維管理系統（如營業系統，計費系統等）配合完成業務和用戶數據的維護，計費管理等功能。

互聯控制模塊（互聯）：完成各模塊之間，系統與外部接口間的數據交換功能；完成有關電路的交換功能。

解決方案

　　模塊化通信組件的解決方案提供了開放式標準架構，具有高可靠性、高擴展性以及高性能，采用Commercial On The Shelf（COTS）的方式，減少了研發費用，縮短投入市場的時間，在電信領域正得到越來越多的應用。下面針對BMS-IP系統的提供基于CompactPCI的兩種實現方案。

方案一

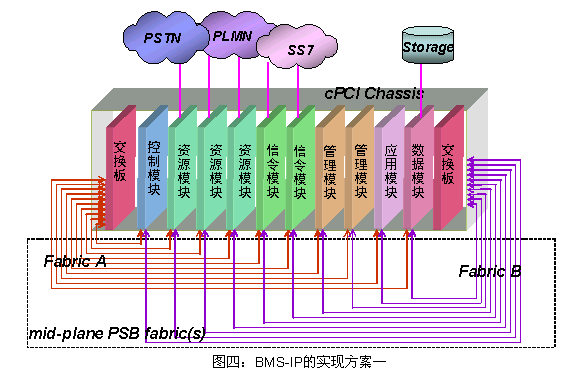

　　在該方案中，互聯模塊采用集以太網交換PICMG2.16，電路交換H.110，和cPCI總線為一體的系統平臺，控制模塊和資源模塊及信令模塊之間的信令通過cPCI總線進行通信；利用背板H.110總線完成電路交換；可配置兩塊交換板負責控制數據的交換，數據管理模塊、維護管理模塊以及各模塊通過PSB總線分別與兩塊交換板相連，構成冗余的以太網連接，完成控制數據的互聯通道（圖四所示）。

　　根據不同的系統容量要求，可采用ADLINK 21槽cPSB-2100 或8槽系統cPSB-880。系統內各模塊可采用ADLINK多款高性能處理器板，如cPCI-6840 1.6GHz Pentium? M 處理器板、cPCI-6820雙Intel LV Tualatin處理器板、cPCI-6765A LV Pentium Ⅲ處理器板等。

方案二

　　在該方案中，互聯模塊采用集電路交換H.110，和cPCI總線為一體的系統平臺，控制模塊和資源模塊及信令模塊之間的信令通過cPCI總線進行通訊；利用背板H.110總線完成電路交換；控制模塊通過網口連接到外部Switch HUB，通過以太網，同數據管理模塊、維護管理模塊以及各類應用服務器，完成控制數據的互聯通道(圖略)。

　　根據不同的系統容量要求，可采用ADLINK的5槽cPCIS-6400U系統或8槽cPCIS-3330系統，以及多款高性能處理器板，如cPCI-6840、cPCI-6810等。

　　方案一結構緊湊，集成度高，適用于容量要求較高的場合。方案二配置更靈活，便于利用原有設備，適用于小容量的場合。由于方案一采用機箱內網絡(Network In Box)和全插板，提高了模塊的平均故障間隔并減少了平均修復時間，因此整體上系統的可用性更高。兩種方式的主要差別在于采用不同的系統互連方式，如果軟件設計具有良好的定義結構這兩種方式是便于相互轉換的，甚至可以平滑地發展到aTCA的平臺上。

結論

　　電話背景音業務的出現得到了普遍的歡迎。它既可應用于移動電話，也可用于固定電話和網絡電話，有著巨大的市場基礎，是一項有發展?jié)摿Φ脑鲋禈I(yè)務。模塊化通信組件的解決方案投資低，見效快，性能穩定符合當今發展趨勢，解決了以往高開發費用和長開發周期的困難，使開發者可以把注意力集中在業務處理上。它的出現正越來越多地成為電信設備制造商，增值業務提供商和系統集成商的首選。

凌華科技公司供稿 CTI論壇編輯
