IMS中策略控制和基于流的計費融合演進的研究

韓磊 盛云鵬 2006/05/23

　　1． 引言

　　從目前移動通信的發展趨勢看，IMS作為能夠向用戶提供增強型IP業務（主要是多媒體業務）的網絡(luò )已經引起人們的廣泛關注。IMS要求能夠根據運營商的策略和用戶的需求進行基于業務的策略控制，并且能夠實現對不同業務數據流的計費（基于流的計費）。

　　3GPP在其R5/R6中對IMS的策略控制機制進行了規定，并在R6中規范了基于流的計費（FBC）技術。在當前的規范中，策略控制和基于流的計費屬于兩套不同的系統，有各自的功能實體及接口。然而從具體過程看，策略控制和基于流的計費有很多相似的功能，將其分立設置無疑增加了網絡(luò )配置、實體功能的復雜性，導致了成本的增加，同時降低了控制的效率，影響了用戶體驗。因此，有必要考慮將兩套系統進行融合。

　　本文首先探討IMS網絡(luò )中策略控制和FBC作為分立系統存在的問題，將二者進行融合的可行性，然后將著重分析以GPRS作為接入IMS的方式時，如何實現策略控制和FBC的融合。

　　2. IMS中策略控制和FBC作為分立系統存在的問題及融合可行性分析

　　2.1 IMS中的策略控制和FBC

　　3GPP提出的IMS實現了控制平面和用戶平面的分離，然而這并不是說這兩層完全的獨立。因為沒有控制平面和用戶平面的交互，運營商將無法完成對用戶面數據流的QoS、源/目的地址等的控制。在IMS中，控制平面和用戶平面的交互是通過（基于業務）的策略控制完成的。策略控制的架構示意圖如圖1。

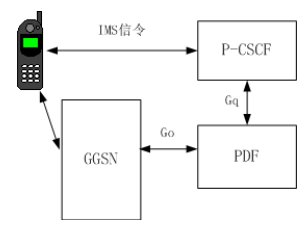

圖1：策略控制架構示意圖

圖2：FBC架構示意圖

　　通過IMS，運營商能夠更加快捷經濟地部署（多媒體）業務，增強用戶體驗。業務的多樣性對于計費提出了新的要求，運營商期望能夠實現對于不同業務流采用不同的計費規則。如果按照從前的僅僅以時長、流量等粗獷型的計費方式將無法滿足新的需求。IMS中可以采用基于流的計費（FBC）技術。FBC可以完成對于不同業務數據流的計費，即使這些數據流屬于同一個PDP上下文。FBC的架構示意圖如圖2。

　　2.2 策略控制和FBC作為分立系統存在的問題

　　在3GPP R6中，策略控制和FBC是作為分立的系統而存在的，有各自的功能實體及接口。這可能會(huì )帶來下列問題：

　　（1） 網絡(luò )配置、實體功能較為復雜：依據當前的規范，CRF、PDF等網元需要分別設置，相關接口獨立存在，這無疑增加了網絡(luò )配置的復雜性。另外，對于GGSN、P-CSCF等網元，由于需要與不同的實體（CRF、PDF）交互，完成不同的功能，這將使這些網元的實現更為復雜，可能帶來諸如成本增加等一系列問題。

　　（2） 控制的實時性差，效率低： 策略控制和基于流的計費在功能上有很多相似性。例如，策略控制和基于流的計費都要完成對IP包的門控操作。如果二者分別進行，將使控制的實時性較差，效率降低，影響用戶體驗。

　　2.3 策略控制和FBC融合可行性分析

　　為了降低網絡(luò )配置、實體功能的復雜性，改善控制的實時性和效率，考慮將策略控制和FBC進行融合，作為一個單一的系統而存在。基于下列原因：

　　（1） 功能的相似性為策略控制和FBC的融合提供了前提： 策略控制和FBC在功能上具有很多相似性，例如它們都需要實現承載和業務的綁定，都需要根據一定的策略完成對用戶面數據流的操作（允許IP包的通過、丟棄等）等。

　　（2） 接口協議的相似性為融合提供了便利的條件： 根據R6規范，Rx（CRF和P-CSCF之間）和Gq（PDF和P-CSCF之間）接口采用相同的Diameter協議。雖然Go（PDF和GGSN之間）和Gx（TPF和CRF之間）接口使用的協議不同，但是鑒于功能的相似性，可以通過對某一接口協議的升級而支持另一接口的功能。

　　基于上述原因，將策略控制和FBC融合成一個單一的系統是可行的。

　　3． 策略控制和基于流的計費實現融合的架構

　　下圖為策略控制和基于流的計費實現融合的網絡(luò )架構示意圖，可稱之為策略和計費控制架構（PCC）。

圖3： 策略控制和基于流的計費實現融合的網絡(luò )架構示意圖

　　如圖所示：

• PDF和CRF融合為一個新的功能實體，稱之為PCRF。


• 策略執行點（PEP）和用戶面功能（TPF）合設。


• Gq接口和Rx接口融合為Rx+；


• Go接口和Gx接口融合為Gx+；

　　PCC架構下，主要實體的功能如下：

　　PCRF： 由圖3可以看出，PCRF實體必須包括策略控制和基于流的計費控制功能。
PCRF根據來自P-CSCF的應用層業務信息，本地運營商的配置及用戶簽約，向GGSN提供QoS授權和基于流的計費規則，以及對于用戶平面數據進行門控功能的決策（例如關閉門控功能，丟棄IP包）。

　　GGSN： GGSN根據PCRF提供的策略決策及計費規則，執行例如IP QoS到UMTS QoS的映射等相關的處理過程，并能夠提供對業務數據流的偵測和計數以完成在線和離線計費功能。GGSN還需要完成下述功能：

　　（1） 對于在GGSN策略控制下的業務數據流，僅當門控功能開啟時，數據流才可以通過。

　　（2） 對于在FBC控制下的業務數據流，僅當存在相應的激活的計費規則時，業務數據流才可以通過。GGSN必須能夠確保其所丟棄的IP包（作為策略控制和基于流計費的結果）不會(huì )引起計費操作。

　　P-CSCF： P-CSCF向PCRF提供動態的業務信息（由SDP導出），以被PCRF用來選擇適當的計費規則以及基于業務的本地策略。

　　4． PCC架構下IP包路由和轉發的方式

　　策略控制和基于流的計費的關鍵是在策略和計費規則的控制下，實現IP包正確的路由和轉發。本章將討論PCC架構下，如何解決這一問題，這也是本文的重點。

　　3GPP R6中涉及IMS的數據流的映射方法主要有：IMS信令專用PDP上下文方法以及SBLP過濾器方法。

　　PCC架構應當能夠將上述映射方法的特征進行統一，提供新的PCC過濾器。

　　關于上述3種數據流映射的方法參考下表：

表1: R6 IMS數據流映射方法與PCC方法的比較

　　如上表所示，在3GPP R6中，對于IMS信令以及IMS控制下的業務數據分別采用信令專用PDP上下文和SBLP方法實現綁定和映射。以下將分析如何通過PCC過濾器的方式支持IMS專用信令的映射，并將研究PCC架構中如何實現策略控制（注：因為PCC是實現融合的架構，故在這里，策略控制包括2.1小節中的策略控制功能和FBC）下業務數據的路由和轉發。
　　4.1 IMS信令專用PDP上下文

　　對于IMS信令專用的PDP上下文，UE在PDP上下文激活請求中，在協議配置選項（PCO）中設置IMS信令標志。IMS信令專用PDP上下文應當具有一個TFT。
R6規范中規定，專用信令以TFT的格式描述，并且在GGSN中靜態配置。
在PCC架構下：

1. PDP上下文激活時，GGSN應當向PCRF匯報PCO是否設置了“IMS專用信令標志”。


2. GGSN中具有一個預定義的PCC規則，其優先級高于其他的PCC過濾器規則。


3. 當收到PCO設置了“IMS專用信令標志”時，PCRF指示GGSN安裝此PCC過濾器。

　　4.2 策略控制下業務數據的路由和轉發

　　IMS一個顯著的特點是網絡(luò )可以對各種用戶協商的多媒體業務進行控制（授權、拒絕及QoS降級等），并轉發相應的用戶業務數據。

　　實現策略控制下業務數據正確轉發的前提是IP承載和業務的綁定。只要這樣，策略控制才能將具體業務授權的IP QoS應用于特定的承載，而基于流的計費中的CRF才能向具有不同QoS的承載應用不同的計費規則。在3GPP R6中，IMS中的策略控制采用基于授權令牌的綁定機制，FBC采用UE IP地址加TFT的綁定機制。

　　本小節將分析R6中策略控制和FBC的綁定機制的特點，在此基礎上研究PCC架構下，新的承載和業務數據的綁定機制，以實現業務數據的路由和轉發。

　　4.2.1 基于授權令牌的綁定

　　如表1所示，R6中的IMS業務采用基于業務的本地策略（SBLP），SBLP通過基于授權令牌的綁定機制實現將承載授權請求和具體會(huì )話的業務信息實現綁定。授權令牌包括兩方面的信息，PDF的地址和用于標識會(huì )話的ID。

　　基于授權令牌的綁定實現的過程如圖4所示。

　　圖4：基于授權令牌的綁定實現過程示意圖

1. P-CSCF針對新會(huì )話，向PDF傳遞會(huì )話信息，并向PDF請求一個授權令牌。


2. PDF對申請的資源進行授權，并生成一個授權令牌返回給P-CSCF。


3. P-CSCF將授權令牌傳遞給UE


4. UE利用收到的授權令牌，向GGSN發起（次）PDP上下文激活請求。


5. GGSN收到授權請求后，根據授權令牌中的PDF標識，向適當PDF請求授權，請求中包含授權令牌。


6. PDF根據授權令牌中的會(huì )話ID識別相應的會(huì )話，按照2步中完成的授權向GGSN返回策略決策（包括授權的QoS，包分類器等）。

　　 基于授權令牌的綁定機制能夠實現PDF中承載相關的請求和會(huì )話信息的快速綁定。但是，基于授權令牌的綁定機制也存在一定的缺點和局限性:

　　（1） 當前關于授權令牌機制的規范都假設存在SIP信令專用的PDP上下文，用次PDP上下文來承載IMS的媒體，而激活多個PDP上下文將是對終端資源很大的消耗。

　　（2） 對于僅存在一個PDP上下文的情形，使用基于授權令牌的綁定機制將很難實現策略控制。

　　在PCC的架構下，需要支持基于授權令牌的綁定機制主要是為了滿足后向的兼容性。授權令牌的出現將取決于PCRF是否生成（令牌），以及UE的執行過程。

　　4.2.2 UE IP 地址 + TFT綁定機制

　　3GPP R6中的Gx接口（TPF和CRF之間）支持基于UE IP 地址 + TFT綁定機制。
TFT用于當多個PDP上下文共享一個PDP地址時，使GGSN可以采用TFT將分組數據單元分配給相應的PDP上下文進行傳輸。對于一個PDP地址（對應一個IP地址）至多存在一個PDP上下文沒有指定TFT。

　　TFT由1到8個包過濾器所組成，每個包過濾器包括源地址和子網掩碼、協議號、服務類別、源端口號/端口范圍等參數。TFT加上UE IP通過以下步驟實現分組數據的映射和轉發：
1. 當GGSN收到分組數據單元時，GGSN進行包過慮器的查找，當檢索到匹配的包過濾器時，就在與此包過濾器所在的TFT相關聯的PDP上下文中傳輸。
2. 如果沒有檢索到匹配的包過濾器，則分組數據單元在沒有分配TFT的默認PDP上下文中傳輸。
3. 如果沒有檢索到匹配的包過濾器，且不存在默認的PDP上下文，則分組數據單元被丟棄。
　　TFT過濾信息加上UE IP地址可以用于為特定PDP上下文選擇策略/計費規則。

　　4.2.3 PCC架構下的綁定機制及分組數據的路由和轉發

　　相對于基于授權令牌的綁定機制，TFT+UE IP的綁定機制可以完成一個或多個PDP上下文時的策略控制和基于流的計費，且相對Go接口，Gx接口采用的Diameter協議比較容易擴展升級而支持策略控制功能。 因此本文將TFT＋UE IP地址的綁定機制作為IMS中實現了策略控制和基于流的計費的PCC架構的承載和業務綁定機制。

　　在PCC架構下，UE向GGSN提供TFT，PCRF按照TFT指明的優先級分析所有的TFT過濾器。當找到第一個匹配的TFT過濾器時，PCRF根據來自P-CSCF的業務信息和計費規則或一些本地配置的信息進行策略控制，確定PCC過濾器，并提供給GGSN，GGSN在PCC過濾器的控制下完成業務數據的路由和轉發。

　　4.3 小結

　　PCC架構下，GGSN將來自UE的TFT過濾器，授權令牌以及PCO IMS信令配置報告給PCRF。PCRF根據來自P-CSCF的業務信息和計費規則或本地配置的信息，實現承載和業務數據的正確的綁定，向GGSN安裝PCC過濾器，GGSN在PCC過濾器的控制下完成分組數據（IP包）的路由和轉發。

　　5. 協議支持

　　從3GPP R6關于Gq/Go，Rx/Gx接口的規范情況看，實現接口的融合，采用統一的協議不難實現。

　　根據R6規范，Rx和Gq接口采用相同的Diameter協議（RFC3588）。Rx只是在Gq協議的基礎上，增加了一些描述簽約用戶ID及應用計費標識等AVP. 因此融合的Rx+接口基本可以按照Rx接口的定義實現。

　　對于Go和Gx接口，目前的規范中兩者采用不同的協議。如本文上一章所述，相對于Go接口的COPS協議，Gx接口的Diameter協議和Diameter信用控制應用更容易實現升級和擴展。因此，實現融合的Gx+接口采用的協議可以通過對Gx接口協議的升級來實現。需要增加的AVP，主要是包括帶寬、QoS等級等。

　　6. 結論及建議

　　鑒于IMS網絡(luò )中，策略控制和基于流的計費的功能和過程的相似性，本文討論了將二者進行融合的思路。通過本文的討論，可以得出以下結論和建議：

　　（1） 實現策略控制和基于流的計費融合的PCC架構是可行的；

　　（2） PCC架構可以采用由UE提供TFT，PCRF根據TFT、業務信息及計費策略生成PCC過濾器，GGSN按照PCC過濾器的控制實現用戶數據的路由和轉發。

　　（3） 在具體的接口協議的支持上，融合的Rx+接口和Gx+接口可以考慮在Rx和Gx接口的基礎上，增加相關的AVPs實現。

　　盡管如此，PCC架構的實現仍然是一個比較復雜的問題，需要考慮諸如如何更好的實現后向兼容，如何實現PCC控制下的業務和非PCC控制的業務的并發傳輸，TFT加UE IP的綁定方式如何實現對上行數據流的映射等難點問題。關于PCC，3GPP會(huì )在R7版本中進行規范和完善。
