阿爾卡特朗訊IMS解決方案：引領通信新時代

于海洋 2007/11/16

圖1 IMS融合解決方案框架

IMS融合解決方案的映射

　　IMS的網絡(luò )架構可以劃分為4個主層和1個子層。從下至上依次為連接層、會(huì )話質量和安全子層、會(huì )話控制層、業務能力層和業務應用層。阿爾卡特朗訊IMS融合解決方案與IMS網絡(luò )架構每一層的對應關系如圖2所示。其中有些網元實現了涉及兩個相鄰層面的邏輯功能。

　　連接層是IMS連接各種不同接入網絡(luò )的層面，也是IMS網絡(luò )與其他網絡(luò )在傳送層互通的層面。

　　會(huì )話質量和安全子層負責基于業務的接納控制、資源管理、接入鑒權、分組過濾控制、信令安全等功能。

　　會(huì )話控制處理IMS的信令交互。它不僅處理IMS網絡(luò )內部和IMS網絡(luò )之間的信令交互，還負責處理IMS與其他網絡(luò )間的信令交互及轉換。

　　業務能力層著重業務和網絡(luò )公共特性的實現、業務組合和互通、業務數據管理和業務開發，為豐富業務和應用提供有效支持。

　　業務應用層包括IMS基本的語音、消息和多媒體業務外，還包括了擴展的各類面向大眾和企業市場的社團通信，信息、娛樂(lè )等多媒體業務和應用，其中包括運營商自己提供的業務和由第三方業務提供商提供的業務。

阿爾卡特朗訊IMS產品系列

　　（1）媒體網關和分組網關

　　阿爾卡特朗訊媒體網關分為接入媒體網關（A-MGW）和中繼媒體網關（T-MGW）分別處理模擬信號和TDM編碼到RTP分組流的轉換。分組網關支持流量控制、NAT穿越、分組過濾及資源使用測量等功能，負責不同IP網絡(luò )間的互通。網關還負責媒體的轉換，支持PSTN、3GPP/3GPP2、VoIP網絡(luò )的互通。

　　（2）會(huì )話管理和網關控制

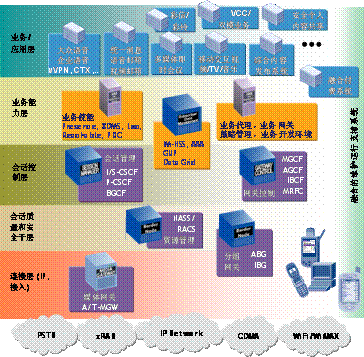

圖2 IMS融合解決方案的映射關系

　　阿爾卡特朗訊會(huì )話管理實現IMS的P-CSCF、I/S-CSCF和BGCF的功能，網關控制包括MGCF和IBCF。會(huì )話管理支持2G/3G的GGSN、CAMD的PDSN、WLAN的PDG、固定有/無線的ABG的接入和會(huì )話處理。網關控制MGCF負責與傳統交換網絡(luò )PSTN和PLMN的互通，IBCF負責與VoIP網絡(luò )、IMS網絡(luò )和其他基于IP的多媒體網絡(luò )互通。接入網關控制實現電話仿真系統的功能。它控制A-MGW接入傳統固定終端，通過IMS的電話業務服務器提供各類電話基本業務和補充業務。

　　（3）網絡(luò )附屬控制和接納資源控制

　　阿爾卡特朗訊用戶業務控制器負責網絡(luò )附屬控制中的地址管理和接入鑒權功能，會(huì )話代理負責用戶位置管理功能。阿爾卡特朗訊資源管理完成基于策略的接納控制和資源管理功能。

　　（4）業務發布環境

　　阿爾卡特朗訊業務發布環境是由業務使能、業務代理、業務策略管理、智能業務網關以及業務開發工具（SDK）所組成開放環境。業務使能包括3GPP、OMA定義的如呈現、XDMS、IM、PoC、Reachability等標準業務使能，還可以加入特定的業務使能以及組合業務使能。業務代理支持不同業務的傳遞、交互和組合。它不僅適用于各種IMS業務間的組合，還支持IMS與其他域的業務組合。業務策略管理實現業務規則和業務邏輯相分離，能夠在業務中靈活地加入用戶的喜好和運營商制定的規則。智能業務網關實現開放業務架構（OSA），提供ParlayAPI。業務開發工具是一個提供了完備的各類插件，便于快速增加新業務的集成開發環境。

　　（5）用戶數據管理

　　阿爾卡特朗訊用戶數據管理是支持IMSHSS、GSMHLR、CDMAHLR、UMA、WiFi、WiMAX等的集成用戶數據管理系統。其AAA功能為數據網絡(luò )用戶提供了單點鑒權和授權功能。其DataGrid和GUP功能支持網內和網間不同用戶數據的集成、共享和統一管理。

　　（6）應用和業務

　　阿爾卡特朗訊提供了豐富的應用和業務解決方案，包括IMS的業務和跨網業務。

• 基本業務和應用：電話應用服務器提供基本電話和各種補充業務；PushtoTake、Pushto Show等Push to X業務；呈現、群管理、智能通信路由、即時消息應用服務器；雙模電話業務，VCC應用服務器



• 社團通信業務和應用：多媒體即時會(huì )議系統；語音VPN，虛擬辦公、虛擬PBX、IPCentrex，移動PBX；IP呼叫中心、語音導航。



• 消息類業務和應用：下一代消息業務發布平臺：提供從語音消息到消息統一消息、從移動數據到豐富媒體的混合內容；SMS、MMS、VideoMail、可視消息、Pushtoemail、IM。



• 信息娛樂(lè )類的業務和應用：彩鈴、彩像、移動視頻/TV/音樂(lè )流業務；綜合內容發布系統，支持所有的內容和媒體類型，包括內容、合作伙伴、用戶、版權和終端管理等功能，可以組合業務使能提供各種混合和融合的個性化多媒體業務；安全的個人內容共享業務：跨越多種多媒體設備（如手機、桌面、PDA、TV等）的內容共享，呈現管理和內容同步；IPTV,MobileTV。

• 符合3GPP、3GPP2、ETSI/TISPAN標準，支持各種有線/無線接入方式；



• 靈活的會(huì )話管理、網絡(luò )控制及媒體網關，電信級硬件平臺，具有極強的組網能力和可擴展性；



• 支持不同的商業模型實現業務和網絡(luò )的平滑過渡，有效保護運營商現有和未來的投資；



• 豐富的業務覆蓋了個人、家庭和商業市場的語音、數據、視頻和多媒體的各種應用；



• 統一的網絡(luò )管理、運營支撐系統；



• 阿爾卡特朗訊全球服務的經驗，是實現IMS融合網絡(luò )的強大保證；



• 在融合應用和終端設備方面的眾多合作伙伴，構成了完善的生態系統。為運營商提供端到端解決方案。

• 統一用戶數據庫服務器：數據網格（datagrid），統一管理同一網絡(luò )的不同設備中用戶數據的數據集成技術；GUPster（genericuserprofile），跨網絡(luò )邊界共享用戶數據信息；COPS（common operations）技術，“呼叫控制”和“數據控制”相分離，協議模塊化，有效地實現協議互通。



• Vortex規則引擎：貝爾實驗室策略管理專利技術，滿足融合業務個性化、提高運營商新業務開發靈活性的電信級策略引擎，應用于網絡(luò )的各個層面的策略管理；



• 業務代理：根據不同策略（網絡(luò )負載、用戶狀態、位置等），用戶喜好或業務關聯，基于多會(huì )話的動態實現多業務交互；



• SIP-AssistTM：不同功能模塊間通過SIPia（SIPinternalAPI）總線上的二進制SIPia消息進行通信，極大地提升了通信效率，使容量提高40%；



• IMS安全模型：基于貝爾實驗室提出的ITU-TX.805端到端安全模型為IMS提供保障。
