滬青平高速公路系統網絡(luò )選用IP
——將語音和數據業務融合到阿爾卡特提供的IP平臺
2002/09/20
進入新世紀，一條聯系上海市市區和青浦鎮的重要紐帶--滬青平高速公路即將投入運營，成為促進上海市經濟全面發展的又一條主動脈。作為高速公路本質特征和運營管理密切相關的配套工程--"通信、監控、收費"三大系統，成為業內人事關注的焦點。
傳統高速公路的通信系統主要是為高速公路運營管理及監控、收費系統實施提供必要的語音業務及數據、圖像傳輸通道，一般采用光纖數字傳輸系統，將語音、數據圖像信息加載其上，完成整個通信的需求。而對語音通信的實現，傳統上是通過SDH上的2M接口將處在不同地點的PBX組網，實現整個高速公路的語音通信要求。但是隨著千兆以太網技術的成熟，基于國內高速公路通信系統的特點，目前許多國內的高速公路系統都開始慢慢采用基于以太網的傳輸系統平臺，并且將語音通信、圖像監控、收費信息傳輸等都構筑在這一平臺之上，做到了真正的語音、圖像、數據的"三網合一"。
阿爾卡特作為業界融合網絡(luò )的倡導者和引領者，把其網絡(luò )戰略定位在成功的實現"三網合一"上。融合的網絡(luò )首先需要提供高可靠性QoS的開放式通信網絡(luò )平臺、領先的語音技術，并且能提供語音和數據統一管理的設備廠商來提供完整的解決方案。而阿爾卡特現在所提供的語音和數據融合的方案（包括的OmniPCX4400VoIP網關和OmniCore5000、OmniStack網絡(luò )交換機）正是迄今為止業界唯一在TollyGroup經過驗證的解決方案，相關網絡(luò )鏈接：http://www.tollygroup.com。
在滬青平高速公路融合網絡(luò )系統建設中，阿爾卡特公司選用了OmniCore5000系列千兆級交換機、OmniPCX4400語音交換機，將千兆交換技術、LAN交換技術、第三層路由/交換技術和語音通信技術融為一體，可提供對跨千兆主干網的多交換機VLAN和多媒體應用服務的支持，能很好地實現數據、話音、視頻等的集成傳輸，使網絡(luò )設施具備了高性能、高可靠性、標準化、易管理、易升級的特點，并且確保了互聯網絡(luò )的系統可靠性。
建設"融合網絡(luò )"的根本條件就是要求數據網絡(luò )能夠提供全面線速端到端的QoS保證。阿爾卡特先進的OmniCore5000系列路由交換機是業界唯一支持不同QoS之間映射的廠商，我們甚至可以把邊緣接入交換機OmniStack的基于802.1P的L2 QoS映射到骨干的L3 QoS，形成真正的端到端的QoS。阿爾卡特Omni解決方案也是業界唯一獲得TollyGroup認可的QoS系統。
因此對于融合網絡(luò )的設計，除了全面的QoS機制支持外，我們需要充分考慮到當語音和視頻在網絡(luò )上傳輸中涉及的三大要素：
（1）傳輸時延；
（2）抖動；
（3）0丟包率
（1）傳輸時延
在網數據網絡(luò )中，如果需要運行對時延敏感的應用，如視頻會(huì )議、視頻廣播、IP電話等，對網絡(luò )設備的時延要求較高。所謂交換機的時延，就是數據包從交換機一個端口進入，從另一個端口出發所占用的所有時間。
阿爾卡特網絡(luò )設備具有極優秀的低時延性能，甚至其千兆以太網交換機可以和傳統的ATM交換機相媲美，經過第三方測試，OmniCore5000時延 僅為7.6us，而傳統的ATM交換機時延約為20us，比其它同類廠商的產品低一個數量級。

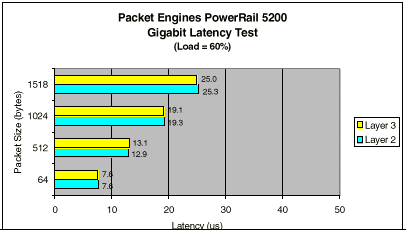

參看以下第三方評測機構Strategic Networks(http://www.snci.com)測試OmniCore5000交換機得到的L2(橋接)和L3(路由)的時延，64byte數據包的時延只有7.6微秒。
（2）抖動－時延的變化(對語音、視頻至關重要)
對傳統的數據應用而言，交換機時延的波動影響不大，但對越來越多的多媒體應用而言，時延的波動將是致命的缺陷，例如Voice Over IP應用，在時延波動不穩定的網絡(luò )上，會(huì )出現話音時斷時續的情況。這樣的情況如果發生在Video Over IP應用中，如圖像監控時，會(huì )出現圖像的馬賽克甚至時斷時續的情況。

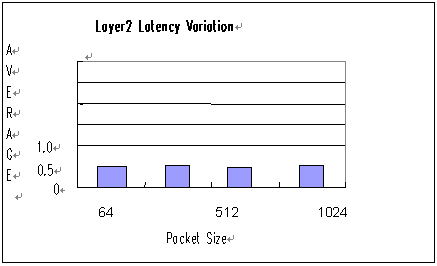

通過測試，阿爾卡特OmniCore5000系列千兆以太網交換機的時延波動不超過0.6us，而其它廠商這個指標一般為12us，相差一個數量級。
（3）0丟包率
支持數據促發能力
大容量數據突發在網絡(luò )交換中經常會(huì )發生（例如視頻應用：圖像監控等），在這種情況下，可能會(huì )發生丟失數據包，為此不同廠商的交換機都采用了各種緩沖技術來處理，但由于交換機體系架構的不同，導致了各廠商產品的處理能力也不一樣。阿爾卡特由于采用了非常獨特的阿爾卡特專利的并行訪問內存技術，保證了OmniCore5000系列千兆以太網交換機具有非常優越的支持大容量數據突發能力，其能力比其它廠商高出幾個數量級，指標如下：
· 第二層數據突發支持： 12,237個數據包（1518字節/包）
· 第三層數據突發支持： 12,237個數據包（1518字節/包）
而同時測試的其他廠商僅為200~350個數據包左右。
另外，在對于數據包的選擇性丟棄、擁塞控制、帶寬管理方面，阿爾卡特都有自己先進的解決機制。
選擇丟棄
在擁塞發生而且輸出隊列溢出時設備應具有選擇性丟棄的能力，選擇性丟棄根據將超出SLA的輸入數據打上可丟棄（DE）標記，在輸出端口隊列空閑時這些數據得以正常傳輸。而輸出端口因突發等原因發生擁塞時不得不進行數據丟棄時，只有DE位的數據優先被丟棄，而在SLA范圍內的正常傳輸。從而維護SLA的公正有效性。
擁塞避免
擁塞控制是實現整個QOS策略的第一步，為了有效地實施SLA，OmniCore系列路由交換機具有先進的擁塞避免技術。這些技術反饋網絡(luò )擁塞信息給數據源，使得數據源降低其數據發送速率，最終消除網絡(luò )擁塞。這一點非常重要，因為當擁塞連續發生較長的時間時，簡單的擁塞控制就不那么有效了。一個有效的QOS策略應實現有效的擁塞回避機制從而避免長時間持續的擁塞。
帶寬控制
帶寬控制對于限定用戶使用帶寬和數據整形很必要。因為SLA的定義中用戶需求帶寬項目。因而QOS系統能夠提供用戶使用帶寬尺度，OmniCore5000系列路由交換機作為QOS解決方案提供兩種帶寬控制形式，提供輸入端口的基于流的流量策略和輸出口的基于類的流量整形。
OmniCore5000同時在Ingress和Egress支持帶寬管理功能：在Ingress端，OmniCore 5000可以以1Mbps為單位限制帶寬；在Egress端，OmniCore5000每個端口支持8個優先級隊列，隊列支持PBQ算法，可以以端口速率的1/672為單位隨意定義每個隊列的帶寬，且允許猝發。這樣我們可以為網絡(luò )中的每一種應用靈活動態預留帶寬。
PBQ服務
OmniCore可以在每個千兆端口上為每種應用隊列（如語音、視頻、ERP應用、電子商務應用等）進行帶寬控制，下面就是一個典型的例子：
在上例中，在一個千兆端口上，為關鍵性應用ERP預留了嚴格的10%的帶寬資源；為Voice Over IP的應用預留了嚴格的2%的帶寬資源；為低優先級的廣播流量預留了最大5%的帶寬資源，……….為HTTP應用僅定義為最為普通的Best Effort。
總之，阿爾卡特的融合網絡(luò )的解決方案是業界唯一在Tolly Group得到QoS認證的解決方案，可以通過端到端的QoS來保證各種應用的服務質量。目前專家們普遍認為融合的網絡(luò )是未來的方向，甚至有這樣的一句話：Everything is over IP（一切都將基于IP）。阿爾卡特作為業界融合網絡(luò )技術的領先廠商，將借成功構筑滬青平高速公路的契機，繼續用我們的實力為用戶打造成功的融合網絡(luò )。
上海貝爾阿爾卡特業務公司供稿 CTI論壇編輯
